Informationen zu diesem Dokument
Inhalt und Zweck
Der Inhalt dieser Kurzanleitung ist ein Auszug aus der vollständigen
Anleitung und beschränkt sich auf wichtige Informationen zum Pro-
dukt und dessen Inbetriebnahme. Die vollständige Anleitung ist
über den QR-Code abrufbar.
Zielgruppe
Das Produkt darf nur von einer Elektrofachkraft montiert und in Be-
trieb genommen werden.
Sicherheit
WARNUNG
Gefahr durch Ausfall von Schutz- und Sicherheitseinrichtungen
Die Leitungsverlegung verbindet die verbauten Komponenten mit-
einander. Eine ungeschützte Leitungsverlegung kann zu Manipula-
tionen oder Störungen führen.
•
Leitungen entweder Unterputz verlegen oder
•
Leitungen Aufputz im Stahlschlauch verlegen
ACHTUNG
Sachschäden durch elektrostatische Entladung
Das Bauteil kann durch eine elektrostatische Entladung beschädigt
werden!
•
Vor dem Berühren des Bauteils den eigenen Körper erden.
•
ESD-sicheres Werkzeug verwenden.
Produktbeschreibung
Produktbeschreibung
Die ED-Anschlussplatine-CAN ist eine Platine, die benötigt wird, um
einen ED 100/250 CAN-fähig zu machen. Sie ersetzt die Standard-
Platine im ED und ist ab Firmware V2.9.000 kompatibel .
Technische Daten
Versorgungs-
spannung
Stromaufnahme
Temperaturbereich
Rel. Luftfeuchtigkeit
Schutzart des ED
Abmessungen
060634 45532/16923 - 2023-04
24 V DC +/- 15 %
ca. 20mA Ruhestrom
-15 °C bis +50 °C
bis 93 %, nicht kondensie-
rend
IP20
Länge 88 mm
Breite 60 mm
Höhe 26 mm

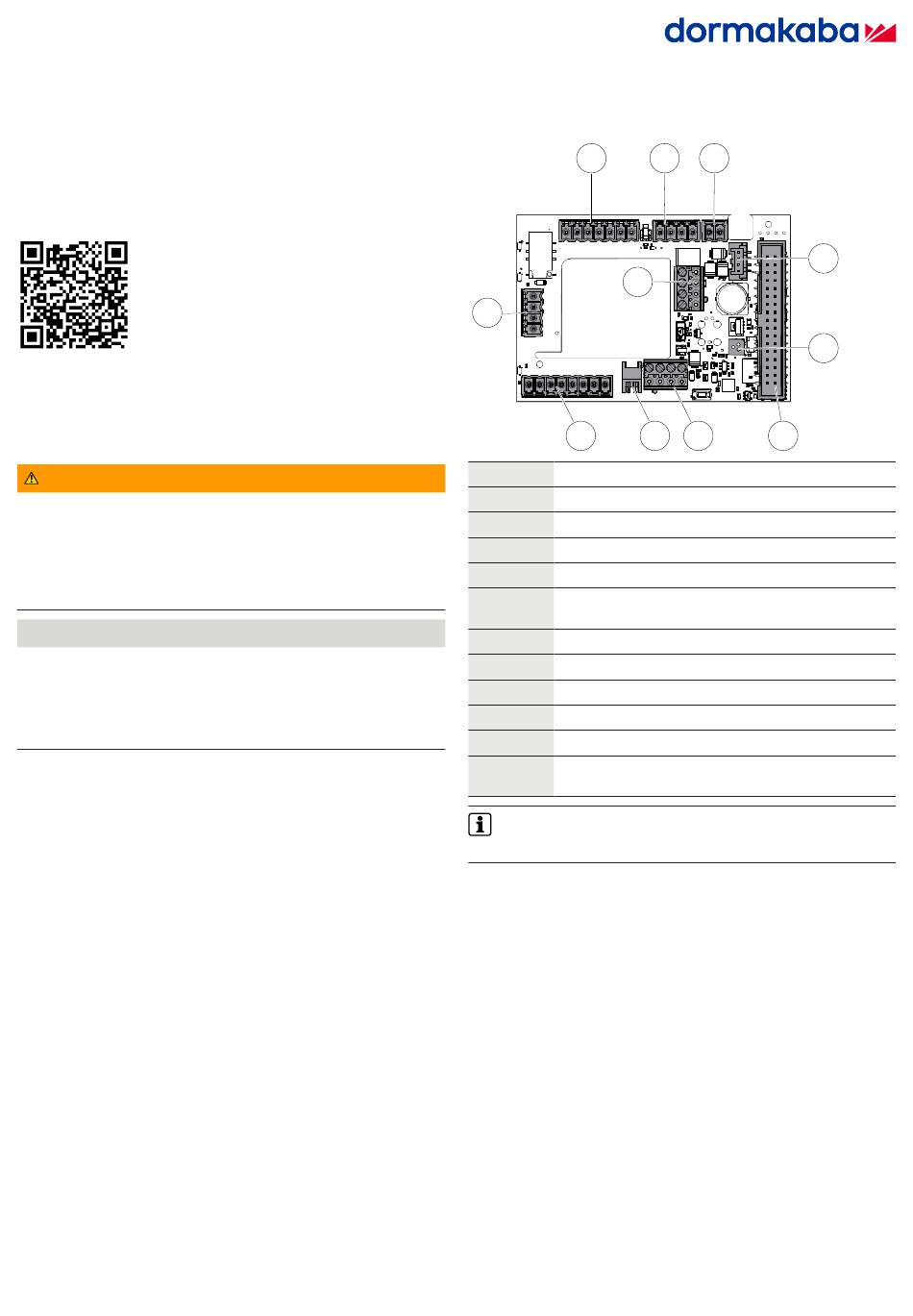

Aufbau der ED-Anschlussplatine-CAN
1
5
11
10
Position
Belegung
1
Verriegelung
2
Brandschutz
3
Not-Aus
4
Anschlussbuchse RS232-Schnittstelle
5
Anschlussklemmen CAN-Anschlusskabel Radarsen-
soren M A01
6
RGB-LED-Funktionsanzeige
7
Anschlussbuchse Flachbandkabel
8
Anschlussklemmen CAN-Anschlusskabel EntriWorX
9
Anschlussstecker CAN-Anschlusskabel EntriWorX
10
Sicherheitssensoren
11
Signaleingänge für Nacht/Bank, Impuls außen und
Impuls innen
Für die ED-Anschlussplatine-CAN gelten die Einsatzbedingun-
gen, die in der Montage- und Inbetriebnahmeanleitung für ED
100/250-Antriebe angegeben sind.
2
3
4
6
9
8
7
1/8
