MHF

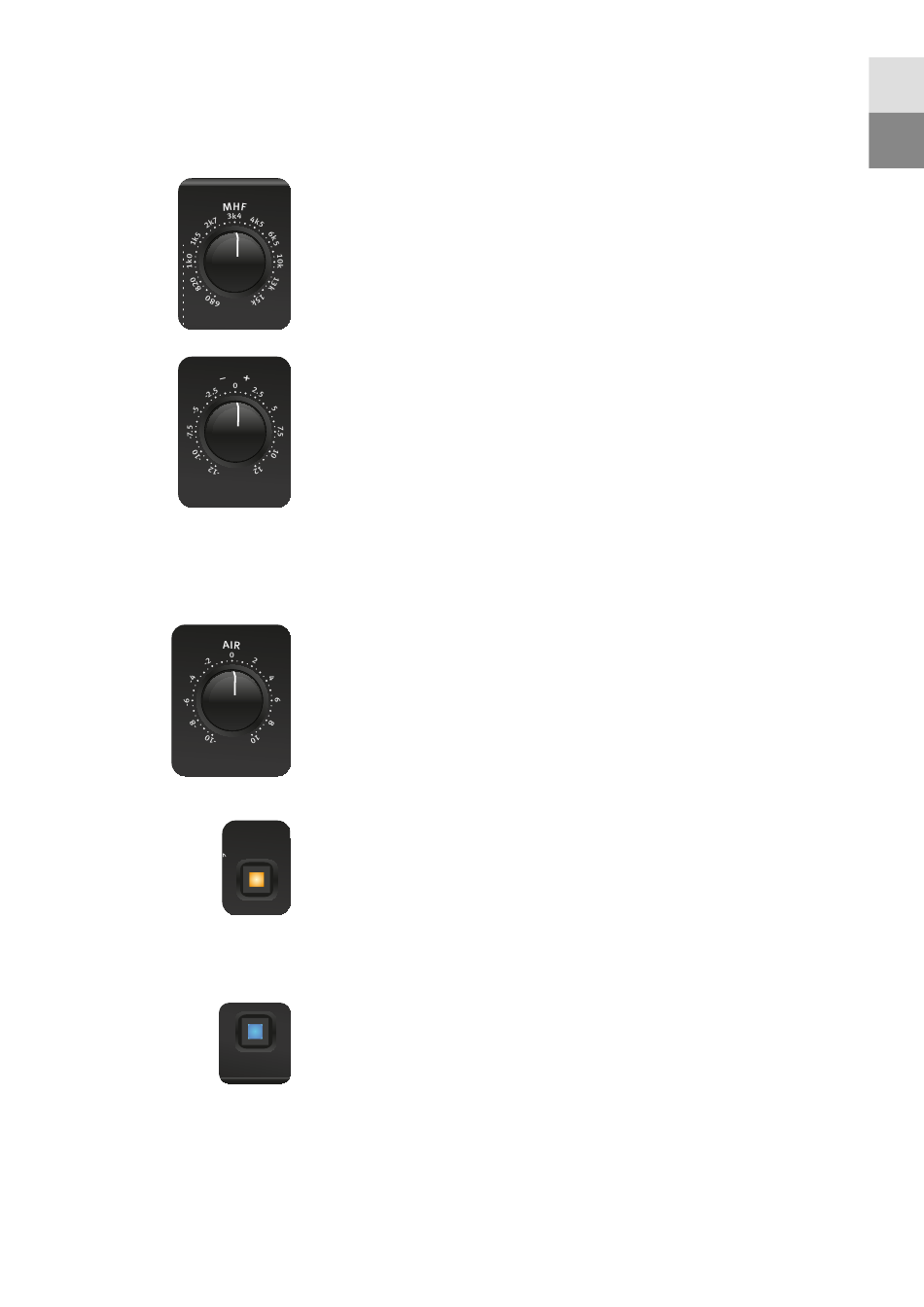

Mit dem MHF-Regler wird die Mittenfrequenz des halbpara-
metrischen Mitten-/Hochtonfilters eingestellt (MHF: Mid/High
Frequencies = mittlere und hohe Frequenzen). Der einstell-
bare Frequenzbereich liegt zwischen 680 Hz und 15 kHz, so
dass dieses Filter einen Umfang von 4,5 Oktaven abdeckt und
sowohl im unteren Mittenbereich als auch im Hochtonbereich
Hz dB
eingesetzt werden kann.
EQ UA L I Z E R & A I R B A N D
Das MHF-Filter arbeitet nach dem Proportional-Q-Prinzip, das heißt die Bandbreite ist
abhängig von der gewählten Verstärkung oder Absenkung.
Der -/+-Regler (rechts neben dem MHF-Regler) bestimmt die
Hz dB
Verstärkung bzw. Absenkung des MHF-Filters.
dB dB
Die Maximalwerte liegen bei +/- 12 dB.
AIR
dB dB
Das mit AIR bezeichnete Filter im EQ-Modul dient zur Bear-
Model
2130
beitung des obersten Frequenzbereichs. Hier kommt ein
Spulen-Kondensator-Filter mit einer Glockencharakteristik zum
ON
Einsatz, dessen Center-Frequenz bei 19 kHz liegt. Bei dieser
Frequenz liegt die maximal mögliche Anhebung bei +10 dB,
dB die maximal mögliche Dämpfung beträgt -10 dB.
Model
2130
Über den On-Schalter wird die Equalizer-Sektion aktiviert.
MUTE
ON
dB
dB
EQ pre TD
MUTE
Mit der Taste EQ pre TD wird die Reihenfolge von Equalizer und
Transient Designer getauscht: Bei gedrückter Taste liegt der
dB
Equalizer vor dem Kompressor, bei nicht gedrückter Taste ist
EQ PRE TD OVL
die Reihenfolge unverändert.
