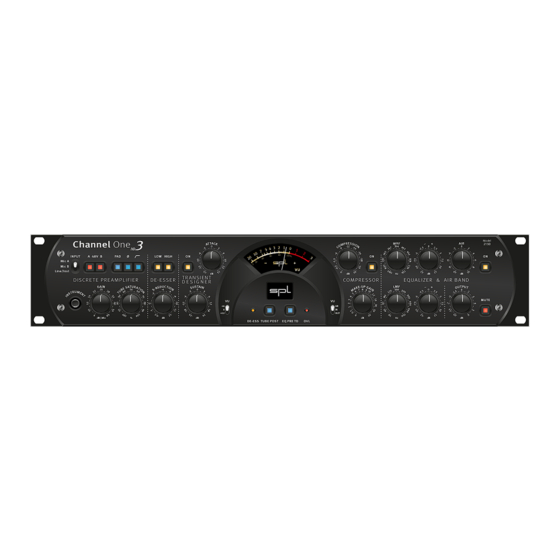

Channel One Mk3
Channel Strip
Channel One
Mk
INPUT
A
V
B
PAD
Ø
LOW HIGH
Mic A
Mic B
Line/Inst
D I S C R E T E P R E A M P L I F I E R
D E E S SE R
dB | Mic
%
ON
dB
T R A N S I E N T
D E S I G N E R
VU
+
+
dB
dB
DE-ESS
TUBE POST
ON
dB
CO M P R E S S O R
VU
GR
IN
OUT
dB
EQ PRE TD
OVL
More information: spl.audio
Model
2130
ON
Hz
dB
dB
EQ UA L I Z E R & A I R B A N D
MUTE
Hz
dB
dB
Manual
EN
DE
Advertisement
Table of Contents
Related Manuals for SPL Channel One Mk3
Summary of Contents for SPL Channel One Mk3
- Page 1 Channel One Mk3 Channel Strip Channel One Model 2130 INPUT Ø LOW HIGH Mic A Mic B Line/Inst T R A N S I E N T D I S C R E T E P R E A M P L I F I E R...
-
Page 2: Getting Started
(see specifications on page 12). The power switch on the back of the Channel One Mk3 must be in the off position. (Off = O / On = I). - Page 3 Channel One Mk3 – Manual Power switch Mains input Voltage selector Line In – Input, XLR Ground lift switch Preamp Out – Output, XLR Mic B – Input, XLR Out 2 – Output, XLR Out 1 – Output, XLR Mic A – Input, XLR...
- Page 4 Channel One Mk3 – Manual Discrete Preamplifier Channel One Mk3 is equipped with one discrete preamplifier. Channel One INPUT Ø LOW HIGH Mic A Mic B Line/Inst T R A N S I E N T D I S C R E T E P R E A M P L I F I E R...
- Page 5 The PAD switch attenuates the signal of the microphone INPUT Ø LOW HIGH input by 20 dB, so that even very high levels can be Mic A processed with the Channel One Mk3. dB | Mic Mic B DE-ESS TUBE POST EQ PRE Line/Inst...
-
Page 6: Tube Saturation
Channel One Mk3 – Manual CO M P R E S S O R EQ UA L I Z E R & A I R B A N D OVL-LED MUTE The OVL LED lights up as soon as an overload is detected in the device. - Page 7 Channel One Mk3 – Manual Low & High nnel One The Low and High switches can be used to activate or Ø LOW HIGH deactivate the low or high band de-esser, meaning a different center frequency for the de-esser. If no switch is pressed, the de-esser is not active.
-
Page 8: Make-Up Gain
Model 2130 Channel One Mk3 – Manual Compression CO M P R E S S O R EQ UA L I Z E R & A I R B A N D The Compression control can be used to set a threshold between 0 dB and -20 dB. - Page 9 Channel One Mk3 – Manual The center frequency of the semi-parametric mid/high Model 2130 frequency filter is set with the MHF control. (MHF: mid/high frequencies). The frequency range can be set between 680 Hz and 15 kHz so that this filter covers a range of 4.5 octaves and can be equally be used in the lower mid as well as the high frequency range.
-
Page 10: Preamp Out
VU meter when the VU switch is in the Out position. Out 1 & Out 2 These balanced output connectors provide the output signal. The Channel One Mk3 provides two parallel outputs each. Preamp Out This balanced preamp-out is not to be underestimated. - Page 11 Channel One Mk3 – Manual LOW HIGH T R A N S I E N T D E E S SE R CO M P R E S S O R EQ U D E S I G N E R...
-
Page 12: Specifications
Channel One Mk3 – Manual Specifications Analog inputs & outputs; XLR & TRS Jack (balanced) Maximum input gain (Mic, +9,5dB – +68 dB) 13.5 dBu (33.5 dBu mit PAD-Schaltung) Maximum input gain (Line, -20 dB – +16 dB) 22.5 dBu (+42 dBu bei -20 dB) Maximum input gain (Instrument, -6 dB –... - Page 13 15.43 lbs Reference: 0 dBu = 0.775V. All specifications are subject to change without notice. The Channel One Mk3 can be ordered with an optional input transformer for the microphone inputs and an output transformer for the output Out 1.
-
Page 14: Security Advices
Channel One Mk3 – Manual Security Advices Lightning Before thunderstorms or other severe weather, discon- nect the device from the mains socket outlet; do not Before starting up the device: do this during a storm in order to avoid life threatening •... - Page 15 Other connections can lead to health respective companies. risks and damage the equipment. SPL and the SPL Logo are registered trademarks of SPL electronics GmbH. Handling SPL cannot be held responsible for damage caused by...
- Page 16 Channel One Mk3 – Manual © 2023 SPL electronics GmbH | www.spl.audio...
- Page 17 Channel One Mk3 Kanalzug | Channel-Strip Channel One Model 2130 INPUT Ø LOW HIGH Mic A Mic B Line/Inst T R A N S I E N T D I S C R E T E P R E A M P L I F I E R...
- Page 18 Channel One Mk3 an. Audiokabel nicht im Lieferumfang enthalten. Einschalten Schalten Sie den Netzschalter auf der Rückseite des Channel One Mk3 ein (Ein = I). Die PWR-LED und alle aktivierten Schalter leuchten. Aktivieren der Phantomspeisung Gehen Sie zur Nutzung der Phantomspeisung immer wie folgt vor – auch bei einem Mikrofonwechsel.
- Page 19 Channel One Mk3 – Manual Netzsschalter Netzanschluss Spannungswahlschalter Line In – Eingang, XLR Ground-Lift-Schalter Preamp Out – Ausgang, XLR Mic B – Eingang, XLR Out 2 – Ausgang, XLR Out 1 – Ausgang, XLR Mic A – Eingang, XLR...
- Page 20 Channel One Mk3 – Manual Vorverstärker Channel One Mk3 ist mit einem diskret aufgebauten Channel One Vorverstärker ausgestattet. INPUT Ø LOW HIGH Mic A Mic B Line/Inst T R A N S I E N T D I S C R E T E P R E A M P L I F I E R...
- Page 21 Der PAD-Schalter dämpft das Eingangssignal des Mikrofo- INPUT Ø LOW HIGH neingangs um 20 dB, damit auch sehr hohe Pegel mit dem Mic A Channel One Mk3 verarbeitet werden können. Mic B dB | Mic DE-ESS TUBE POST EQ PRE Line/Inst...
- Page 22 Channel One Mk3 – Manual CO M P R E S S O R EQ UA L I Z E R & A I R B A N D OVL-LED MUTE Die OVL-LED leuchtet auf, sobald eine Übersteuerungen im Gerät erkannt wird. Die Anzeige greift an allen relevanten...
- Page 23 Channel One Mk3 – Manual Low & High nnel One Mit de Schaltern Low und High kann jeweils der Low- bzw. Ø LOW HIGH High-Band-De-Esser, also eine andere Mittenfrequenz für den De-Esser, aktiviert bzw. deaktiviert werden. Ist der Schalter Low gedrückt wird das Low-De-Essing-Band mit einer Mittenfre-...
- Page 24 Model 2130 Channel One Mk3 – Manual Compression CO M P R E S S O R EQ UA L I Z E R & A I R B A N D Über den Compression-Regler kann ein Threshold zwischen 0 dB und -20 dB eingestellt werden. Je niedriger der Threshold, desto mehr arbeitet der Kompressor.
- Page 25 Channel One Mk3 – Manual Mit dem MHF-Regler wird die Mittenfrequenz des halbpara- metrischen Mitten-/Hochtonfilters eingestellt (MHF: Mid/High Model 2130 Frequencies = mittlere und hohe Frequenzen). Der einstell- bare Frequenzbereich liegt zwischen 680 Hz und 15 kHz, so dass dieses Filter einen Umfang von 4,5 Oktaven abdeckt und sowohl im unteren Mittenbereich als auch im Hochtonbereich eingesetzt werden kann.
- Page 26 VU-Meter angezeigt, wenn der VU-Schalter auf der Position Out steht. Out 1 & Out 2 Dies symmetrisch beschalteten Output-Buchsen liefern das Ausgangssignal. Der Channel One Mk3 bietet zwei parallel geschaltete Ausgänge. Preamp Out Diese symmetrisch beschaltete Preamp-Out-Buchse ist nicht zu unterschätzen.
- Page 27 Channel One Mk3 – Manual LOW HIGH T R A N S I E N T D E E S SE R CO M P R E S S O R EQ U D E S I G N E R...
-
Page 28: Technische Daten
Channel One Mk3 – Manual Technische Daten Analoge Ein- und Ausgänge; XLR (symmetrisch) Maximaler Eingangspegel (Mic, +9,5dB – +68 dB) 13,5 dBu (33,5 dBu mit PAD-Schaltung) Maximaler Eingangspege l(Line, -20 dB – +16 dB) 22,5 dBu (+42 dBu bei -20 dB) Maximaler Eingangspegel (Instrument, -6 dB –... - Page 29 7,6 kg 15,43 lbs Referenz: 0 dBu = 0,775V. Technische Änderungen vorbehalten. Der Channel One Mk3 kann optional mit einem Eingangsübertrager für die Mikrofoneingänge und einem Ausgangsübertrager für den Ausang Out 1 bestellt werden. Das Produkt mit den beiden Übertragern trägt den Namen:...
- Page 30 Belüftung kann zu Überhitzung führen und u.U. könnten. Wenn eine Flüssigkeit wie z.B. Wasser in das das Gerät beschädigen oder sogar einen Brand auslösen. Gerät gelangt, schalten Sie das Gerät sofort aus und © 2023 SPL electronics GmbH | spl.audio...
- Page 31 Bevor Sie das Gerät an andere elektronische Kompo- der SPL electronics GmbH. nenten anschließen, schalten Sie alle Geräte aus. Stellen SPL haftet nicht für Schäden, die auf eine nicht Sie zunächst alle Lautstärkeregler an den Geräten auf ordnungsgemäße Bedienung oder Änderungen am Minimum, bevor Sie die Geräte ein- oder ausschalten.
- Page 32 Channel One Mk3 – Manual...
