Oriental motor World K Series Operating Manual

オリエンタルモーターの製品をご購入いただき、 ありがとうございます。
ご使用の前に、 必ず取扱説明書を熟読し、 製品の知識、 安全の情報
そして注意事項のすべてについて習熟してからご使用ください。
お読みになった後は、 いつでも使用できるように必ず所定の場所に
保管してください。
© Copyright ORIENTAL MOTOR CO., LTD. 2008
〈目次〉
1. 安全上の留意点 ...................................... P.1
2. 現品到着時の確認 ................................... P.2
3. 取り付け ................................................. P.3
4. 接続および運転 ...................................... P.4
1. 安全上の留意点
この取扱説明書では、 安全注意事項のランクを 「警告」 「注意」 として区分してあります。
： 取扱いを誤った場合に、 危険な状況が起こりえて、 死亡または重傷を受ける可能性が想定される場合
： 取扱いを誤った場合に、 危険な状況が起こりえて、 中程度の傷害や軽傷を受ける可能性が想定される場合
および物的損害のみの発生が想定される場合
なお、 に記載した事項でも、 状況によっては重大な結果に結びつく可能性があります。
いずれも重要な内容を記載していますので必ず守ってください。
守らなかった場合は、 感電、 けが、 やけど、 火災、 装置破損の恐れがあります。
【全般】 ● 爆発性雰囲気、 引火性ガスの雰囲気、 腐食性の雰囲気、 水のかかる場所、 可燃物のそばでは使用しないでください。
● 通電状態で移動、 取り付け、 接続、 点検の作業をしないでください。 電源を切ってから作業してください。
● 取り付け、 接続、 点検の作業は、 専門知識のある人が実施してください。
【取り付け】 ● モーターはクラスⅠ機器のみに使用してください。
【接続】 ● 接続は結線図に基づき確実に行なってください。
● リード線を無理に曲げたり、 引っ張ったり、 はさみ込んだりしないでください。
● モーターを機器に取り付ける場合は、 手が触れないようにするか、 接地してください。
【運転】 ● 活電部が露出した状態で運転はしないでください。
● サーマルプロテクタは温度が下がると自動的に接点をクローズ状態に復帰させます。 点検作業が済むまで、
サーマルプロテクタの接点がクローズ状態に復帰してもモーターへの電源供給が遮断され、 モーターが
起動しないようなシーケンスを組んでください。
【全般】 ● モーターの仕様を超えて使用しないでください。
● 濡れた手で操作しないでください。
【開梱】 ● 現品が注文通りのものかどうか、 確認してください。
【運搬】 ● 運搬時はモーター出力軸、 リード線を持たないでください。
【取り付け】 ● モーターは確実に固定してから運転してください。
● 回転部分に触れないようカバー等を設けてください。
● 機械との結合前に回転方向を確認してください。
● モーターには乗ったり、 ぶらさがったりしないでください。
● モーター出力軸 （キーみぞ、 歯切り部） は、 素手でさわらないでください。
● モーターとギヤヘッドを組み付ける際または、 装置にモーターを組み付ける際は、
そのすきまに手をはさまないようにしてください。
【運転】 ● 機械と結合し運転を始める場合は、 いつでも非常停止できる状態にしてから行なってください。
● 異常が発生した場合は、 直ちに電源を切ってください。
● モーターは通常の運転状態において、 表面温度が 70℃を超える場合があります。
運転中、 そのモーターに接近できる場合には、 右図の警告ラベルをはっきり見えるように
貼ってください。
● 長時間拘束されたモーターにはさわらないでください。
● 運転中、 回転体 （出力軸、 冷却ファン等） へは接触しないでください。
【点検】 ● 運転中、 停止直後はモーターに手や体を触れないでください。
【その他】 ● 修理、 分解、 改造は、 行なわないでください。

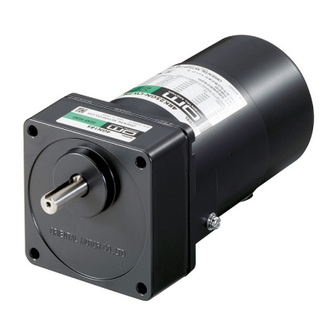

ワールド K シリーズ
信号用サーマルプロテクタ付
取 扱 説 明 書
5. 時間定格について ............................................. P.6
6. 点検・保守 ........................................................ P.6
7. 正常に動作しない場合のチェックポイント ..... P.7
HM-9128-12
警告ラベル
