F F F F F
52 52 52 52 52
9 9 9 9 9
10 10 10 10 10
> 20 mm > 20 mm > 20 mm > 20 mm > 20 mm

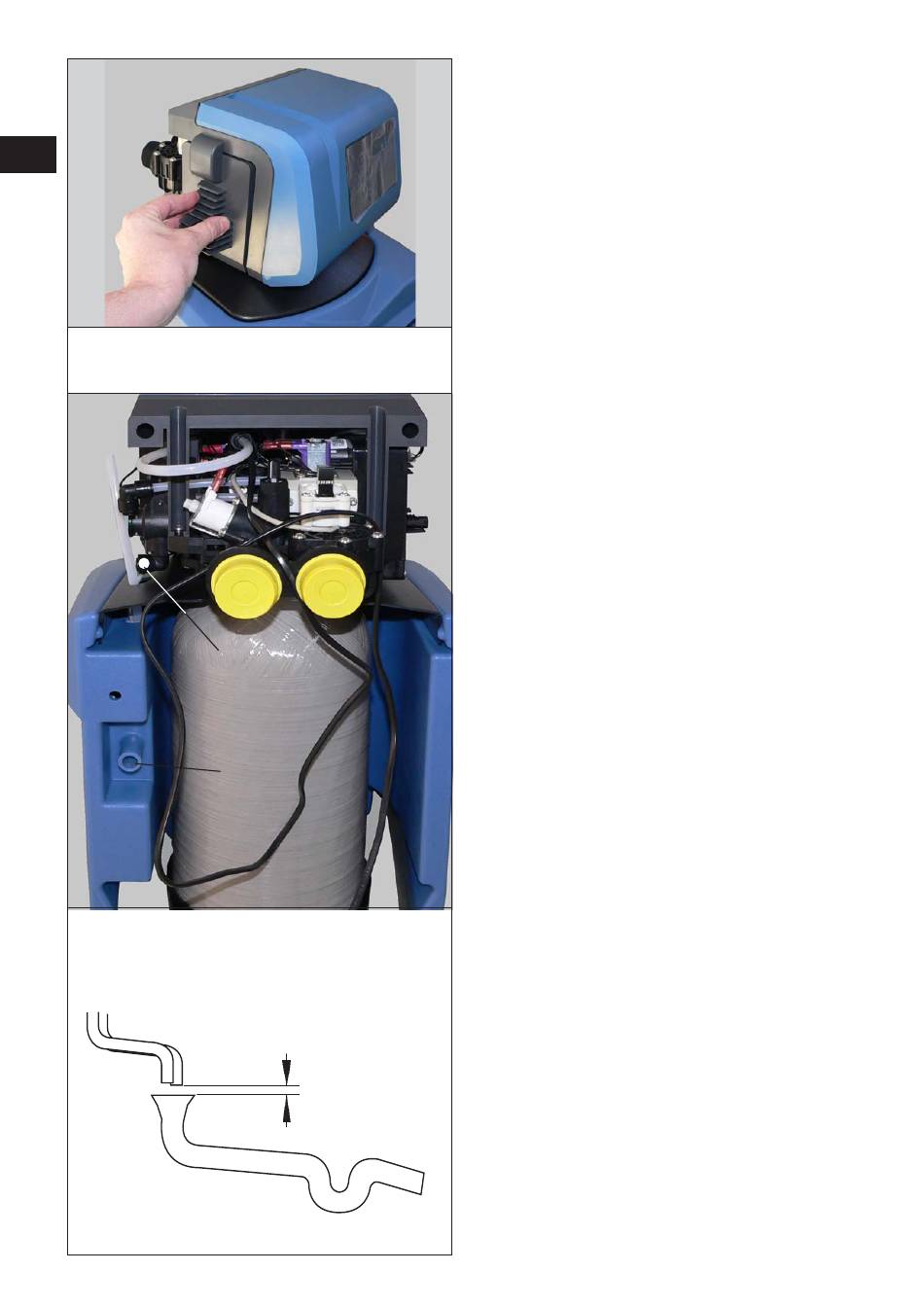

Emboîtez le couvercle gris sur le côté gauche de
la vanne de réglage.
Insérez le tuyau d'eau de rinçage dans le raccord
coudé destiné à l'eau de rinçage (9 9 9 9 9 ).
Menez le tuyau d'eau de rinçage en pente au bran-
chement à l'égout (écoulement) et fixez-en l'extré-
mité avec le matériel de fixation joint, pour empê-
cher qu'il « batte ».
Insérez le tuyau de surverse (18 x 24) sur la
10 10
surverse de sécurité (10 10), serrez-le avec un serre- 10
câble et menez-le avec une pente d'au moins
10 cm vers le branchement à l'égout.
Le tuyau d'eau de rinçage et le tuyau de surverse
ne doivent pas être raccordés l'un à l'autre et ne
doivent présenter aucun rétrécissement de sec-
tion.
Attention : Selon la norme DIN 1988, le tuyau Attention : Selon la norme DIN 1988, le tuyau Attention : Selon la norme DIN 1988, le tuyau Attention : Selon la norme DIN 1988, le tuyau Attention : Selon la norme DIN 1988, le tuyau
d'eau de rinçage et le tuyau de surverse doi- d'eau de rinçage et le tuyau de surverse doi- d'eau de rinçage et le tuyau de surverse doi-
d'eau de rinçage et le tuyau de surverse doi- d'eau de rinçage et le tuyau de surverse doi-
vent être fixés à l'égout à au moins 20 mm au- vent être fixés à l'égout à au moins 20 mm au- vent être fixés à l'égout à au moins 20 mm au- vent être fixés à l'égout à au moins 20 mm au- vent être fixés à l'égout à au moins 20 mm au-
dessus du niveau maximum des eaux résiduai- dessus du niveau maximum des eaux résiduai- dessus du niveau maximum des eaux résiduai-
dessus du niveau maximum des eaux résiduai- dessus du niveau maximum des eaux résiduai-
res (sortie libre). res (sortie libre).
res (sortie libre). res (sortie libre). res (sortie libre).
