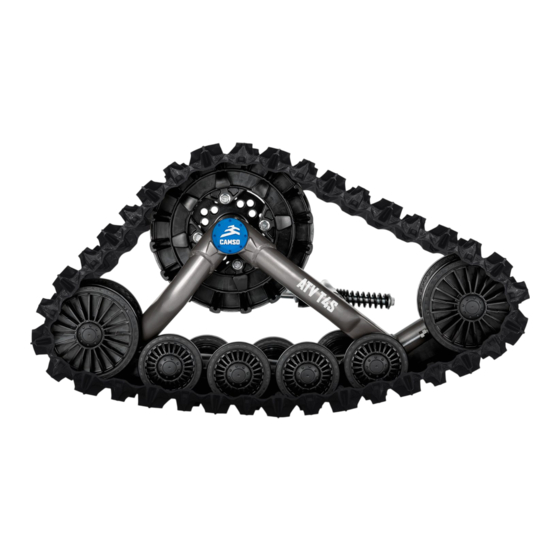

Summary of Contents for Camoplast UTV T4S

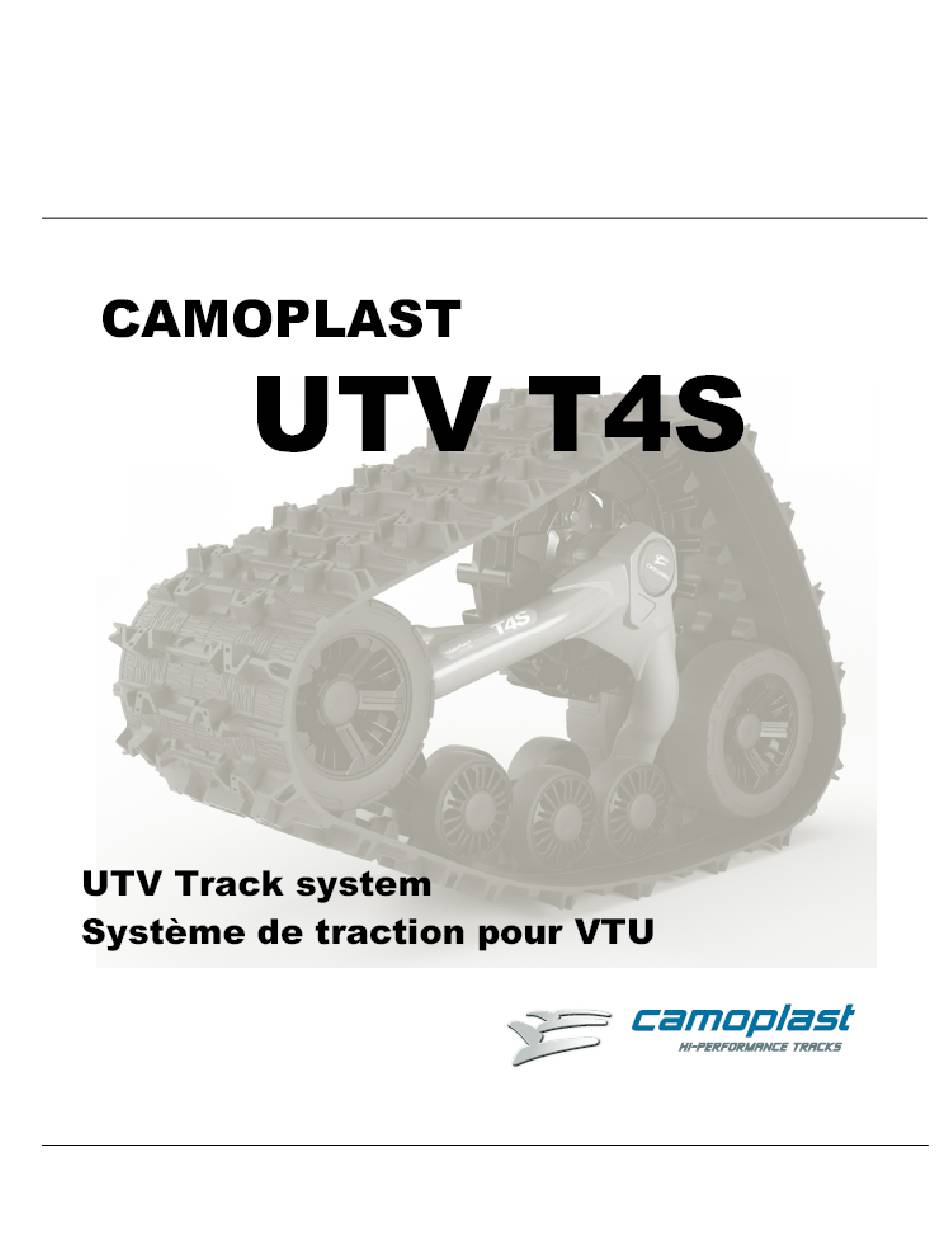

- Page 1 Installation Guidelines Directives d’installation Kubota 5000-08-1445-MAN VERSION A...
- Page 2 IMPORTANT The way the Camoplast Hi-Performance Tracks UTV T4S track system is used, is directly linked with the longevity of the system components. Sportive driving, rapid direction changes and repeated fast turns (more specifically on power steering vehicles) are not advised. This way of driving increases the risk of derailing and can cause premature wear and or major breakdowns on the track system which will not be covered under normal warranty.
- Page 3 Page 3 Installation Guidelines / Directives d’installation FRONT ANCHOR BRACKET PARTS LIST / LISTE DE PIÈCES - ANCRAGE AVANT Figure 1 ITEM DESCRIPTION 1004-08-0100 FRONT BRACKET KIT / ENSEMBLE ANCRAGE AVANT 1004-08-0117 ANTIROT. FRONT BRACKET / ANCRAGE ANTIROT. AVANT 1006-08-0109 FRONT BRACKET COVER / COUVERT ANCRAGE AVANT 1033-10-0050 HEX BOLT / BOULON HEX - HCS, M10-1.5X50, 8.8, ZP, DIN931 1071-10-0001 NYLON NUT / ÉCROU NYLON - NN, M10-1.5, 8, ZP, DIN982...
- Page 4 Page 4 Installation Guidelines / Directives d’installation REAR ANCHOR BRACKET PARTS LIST / LISTE DE PIÈCES - ANCRAGE ARRIÈRE Figure 2 ITEM DESCRIPTION 1005-08-0990 REAR BRACKET KIT / ENSEMBLE ANCRAGE ARRIÈRE 1005-08-1004 ANTI-ROTATION REAR BRACKET / ANCRAGE ANTIROT. ARRIÈRE 1033-10-0150 HEX BOLT / BOULON HEX - HCS, M10-1.5X150, 8.8, ZP, DIN931 1074-10-0001 NYLON NUT / ÉCROU NYLON - FNN, M10-1.5, 8, ZP, DIN6926...
- Page 5 Page 5 Installation Guidelines / Directives d’installation STEERING LIMITER ASSEMBLY / ENSEMBLE LIMITEUR DE CONDUITE Figure 4 ,7(0 '(6&5,37,21 47< 67((5,1* /,0,7(5 $66 < (16 /,0,7(85 '( &21'8,7( 7+5($'(' 38&. 521'(//( ),/(7e( 67((5,1* /,0,7(5 &$%/( &$%/( /,0,7(85 '( &21'8,7( +(;...
- Page 6 Page 6 Installation Guidelines / Directives d’installation VERIFICATION / VÉRIFICATION CAUTION: Before beginning the installation, ATTENTION : Avant de débuter l'installation, make sure that you have received all the assurez-vous d’avoir reçu toutes components included in the parts lists of the composantes incluses dans les listes de pièces preceding pages.
- Page 7 Page 7 Installation Guidelines / Directives d’installation PREPARATION / PRÉPARATION WARNING AVERTISSEMENT Never place any part of your body under the Ne jamais exposer des parties du corps sous le vehicle unless it is securely placed on appropriate véhicule à moins que celui-ci ne repose sur des stands.
- Page 8 Page 8 Installation Guidelines / Directives d’installation REAR TRACK SYSTEMS / SYSTÈMES DE TRACTION ARRIÈRE 1. Using a lifting device, raise the rear of the 1. Au moyen d’un dispositif de levage, soulever vehicle and install appropriate stands. Ensure l’arrière du véhicule et installer des cales de sûr- that the vehicle is immobilized and safe to work eté.
- Page 9 Page 9 Installation Guidelines / Directives d’installation 5. Loosen and remove flange bolt (A) to decouple 5. Dévisser le boulon (A) qui relie le bras inférieur lower suspension arm from wheel hub. See de suspension au moyeu de roue. Figure 9. Figure 9.
- Page 10 Page 10 Installation Guidelines / Directives d’installation 7. Install shims (10) between anchor bracket and 7. Installer les cales (10) entre l’ancrage de suspension arm as illustrated below. Insert the suspension et le bras de suspension. Insérer le new M10x150 mm bolt (8) in the anchor bracket, nouveau boulon M10x150 mm (8) à...
- Page 11 Page 11 Installation Guidelines / Directives d’installation 9. Secure the undercarriage to the rear hub using 9. Fixer le système de traction au moyeu de roue the vehicle’s own wheel nuts. See Figure 13. arrière en utilisant les écrous de roue d’origine du véhicule.
- Page 12 Page 12 Installation Guidelines / Directives d’installation 11. Verify that spring assembly bolt (G) is tightened 11. Vérifier que le boulon du ressort (G) est serré au to the recommended torque specification: 40 couple recommandé : 40 N•m [30 lb•pi]. Voir la N•m [30 lb•ft].
- Page 13 Page 13 Installation Guidelines / Directives d’installation FRONT TRACK SYSTEMS / SYSTÈMES DE TRACTION AVANT 1. Using a lifting device, raise the front of the 1. Au moyen d’un dispositif de levage, soulever vehicle and install appropriate stands. Ensure l’avant du véhicule et installer des cales de that the vehicle is immobilized and safe to work sûreté.
- Page 14 Page 14 Installation Guidelines / Directives d’installation 5. Position the bottom part of the anchor bracket 5. Positionner la partie inférieure de l’ancrage (2) underneath the lower suspension arm. anti–rotation (2) sous le bras de suspension Position the top part (3) over the suspension inférieur.
- Page 15 Page 15 Installation Guidelines / Directives d’installation 6. Install wheel spacers (11) on front hubs. Refer to 6. Installer les espaceur d’essieu (11) sur les Figure 20. moyeux avant. Voir la Figure 20. Figure 20 7. Secure undercarriages to front wheel hubs. The 7.
- Page 16 Page 16 Installation Guidelines / Directives d’installation 9. Attach the stabilizing rod (B) to the anchor 9. Fixer le bras stabilisateur (B) au boulon déjà bracket (A), using the two spacer bushings (C), installé sur l’ancrage de suspension (A) à l’aide flat washer (D) and nut (E).
- Page 17 Page 17 Installation Guidelines / Directives d’installation STEERING LIMITER INSTALLATION / LIMITEURS DE CONDUITE - INSTALLATION 11. Assemble steering limiter cables (C), aluminium 11. Assembler les câbles des limiteurs de conduite pucks (B) and step spacers (A) together as (C), les extrémités en aluminium (B) et les shown on Figure 24.
- Page 18 Page 18 Installation Guidelines / Directives d’installation 13. Position aluminium puck of steering limiter 13. Positionner l’extrémité en aluminium du limiteur assembly under bolt (D) previously inserted in de conduite au boulon (D) préalablement installé step 5. Slide the assembly over the bolt and use à...
- Page 19 Page 19 Installation Guidelines / Directives d’installation STEERING LIMITER ADJUSTMENT / LIMITEURS DE CONDUITE - AJUSTEMENT IMPORTANT WARNING: Before going to the next steps, AVERTISSEMENT : Avant de passer aux étapes make sure that stabilizing arms are correctly suivantes, les bras stabilisateurs doivent être installed, that the angle of attack is set correctement installés et les ajustements de correctly and that the alignment is correct.
- Page 20 Page 20 Installation Guidelines / Directives d’installation COMPLETION / COMPLÉTER L’INSTALLATION 16. Verify the suspension settings. If the shock 16. Vérifier l’ajustement de la suspension, si les absorbers are adjustable, they should be amortisseurs sont réglable, ils doivent être adjusted to the stiffest level in order to allow for réglés au niveau le plus ferme afin de permettre maximum clearance between the system and maximum...
- Page 21 Page 21 Installation Guidelines / Directives d’installation Figure 31 20. Lower the vehicle to the ground. 20. Abaisser le véhicule au sol. ADJUSTMENTS / AJUSTEMENTS CAUTION: The track systems are designed to ATTENTION : Les systèmes de traction ont été provide the best performance in terms of traction conçus pour offrir les meilleures performances and floatability.
