HIKOKI CD 1805DB Handling Instructions Manual

Cordless metal cutting saw
Hide thumbs Also See for CD 1805DB:
Table of Contents

Advertisement

Quick Links

Download this manual
充电式切割机

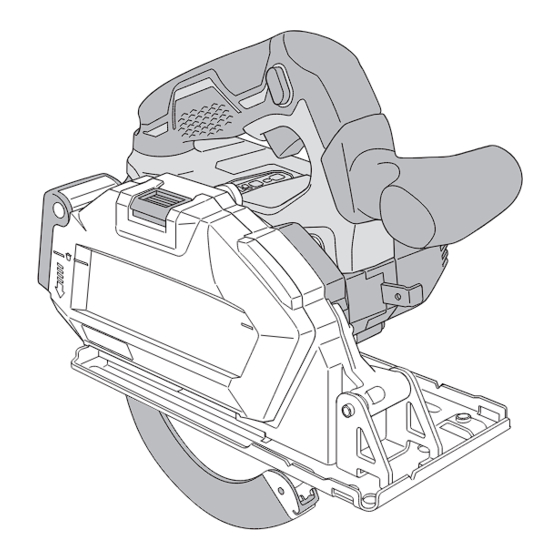

Cordless Metal Cutting Saw
CD 1805DB
保留备用
Keep for future reference
使用说明书
Handling instructions

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CD 1805DB and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HIKOKI CD 1805DB

Summary of Contents for HIKOKI CD 1805DB

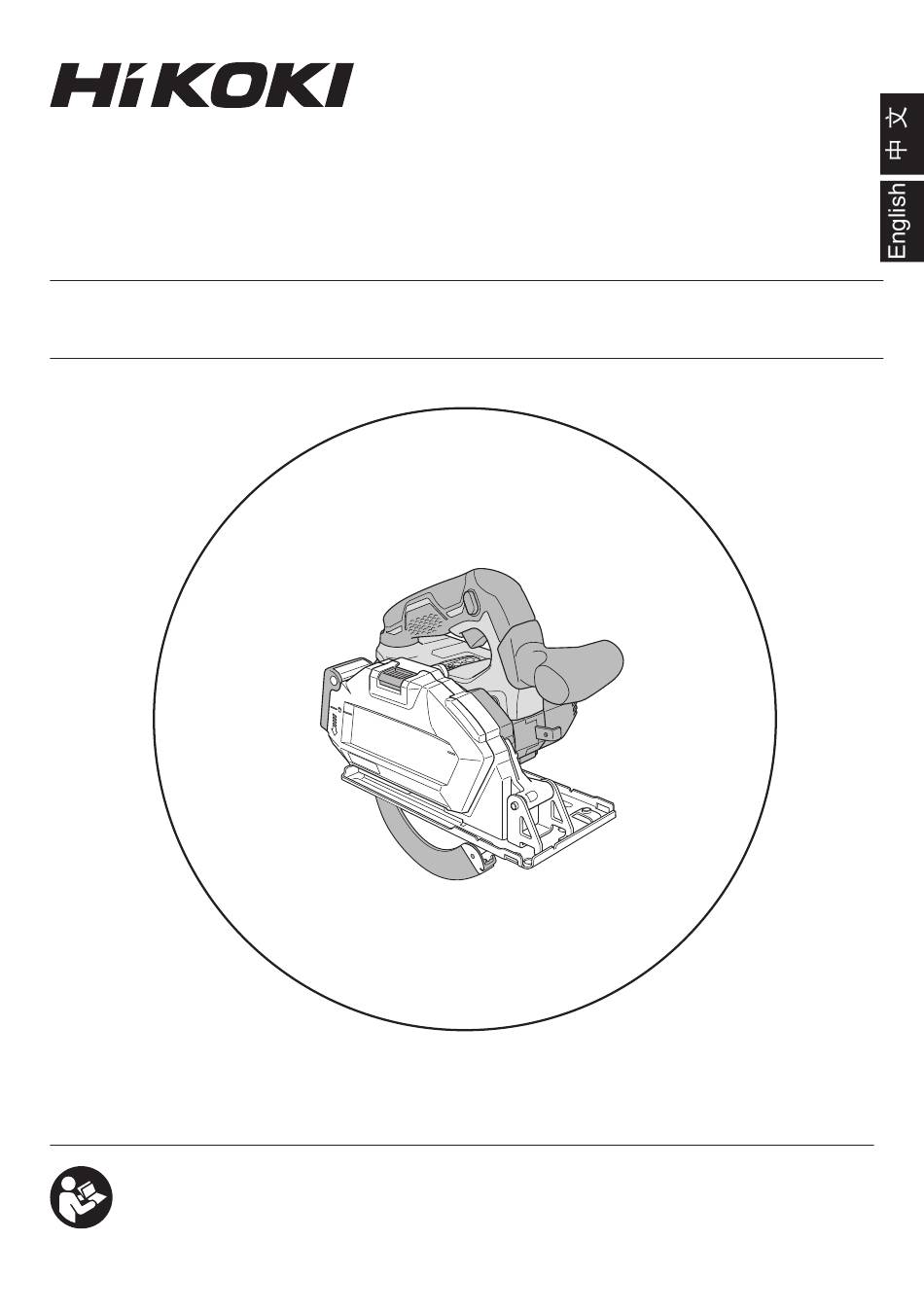

  • Page 1 充电式切割机 Cordless Metal Cutting Saw CD 1805DB 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告........................2 所有圆锯的安全说明.......................... 5 对各种圆锯的进一步安全说明...................... 6 带摆动式内护罩的圆锯的安全说明.................... 6 使用切割机时的注意事项........................ 7 锂离子电池使用注意事项........................ 10 锂离子电池运输............................ 12 符号................................12 零件名称..............................13 规格................................14 标准附件..............................16 用途................................16 电池的拆卸／安装法.......................... 17 充电................................17 作业之前..............................20 使用前调整电圆锯..........................23 操作................................24 碎屑处置..............................31 维护和检查.............................. 32 故障排除..............................
  • Page 3 中文 电动工具产生的火花会点燃粉尘或气体。 让儿童和旁观者离开后操作电动工具。 注意力不集中会使操作者失去对工具的控制。 电气安全 a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地 的电动工具不能使用任何转换插头。 未经改装的插头和相配的插座将减少电击危险。 b) 避免人体接触接地表面，如管道、散热片和冰箱。 如果你身体接地会增加电击危险。 不得将电动工具暴露在雨中或潮湿环境中。 水进入电动工具将增加电击危险。 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使 电线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作 保护器（ＲＣＤ）。 使用ＲＣＤ可减小电击危险。 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感 到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听 力防护等装置能减少人身伤害。 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具 时处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致 危险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。...
  • Page 4 中文 使用这些装置可减少尘屑引起的危险。 h) 请勿因频繁使用工具的熟悉感而掉以轻心，忽视工具的安全性原则。 粗心的行为可能会导致瞬间发生严重伤害。 电动工具使用和注意事项 a) 不要滥用电动工具，根据用途使用适当的电动工具。 选用适当设计的电动工具会使你工作更有效、更安全。 b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。 不能用开关来控制的电动工具是危险的且必须进行修理。 在进行任何调整、更换附件或存放电动工具之前，必须从电源上拔掉 插头和／或取下电池盒（如果可拆卸）。 这种防护性措施将减少工具意外起动的危险。 d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉 电动工具或对这些说明不了解的人操作电动工具。 电动工具在未经培训的用户手中是危险的。 维护电动工具和附件。检查运动件是否调整到位或卡住，检查零件破 损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使 用前修理好。 许多事故由维护不良的电动工具引发。 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件 和工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 h) 保持手柄和抓握表面干燥、清洁，远离油和油脂。 如果手柄和抓握表面湿滑，可能导致在发生意外情况时，无法安全操 作和控制工具。 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥...

  • Page 5: 所有圆锯的安全说明

    中文 请勿将电池盒或工具暴露在有火源或高温环境中。 如果暴露在有火源或130度以上高温的环境中，可能引起爆炸。 g) 请完全按照充电说明进行操作，不要在说明中规定的温度范围外的环 境中对电池盒或工具充电。 充电不当或在规定温度范围外的环境中充电可能会导致电池损坏，增 加发生火灾的风险。 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 b) 请勿维修已损坏的电池盒。 需由制造商或经授权的服务供应商进行维修。 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 所有圆锯的安全说明 锯割步骤: 危险: 让手始终远离锯割区域和锯片。你的另一只手始终握住辅助手柄或 电动机机壳。 如果双手都握住圆锯，就不会被锯片伤害。 不得接触工件的下面。 护罩不能防止工件下方锯片的危险。 将锯割深度调至工件的厚度。 能看到在工件下露出的锯齿应不到一个齿高。 切割时，切勿将工件握在手中或横放在腿上。将工件固定在稳定的平台 上。 适当支撑工件对减少人身伤害、锯片卡住或操作失控是至关重要的。 在锯割工具进行操作时有可能碰到暗线或自身电线的场合，须通过绝缘握 持面来握住电动工具。 碰到“带电”电线也会使工具的裸露金属部分带电，从而使操作者触电。 当作劈锯时，始终使用劈锯护栏和直边导向器。 这样改善了锯割精度并减小了锯片卡住的几率。 始终使用尺寸和轴心形状（菱形或圆形）得当的锯片。 如果锯片与圆锯夹装部件不符，将引起偏心运转而导致失控。 不得使用损坏的和尺寸不符的垫圈和螺栓。 为改善作业和安全运行，锯片垫圈及螺栓是为圆锯专门设计的。...

  • Page 6: 对各种圆锯的进一步安全说明

    中文 对各种圆锯的进一步安全说明 回弹的原因和操作者防护： ○ 回弹是当锯片受挤压、被堵住或偏离中心时的突然反作用，使圆锯不受控 制地抬起并脱离工件冲向操作者； ○ 当锯片受挤压或被收拢的切口紧紧堵住时，锯片堵转且电机反作用力驱使 整机朝操作者快速弹回； ○ 如果锯片发生扭曲或偏离锯割面，锯片后边缘上的锯齿会挖入钢材上表面 从而引起锯片爬出切口并朝操作者回弹。 回弹是误用圆锯和/或不正确操作程序或条件导致的结果，采取以下适当预防措 施可避免回弹。 双手紧握圆锯上的把手，双臂放置得能抵住回弹力。 身体处于圆锯的任意一侧而不对准锯片。 回弹会导致圆锯的向后弹起，但如果采取了适当的防备措施，回弹力可以 受操作者的控制。 当锯片卡住，或因任何原因导致的锯割中断时，释放开关扳机并握持圆锯 在材料中不移动，直到锯片完全停止。 不得在锯片处于运转或可能发生回弹情况下尝试将圆锯从工件中拿走或向 后拉动圆锯。 调查并采取正确的措施以消除锯片卡住的原因。 当在工件中重新起动圆锯时，将锯片对准切口以确认锯齿是否插入材料。 如果锯片卡住了，工具重新起动时，锯片会爬出工件或从工件上回弹。 支撑大型板料以减少锯片受挤压和回弹的危害。 大型板料因自重向下垂。 支撑物必须放置在板料下面的两侧，靠近切割线和板料边缘都要放置。 不得使用钝的或破损的锯片。 没有开锋的或安装不当的锯片会形成窄小的锯痕，从而导致剧烈摩擦、锯 片卡住和回弹。 锯割之前，锯割深度和倾角调节锁定钮必须旋紧和紧固。 如果锯割时锯片调节器发生移动，可能会引起锯片卡住和回弹。 当对现存墙体或其他盲区进行“插入式锯割”时要格外小心。 伸出锯片可能会锯割到引起回弹的物体。 带摆动式内护罩的圆锯的安全说明 下护罩功能： 每次使用前，检查下护罩闭合是否自如。如果下护罩不能迅速回复，则不 得操作圆锯。不得将下护罩夹住或系绑在开启位置。...

  • Page 7: 使用切割机时的注意事项

    中文 如果圆锯突然跌落，下护罩可能会弯曲变形，用回缩手柄抬起下护罩，确 信在任何锯割角度和深度下护罩回缩自如，且不会触及锯片和任何其它零 件。 检查下护罩弹簧的工作情况，如果护罩及弹簧不能正常工作，必须在使用 前对其进行维修。 下护罩可能因零件损害、胶质沉积或废屑堆积而运动迟缓。 仅当特殊锯割，例如“插入式锯割”和“组合式锯割”，才应用手动方式 抬起下护罩。用回缩手柄抬起下护罩，锯片刚一进入到锯割材料就必须释 放下护罩。 对所有其他锯割作业，下护罩应自动回复。 在把圆锯放置在工作台或地上之前始终能看到下护罩是遮住锯片的。 未经防护的、有惯性的锯片引起圆锯后退，锯割到其行程上的物体。 要考虑到开关释放后锯片停下来的时间。 使用切割机时的注意事项 调整。在锯割之前，确认已调整锯割深度和倾斜角度。 避免割到铁钉。在锯割前检查并拆下所有的铁钉。 操作锯片时，将电线从锯割区域移开并固定住，以防在锯割作业时刮到工 件上的电线。 作业时适当地用手部支撑和工件支撑，并将电线从作业区域移开。 警告！ 适当支撑工件对减少人身伤害、锯片卡住或操作失控是至关重要的。常见的手 部支撑锯片方法如图1所示。 手部支撑、工件支撑和布线图示。 图1 将锯座的大部分放在工件有紧固支撑的部分，而非锯割后将会掉落的部 分。 例如，图2（第8页）所示为锯割木板末端的正确方法，图3为错误方法。 如果工件过于短小，请将其固定。如果工件过于短小，请将其固定。 请勿手握较短的部分！...
  • Page 8 中文 图2 图3 请勿用被虎钳颠倒夹住的切割机进行锯割。 这种做法非常危险，会造成严重事故。(图4) 图4 在完成锯割作业，放下工具前，务必确保下（可伸缩）护罩已关闭，刀刃 已完全停止。 请按规定方式使用电动工具，切勿移作他用。 请按使用说明书中记载的规定方式使用电动工具，切勿移作他用。 请勿在锯片贴近身旁时运转锯片。 请勿使用破损或无法正常运转的工具。 如果工具无法正常操作，发出奇怪响声或发生破损，请立即停止使用，并 联系HiKOKI授权服务中心进行维修。 10. 请勿穿戴使用易卷起的材料制成的手套，如棉布、毛线、布料或线等。 11. 请勿触碰移动的部件。 请勿将手、手指或身体的其他部位靠近工具的移动部件。 12. 请勿在未安装护罩的情况下进行操作。 请勿在没有护罩、安全装置，或作业顺序错误的情况下进行操作。如果需 要取下护罩或安全装置进行维护或维修，请更换护罩或安全装置后再操作 该工具。 13. 请正确使用工具。 请勿将小型工具或附件强行用作重型工具。 请勿将工具用于其他目的，例如，请勿使用切割机来锯割树枝或木头。...
  • Page 9 中文 14. 请正确操作工具。 请按照使用说明书中记载的内容操作工具。请勿掉落或扔掷工具。请勿让 儿童、不熟悉操作步骤或未授权的人员操作该工具。 15. 将所有螺钉、螺栓和盖子紧固在正确的位置。 将所有螺钉、螺栓和盖子安装牢靠。并定期检查其紧固状况。 16. 请勿在塑料外壳或手柄破裂的情况下使用电动工具。 如果工具外壳或手柄破裂，可能会导致触电。需修理后再使用。 17. 请务必将刀刃和附件牢固安装到工具上。 防止自己或他人受伤。刀刃、锯割工具和配件必须安全牢靠地安装到工具 上。 18. 请小心操作电动工具。 如果电动工具无意间掉落或撞到坚硬的金属，则可能变形、破裂或损坏。 19. 请勿使用溶剂擦拭塑料部件。 汽油、稀释剂、四氯化碳和酒精等溶剂可能会造成塑料部件损坏或破裂。 请勿使用上述溶剂进行擦拭。 请用沾有肥皂水的软布擦拭塑料部件，并将其完全晾干。 20. 请保持电机排气孔清洁。 请务必使该工具的电机排气孔保持清洁，确保空气可以自由流动。经常检 查是否堆积灰尘。 21. 请勿使工具在无人值守的状态下运转。关闭电源。 请勿在工具完全停止前离开。 22. 请勿在操作后直接用手触摸刀刃。 23. 由于充充电式切割机是电池供电的，因此请注意工具可能会随时开始运 转。 24. 在较高的位置作业时，请确保下方没有人，并注意下方的情况。 25. 请勿强烈撞击或破坏开关面板。否则可能会导致故障。 26. 务请在0℃－40℃的温度下进行充电。 温度低于0℃将会导致充电过度，极其危险。电池不能在高于40℃的温度...

  • Page 10: 锂离子电池使用注意事项

    中文 32. 请勿将异物插入充电器的通风口。 若将金属异物或易燃物插入通风口的话，将会引起触电事故或使充电器受 损。 33. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过 的电池乱丢。 34. 确认已紧紧装上电池。如果松驰则电池可能会脱开，并造成事故。 35. 请勿使用工具或电池端子（电池安装部位）明显变形的产品。 否则，安装电池后可能会短路，造成冒烟或起火。 36. 请清除工具端子（电池安装部位）上的削屑和灰尘。 ○ 使用前请确保电池上没有堆积削屑和灰尘。 ○ 在使用过程中，请尽量避免工具上的削屑或灰尘掉落在电池上。 ○ 暂时不使用工具时或使用后，应将工具存放在不会掉落削屑或灰尘的地 方。 否则可能短路，造成冒烟或起火。 37. 请在-5℃－40℃环境下使用本工具及电池。 锂离子电池使用注意事项 为延长使用期限，锂离子电池配备停止输出的保护功能。 若是在使用本产品时发生下列 1至3 的情况，即使按下开关，马达也可能停 止。这并非故障，而是启动保护功能的结果。 在残留的电池电力即将耗尽时，马达会停止。 在这种情况下，请立即予以充电。 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关， 试着消除超过负荷的原因。之后您就可以再度使用。 若电池在过载工作情况下过热，电池电力可能会中止。 在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。 此外，请留心下列的警告及注意事项。 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 确保电池上没有堆积削屑及灰尘。...
  • Page 11 中文 请依规定方式使用电池，切勿移作他用。 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。 在发觉有渗漏或异味时，请勿接近远离火源。 请勿在会产生强烈静电的地方使用。 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现 任何异常，请立即将它从装备或电池充电器拆下，并停止使用。 10. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水），可能 造成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地 方，远离易燃物品。必须避免将电池置于腐蚀性气体环境中。 注意！ 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清 水充分冲洗，立刻送医。 若不加以处理，液体可能会导致眼睛不适。 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。 上述情况可能会使皮肤受到刺激。 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情 况时，请勿使用并将该电池退还给供货商或厂商。 警告！ 如果导电异物接触到锂离子电池的端子，电池可能短路，并导致火灾。存放锂 离子电池时，请务必遵循下列注意事项。 ○ 切勿在存放盒中放置导电的残片，钉子，以及导线，如铁线和铜线。 ○ 为防止发生短路，应将电池装入工具中或者在存放时牢固地插入电池盖， 直至看不到通风口。(参照图5) 通风口 端子 电池 电池盖 图5...

  • Page 12: 锂离子电池运输

    中文 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 警告！ 告知运输公司，包装内包含一个锂离子电池，告知该公司其功率输出并且要按 照运输公司的指引安排运输。 ○ 功率输出超过100Wh的锂离子电池被视作危险物品运输分类并且需要特别 申请程序。 ○ 对于境外运输，您必须遵守国际法以及输入国的规章和条例。 输出功率 2 至 3 位数 图6 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险，用户必须阅读使用说明书 直流电 额定电压 空载转速 每分钟转数 警告...

  • Page 13: 零件名称

    中文 零件名称 1. 电动工具 照明模式指示灯 照明模式 静音模式指 锁定解除按 开关 剩余电池电量指 示灯 钮 示灯 把手 模式 选择 扳机开关 开关 开关面板 锯片防 按钮 护罩 标记 锁紧杆 集尘盒 螺栓 垫圈(B) 底座 导向槽 下护罩 锯片 副手柄 齿轮盖 防尘罩 铭牌 电池 LED灯 内六角扳手 电机 （外壳内部） 锯割深度调节杆 图7...
  • Page 14 中文 2.  电池 (选购件) 3.  电池充电器 (选购件) 电线 指示灯 通风口 电池盖 显示板 通风口 端子 导轨 铭牌 插销 <BSL1850MA> <UC18YFSL> 图8 图9 规格 电动工具 型式 CD1805DB 电压 强力模式 4200/min 空载转速 静音模式 2200/min 51mm (锯片 Ф135mm) 能力 锯切深度 90° 57.5mm (锯片 Ф150mm) BSL1850MA: 锂离子18V 电池（选购件）...
  • Page 15 中文 过载保护功能被激活时，电机会停止。 在这种情况下，请松开工具的开关，试着消除超过负荷的原因。 然后再重新使用。 ○ 过热保护 在操作过程中，如果电机过热，此保护功能可以断开电机电源，使电动工 具停止运行。 过热保护功能被激活时，电机会停止。 在这种情况下，请松开工具的开关，冷却数分钟。 然后再重新使用。 ○ 旋速切换功能（强力模式/静音模式） （强力模式/静音模式切换功能） 每按一下模式选择开关，都可改变操作模式。 在静音模式下，电机的最大RPM降低，可以在减少噪音的情况下进行高效 作业。 在静音模式下，静音模式指示灯亮起。 静音模式下的负载增加时，工具将自动切换到强力模式，并在负载减少时 恢复至静音模式。 在电源模式下，即使负载降低，也不会对静音模式作出改变。 注意！ 请勿强烈撞击或破坏开关面板。否则可能会导致故障。 注: 如要启用模式变更，请在安装电池后立即拉动开关。 模式选择开关 静音模式指示灯 图10...

  • Page 16: 标准附件

    中文 标准附件 除了主机 (1 台) 外，产品包中还包括表中所列的附件。 表1 CD1805DB (NNP) 锯片 内六角扳手 可堆叠外壳 (4号) 用途 ○ 可用于切割钢管、钢槽（C型钢、L型钢，等）各类软钢材料及铝制窗框。 – 可用于切割铝制材料。但切割铝制材料时，需要在锯片边缘涂抹切削 油。 注意！ ○ 不可用于切割回火钢材料。 ○ 请勿长时间切割金属板。...

  • Page 17: 电池的拆卸／安装法

    中文 电池的拆卸／安装法 电池的拆卸法 请先紧抓住把手、然后再推压电池插销以拆下电池 (参照图11)。 把手 插销 按下 电池 插入 拉出 图11 注意！ 切勿使电池短路。 电池的安装法 插入电池时请注意极性 (参照图11)。 充电 使用电动工具之前，按下述方法将电池进行充电。 <UC18YFSL> 将充电器的电源线连接到插座。 当充电器的插头接上插座时，充电状态灯将呈红色闪烁。 (参照表2) 将电池插入充电器。 如图12所示，将电池紧紧地插入充电器。 电池 指示灯 充电器 图12...
  • Page 18 (1) 指示灯显示 根据充电器或充电式电池的情况，指示灯的显示如表2所示。 表2: 指示灯的显示 每隔0.5秒开/关一次 充电前* 或充电完成 连续点亮 充电时 每隔0.5秒点亮1秒 过热而等待* 每隔0.1秒开/关一次 无法充电* 注: 如果连好充电器后指示灯依旧闪烁红色，请检查并确认电池已完全插入。 电池过热。无法充。 虽然继续放置在原处，电池将在冷却后开始充电，但最好是将电池取出并 放置在阴凉、通风良好的位置处冷却。 电池或充电器有问题。 – 请紧紧插入电池。 – 并确认电池安装部位或端部无异物堵塞。若无异物，则可能电池或充电 器发生故障。请带去经授权的维修中心检查。 ○ 如果指示灯未以红色闪烁，但充电池电源线已连接至电源，表明充电器的 保护电路可能已激活。拔下电源线或插座，然后等待 5分左右再次连接。 如果指示灯仍未以红色闪烁，请将充电器送还至HiKOKI授权服务中心。 ○ 连续使用时，电池充电器温度将提升，因此会导致出现故障。完成充电 后，下次充电前，请让电池充电器休息 15 分钟。 (2) 关于电池的温度和充电时间（参照表3） 表3 型式 UC18YFSL...
  • Page 19 4.0Ah 60 分钟 5.0Ah 75 分钟 6.0Ah 90 分钟 1.5Ah（×2节） 45 分钟 多伏电池容量的大致 2.5Ah（×2节） 75 分钟 充电时间(20℃下) 4.0Ah（×2节） 120 分钟 电池数量 4－10 重量 0.5kg 注: ○ 充电时间可能会因环境温度和电源电压而异。 ○ 充电时间较长 – 环境温度过低时，充电时间会延长。请在温暖的场所中（如室内）给电 池充电。 – 请勿堵塞排气孔。否则会导致内部过热，从而降低充电器的性能。 – 冷却扇未运转，请联系HiKOKI授权服务中心进行维修。 从电源插座拔下充电器的电源线。 握紧充电器并取出电池。 注: 充电后，先将电池从充电器中取出，然后妥善保存。...

  • Page 20: 作业之前

    中文 关于新电池的放电。 新电池内部的化学物质未被激活或电池长时间不使用时，初次或第二次使用时 需要将其放电至较低电量。这只是暂时现象，将电池充电2-3次即可恢复为充电 所需的正常时间。 较长时间保持电池性能的方法 (1) 在电池电力完全耗尽之前进行充电。 感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电 动工具并耗尽电力，电池可能会损坏或其使用寿命缩短。 (2) 避免在高温环境中充电。 使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充 电，其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池 冷却后再进行充电。 作业之前 警告！ 为避免发生严重事故，请确保开关处于关断位置，并取出电池。 检查工作区域环境。 检查工作区域，确保不混乱没有碎片。 清理不必要人员区域。确保照明和通风充足。 拆卸/安装集尘盒 ○ 拆卸 按下按钮，拆卸集尘盒。(图13-a) ○ 安装 将下部挂钩（2处）挂在主体上，插入上部按钮，然后将集尘盒安装到主 体上。（图13-b）...
  • Page 21 中文 按钮 按钮 集尘盒 集尘盒 挂钩 图13 更换锯片 警告！ ○ 请在平稳的表面或地板上更换锯片。 ○ 如果使用随附的六角扳手以外的工具来拧紧螺栓，则可能导致拧紧过度或 无法充分拧紧，从而造成人员受伤。 注意！ ○ 仅使用锋利、无损的锯片。请勿使用裂开或变形的锯片。 ○ 请勿在使用后立即触摸锯片。金属仍处于高温状态，易灼伤皮肤。 (1) 按下按钮，拆卸集尘盒。(图13-a) (2) 压下锁紧杆，锁住主轴，然后用内六角扳手拆下螺栓和垫圈(B)。(图14-a) (3) 握住下部防护罩末端以使下部防护罩完全缩回到锯盖内，并拆下锯片。 （图14-b） 锯片 下护罩 内六角扳手 锯片防护罩 拧松 锁紧杆 图14...
  • Page 22 中文 注: ○ 在安装锯片之前，彻底清除积聚在主轴、螺栓和垫圈上的切屑。 ○ 安装锯片时，垫圈(A)和(B)的凹入侧必须和锯片侧一致。将锯片安装到主轴 上，最后固定垫圈(B)。 锯片 垫圈(B) 螺栓 垫圈(A) 图15 (4) 如果垫圈(A)已拆下，请先将其安装在主机上。然后，将锯片安装到主轴 上，最后固定垫圈(B)。 (5) 为确保锯片转动方向正确，锯片上的箭头方向必须与锯盖上的箭头方向相 一致。 (6) 用手指尽量将固定锯片的螺栓拧紧。然后压下锁紧杆，锁住主轴，并拧紧 螺栓。 (7) 确保锁紧杆仍在原来的位置。 (8) 安装集尘盒。（第21页的图13-b） 注意！ 安装锯片后，请再次确认锁定按钮已牢固固定在指定位置。 检查下护罩的性能 警告！ 请务必确保下护罩未被固定。此外，请检查其是否可以顺滑移动。如果锯 片露出，可能会造成人员受伤。 下护罩（参见第13页的图7）可保护作业人员的身体不接触到锯片。请务 必确保防护罩能顺滑地覆盖住锯片。如果下护罩无法顺畅移动，请在维修 后使用。 此种情况下，请联系您购买电动工具的店铺或HiKOKI授权服务中心进行维 修。...

  • Page 23: 使用前调整电圆锯

    中文 检查制动器是否正常 此款电动工具配备了电力制动器，可以在松开开关时发挥作用。使用前， 请确保电力制动器功能正常。如功能不正常，请将工具带到HiKOKI授权服 务中心进行维修。 制备工作台 由于锯片会露出材料的下表面，因此锯割时应将材料放在工作台上。若用 方木块作为工作台，则应选择平坦地面，以保持稳定。使用不平稳的工作 台，则可能会导致危险。 底座 钢材 锯片 工作台 图16 注意！ 为避免可能发生的事故，请将锯割后的材料剩余部分拴住放妥。 使用前调整电圆锯 警告！ 为避免发生严重事故，请确保开关处于关断位置，并取出电池。 调整锯割深度 警告！ 如果控制杆松动，将造成人员受伤。请在调整后将其紧固。...
  • Page 24 如要调整锯割深度，请用一只手握住底座，另一只手松动控制杆，上下移动机 身以达到指定的锯割深度。调整至指定的锯割深度后，牢牢紧固控制杆。 拧松 旋紧 锯割深度 调节杆 底座 图17 调节导轨（另售） 将导轨插入底座并左右移动，调整锯割位置。紧固导轨翼形固定螺栓，并 固定导轨。将导轨安装在主体的左侧或右侧均可。 翼形螺栓 导轨 （纵剖薄板） 翼形螺栓 锁簧 底座 底座 图18 操作 警告！ ○ 请勿触碰移动的部件。 ○ 切勿在锯片朝上或朝侧面的情况下操作电动工具。 ○ 请勿固定锁定解除按钮。此外，携带电动工具时，让手指远离扳机开关。 否则可能会在不经意间按下机身，导致意外事故。 ○ 请勿使用任何不符合规定额定值的锯片。 ○ 锯片必须适合空载速度。 ○ 使用与被锯材料适配的锯片。 ○ 仅使用HiKOKI原装锯片。 ○ 请勿使用砂轮。 ○ 请勿使用产品铭牌规定的锯片直径以外的锯片。...
  • Page 25 中文 注意！ ○ 本产品仅供切割金属之用。 ○ 不可用于切割回火钢材料。 ○ 为延长使用期限，锂离子电池配备停止输出的保护功能。因此，如果工具 过载，电机可能停止。然而，这并非故障问题，而是保护功能起作用的结 果。在这种情况下，请松开工具的开关，试着消除超过负荷的原因。 ○ 请勿锁住电机。如果马达锁定，则立即关闭电源。如果马达锁定片刻，则 马达或者电池可能会烧毁。 检查锯片是否紧固 在工厂组装时，会紧固锯片以便于立即使用，但为慎重起见，请再次检 查。将螺栓顺时针旋转，可以将其拧紧。使用随附的内六角扳手进行检 查。有关更多详细信息，请参见第21页[作业之前]中记载的“3.更换锯 片”。 检查控制杆是否紧固 如果调整锯割深度的控制杆（第24页的图17 ）松动，可能会造成人员受 伤。请确保已牢牢拧紧。 检查下护罩的性能 有关详细信息，请参见[作业之前]中记载的“4.检查下护罩的性能”。 检查电池的插入 警告！ 若电源开关接通，则插入电池后，电动工具将出其不意地立刻转动，从而 导致严重事故。 注意！ 请确保电池装入正确的位置，直至发出喀嗒声，否则可能会使电池突然掉 落，导致使用者或周围人员受伤。 操作扳机 手柄侧面设有“开关锁”以保证安全操作机器。 如果在依照箭头方向按下“开关锁”的情况下拉动“扳机开关”，则可以 打开总开关。...
  • Page 26 中文 开关处于开启（ON）位置后，只要扳动扳机开关，即使松开开关锁，锯片 也会继续作业。 锁定解除按钮 扳机开关 图19 检查制动器是否正常 有关详细信息，请参见[作业之前]中记载的“5.检查制动器是否正常”。 关于模式选择功能 按下模式选择开关，操作模式将会变化。 选择静音模式时，静音模式指示灯亮起。 在静音模式下，电机的最大RPM降低，可以在减少噪音的情况下进行高效 作业。 如果在电机以静音模式运行时负载增加，将自动切换到强力模式。 此外，如果负载再次降低，将自动恢复至静音模式。 在电源模式下，即使负载降低，也不会对静音模式作出改变。 模式选择开关 静音模式指示灯 图20 模式 空载转速 强力 4200/min 静音 2200/min...
  • Page 27 中文 注: ○ 只有在安装电池和拉动开关后，模式才会改变。 ○ 即使开关处于ON/OFF位置，也可保持当前模式，或取下/插入电池。 关于剩余电池电量指示灯 可以拉动开关，使剩余电池电量指示灯亮红灯，以查看剩余电量。 释放开关10秒后，指示灯将变为照明模式指示灯（绿色）。表4显示的是 剩余电池电量指示灯的状态和电池剩余电量。 剩余电池电量指 示灯（红色） 开关面板 图21 表4: 电池剩余电量指示 指示灯状态 电池剩余电量 电池剩余电量充足。 电池剩余一半电量。 电池剩余电量即将耗尽。 请尽快对电池进行充电。 环境温度和电池特性不同，则所显示的电池剩余电量也会有些许不同，以上内 容仅供参考。 注意！ 请勿强烈撞击或破坏开关面板。否则可能会导致故障。 注: 使用带有剩余电池电量指示灯的电池时，请参考电池上的指示灯，以了解 电池的剩余电量。...
  • Page 28 中文 剩余电池电量指示灯 可以按下剩余电池电量指示灯开关点亮指示灯，查看电池的剩余电量。 （表5） 环境温度和电池状态可能会对剩余电池电量产生轻微的影响，因此，建议 您仅将指示灯作为参考。 此外，电动工具或充电器上的剩余电池电量指示灯可能有所不同。 剩余电池电量指示灯 剩余电池电量指示灯开关 显示板 图22 表5 点亮； 电池剩余电量超过75%。 点亮； 电池剩余电量为50%－75%。 点亮； 电池剩余电量为25%－50%。 点亮； 电池剩余电量超过25%。 闪烁； 电池剩余电量即将耗尽。请尽快对电池进行充电。 闪烁； 因高温暂停输出。从电动工具中取下电池，让电池完 全冷却。 闪烁； 因失败或故障暂停输出。电池可能出现故障，请与经 销商联系。 环境温度和电池特性不同，则所显示的电池剩余电量也会有些许不同，以上内 容仅供参考。...
  • Page 29 中文 注意！ 请勿强烈撞击或破坏显示面板。否则可能会导致故障。 10. LED灯使用方法 按下照明模式开关，LED灯模式的变化如 表6所示。指示绿色灯。 请经常关灯以防消耗电池电量。 照明模式开关 开关面板 LED灯 照明模式指示灯（绿色） 图23 表6: LED灯模式的状态 常亮模式（2分钟后关闭） 仅在软件运行时亮灯（松开开关约10秒钟后自动熄灭） 常灭 注意！ 请不要看着灯，让眼睛直接受灯光照射。 如果眼睛持续受灯光照射，会伤害眼睛。 注: ○ 如果忘记关闭LED灯，LED灯将自动熄灭2分钟以防消耗电池电量。 ○ 拉动开关时，显示剩余电池电量（红色）。 ○ 只有在安装电池和拉动开关后，模式才会改变。 ○ 用一块软布擦去附着在LED灯镜头上的任何灰尘或污垢，注意不要刮擦镜 头。LED灯镜头上的刮擦会导致亮度降低。 11. LED灯警示信号 该产品设计出具有保护该工具以及电池的功能。如表7（第30页）所示， 拉动开关后，如果在操作过程中触 发任意保护功能，LED 灯将闪烁。当启 动任何保护功能，按照正确步骤所描述的指引进行操作。...
  • Page 30 中文 表7 LED灯显示 保护功能 开启0.1秒/关闭0.1秒 负重过度保护 解除负担过重原因。 开启0.5秒/关闭0.5秒 温度保护 让该工具和电池得到充分冷却。 12. 锯割步骤 警告！ ○ 重新检查锯片是否已牢固夹紧。 ○ 调整锯割深度后，请务必牢牢紧固锯割深度调节杆。 ○ 移动锯片进行切锯时，请勿将电动工具从工件上移开。 (1) 将底座置于材料上，然后将记号线和锯片对准底座前面的导向槽。 记号线 导向槽 底座 图24 (2) 锯片在开始进行锯切材料之前，务必先将开关切换至开启（ON）的位置。 扳动扳机时即可将扳机开关至开启（ON），而松开扳机时便可将扳机开关 至关闭（OFF）。以定速笔直移动电圆锯可进行最佳锯割。 警告！ ○ 为避免锯片异常回弹或损坏，请勿在锯割时弯曲切割，或对锯片过于用 力。请确保刀刃平稳地向前移动。 ○ 作业完成后，将电池从机身取下。 注意！ 如果用储存的备用电池来更换电池，电动工具连续作业，将造成电机过 热。因此，如果外壳过热，请将电锯搁置一段时间。...

  • Page 31: 碎屑处置

    中文 注: ○ 在开始锯割之前，先确认锯片以达到全速转速。 ○ 如果底座从要锯割的材料上翘起，请勿锯割。否则将导致电机锁住。 ○ 电机运行时请勿按下锁紧杆，否则会将主轴锁住。 ○ 请勿连续切割钢材。碎屑产生的热量可能会使集尘盒变形。 ○ 切割金属板时，请务必在切割侧留出至少20mm的宽度。 如果低于20mm，则切下的材料可能会夹在集尘盒中并造成堵塞。 碎屑处置 警告！ 处置碎屑时，请确保本机处于关闭状态且电池已卸除。 注意！ 在积聚到标记以上之前，应先处置集尘盒内的碎屑。否则，会降低集尘效 率。此外，碎屑的热量可能会使集尘盒变形。 标记 图25 注: ○ 切割钢质材料后，碎屑和集尘盒可能会立即变热。请勿直接触摸。 ○ 处置碎屑时，切忌将碎屑溅到发动机或电池座中。 ○ 更换要切割的材料时，应将集尘盒内部清空。 (1) 按下防尘罩底部的挂钩，打开防尘罩，处置集尘盒内的碎屑。...

  • Page 32: 维护和检查

    中文 (2) 合上防尘罩，并扣上挂钩。 防尘罩 挂钩 图26 维护和检查 警告！ ○ 检查或维护前，请务必关闭开关并取出电池。 ○ 在存放工具机身之前，应丢弃集尘盒内的碎屑，并清洁集尘盒和存放盒内 部。此外，在拆卸和存放电池时，要将电池盖安装在电池上。 检查锯片 使用变钝的锯片会降低工作效率并引起电机故障。一旦发现锯片磨损，应 立即进行更换。 警告！ 若使用较钝的刀刃作业，则切锯时产生的反作用力会增加。请避免使用未 经维修的较钝刀刃。 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧， 否则会导致严重的事故。 注意！ 使用螺钉松动的电动工具会导致危险。 电动机的维护 电动机绕线此电动工具的重要部件。应避免损伤，注意不要被油液或水沾 湿。 电动机中灰尘或杂质颗粒堆积可能会导致故障。...
  • Page 33 中文 注: 电机内部积聚的灰尘等可能导致故障。 在电机使用50小时左右后，进行空载运转，并从电机后部的风孔吹入干燥 空气。此类操作可以有效地排出灰尘等。 检查和维护下护罩 确保下护罩能平滑移动。 如果发生故障，请立即修理下护罩。 检查端子（工具和电池） 确保端子上没有堆积削屑和灰尘。 在操作前、操作时和操作后需要时常检查。 注意！ 请清除端子上的削屑或灰尘。否则可能导致故障。 清理外部 电动工具脏污时，请用柔软的干布或沾有肥皂水的布片擦拭。切勿使用氯 溶液、汽油或稀释剂，以免塑胶部分溶化。 电力耗尽的电池的处理方法 警告！ 请勿将用过的电池乱丢。如果焚烧电池，可能会引起爆炸。该电池可回收 利用。根据各国家和地区的法令法规，将电力耗尽的电池丢弃到城市垃圾 中属于违法行为。请向当地的固体废弃物负责人员咨询具体回收事宜或妥 善的处理方法。 收藏 请将电动工具和电池存放在温度低于40℃且儿童无法触及的环境下。 注: 存放锂离子电池 在存放前请确保电池已完全充电。 电池在低电量的状态下长时间存放 (3个月或更长)，可能会导致电池性能 劣化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用2～5次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使 用寿命并更换新的电池。...

  • Page 34: 故障排除

    中文 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于HiKOKI牌无线电动工具的重要通知： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电 池进行拆卸和改动 (例如拆卸和更换电池组件或其他内部部件)，那么我们无法 保证我们无线电动工具的安全性和使用性能。 故障排除 如果工具操作不正常，请使用下表中的检查步骤。如果未能解决问题，请向经 销商或HiKOKI公司授权服务中心咨询。 现象 可能的原因 解决办法 工具无法运行 没有剩余电池电量 为电池充电。 电池没有牢固安 插入电池，直到听见喀 哒声。 工具突然停止 电机超负荷 避免因负载过重而引发 的问题。 过载保护正在运行。 电池或电动工具过热。 让电池或电动工具冷 却。 锯割效果不佳 锯片磨损或缺齿。 更换新的锯片。 螺栓松动。 拧紧螺栓。 锯片装反。 按正确的方向安装锯 片。 无法拉动开关 未完全按下锁定解除按 完全按下锁定解除按 钮。...

  • Page 35: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系HiKOKI授权服务中心。 BSL36..18.: UC18YFSL 电池 (14.4V－18V) 充电器 962175...

  • Page 36: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS......... 36 SAFETY INSTRUCTIONS FOR ALL SAWS..........39 FURTHER SAFETY INSTRUCTIONS FOR ALL SAWS....... 40 SAFETY INSTRUCTIONS FOR SAWS WITH INNER PENDULUM GUARD......................41 PRECAUTIONS ON USING METAL CUTTING SAW........41 CAUTION ON LITHIUM-ION BATTERY............45 REGARDING LITHIUM-ION BATTERY TRANSPORTATION...
  • Page 37 English Distractions can cause you to lose control. Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock. b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
  • Page 38 English h) Do not let familiarity gained from frequent use of tools allow you to become complacent and ignore tool safety principles. A careless action can cause severe injury within a fraction of a second. Power tool use and care a) Do not force the power tool.

  • Page 39: Safety Instructions For All Saws

    English d) Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the battery may cause irritation or burns. e) Do not use a battery pack or tool that is damaged or modified. Damaged or modified batteries may exhibit unpredictable behaviour resulting in fire, explosion or risk of injury.

  • Page 40: Further Safety Instructions For All Saws

    English This improves the accuracy of cut and reduces the chance of blade binding. Always use blades with correct size and shape (diamond versus round) of arbour holes. Blades that do not match the mounting hardware of the saw will run off -centre, causing loss of control.

  • Page 41: Safety Instructions For Saws With Inner Pendulum Guard

    English If blade adjustment shifts while cutting, it may cause binding and kickback. Use extra caution when making a “plunge cut” into existing walls or other blind areas. The protruding blade may cut objects that can cause kickback. SAFETY INSTRUCTIONS FOR SAWS WITH INNER PENDULUM GUARD Lower guard function: Check the lower guard for proper closing before each use.
  • Page 42 English WARNING It is important to support the work piece properly and to hold the saw firmly to prevent loss of control which could cause personal injury. Fig. 1 illustrates typical hand support of the saw. A TYPICAL ILLUSTRATION OF PROPER HAND SUPPORT WORKPIECE SUPPORT, AND SUPPLY CORD ROUTING.
  • Page 43 Never use a tool which is defective or operating abnormally. If the tool appears to be operating unusually, making strange noises, or otherwise appears defective, stop using it immediately and arrange for repairs by a HiKOKI authorized service center. 10. Never wear gloves made of material liable to roll up such as cotton, wool, cloth or string, etc.
  • Page 44 English The tool’s motor air vent must be kept clean so that air can freely flow at all times. Check for dust build-up frequently. 21. NEVER leave tool running unattended. Turn power off. Don’t leave tool until it comes to a complete stop. 22.

  • Page 45: Caution On Lithium-Ion Battery

    English CAUTION ON LITHIUM-ION BATTERY To extend the lifetime, the lithium-ion battery equips with the protection function to stop the output. In the cases of 1 to 3 described below, when using this product, even if you are pulling the switch, the motor may stop. This is not the trouble but the result of protection function.
  • Page 46 English CAUTION If liquid leaking from the battery gets into your eyes, do not rub your eyes and wash them well with fresh clean water such as tap water and contact a doctor immediately. If left untreated, the liquid may cause eye-problems. If liquid leaks onto your skin or clothes, wash well with clean water such as tap water immediately.

  • Page 47: Regarding Lithium-Ion Battery Transportation

    English REGARDING LITHIUM-ION BATTERY TRANSPORTATION When transporting a lithium-ion battery, please observe the following precautions. WARNING Notify the transporting company that a package contains a lithium-ion battery, inform the company of its power output and follow the instructions of the transportation company when arranging transport.

  • Page 48: Name Of Parts

    English NAME OF PARTS 1.  POWER TOOL Lighting mode indicator lamp Lighting Silent mode mode switch Remaining battery indicator lamp Switch lock Handle indicator lamp Mode selector Trigger switch switch Switch panel Push button Saw cover Mark Lock lever Dust box Bolt Washer (B) Base...

  • Page 49: Specifications

    English 2.  Battery (Optional accessories) 3.  Battery Charger (Optional accessories) Cord Pilot lamp Ventilation holes Battery cover Dispay panel Ventilation holes Terminals Guide rail Nameplate Latch <BSL1850MA> <UC18YFSL> Fig. 8 Fig. 9 SPECIFICATIONS POWER TOOL Model CD1805DB Voltage 18 V Power mode 4200 /min No-load speed Silent mode...
  • Page 50 English ○ Overheat protection This protection feature cuts off the power to the motor and stops the power tool in the event of overheating of motor during operation. When the overheat protection feature has been activated, the motor may stop. In this case, release the tool switch and cool it down in a few minutes.

  • Page 51: Standard Accessories

    English STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 CD1805DB (NNP) Saw blade Hex. bar wrench Stackable Case (No. 4) APPLICATIONS ○ For cutting various types of soft steel materials such as steel pipe, steel channels (“C” channels, “L”...

  • Page 52: Battery Removal / Installation

    English BATTERY REMOVAL / INSTALLATION Battery removal Hold the handle tightly and push the battery latches to remove the battery (see Fig. 11). Handle Latch Push Battery Insert Pull out Fig. 11 CAUTION Never short-circuit the battery. Battery installation Insert the battery while observing its polarities (see Fig. 11). CHARGING Before using the power tool, charge the battery as follows.
  • Page 53 Remove the cord or plug from the power and then connect it again after 5 minutes or so. If this does not cause the pilot lamp to blink in red, please take the charger to the HiKOKI Authorized Service Center.
  • Page 54 – Do not block the air vent. Otherwise the interior will overheat, reducing the charger’s performance. – If the cooling fan is not operating, contact a HiKOKI Authorized Service Center for repairs. Disconnect the charger’s power cord from the receptacle.

  • Page 55: Prior To Operation

    English Regarding electric discharge in case of new batteries, etc. As the internal chemical substance of new batteries and batteries that have not been used for an extended period is not activated, the electric discharge might be low when using them the first and second time.
  • Page 56 English Push button Push button Dust box Dust box Hook Fig. 13 Changing saw blades WARNING ○ Perform replacement of the saw blade on a stable surface or floor. ○ If the bolt is worked using other tools than the provided hex. wrench, excessive tightening and insufficient tightening may take place, resulting in injury.
  • Page 57 If the lower guard should not move smoothly, never use it without repairing it. In such a case, get in touch with the store where you bought the power tool or the HiKOKI AUTHORIZED SERVICE CENTER for necessary repair.

  • Page 58: Adjusting The Saw Prior To Use

    This power tool features an electric brake that functions when the switch is released. Before use, ensure that the electric brake functions properly. If it does not, bring the tool to a HiKOKI AUTHORIZED SERVICE CENTER. Prepare a work bench Since the saw blade will extend beyond the lower surface of the material, place the material on a work bench when cutting.

  • Page 59: Operation

    The saw blade must be suitable for the no-load speed. ○ Use a saw blade that is suitable for the material being sawn. ○ Use only genuine HiKOKI saw blades. ○ Do not use any abrasive wheels. ○ Use only blade diameter specified on the product nameplate.
  • Page 60 English CAUTION ○ Use this product only for cutting metal. ○ Cannot be used for cutting tempered steel materials. ○ To extend the lifetime, the lithium-ion battery equips with the protection function to stop the output. Therefore, if the tool is overloaded, the motor may stop. However, this is not the trouble but the result of protection function.
  • Page 61 English After the switch is on, the saw blade will continue to operate as long as you pull on the trigger switch, even if you release the switch lock. Switch lock Trigger switch Fig. 19 Check for proper operation of the brake Please refer to “5.
  • Page 62 English ○ The current mode will be maintained even if the switch is on/off, or the battery is removed/ reinserted. About Remaining Battery Indicator Remaining battery power can be verified by pulling on the switch to make the remaining battery indicator lamp light up red. The indicator lamp will change to the lighting mode indicator lamp (green) 10 seconds after the switch is released.
  • Page 63 English Remaining battery indicator You can check the battery’s remaining capacity by pressing the remaining battery indicator switch to light the indicator lamp. (Table 5) It is best to use the remaining battery indicator as a guide since there are slight differences such as ambient temperature and the condition of the battery.
  • Page 64 English 10. How to use the LED light By pressing the lighting mode switch on the switch panel, the LED light mode changes as Table 6. It is indicated by green lamp. To prevent the battery power consumption, turn off the LED light frequently. Lighting mode switch LED Light Switch panel...
  • Page 65 English Table 7 LED Light Display Safeguard Function On 0.1 second/off 0.1 second Overburden Protection Remove the cause of the overburdening. On 0.5 second/off 0.5 second Temperature Protection Allow the tool and battery to thoroughly cool. 12. Cutting procedures WARNING ○...

  • Page 66: Disposing Of Chips

    English CAUTION In the situation where the power tool is continuously operated while replacing the battery with stocked spare batteries one after another, the motor tends to overheat. Therefore, whenever the housing becomes hot, give the saw a break for a while. NOTE ○...

  • Page 67: Maintenance And Inspection

    English Press the hook on the bottom of the dust cover, open the dust cover, and dispose of the chips that are in the dust box. Close the dust cover, and fasten the hook. Dust cover Hook Fig. 26 MAINTENANCE AND INSPECTION WARNING ○...
  • Page 68 English NOTE Accumulation of dust and the like inside the motor can result in a malfunction. After using the motor for 50 hours or so, carry out no-load running, and blow in the dry air from a wind hole at the motor’s rear. Such action is effective to discharge dust and the like. Inspecting and maintaining the lower guard Always make sure that the lower guard moves smoothly.

  • Page 69: Troubleshooting

    TROUBLESHOOTING Use the inspections in the table below if the tool does not operate normally. If this does not remedy the problem, consult your dealer or the HiKOKI Authorized Service Center. Symptom Possible cause Remedy Tool doesn’t run...

  • Page 70: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specific task. For details contact HiKOKI Authorized Service Center. BSL36..18.. UC18YFSL Battery (14.4 V–18 V) Charger 962175...
  • Page 72 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号：C99277121 G 发行日期：2023年6月 中国印刷...
