Instructions d'installation

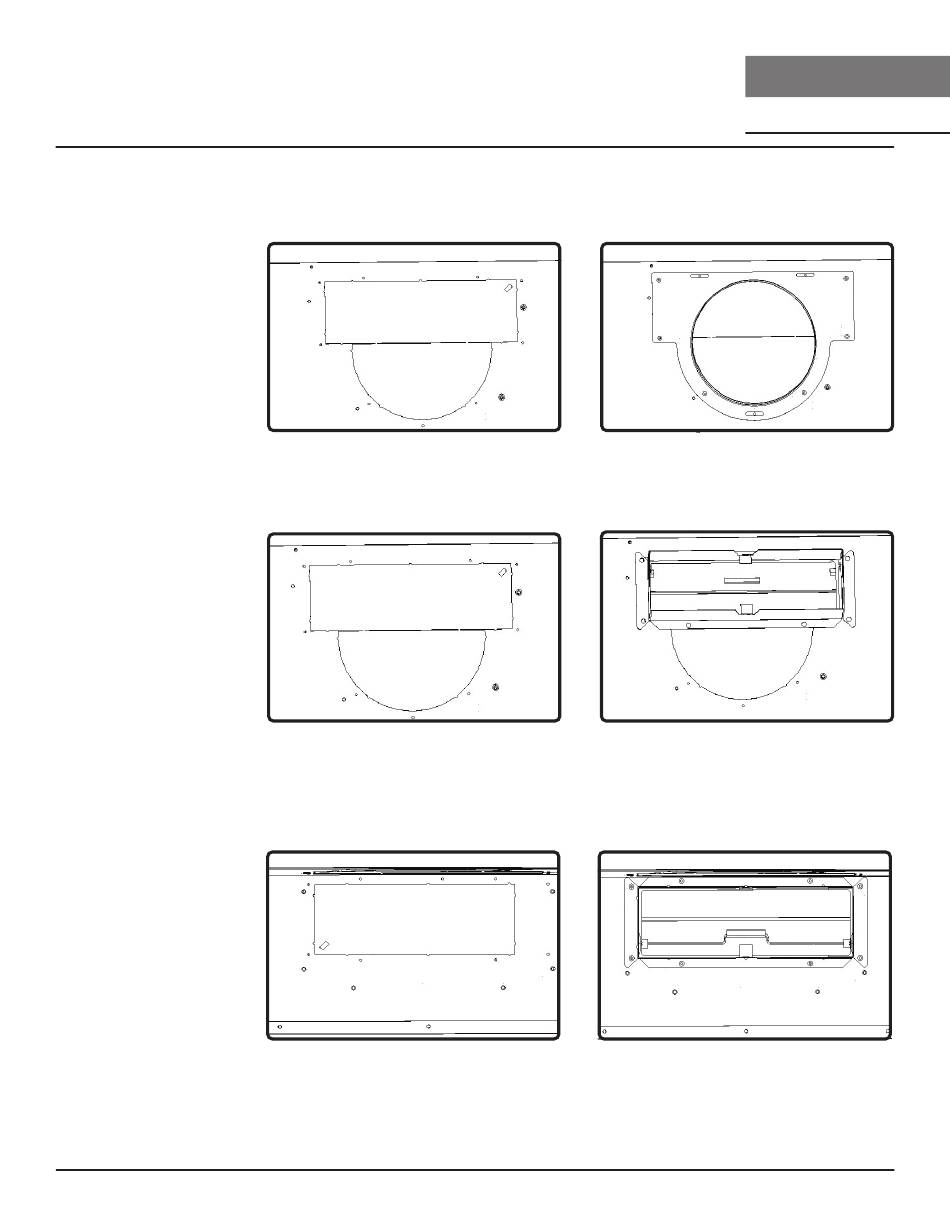

Préparation des conduits
Si vous utilisez la hotte en mode de recirculation, ignorez ces étapes et passez à la page suivante.
Conduit vertical
(7 po Ronde)
Conduit vertical
(Rectangulaire
3-1/4 po x10 po)
Conduit horizontal
(Rectangulaire
3-1/4 po x 10 po)
16
1. À l'aide d'un tournevis à tête
plate, retirez les plaques à défoncer
rectangulaire et ronde situées sur
le dessus du capot.
1. À l'aide d'un tournevis à tête
plate, retirez uniquement la section
rectangulaire de la plaque à
défoncer située sur le dessus du
capot.
1. À l'aide d'un tournevis à tête
plate, retirez la plaque à découper
rectangulaire située à l'arrière du
capot.
Monsoon Mini Guide d'utilisation, d'entretien et d'installation
M O N S O O N M I N I
2. Fixez le collier rond de 7 po au
haut de la hotte à l'aide de (6) vis
M4 x 6.
2. Fixez le collier rectangulaire de
3-1/4 po x 10 po au haut de la hotte
à l'aide de (6) vis M4 x 6.
2. Fixez le collier rectangulaire de
3 1/4 "x 10" à l'arrière de la hotte à
l'aide de (6) vis M4 x 6.
