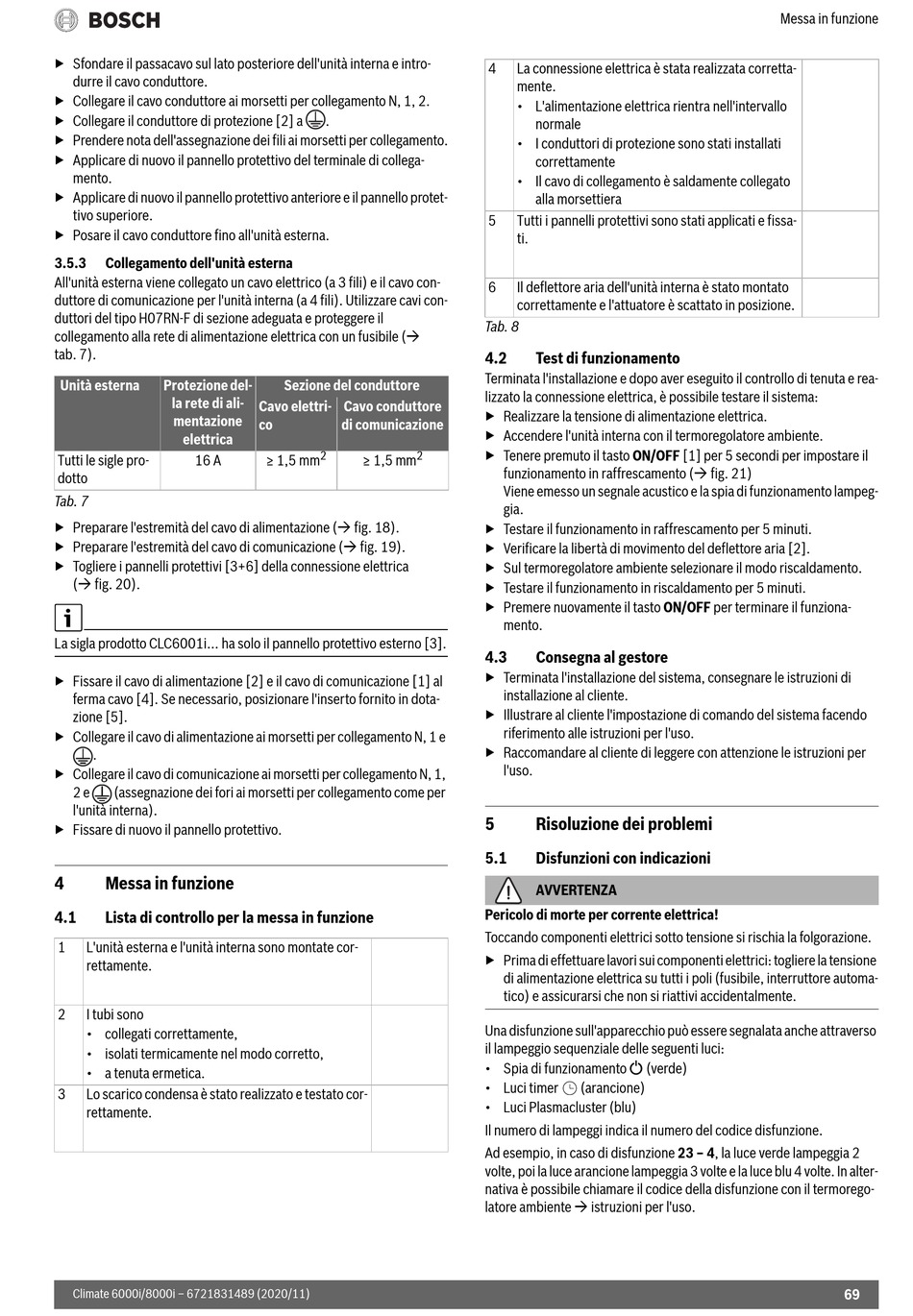

▶ Sfondare il passacavo sul lato posteriore dell'unità interna e intro-
durre il cavo conduttore.
▶ Collegare il cavo conduttore ai morsetti per collegamento N, 1, 2.
▶ Collegare il conduttore di protezione [2] a
▶ Prendere nota dell'assegnazione dei fili ai morsetti per collegamento.
▶ Applicare di nuovo il pannello protettivo del terminale di collega-
mento.
▶ Applicare di nuovo il pannello protettivo anteriore e il pannello protet-
tivo superiore.
▶ Posare il cavo conduttore fino all'unità esterna.
3.5.3 Collegamento dell'unità esterna
All'unità esterna viene collegato un cavo elettrico (a 3 fili) e il cavo con-
duttore di comunicazione per l'unità interna (a 4 fili). Utilizzare cavi con-
duttori del tipo H07RN-F di sezione adeguata e proteggere il
collegamento alla rete di alimentazione elettrica con un fusibile (
tab. 7).
Unità esterna Protezione del-
la rete di ali-
mentazione
elettrica
Tutti le sigle pro- 16 A
dotto
Tab. 7
▶ Preparare l'estremità del cavo di alimentazione ( fig. 18).
▶ Preparare l'estremità del cavo di comunicazione ( fig. 19).
▶ Togliere i pannelli protettivi [3+6] della connessione elettrica
( fig. 20).
La sigla prodotto CLC6001i... ha solo il pannello protettivo esterno [3].
▶ Fissare il cavo di alimentazione [2] e il cavo di comunicazione [1] al
ferma cavo [4]. Se necessario, posizionare l'inserto fornito in dota-
zione [5].
▶ Collegare il cavo di alimentazione ai morsetti per collegamento N, 1 e
.
▶ Collegare il cavo di comunicazione ai morsetti per collegamento N, 1,
2 e (assegnazione dei fori ai morsetti per collegamento come per
l'unità interna).
▶ Fissare di nuovo il pannello protettivo.
4

Messa in funzione

4.1

Lista di controllo per la messa in funzione

1 L'unità esterna e l'unità interna sono montate cor-
rettamente.
2 I tubi sono
• collegati correttamente,
• isolati termicamente nel modo corretto,
• a tenuta ermetica.
3 Lo scarico condensa è stato realizzato e testato cor-
rettamente.
Climate 6000i/8000i – 6721831489 (2020/11)
.
Sezione del conduttore
Cavo elettri- Cavo conduttore
co di comunicazione
2 2
≥ 1,5 mm ≥ 1,5 mm
4 La connessione elettrica è stata realizzata corretta-
mente.
• L'alimentazione elettrica rientra nell'intervallo
normale
• I conduttori di protezione sono stati installati
correttamente
• Il cavo di collegamento è saldamente collegato
alla morsettiera
5 Tutti i pannelli protettivi sono stati applicati e fissa-
ti.
6 Il deflettore aria dell'unità interna è stato montato
correttamente e l'attuatore è scattato in posizione.
Tab. 8
4.2

Test di funzionamento

Terminata l'installazione e dopo aver eseguito il controllo di tenuta e rea-
lizzato la connessione elettrica, è possibile testare il sistema:
▶ Realizzare la tensione di alimentazione elettrica.
▶ Accendere l'unità interna con il termoregolatore ambiente.
▶ Tenere premuto il tasto ON/OFF [1] per 5 secondi per impostare il
funzionamento in raffrescamento ( fig. 21)
Viene emesso un segnale acustico e la spia di funzionamento lampeg-
gia.
▶ Testare il funzionamento in raffrescamento per 5 minuti.
▶ Verificare la libertà di movimento del deflettore aria [2].
▶ Sul termoregolatore ambiente selezionare il modo riscaldamento.
▶ Testare il funzionamento in riscaldamento per 5 minuti.
▶ Premere nuovamente il tasto ON/OFF per terminare il funziona-
mento.
4.3

Consegna al gestore

▶ Terminata l'installazione del sistema, consegnare le istruzioni di
installazione al cliente.
▶ Illustrare al cliente l'impostazione di comando del sistema facendo
riferimento alle istruzioni per l'uso.
▶ Raccomandare al cliente di leggere con attenzione le istruzioni per
l'uso.
5

Risoluzione dei problemi

5.1

Disfunzioni con indicazioni

AVVERTENZA
Pericolo di morte per corrente elettrica!
Toccando componenti elettrici sotto tensione si rischia la folgorazione.
▶ Prima di effettuare lavori sui componenti elettrici: togliere la tensione
di alimentazione elettrica su tutti i poli (fusibile, interruttore automa-
tico) e assicurarsi che non si riattivi accidentalmente.
Una disfunzione sull'apparecchio può essere segnalata anche attraverso
il lampeggio sequenziale delle seguenti luci:
• Spia di funzionamento K (verde)
• Luci timer (arancione)
• Luci Plasmacluster (blu)
Il numero di lampeggi indica il numero del codice disfunzione.
Ad esempio, in caso di disfunzione 23 – 4, la luce verde lampeggia 2
volte, poi la luce arancione lampeggia 3 volte e la luce blu 4 volte. In alter-
nativa è possibile chiamare il codice della disfunzione con il termorego-
latore ambiente  istruzioni per l'uso.
