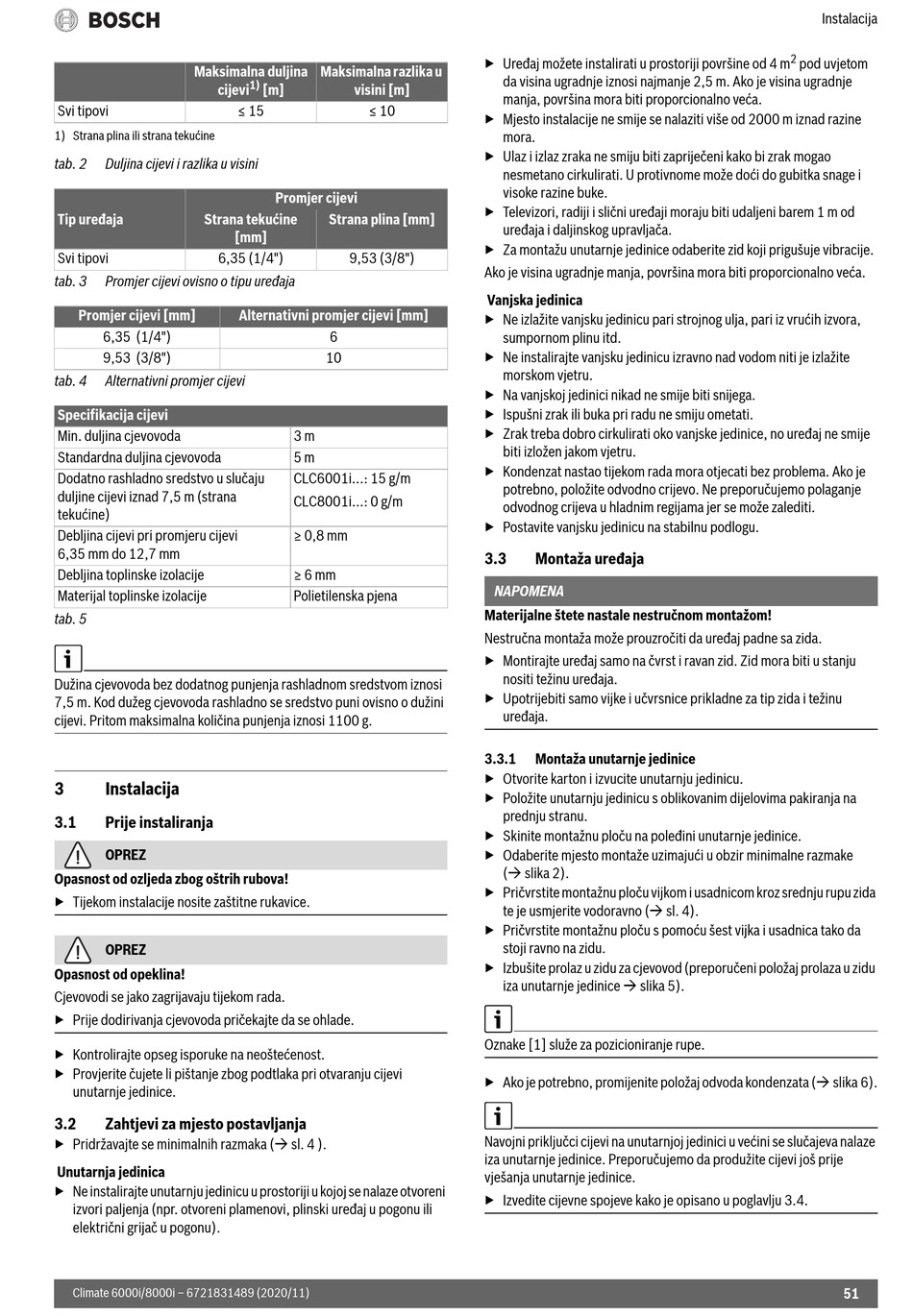

Maksimalna duljina
cijevi
Svi tipovi
1) Strana plina ili strana tekućine
tab. 2
Duljina cijevi i razlika u visini
Tip uređaja
Strana tekućine
Svi tipovi
6,35 (1/4")
tab. 3
Promjer cijevi ovisno o tipu uređaja
Promjer cijevi [mm]
6,35 (1/4")
9,53 (3/8")
tab. 4
Alternativni promjer cijevi
Specifikacija cijevi
Min. duljina cjevovoda
Standardna duljina cjevovoda
Dodatno rashladno sredstvo u slučaju
duljine cijevi iznad 7,5 m (strana
tekućine)
Debljina cijevi pri promjeru cijevi
6,35 mm do 12,7 mm
Debljina toplinske izolacije
Materijal toplinske izolacije
tab. 5
Dužina cjevovoda bez dodatnog punjenja rashladnom sredstvom iznosi
7,5 m. Kod dužeg cjevovoda rashladno se sredstvo puni ovisno o dužini
cijevi. Pritom maksimalna količina punjenja iznosi 1100 g.
3

Instalacija

3.1

Prije instaliranja

OPREZ
Opasnost od ozljeda zbog oštrih rubova!
▶ Tijekom instalacije nosite zaštitne rukavice.
OPREZ
Opasnost od opeklina!
Cjevovodi se jako zagrijavaju tijekom rada.
▶ Prije dodirivanja cjevovoda pričekajte da se ohlade.
▶ Kontrolirajte opseg isporuke na neoštećenost.
▶ Provjerite čujete li pištanje zbog podtlaka pri otvaranju cijevi
unutarnje jedinice.
3.2

Zahtjevi za mjesto postavljanja

▶ Pridržavajte se minimalnih razmaka ( sl. 4 ).
Unutarnja jedinica
▶ Ne instalirajte unutarnju jedinicu u prostoriji u kojoj se nalaze otvoreni
izvori paljenja (npr. otvoreni plamenovi, plinski uređaj u pogonu ili
električni grijač u pogonu).
Climate 6000i/8000i – 6721831489 (2020/11)
Maksimalna razlika u
1)
[m]
visini [m]
≤ 15
≤ 10
Promjer cijevi
Strana plina [mm]
[mm]
9,53 (3/8")
Alternativni promjer cijevi [mm]
6
10
3 m
5 m
CLC6001i...: 15 g/m
CLC8001i...: 0 g/m
≥ 0,8 mm
≥ 6 mm
Polietilenska pjena
▶ Uređaj možete instalirati u prostoriji površine od 4 m
da visina ugradnje iznosi najmanje 2,5 m. Ako je visina ugradnje
manja, površina mora biti proporcionalno veća.
▶ Mjesto instalacije ne smije se nalaziti više od 2000 m iznad razine
mora.
▶ Ulaz i izlaz zraka ne smiju biti zapriječeni kako bi zrak mogao
nesmetano cirkulirati. U protivnome može doći do gubitka snage i
visoke razine buke.
▶ Televizori, radiji i slični uređaji moraju biti udaljeni barem 1 m od
uređaja i daljinskog upravljača.
▶ Za montažu unutarnje jedinice odaberite zid koji prigušuje vibracije.
Ako je visina ugradnje manja, površina mora biti proporcionalno veća.
Vanjska jedinica
▶ Ne izlažite vanjsku jedinicu pari strojnog ulja, pari iz vrućih izvora,
sumpornom plinu itd.
▶ Ne instalirajte vanjsku jedinicu izravno nad vodom niti je izlažite
morskom vjetru.
▶ Na vanjskoj jedinici nikad ne smije biti snijega.
▶ Ispušni zrak ili buka pri radu ne smiju ometati.
▶ Zrak treba dobro cirkulirati oko vanjske jedinice, no uređaj ne smije
biti izložen jakom vjetru.
▶ Kondenzat nastao tijekom rada mora otjecati bez problema. Ako je
potrebno, položite odvodno crijevo. Ne preporučujemo polaganje
odvodnog crijeva u hladnim regijama jer se može zalediti.
▶ Postavite vanjsku jedinicu na stabilnu podlogu.
3.3
Montaža uređaja
NAPOMENA
Materijalne štete nastale nestručnom montažom!
Nestručna montaža može prouzročiti da uređaj padne sa zida.
▶ Montirajte uređaj samo na čvrst i ravan zid. Zid mora biti u stanju
nositi težinu uređaja.
▶ Upotrijebiti samo vijke i učvrsnice prikladne za tip zida i težinu
uređaja.
3.3.1
Montaža unutarnje jedinice
▶ Otvorite karton i izvucite unutarnju jedinicu.
▶ Položite unutarnju jedinicu s oblikovanim dijelovima pakiranja na
prednju stranu.
▶ Skinite montažnu ploču na poleđini unutarnje jedinice.
▶ Odaberite mjesto montaže uzimajući u obzir minimalne razmake
( slika 2).
▶ Pričvrstite montažnu ploču vijkom i usadnicom kroz srednju rupu zida
te je usmjerite vodoravno ( sl. 4).
▶ Pričvrstite montažnu ploču s pomoću šest vijka i usadnica tako da
stoji ravno na zidu.
▶ Izbušite prolaz u zidu za cjevovod (preporučeni položaj prolaza u zidu
iza unutarnje jedinice  slika 5).
Oznake [1] služe za pozicioniranje rupe.
▶ Ako je potrebno, promijenite položaj odvoda kondenzata ( slika 6).
Navojni priključci cijevi na unutarnjoj jedinici u većini se slučajeva nalaze
iza unutarnje jedinice. Preporučujemo da produžite cijevi još prije
vješanja unutarnje jedinice.
▶ Izvedite cijevne spojeve kako je opisano u poglavlju 3.4.
Instalacija
2
pod uvjetom
51
