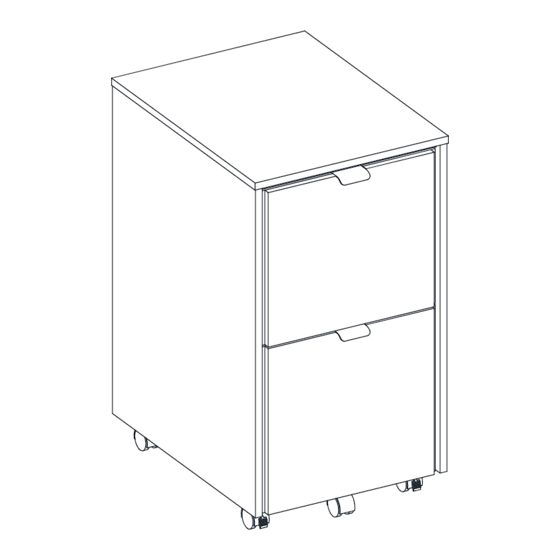

Breenly Mobile File Cabinet
ADULT ASSEMBLY REQUIRED DUE TO THE PRESENCE OF SMALL PARTS, SHARP
POINTS, SHARP EDGES AS RECEIVED
If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the store
where it was purchased. Please call our toll-free customer service number and have your instructions and parts
list ready to provide the model name, part name or factory number:
Or visit our web site 24 hours a day, 7 days a week for product assistance at
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
Model # SPUS-BRMF-WH
Pacific Standard Time: 8:30 a.m. - 4:30 p.m., Monday - Friday
www.whalenfurniture.com
Or e-mail your request to parts@whalenfurniture.com
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Date 2023-08-10
LOT NUMBER:
DATE PURCHASED: /
1-866-942-5362
Rev. 0001-A
/

Advertisement

loading

Summary of Contents for Whalen Breenly SPUS-BRMF-WH

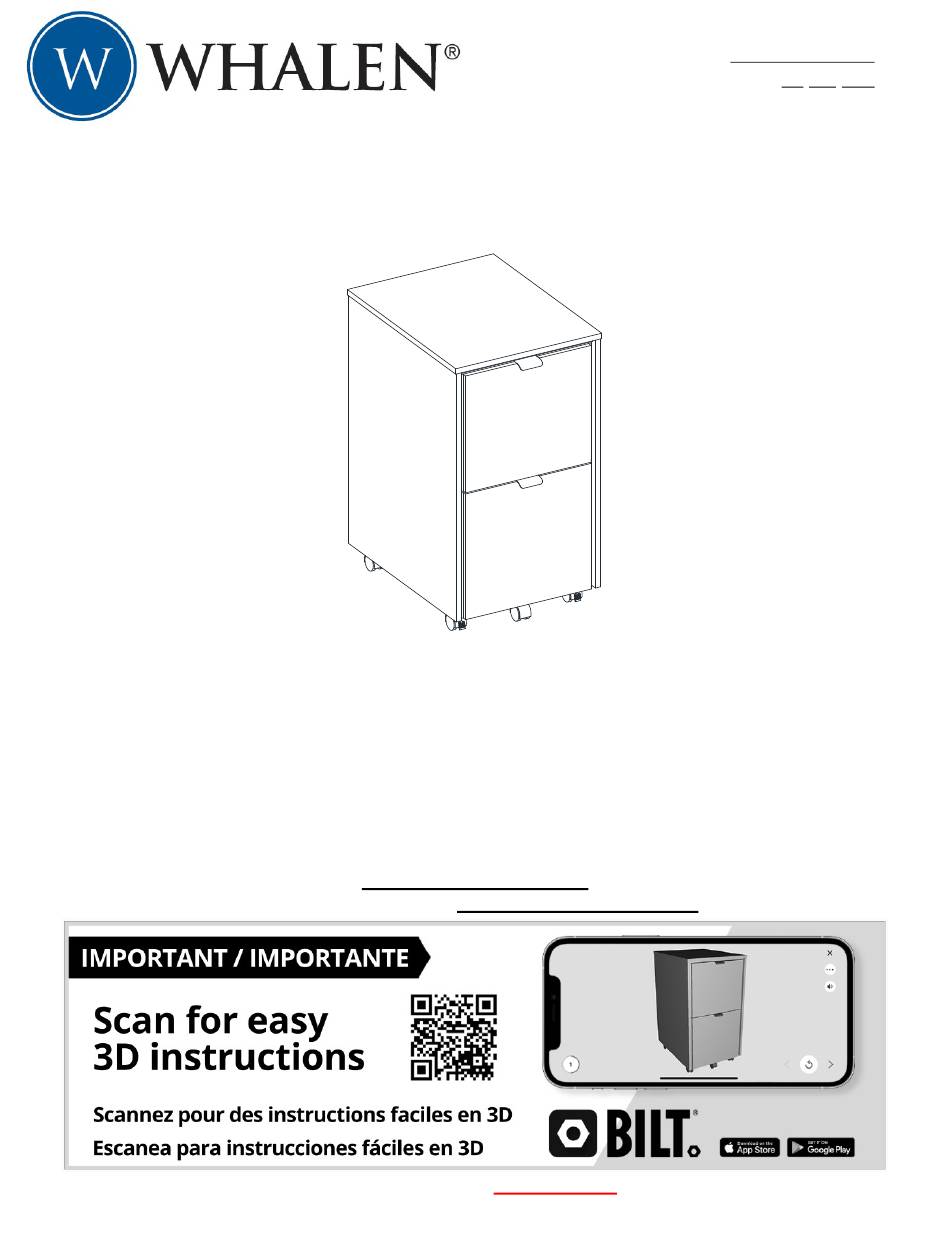

  • Page 1 LOT NUMBER: DATE PURCHASED: / Breenly Mobile File Cabinet Model # SPUS-BRMF-WH ADULT ASSEMBLY REQUIRED DUE TO THE PRESENCE OF SMALL PARTS, SHARP POINTS, SHARP EDGES AS RECEIVED If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the store where it was purchased.
  • Page 2: Special Note

    M A X I M U M R E C O M M E N D E D W E I G H T L O A D S MANUFACTURER: Whalen Furniture Manufacturing CATALOG: Breenly Mobile File Cabinet MODEL # SPUS-BRMF-WH MAXIMUM LOAD 22.7 kg / 50 lb...
  • Page 3 IMPORTANT Before you begin: Open, identify and count all parts prior to assembly. Lay out parts on a flat and non-abrasive surface. You will need the parts identified on page 4 and 5 of this instruction manual. NOTE: IT IS VERY IMPORTANT TO USE GLUE WITH DOWELS. EXCESS GLUE CAN BE WIPED OFF WITH DAMP CLOTH.
  • Page 4 Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. A- Top Panel B- Left Side Panel C- Right Side Panel (Qty. 1) (Qty. 1) (Qty. 1) D- Back Panel E- Bottom Front Stretcher F- Bottom Back Stretcher...
  • Page 5 Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. P- Drawer Bottom Panel Q- Caster Support R- Guide Rail (Qty. 2) (Qty. 1) (Qty. 4) S- File Hanger T- Locking Caster U- Swivel Caster (Qty.
  • Page 6 Drawer Assembling NOTE: Please do not fully tighten all bolts until you finish assembling all parts. Once assembled, go back and fully tighten all bolts. This will make the assembly easier. 1. Unpack the unit and confirm that you have all the hardware and required parts. Assemble the unit on a carpeted floor or the empty carton to avoid any scratch.
  • Page 7 Drawer Assembling 4. Glue the Wood Dowels (4) into the inner holes on the Upper Drawer Side Panels (J and K) and the other Drawer Back Panel (N) as shown. The rounded corners are located at front of the unit. 5.
  • Page 8 Drawer Assembling 6. Attach one Swivel Caster (U) to the Caster Support (Q) with four 15 mm Screws (8). Grooves line up with each other and face inward. 7. Orient and align and attach one Drawer Back Panel (N) between the Upper Drawer Side Panels (J and K) with four 38 mm Screws (7).
  • Page 9 Drawer Assembling The caster will face the floor when the unit is turned upright. 8. Align and attach the Drawer Bottom Support (O) to the Lower Drawer Left Side Panel (L) by engaging one Small Cam Lock (1). (Refer to page 3 on Cam Lock system operation supplement). 9.
  • Page 10 Drawer Assembling 12. Attach the Upper Drawer Front Panel (H) to the Upper Drawer Side Panels (J and K) by engaging four Small Cam Locks (1). 13. Attach the Lower Drawer Front Panel (I) to the Lower Drawer Side Panels (L and M) and Drawer Bottom Panel (O) by engaging six Small Cam Locks (1).
  • Page 11 Drawer Assembling The high side faces inward. 15. Position two Guide Rails (R) onto the Upper Drawer Sides (J and K) with the higher side facing inward. 16. Set two File Hangers (S) onto the Guide Rails (R) installed on each drawer kit. Slide the file hangers forward and backward to keep hanging files organized.
  • Page 12 Assembly Instructions 18. Glue the Large Wood Dowels (5) into the inner holes of the Panels (B and C) and Crossbar (G). 19. Glue twelve Large Wood Dowels (5) into the inner holes of Back Panel (D) and Bottom Stretchers (E and F).
  • Page 13 Assembly Instructions The pilot holes for casters face outward. 20. Orient and attach the Bottom Back Stretcher (F) to the Back Panel (D) by engaging two Large Cam Locks (2). 21. Align and attach the assembled Back Panel (D) and Bottom Back Stretcher (F) to the Left Side Panel (B) by engaging five Large Cam Locks (2).
  • Page 14 Assembly Instructions The pilot holes for casters face outward and the cut-out is located at front. 22. Orient the Bottom Front Stretcher (E) to the Left Side Panel (B) by engaging two Large Cam Lock (2). The cam lock will face the floor when the unit is turned upright.
  • Page 15 Assembly Instructions 24. Repeat the same process to attach the Right Side Panel (C) at the opposite end. 25. Align and attach the Top Panel (A) to the Panels (B, C and D) by engaging six Large Cam Locks (2).
  • Page 16 Assembly Instructions 26. Using the pilot holes as a guide, attach two Locking Casters (T) to the Bottom Front Stretcher (E) and two Swivel Casters (U) to the Bottom Back Stretcher (F) with four 15 mm Screws (8) per caster. 27.
  • Page 17 Assembly Instructions Drawer Installation Ball bearing cart FRONT FRONT Ball bearing cart 28. Insert the assembled Lower Drawer with Caster into the lower frame. Extend the Ball Bearing Slide Tracks on the panels all the way forward (including ball bearing cart). Then align the Slide Runners on the assembled drawers with the Slide Tracks and push the drawer carefully inside until it stops.
  • Page 18 Assembly Instructions Letter size file folders hang directly on the guide rails (R). Arrange from front to back to maximize cabinet space. Legal size file folders hang on the file hangers (S). Slide file hangers forward or backward to adjust size according to your folder dimensions.
  • Page 19: Care And Maintenance

    Should this product be defective in workmanship or materials or fail under normal use, we will repair or replace it for up to one (1) year from date of purchase. Every Whalen Furniture product is designed to meet your highest expectations.
  • Page 21 NUMÉRO DE LOT : DATE D’ACHAT : Armoire fichier mobile Breenly Modèle n SPUS-BRMF-WH ASSEMBLAGE PAR UN ADULTE REQUIS EN RAISON DES PETITES PIÈCES, DES BOUTS POINTUS ET DES BORDS TRANCHANTS Pour toute question sur le montage ou en cas de pièce manquante, NE PAS retourner cet article au point de vente.
  • Page 22 C H A R G E S M A X I M A L E S R E C O M M A N D É E S FABRICANT : Whalen Furniture Manufacturing CATALOGUE : Armoire fichier mobile Breenly Modèle no SPUS-BRMF-WH CHARGE MAXIMALE 22,7 kg / 50 lb.
  • Page 23 IMPORTANT COLLE Avant de commencer : Ouvrir, identifier et compter toutes les pièces avant le montage. Étendre les pièces sur une surface plane et non abrasive. Les pièces identifiées en page 4 et 5 de ce manuel d’instructions sont requises. REMARQUE : IL EST TRÈS IMPORTANT D’UTILISER DE LA COLLE AVEC LES GOUJONS.
  • Page 24 Liste des pièces et de la quincaillerie Lire toutes les instructions et s’assurer d’avoir toutes les pièces et de la quincaillerie mentionnées avant de débuter le montage. A- Panneau superieur B- Panneau latéral gauche C- Panneau latéral droit (Qté 1) (Qté...
  • Page 25 Liste des pièces et de la quincaillerie Lire toutes les instructions et s’assurer d’avoir toutes les pièces et de la quincaillerie mentionnées avant de débuter le montage. P- Panneau inférieur du tiroir Q- Support de roulettes R- Rail de guidage (Qté...
  • Page 26 Montage du tiroir REMARQUE : Veuillez ne pas complètement serrer les boulons avant d’avoir fini le montage de toutes les pièces. Une fois assemblées, revenez en arrière et serrez tous les boulons. Cela facilitera l’assemblage. 1. Déballez l’unité et assurez-vous d’avoir en mains toute la quincaillerie et toutes les pièces requises. Assemblez l’unité...
  • Page 27 Montage du tiroir 4. Collez les petites chevilles en bois (4) dans les trous intérieurs des panneaux latéraux supérieurs du tiroir (J et K) et de l'autre panneau arrière du tiroir (N) comme illustré. Les coins arrondis sont situés à l'avant de l'unité. 5.
  • Page 28 Montage du tiroir 6. Fixez une roulette pivotante (U) au support de roulette (Q) avec quatre vis de 15 mm (8). Les rainures sont alignées et sont dirigées vers l’intérieur. 7. Orientez et fixez un panneau arrière de tiroir (N) entre les panneaux latéraux supérieurs du tiroir (J et K) avec quatre vis de 38 mm (7).
  • Page 29 Montage du tiroir La roulette sera tournée vers le sol lorsque l’appareil est tourné vers le haut. 8. Alignez et fixez le support inférieur du tiroir (O) au panneau latéral gauche du tiroir inférieur (L) en engageant un petit verrou à came (1). (Voir la page 3 sur le supplément de fonctionnement du système de verrouillage à...
  • Page 30 Montage du tiroir 12. Fixez le panneau avant du tiroir supérieur (H) aux panneaux latéraux du tiroir supérieur (J et K) en engageant quatre petits verrous à came (1). 13. Fixez le panneau avant du tiroir inférieur (I) aux panneaux latéraux du tiroir inférieur (L et M) et au panneau inférieur du tiroir (O) en engageant six petits verrous à...
  • Page 31 Montage du tiroir Le côté haut est tourné vers l’intérieur. 15. Placez deux rails de guidage (R) sur les côtés supérieurs du tiroir (J et K) avec le côté le plus haut tourné vers l’intérieur. 16. Placez deux supports de dossier (S) sur les rails de guidage (R) installés sur chaque kit de tiroir. Faites glisser les crochets vers l’avant et vers l’arrière pour maintenir les dossiers suspendus organisés.
  • Page 32: Instructions De Montage

    Instructions de montage 18. Collez les grandes chevilles en bois (5) dans les trous intérieurs des panneaux (B et C) et de la barre transversale (G). 19. Collez douze chevilles en bois (5) dans les trous intérieurs du panneau arrière (D) et des entretoises inférieures (E et F).
  • Page 33 Instructions de montage Les trous pilotes pour les roulettes sont orientés vers l’extérieur. 20. Orientez et fixez la civière arrière inférieur (F) au panneau arrière (D) en engageant deux grands verrous à came (2). 21. Alignez et fixez le panneau arrière (D) et la civière arrière inférieur (F) assemblés au panneau latéral gauche (B) en engageant cinq grands verrous à...
  • Page 34 Instructions de montage Les trous pilotes pour les roulettes sont orientés vers l’extérieur et la découpe est située à l'avant. 22. Orientez la civière avant inférieur (E) au panneau latéral gauche (B) en engageant deux grands verrous à came (2). Le verrou à...
  • Page 35 Instructions de montage 24. Répétez le même processus pour fixer le panneau latéral droit (C) à l’extrémité opposée. 25. Alignez et fixez le panneau supérieur (A) aux panneaux (B, C et D) en engageant six grands verrous à came (2).
  • Page 36 Instructions de montage 26. En utilisant les trous pilotes comme guide, fixez deux roulettes de verrouillage (T) à la civière avant inférieur (E) et deux roulettes pivotantes (U) à la civière arrière inférieur (F) avec quatre vis (8) de 15 mm par roulette.
  • Page 37 Instructions de montage Installation du tiroir Chariot à billes DEVANT DEVANT Chariot à billes 28. Insérez le tiroir inférieur assemblé avec la roulette dans le cadre inférieur. Tirez complètement les glissières à billes vers l’avant (y compris le chariot à billes). Ensuite, alignez les coulisses du tiroir assemblé...
  • Page 38 Instructions de montage Les chemises format lettre sont suspendues directement sur les rails de guidage (R). Disposez-les d’avant en arrière pour maximiser l’espace d’archivage. Les chemises de classement format légal sont suspendues aux supports de dossiers (S). Faites glisser les supports de dossiers vers l’avant ou vers l’arrière pour ajuster la taille en fonction des dimensions de votre dossier.
  • Page 39 Si la fabrication ou les matériaux de ce produit s’avéraient défectueux suite à une utilisation normale, nous le réparerons ou le remplacerons jusqu’à concurrence d’un (1) an après la date d’achat. Chaque produit de Whalen Furniture est conçu pour répondre aux normes les plus strictes. Nous vous garantissons d’apprécier sur-le-champ la valeur de nos meubles de qualité.
  • Page 41 NÚMERO de LOTE: FECHA de COMPRA: / Archivero móvil Breenly Modelo # SPUS-BRMF-WH ENSAMBLE POR ADULTO REQUERIDO POR LA PRESENCIA DE PARTES PEQUEÑAS, PUNTOS FILOSOS, Y BORDES FILOSOS Si tienen alguna pregunta acerca del ensamble o si alguna parte está faltante, no retorne esté producto a la tienda donde lo compro.
  • Page 42 M Á X I M O P E S O R E C O M E N D A D O FABRICANTE: Whalen Furniture Manufacturing CATALOGO : Archivero móvil Breenly MODELO # SPUS-BRMF-WH CARGA MÁXIMA 22.7 kg / 50 lb.
  • Page 43 IMPORTANTE Antes de comenzar: Abra, identifique y cuente todas las partes antes del ensamble. Coloque los componentes en una superficie plana y no abrasiva. Usted necesitara las partes identificadas en la página 4 y 5 de este manual de instrucciones. NOTA: Es muy importante utilizar pegamento con los pernos.
  • Page 44 Lista de partes y material de ferretería Por favor lea completamente las instrucciones y verifique que estén todas las partes y partes de ferretería antes de iniciar el ensamble. A- Panel superior (Cant. 1) B- Panel izquierdo (Cant. 1) C- Panel derecho (Cant. 1) (Cant.
  • Page 45 Lista de partes y material de ferretería Por favor lea completamente las instrucciones y verifique que estén todas las partes y partes de ferretería antes de iniciar el ensamble. P- Panel inferior del cajón Q- Soporte de la rueda R- Riel de guía (Cant.
  • Page 46 Ensamble del cajón NOTA: Por favor no apriete completamente todos los pernos, hasta que termine con el ensamble de las partes. Después, asegúrese de apretar todos los pernos. Esto hará el ensamble más fácil. 1. Desempacar la unidad y confirmar que se tiene todo el material de ferretería y partes requeridas. Ensamblar la unidad en un piso alfombrado o en el cartón vacío para evitar rasguños.
  • Page 47 Ensamble del cajón 4. Pegue las clavijas de madera pequeñas (4) en los orificios internos de los paneles laterales del cajón superior (J y K) y el otro panel posterior del cajón (N) como se muestra. Las esquinas redondeadas se encuentran en la parte delantera de la unidad.
  • Page 48 Ensamble del cajón 6. Fije una rueda sin bloqueo (U) al soporte de la rueda (Q) con 4 pernos de 15 mm (8). Las ranuras se alinean las unas con las otras y apuntan hacia adentro. 7. Oriente y fije un panel posterior del cajón (N) entre los paneles laterales del cajón superior (J y K) con cuatro pernos de 38 mm (7).
  • Page 49 Ensamble del cajón La rueda apuntara hacia el piso cuando la unidad este en posición vertical. 8. Alinee y fije el soporte inferior del cajón (O) al panel lateral izquierdo del cajón inferior (L) enganchando una tuerca de fijación (1). (Consulte la página 3 del sistema de tuerca de fijación). 9.
  • Page 50 Ensamble del cajón 12. Fije el panel frontal del cajón superior (H) a los paneles laterales del cajón superior (J y K) enganchando cuatro tuercas de fijación pequeñas (1). 13. Fije el panel frontal del cajón inferior (I) a los paneles laterales del cajón inferior (L y M) y al panel inferior del cajón (O) enganchando seis tuercas de fijación pequeñas (1).
  • Page 51 Ensamble del cajón El lado alto apunta hacia adentro. 15. Posicionar dos rieles de guía (R) en los lados superiores del cajón (J y K) con el lado alto apuntando hacia adentro. 16. Coloque dos rieles para archivos (S) en los rieles de guía (R) instalados en cada juego de cajones. Deslizar los rieles para archivos hacia enfrente y hacia atrás para organizar los archivos colgados.
  • Page 52 Instructivo de ensamble 18. Pegue las clavijas de madera grandes (5) en los orificios internos de los paneles (B y C) y el soporte (G). 19. Pegue doce clavijas de madera grandes (5) en los orificios internos del panel posterior (D) y los soportes inferiores (E y F).
  • Page 53 Instructivo de ensamble Los agujeros piloto para las ruedas apuntan hacia afuera. 20. Oriente y fije el soporte inferior posterior (F) al panel posterior (D) empleando 2 tuercas de fijación grandes (2). 21. Alinee y fije el panel posterior ensamblado (D) y el soporte inferior posterior (F) al panel izquierdo (B) enganchando cinco tuercas de fijación grandes (2).
  • Page 54 Instructivo de ensamble Los agujeros pilotos para ruedas apuntan hacia afuera y el corte se encuentra en la parte delantera. 22. Oriente el soporte inferior frontal (E) al panel izquierdo (B) empleando 2 tuercas de fijación grandes (2). La tuerca de fijación apuntara hacia el piso cuando la unidad esté...
  • Page 55 Instructivo de ensamble 24. Repetir el mismo proceso para adjuntar el panel derecho (C) al lado opuesto. 25. Alinee y fije el panel superior (A) a los paneles (B, C y D) empleando 6 tuercas de fijación grandes (2).
  • Page 56 Instructivo de ensamble 26. Usando los agujeros pilotos como guía, adjuntar 2 ruedas con bloqueo (T) al soporte inferior frontal (E) y 2 ruedas sin bloqueo (U) al soporte inferior posterior (F) con 4 pernos de 15 mm (8) por rueda. 27.
  • Page 57 Instructivo de ensamble Instalación del cajón Carrito de baleros FRENTE FRENTE Carrito de baleros 28. Insertar el cajón inferior ensamblado con la rueda en el marco inferior. Extender los carriles de la corredera de baleros en los paneles todo el camino hacia enfrente (incluyendo el carrito de baleros). Luego alinear los complementos de corredera en los cajones ensamblados con los carriles de corredera y empujar el cajón hacia adentro hasta que tope.
  • Page 58 Instructivo de ensamble Las carpetas de archivos de tamaño carta cuelgan directamente de los rieles de guía (R). Organice de adelante hacia atrás para maximizar el espacio del gabinete. Las carpetas de archivos de tamaño legal cuelgan de los rieles para archivos (S). Deslice los rieles para archivos hacia adelante o hacia atrás para ajustar el tamaño de acuerdo con las dimensiones de su carpeta.
  • Page 59: Mantenimiento Y Cuidados

    Si esté producto tiene algun defecto de ensamble o material, o si tiene alguna falla en uso normal, nosotros lo repararemos o lo re-emplazaremos hasta por un año à partir de la fecha de compra. Todo producto de Whalen Furniture es diseñado para alcanzar sus espectativas más altas. Nosotros le garantizamos que inmediatamente podrá...
