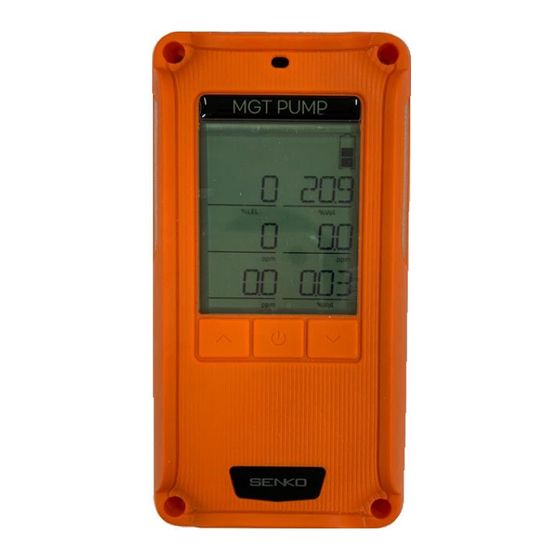

SENKO SP-MGTP User Manual
Portable multi gas detector with pump
Hide thumbs
Also See for SP-MGTP:
- User manual (25 pages) ,
- User manual (25 pages) ,
- User manual (28 pages)
Subscribe to Our Youtube Channel
Related Manuals for SENKO SP-MGTP
Summary of Contents for SENKO SP-MGTP

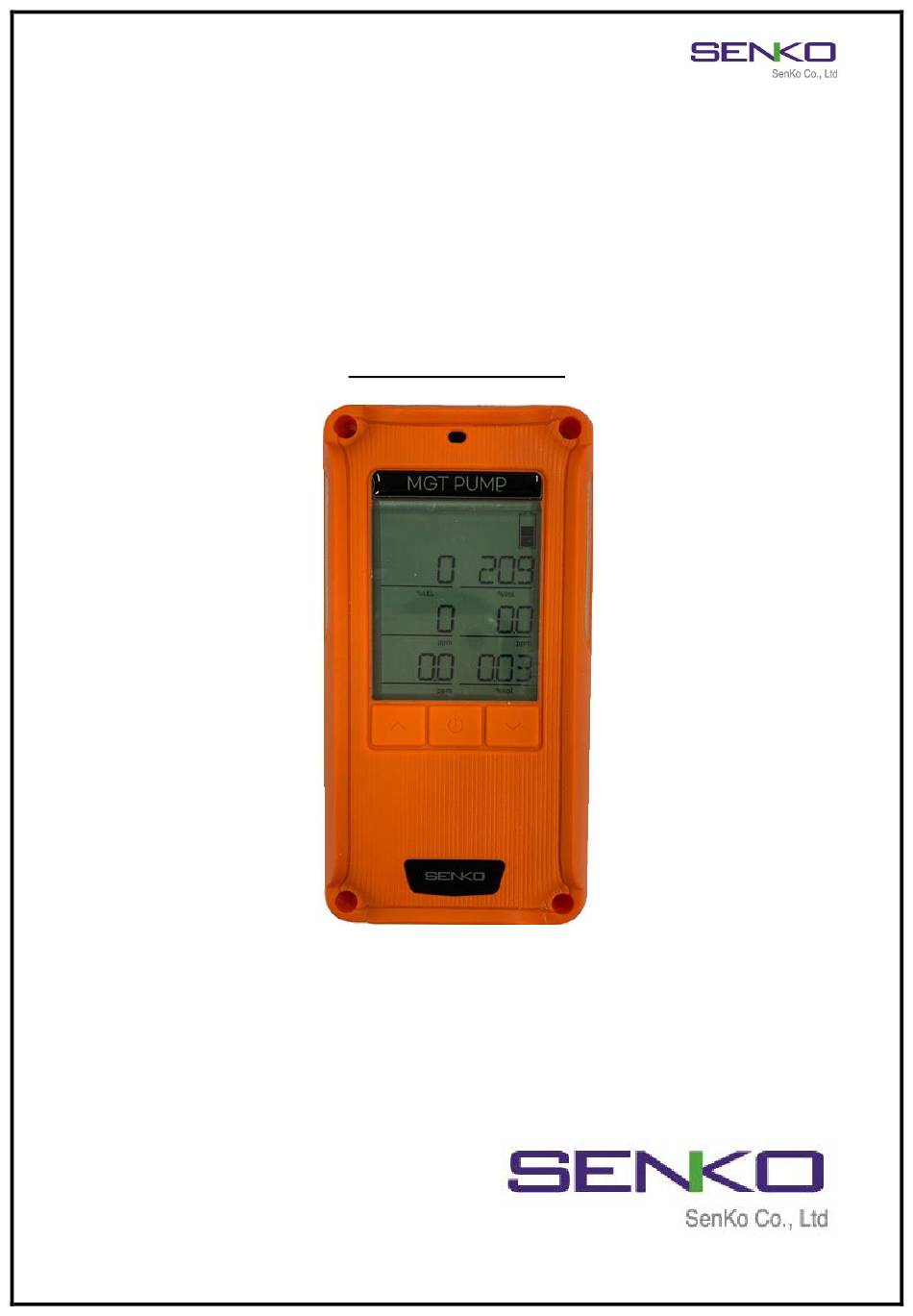

- Page 1 SP-MGT Pump User Manual SP-MGTP (Portable Multi Gas Detector with Pump) User Manual...
- Page 2 니터에 동시에 표시합니다. 조작이 쉽고 간단합니다. 이 장치는 농도가 안전 가스 수준을 초과하면 경보, LED, 진동으로 작업자에게 위험을 경고합니다. 이 장치는 가스 농도를 실시간으로 보여주고 최대 및 최소 농도를 식별합니다. 설정 값은 SENKO IR-LINK(옵션)를 통해 수정할 수 있습니다. Warning 부품을 교체하거나 변경하지 마십시오. 이 경우 보증기간 내라도 보증 및 안전성을 보증하지 않습니다.
- Page 3 야 합니다. 충전기의 최대 전압 및 전류는 각각 6.3 Vdc + 허용 오차 및 1.2 A를 초과하지 않아야 하며 충전 시스템에 의해 Um = 6.3 Vdc로 추가 제한되어야 합니다. 충전 중 주변 온도는 0 °C ~ 45 °C 범위 여야 합니다. 배터리 및 센서는 유해 가스가 없는 안전 구역에서 SENKO 공인 서비스 제공업체에서 교체해야 합니 ➢ 다.
-
Page 4: Table Of Contents
SP-MGT Pump User Manual Contents Contents ..........................................4 Product Overview ....................................6 Activation ........................................ 7 2.1. Switch On ....................................7 2.2. Switch Off ....................................7 Pump......................................... 7 3.1. Pump Test ...................................... 7 3.2 Filter Replacement ..................................8 3.3 Regulator ......................................8 Display ........................................ - Page 5 SP-MGT Pump User Manual Specification ....................................... 20 7.1. Sensor Specification ................................20 7.2. SP-MGTP Specification ................................21 7.3. Storage condition ..................................21 7.4. Certification ....................................22 Failure / Escape ....................................24 Trouble-shooting ....................................24 10. Maintenance & Replacement ............................... 25 10.1.
-
Page 6: Product Overview
SP-MGT Pump User Manual Product Overview LCD display symbols High Alarm Fresh Air Calibration Device Stabilization & Low Alarm Config View & Calibration Succeeded Alarm Condition Standard Gas Calibration STEL Alarm Remaining Battery TWA Alarm... -
Page 7: Activation
SP-MGT Pump User Manual Activation 2.1. Switch On 전원 버튼을 2초간 길게 누르면 카운트 sys boot 표시가 되면서 장치가 켜집니다. 장치가 켜지면 버전 표시 -> LCD 점검 -> SYS Test 카운트 10초 후 warmup 이 진행됩니다. (카운트다운 10초간 문제가 발생할 경우 Error mode 진입하며 Err code를 제공합니다 - Failure / Escape 참조) Gas Measuring Mode Initial Setting Mode... -
Page 8: Filter Replacement
SP-MGT Pump User Manual 3.2 Filter Replacement 가스 인입부는 미립자 필터와 멤브레인 필터로 보호됩니다. 필터가 막히면 샘플링 시스템이 작동하지 않 고 경고 알람이 1초마다 활성화됩니다. 필터 창 색상을 육안으로 확인하여 필터에 이물질이나 장애물이 없는지 확인하십시오. 필터를 교체해야 하는 경우 두 개의 나사를 풀고 새 필터로 교체하십시오. 새 필터로 교체한 후 나사를 다시 조립하여 계 속... -
Page 9: Display Mode
SP-MGT Pump User Manual 4.2. Display Mode 위와 같은 14가지 모드의 표시는 △ 또는 ▽ 버튼을 누를 때마다 측정모드에서 나타난다. -
Page 10: Display Mode In Detail
SP-MGT Pump User Manual 4.2.1 Display Mode in Detail LCD Display Images Description in Detail 측정모드(기본 표현) ➢ 대기의 현재 가스 수준과 배터리 전원 수준을 표시합니다. ➢ 장치에서 감지한 최소 가스 농도. ➢ * 대기 중 산소 농도는 일반적으로 20.9%vol을 나타냅니다. 장치가... - Page 11 SP-MGT Pump User Manual 설정된 STEL 알람 값 표시 ➢ 설정된 TWA 알람 값 표시 ➢ 버전, 남은 배터리전압, 현재 온도(섭씨) ➢ 기기에 설정된 Date / Time ➢ 마지막으로 진행한 Calibration 일자(01.01= 1월1일) ➢ Calibration interval 설정 시 남은 일 수 표시(Default : N/A) ➢...
-
Page 12: Alarm Display
SP-MGT Pump User Manual 4.3. Alarm Display Type Set-Off Condition LCD Display Alarm Sound & Vibration Display icon & LOW Alarm Exceed LOW alarm value gas concentration levels displayed icon & HIGH Alarm Exceed HIGH alarm value gas concentration levels displayed icon &... -
Page 13: Battery Display
IR-LINK(옵션)를 이용하여 변경할 수 있습니다. - 표시 억제에 대한 설명은 컴퓨터의 IR-LINK(옵션)를 사용하여 변경할 수 있습니다. Bump Test Interval (SENKO IR-LINK Options): 정기적으로 장치를 점검하도록 사용자에게 알립니다. Calibration Interval (SENKO IR-LINK Options): 정기적으로 사용자에게 센서 보정을 하도록 알립니다. Self-Test Interval (SENKO IR-LINK Options): 정기적으로 사용자에게 자가 테스트 진행하도록 알립니다. -
Page 14: Setting And Operation
SP-MGT Pump User Manual Setting and Operation △ + ▽ 키를 동시에 2초간 누를 경우 설정 모드로 진입합니다. 설정 모드로 진입한 경우 아래와 같이 Alarm Menu, Calibration Menu, Test(Inspection) Menu, Set Menu 로 총 4가지 메뉴가 나타나며 4가지 메 뉴에서 사용자가 변경하고자 하는 메뉴에 진입하여 진행할 수 있습니다(선택한 메뉴에서 전원 키 입력 후... -
Page 15: Calibration Menu
SP-MGT Pump User Manual 각 모드에서 전원 버튼을 짧게 입력 시 설정 및 Clear 가능합니다 ALR SET : Low, High, STEL, TWA 알람 값 변경 MIN MAX CLR : 측정된 농도의 최대값, 최소값 삭제 STEL TWA CLR : 측정된 농도의 STEL, TWA 값 삭제 ModE SET : 자동... -
Page 16: Span 보정 환경 설정
10초 카운트 다운이 끝나면 성공/실패를 표시합니다(OK or FA). 완료가 되면 전원 버튼을 살짝 눌러 이전 메뉴로 돌아갑니다(카운트 다운 중에 전원 버튼을 살짝 누르게 되면 보정이 중지됩니다) Note: “FA” 가 계속되면 센서 교체 또는 장비 수리가 필요할 수 있으므로 Senko 또는 구매한 매장에 문의 바랍니다... -
Page 17: Span 보정 (Standard Gas Calibration) 진행 절차
보정이 실패한 후에는 측정모드에서 Gas Title 가 blinking 되면서 보정이 안된 경우를 표시합니다. 정상적으로 보정이 완료된 후에 blinking 이 사라집니다. Note: “FA” 표시가 계속되면 센서 교체 또는 장비 수리가 필요할 수 있으므로 Senko 또는 구매한 매장에 문의 바랍니다. <Caution> 기기 출고 전에 SENKO CO.LTD.에서 초기 교정을 실시합니다. 교정 값은 장치에 저장되므로... -
Page 18: Set Menu
SP-MGT Pump User Manual Self-Test : LCD -> Buzzer -> LED -> Backlight Yellow -> Backlight Red -> Motor -> Memory 범프런 디스플레이에서 전원 버튼을 눌러 모드에 들어간 후 각 센서에 대해 켜짐 또는 꺼짐을 선택합니 다. 튜브를 부착하고 카운트다운이 시작되면 가스를 적용합니다. 테스트에 통과하면 "OK"가 표시됩니다. 테스트에... -
Page 19: Configure Detector
위치하면 통신이 연결 됩니다. IR-Link 프로그램에서 원하는 설정을 변경 한 후 저장을 진행하면 SP-MGTP 의 설정이 변경 됩니다. Note: IR-LinK 를 통해서 SP-MGTP 의 설정을 변경하고자 할 경우, 변경되는 설정 값 및 변경 사항을 면밀히 검토 하시기 바랍니다. <PID Response Factor 변경>... -
Page 20: Specification
Time, Date of executing IR-LINK, Concentration, Alarm Types, Data Log Options Specification 7.1. Sensor Specification SP-MGTP는 산소, 황화수소, 가연성 가스, 일산화탄소, 이산화탄소, 휘발성유기화합물(VOC) 및 기타 독성 가스의 존재 를 감지하도록 설계되었습니다. 가스 별 측정 범위 및 타입 Measuring Range Sensor Type... -
Page 21: Sp-Mgtp Specification
SP-MGT Pump User Manual 7.2. SP-MGTP Specification Model SP-MGTP Display Segment LCD display, LCD Backlight, Indicator LED 3 Operation and programming Keys Electrochemicals for Toxics and Oxygen , ppb and ppm PID , combustible LEL and NDIR , Sensor CO2 NDIR... -
Page 22: Certification
IECEx IECEx CSA 23.0016X IEC 60079-0: 2017 Ed. 7 IEC 60079-1: 2014-06 Ed. 7 SP-MGTP-P0 Series IEC 60079-11: 2011 Ed. 6 (Ex da ia IIC T4 Ga or Ex da ia IIB T4 Ga) SP-MGTP-N0 Series (Ex ia IIC T4 Ga or Ex ia IIB T4 Ga) - Page 23 SP-MGT Pump User Manual SP-MGTP-N0 Series: Ex ia IIC T4 Ga Ex ia IIB T4 Ga SP-MGTP-N1 Series: Ex db ia IIC T4 Gb Ex db ia IIB T4 Gb SP-MGTP-N2 Series: Ex db ia IIC T4 Gb Ex db ia IIB T4 Gb...
-
Page 24: Failure / Escape
SP-MGT Pump User Manual Failure / Escape 장비가 정상적으로 동작하지 않을 경우 기기는 LCD에 Error Code를 반환합니다. 아래와 같이 LCD에 Code번호를 나타내며 Error 일 경우에는 아래와 같이 상태를 확인해야 합니다. Code 설 명 조 치 Err – 1 Pump 동작 Error 펌프... -
Page 25: Maintenance & Replacement
10.1. Charging SENKO에서 제공하는 충전 아답터를 사용하시고 아래의 주의 사항에 따라 충전하시기 바랍니다. <충전시 주의 사항> - SP-MGTP 충전 시 상온(0°C ~ 40°C)에서 충전할 것을 권장 합니다. - 어댑터를 SP-MGTP에 단단히 체결 하십시오. - 백라이트는 충전이 진행되는 동안 1초마다 On/Off 됩니다. - Page 26 SP-MGT Pump User Manual Limited Warranty SENKO는 정상적인 사용 및 서비스 하에서 제조자 또는 제품의 공인 대리점에서 제품을 구입한 날로부터 2년 동안 제조 및 재료의 결함이 없음을 보증합니다. 제조업체는 테스트 및 검사 결과 제품의 결함이 존재하지 않거나 구매자(또는 제3자)의 오용, 태...
