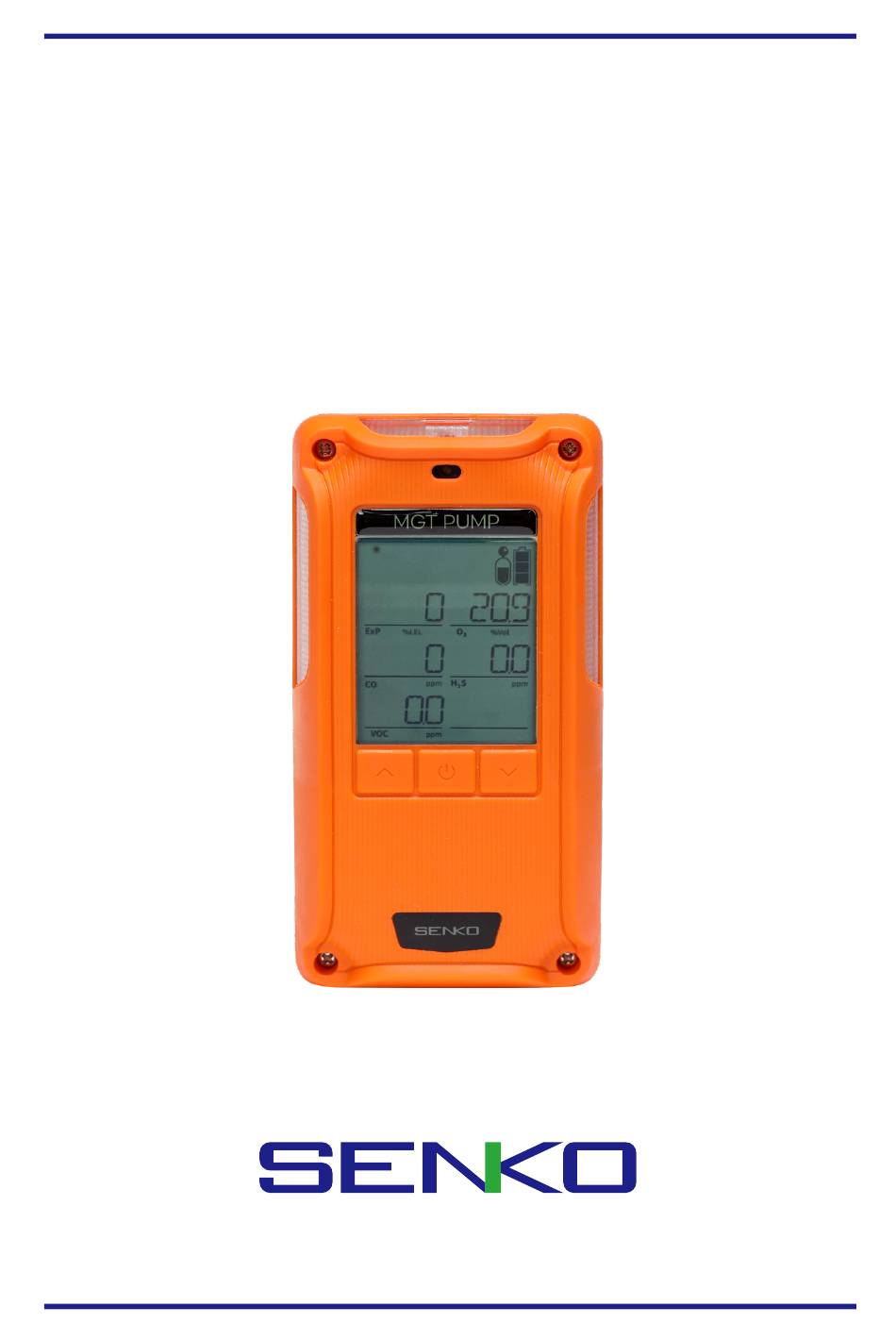

- Page 1 SP-MGTP Portable Multi Gas Detector with Pump USER MANUAL www.senko.co.kr...
-
Page 2: Table Of Contents
SP-MGTP USER MANUAL CONTENTS Product Overview ..........................5 1.1. Introduction ....................................5 1.2. Specification ....................................5 1.3. Sensor Specification ..................................6 1.4. LCD Display Symbols .................................. 6 Activation ............................... 7 2.1. Switch On ......................................7 2.2. Switch Off ......................................7 Pump ............................... - Page 3 SP-MGTP USER MANUAL WARNING Warning 부품을 교체하거나 변경하지 마십시오. 이 경우 보증기간 내라도 보증 및 안전성을 보증하지 Ø 않습니다. 사용하기 전에 센서, LED 또는 버저/펌프 구멍 표면의 이물질을 제거하십시오. Ø 알람 수준 이상의 가스를 통해 가스 센서의 성능을 정기적으로 테스트하십시오.
- Page 4 를 초과하지 않아야 하며 충전 시스템에 의해 Um = 6.3 Vdc로 추가 제한되어야 합니다. 충전 중 주 변 온도는 0 °C ~ 45 °C 범위 여야 합니다. Ø 배터리 및 센서는 유해 가스가 없는 안전 구역에서 SENKO 공인 서비스 제공업체에서 교체해야 합 니다. Caution Ø...
-
Page 5: Product Overview
USER MANUAL 1. Product Overview 1.1. Introduction SP-MGTP는 가스와 관련된 위험한 환경을 경고하는 펌프가 내장된 휴대용 다 중 가스 감지기입니다. 감지기는 최대 6가지 가스(산소, 일산화탄소, 황화수소, 독성, 이산화탄소, 가연성 가스)의 농도를 LCD 모니터에 동시에 표시합니다. 조 작이 쉽고 간단합니다. 이 장치는 농도가 안전 가스 수준을 초과하면 경보, LED, 진동으로... -
Page 6: Sensor Specification
SP-MGTP USER MANUAL 1.3. Sensor Specification SP-MGTP는 산소, 황화수소, 가연성 가스, 일산화탄소, 이산화탄소, 휘발성유기화합물(VOC) 및 기타 독 성 가스의 존재를 감지하도록 설계되었습니다. Measuring Range Sensor Type Oxygen 0~30 %vol Electrochemical Carbon Monoxide 0~2000ppm Electrochemical Hydrogen Sulfide 0~100ppm Electrochemical Combustible Gas... -
Page 7: Activation
SP-MGTP USER MANUAL 2. Activation 2.1. Switch On 전원 버튼을 2초간 길게 누르면 카운트 sys boot 표시가 되면서 장치가 켜집니다. 장치가 켜지면 버전 표 시 -> LCD 점검 -> SYS Test 카운트 10초 후 warmup 이 진행됩니다. (카운트다운 10초간 문제가 발생할 경우 Error mode 진입하며 Err code를 제공합니다 - Failure / Escape 참조) -
Page 8: Pump
SP-MGTP USER MANUAL 3. Pump 3.1. Pump Test 가스튜브가 변경되거나 장비에 다시 연결될 때마다 감지기의 pump 위치를 막아 샘플링 테스트를 해야 합 니다. 가스 흐름이 차단되면 감지기가 1초마다 경보를 보냅니다. 정상적인 경우는 경보가 울리지 않습니다. 3.2. Filter Replacement 가스 인입부는 미립자 필터와 멤브레인 필터로 보호됩니다. 필터가 막히면 샘플링 시스템이 작동하지 않고... -
Page 9: Display Mode
SP-MGTP USER MANUAL 4.2. Display Mode 위와 같은 14가지 모드의 표시는 △ 또는 ▽ 버튼을 누를 때마다 측정모드에서 나타납니다. Measure Value(Min) Measure Value(Max) Measure Value(STEL) Measure Value(TWA) Alarm Value(1 Alarm Value(2 Alarm Value(STEL) Alarm Value(TWA) Version / Battery / Calibration... -
Page 10: Display Mode In Detail
SP-MGTP USER MANUAL 4.2.1. Display Mode in Detail LCD Display Description in Detail 측정모드 ( 기본 표현 ) 대기의 현재 가스 수준과 배터리 전원 수준을 표시합니다 장치에서 감지한 최소 가스 농도. * 대기 중 산소 농도는 일반적으로 20.9%vol을 나타냅니다. 장치가 감지한 최대 농도. - Page 11 SP-MGTP USER MANUAL LCD Display Description in Detail 설정된 low 알람 값 표시 설정된 High 알람 값 표시 설정된 STEL 알람 값 표시 설정된 TWA 알람 값 표시 버전, 남은 배터리전압, 현재 온도(섭씨)
- Page 12 SP-MGTP USER MANUAL LCD Display Description in Detail 기기에 설정된 Date / Time 마지막으로 진행한 Calibration 일자(01.01= 1월1일) Calibration interval 설정 시 남은 일 수 표시(Default : N/A) Bump interval 설정 시 남은 일 수 표시(Default : N/A)
-
Page 13: Alarm Display
SP-MGTP USER MANUAL 4.3. Alarm Display Type Trigger Condition LCD Display Alarm Sound icon & gas Low Alarm Exceed LOW alarm value concentration levels displayed icon & gas High Alarm Exceed HIGH alarm value concentration levels displayed icon & gas... -
Page 14: Battery Display
가스 경보기의 공장 설정은 비래칭입니다. 1차 및 2차 알람, STEL/TWA도 래칭 옵션 설정은 컴퓨터에서 IR-LINK(옵션)를 이용하여 변경할 수 있습니다. 표시 억제에 대한 설명은 컴퓨터의 IR-LINK(옵션)를 사용하여 변경할 수 있습니다. Bump Test Interval (SENKO IR-LINK Options): 정기적으로 장치를 점검하도록 사용자에게 알립니다 Calibration Interval (SENKO IR-LINK Options): 정기적으로... -
Page 15: Alarm Menu
SP-MGTP USER MANUAL Alarm Calibration Inspect Setup Self Test(Pump test 포 Zero 보정 기능 Back-light On/Off 설정 알람 설정 값 변경 함) 측정 된 Min, Max 값 Span 보정 기능 LED On/Off 기능 Bump Test Clear 측정 된 TWA, STEL Buzzer On/Off 기능... -
Page 16: Calibration Menu
SP-MGTP USER MANUAL 5.2. Calibration Menu Cal Menu 화면에서 전원 버튼을 짧게 누를 경우 Zero, Span Calibration 모드로 나타납니다. Zero Run 모 드에서 △ or ▽ 키를 짧게 입력하게 되면 아래 그림과 같이 2가지의 하위 메뉴가 표시되며 진행하고자 하 는 메뉴에서 전원 키를 짧게 입력하면 진입하게 됩니다. -
Page 17: Zero 보정 (Fresh Air Calibration) 진행 절차
10초 카운트 다운이 끝나면 성공/실패를 표시합니다(OK or FA). 완료가 되면 전원 버튼을 살짝 눌러 이전 메뉴로 돌아갑니다(카운트다운 중 전원 버튼을 살짝 누르게 되면 보정이 중지됩니다) NOTE “FA” 가 계속되면 센서 교체 또는 장비 수리가 필요할 수 있으므로 Senko 또는 구매한 매장에 문의 바 랍니다. Sensor On / Off... -
Page 18: Span 보정 (Standard Gas Calibration) 진행 절차
보정이 실패한 후에는 측정모드에서 Gas Title이 blinking 되면서 보정이 안된 경우를 표시합니다. 정상적 으로 보정이 완료된 후에 blinking이 사라집니다. NOTE “FA” 가 계속되면 센서 교체 또는 장비 수리가 필요할 수 있으므로 Senko 또는 구매한 매장에 문의 바 랍니다. CAUTION 기기 출고 전에 SENKO CO.LTD.에서 초기 교정을 실시합니다. 교정 값은 장치에 저장되므로 부정확한... -
Page 19: Set Menu
SP-MGTP USER MANUAL Sensor On / Off Countdown Pass / Fail IMPORTANT 범프 테스트를 수행하기 전에 모든 센서가 예열 되었는지 확인하십시오. 센서를 예열하는 데 약간의 시 간이 걸립니다. 센서 판독 값을 보면 센서 워밍업을 구분할 수 있습니다. 감지기가 예열되지 않으면 마... -
Page 20: Configure Detector
⑧ INIT SET : Setting initialize 5.5. Configure Detector IR-Link 와 IR-Link 프로그램을 이용하여 SP-MGTP 의 모든 설정을 진행할 수 있습니다. IR-Link PC 프 로그램을 컴퓨터에 설치한 후 IR-Link를 연결하여 SP-MGTP 상단에 위치한 IrDA 와 마주 보게 위치하면 통신이 연결됩니다. -
Page 21: Certification
Certifications Standards IECEx IECEx IEC 60079-0: 2017 Ed. 7 SP-MGTP-P0 Series CSA 23.0016X IEC 60079-1: 2014-06 Ed. 7 Ex da ia IIC T4 Ga IEC 60079-11: 2011 Ed. 6 or Ex da ia IIB T4 Ga... - Page 22 SP-MGTP USER MANUAL IEC 60079-0: 2017 Ed. 7 KTL 23- SP-MGTP-N0 Series IEC 60079-1: 2014-06 Ed. 7 KA2BO-0353X Ex ia IIC T4 Ga IEC 60079-11: 2011 Ed. 6 KTL 23- SP-MGTP-N2 Series KA2BO-0354X Ex db ia IIC T4 Gb KTL 23-...
-
Page 23: Failure / Escape
SP-MGTP USER MANUAL 8. Failure / Escape 장비가 정상적으로 동작하지 않을 경우 기기는 LCD에 Error Code를 반환합니다. 아래와 같이 LCD에 Code 번호를 나타내며 Error 일 경우에는 아래와 같이 상태를 확인해야 합니다. Code Description Solution Pump 동작 Error 펌프 입구에 이물질 확인 후 전원 OFF->ON Err –... -
Page 24: Maintenance & Replacement
가스통을 사용하기 전에 사용기한을 확인하고 사용기한이 지난 경우에는 사용하지 마세요. 실린더를 사용 할 때 수요 흐름 조절기를 실린더에 연결해야 합니다. 10.3. Battery SENKO에서 제공하는 충전 어댑터로 배터리를 충전하십시오. 충전은 0°C ~ 40°C 범위의 온도에서 이루어 져야 합니다. 10.4. Pump 튜브를 교체하거나 검출기에 다시 연결하는 경우 샘플링 테스트는 튜브 끝을 막고 수행해야 합니다. 흐름... -
Page 25: Limited Warranty
로 수리 또는 개조하거나 화재, 번개, 침수 또는 기타 위험 요소에 의한 손상을 포함하여 의도된 사용 범 위를 벗어나는 기타 손상 원인은 제조업체의 책임을 무효화합니다. 해당 보증 기간 동안 제품이 제조업체 사양에 따라 작동하지 않을 경우 제품의 공인 대리점 또는 SENKO 서비스 센터(+82-31-492-0445)에 수리/반품 정보를 문의하십시오.
