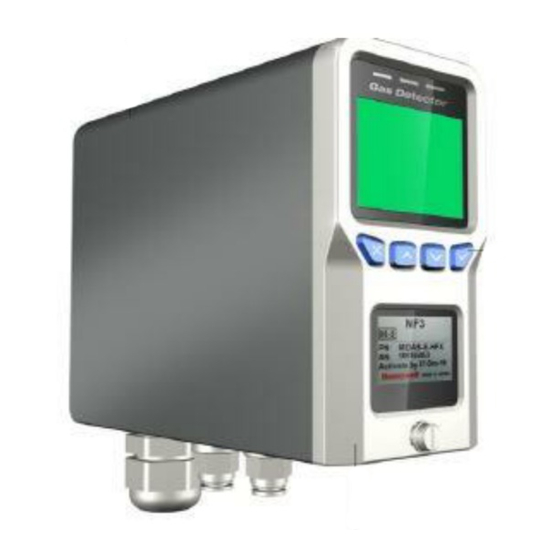

Summary of Contents for SENKO SI-H100

  • Page 2: Table Of Contents

    2) Setup/Calibration/Review List 기본15 3) Setup/Calibration Menu 변경 기본15 4) SET 1 .............. 16 5) SET 2 .............. 18 6) SET 3 .............. 20 7) Calibration ..........21 8) Review ............24 ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...
  • Page 3 2) TCP Interface setting ......25 3) MODBUS RS485/TCP Register ..25 12. 설치 케이블 길이 ............. 28 13. Error Code ..............29 14. 품질 보증(Warranty) ..........30 15. 개정이력 ............... 30 ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...

  • Page 4: 일반 설명

    << Operating Manual for Inhaled Gas Detector 1. 일반 설명 흡입식 가스감지기(SI-H100)는 케이스 내부에 있는 센서 카트리지를 통하여 샘플 가스를 원격으 로 흡입하여 실시간으로 측정합니다. 반도체나 여러 산업 현장에서 사용되거나 발생할 수 있는 다양한 가스관련 사고(질식, 중독, 화재 및 폭발, 부식 등)를 미연에 방지하거나 관리할 수 있도...

  • Page 5: 제품 구성

    << Operating Manual for Inhaled Gas Detector 2. 제품 구성 SI-H100은 케이스, 센서 카트리지, 메인 프레임, 설치 조립 받침대 이렇게 총 4부분으로 구성되 어 있습니다. 또한, NF3등과 같이 일반적으로 검지할 수 있는 가스센서가 없는 물질의 경우에도 열분해를 통 하여 검지 및 측정할 수 있도록 열분해 모듈(Pyrolyzer) 악세사리를 보유하여 별도 구매 시 추가...

  • Page 6: Overview

    << Operating Manual for Inhaled Gas Detector 3. Overview Figure 1 Overview ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...

  • Page 7: 제품 사양

    4 Button & RS485 & Ethernet 기기 보증기간 2년 센서 카트리지 보증기간 1년 원격 인터페이스 Ethernet , RS-485 배선 4 to 20mA / DC전원 / Relay : 최대 14 AWG ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...

  • Page 8: 제품 각부의 구성 및 명칭

    1) 전 면 Power LED(Green) Alarm1 LED(Red) Fault LED(Red) Alarm2 LED(Red) Down button Menu button Select button UP button Sensor cartridge window Thumb screw Gas outlet port Gas inlet port Cable Gland ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...

  • Page 9: 측 면

    << Operating Manual for Inhaled Gas Detector 2) 측 면 Unit cover 3) 후 면 Mount bracket hole cover ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...

  • Page 10: 밑 면

    Gas outlet port Ethernet/PoE socket Cable Gland 5) 제품 분해도 Mounting bracket assembly Main sampling assembly Sensor cartridge Unit cover Locking tabs Main sampling assembly & bracket assembly fixed screw ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...

  • Page 11: Able 결선 (Power Board)

    4to20mA out : Signal 4to20mA out : Ground Power cable : Ground Power cable : DC 24V Power ON/OFF switch Ethernet/PoE socket PoE로 전원 공급 시 PoE 스위치 허브 사용 해야함 ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...

  • Page 12: 외형도 (Dimensions)

    << Operating Manual for Inhaled Gas Detector 7. 외형도 (Dimensions) ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...

  • Page 13: Key 안내

    Select 선택 및 저장 2) Key State State Pressed Time Description Normal Key 100ms below Menu 변경 및 설정 값 변경 Long Key 1000ms over 각 설정에서 Focus 앞/뒤 이동 ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...

  • Page 14: Power On

    9. Power On ① 전원 전압을 확인 후 결선 ② Power LED(Green)가 점등이 되고, Version 정보 표시 후 측정(Measure)상태로 전환 ③ 소요 시간은 약 15sec Booting 및 Warm up 측정(Measure) ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...

  • Page 15: Menu 동작

    - Menu키를 누르면 Normal → SET 1 → SET 2 → SET 3 → CAL 으로 순환 변경 - Normal에서 Select키를 누르면 Review진입하고, Menu키를 누르면 Review에서 Normal 복귀 [Power On] [Normal Measure] [Review] [Calibration] ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...

  • Page 16: Normal Measurement Menu

    키 입력 시 3 → 6 → 5 → 3 순서로 Focus 이동 3. 설정 범위가 넘어 가는 숫자가 입력된 상태에서 Focus 가 이동하면 Max값이나 유효한 값으로 자동으로 변경 됨 ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...

  • Page 17: Set 1

    Up Long : 왼쪽으로 Focus이동 • Down Long : 오른쪽으로 Focus이동 • ▶ Menu키로 설정 취소, Select키로 설정 저장 ▶ 0 ~ 999 days까지 설정 가능 ▶ Default : 365 days ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...
  • Page 18 Up Long : 왼쪽으로 Focus이동 • Down Long : 오른쪽으로 Focus이동 • ▶ Menu키로 설정 취소, Select키로 설정 저장 ▶ 해당 설정된 값이 최종 농도에 곱하여 출력됨 ▶ Default : 1.00 ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...

  • Page 19: Set 2

    5) Alarm Relay : Alarm 발생 시 Relay를 동시에 동작 시킬 것인지 설정 6) Fault Latch : Fault 발생 후 자동/수동으로 해제할 것인지 설정 7) Fault Relay : Fault 발생 시 Relay를 동시에 동작 시킬 것인지 설정 ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...
  • Page 20 ▶ Up/Down 키를 눌러서 Alarm Relay 설정 ▶ Menu키로 설정 취소, Select키로 설정 저장 ▶ On : Alarm 발생 시 Relay 동작 Off : Alarm 발생 시 Relay 동작하지 않음 ▶ Default : On ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...

  • Page 21: Set 3

    ▶ Up/Down Long 키를 눌러서 Focus 이동 Up Long : 왼쪽으로 Focus이동 • Down Long : 오른쪽으로 Focus이동 • ▶ Menu키로 설정 취소, Select키로 설정 저장 ▶ Default : 192.168.000.200 ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...

  • Page 22: Calibration

    6) Flow CAL 2 : Flow Calibration 2 설정 7) 4mA CAL : 4-20mA DAC의 4mA Calibration 8) 20mA CAL : 4-20mA DAC의 20mA Calibration 9) Bump Test : Bump Test 수행 ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...
  • Page 23 ▶ Up/Down Long 키를 눌러서 지속적으로 숫자 조정 ▶ Menu키로 설정 취소, Select키로 설정 저장 ▶ Flow : 현재 유량 표시 500 cc/min 도달 시 설정 저장 ▶ Default : 60 Hz ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...
  • Page 24 ▶ Menu키로 설정 취소, Select키로 설정 저장 ▶ 20mA Calibration : 0 ~ 9999 전류계로 20mA가 측정되게 조정 ▶ Default : 1000 Bump Test ▶ Alarm/Fault 및 농도 표시 확인 Test Test Gas 주입 필요 ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...

  • Page 25: Review

    2) Max Range의 10%씩 증가함. (4-20mA 출력도 같이 출력됨) 3) TEST mode 에서 빠져 나올 때에는 MENU 키를 누르면 됨 4) TEST mode 에서 5분간 입력이 없을 시 Normal measure mode 로 복귀함 ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...

  • Page 26: Modbus Address Map

    Maintenance Mode 상태 Test Mode 10005 BIT7~0 Test Mode 상태 Calibration Mode 10006 BIT7~0 Calibration Mode 상태 Decimal Point 10007 BIT7~0 Decimal Point(0~3) Heartbeat 10008 BIT7~0 Heartbeat Bit(2초 간격 Toggle) ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...
  • Page 27 Reserved Flowrate 40011 BIT0~15 Flowrate(cc/min) Reserved 40012 BIT0~15 Reserved 40013 BIT0~15 실수형 Alarm 1 설정 값(상위 2byte) 1차 Alarm 설정 값 (실수) 40014 BIT0~15 실수형 Alarm 1 설정 값(하위 2byte) ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...
  • Page 28 *Alarm 2 설정 값(정수형/Decimal Point 없음) BIT0 Reset Alarms and Faults Reset Alarm & Fault 40023 BIT1~15 Reserved * Decimal Point 2일 때 Alarm 0.25ppm을 설정하려면 0.25 X 102 = 25로 하면 됨. ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...

  • Page 29: 설치 케이블 길이

    * Decimal Point 1일 때 Alarm 30.0ppm을 설정하려면 30.0 X 101 = 300을 설정하면 됨. 12. 설치 케이블 길이 SI-H100 와 파워서플라이 사이의 최대 길이는 wire 사양에 의해 결정된다. • : 최대 설치길이 = VMAXDROP ÷ IMAX ÷ WIRER/m ÷ 2 VMAXDROP: 루프...

  • Page 30: Error Code

    Pump 연결 상태 확인 Pump 압력이 비정상적으로 낮음 Pump 연결 상태 확인 및 배관 확인 Pump 압력이 비정상적으로 높음 Pump 연결 상태 확인 및 배관 확인 RS485 이상 동작 RS485 연결 상태 확인 ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...

  • Page 31: 품질 보증(Warranty)

    최초 작성 Rev 1.0 2018.10.30 1차 수정 Rev 2.0 2018.12.24 Menu 동작 내용 추가 Test mode 추가 Rev 2.1 2019.11.11 MODBUS Address Map Alarm 관련 내용 추가 Rev 2.2 2021.04.28 ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...
  • Page 32 << Operating Manual for Inhaled Gas Detector ©Senko 2019. All Rights Reserved Proprietary and Confidential to Senko...
