ΕΓΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
Όταν μετακινήσετε τη μονάδα σε άλλο μέρος να
κάνετε κενό με αντλία κενού.
Για το μοντέλο με R410A ψυκτικό υγρό,
βεβαιωθείτε πως το ψυκτικό υγρό που
προστείθεται είναι σε υγρή μορφή.
ΠΡΟΣΟΧΗ
Ανοίξτε το στέλεχος της βαλβίδας μέχρι να
τερματήσει. Μην προσπαθήσετε να το ανοίξετε
περισσότερο.
Σφίξτε το κάλυμμα του στελέχους της βαλβίδας
με γαλλικό κλειδί.
Για την ροπή σύσφιξης δείτε τον αντίστοιχο
πίνακα.

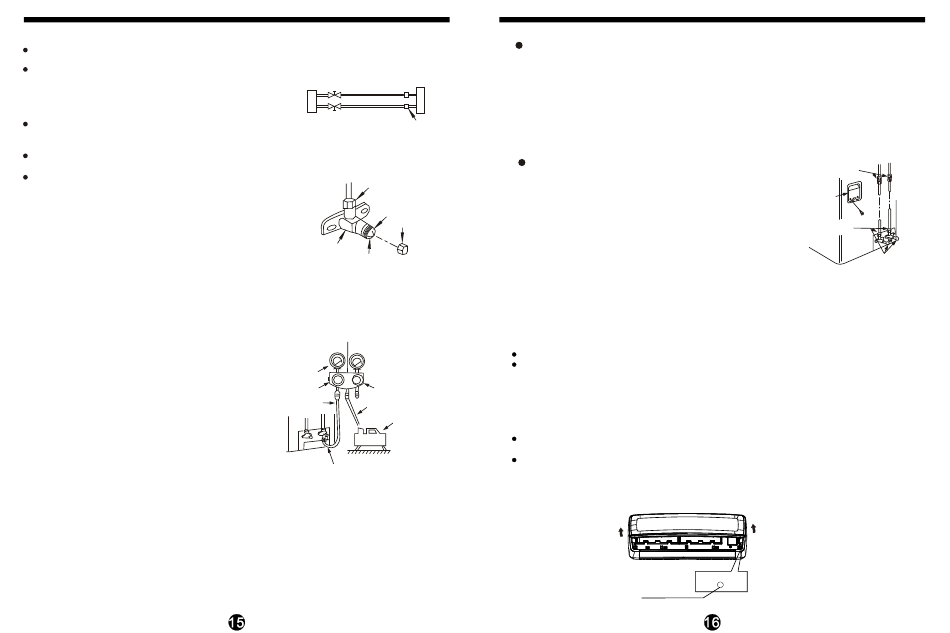

Χρήση της Αντλίας Κενού
1. Σφίξτε τα παξιμάδια Α,Β,Γ,Δ. Συνδέστε το σωλήνα
φόρτισης της βαλβίδας πολλαπλής στο άκρο
φόρτισης της βαλβίδας χαμηλής πίεσης.
2. Συνδέστε τη σωλήνα φόρτισης με την αντλία
κενού.
3. Ανοίξτε εντελώς τη λαβή της βαλβίδας Lo.
4. Λειτουργήστε την αντλία κενού για να γίνει
εκκένωση. Αρχικά χαλαρώστε ελαφρώς το παξιμάδι
της βαλβίδας χαμηλής πίεσης για να ελέγξετε ότι
εισέρχεται αέρας στο εσωτερικό. (Αλλάζει ο ήχος
της αντλίας κενού και η ένδειξη στο πολύμετρο
γίνεται 0 αντί για μείον)
5. Αφού ολοκληρωθεί η διαδικασία, κλειστε τη λαβή
Lo και σταματήστε τη λειτουργία της αντλίας κενού.
Η εκκένωση θα πρέπει να γίνει για τουλάχιστον 15
λεπτά και ελέγξτε πως η ένδειξη στο πολύμετρο
είναι -76cmHg(-1.0x105Pa).
6. Στρέψτε το στέλεχος της βαλβίδας Β για περίπου
45μοίρες με τη φορά τη ρολογιού για 6-7 δευτερόλε-
πτα από τη στιγμή που άρχισε να εξέρχεται αέριο.
Έπειτα σφίξτε πάλι το παξιμάδι. Βεβαιωθείτε πως η
πίεση που εμφανίζεται στο μανόμετρο είναι λίγο
υψηλότερη από την ατμοσφαιρική.
7. Απομακρύνετε το σωλήνα φόρτισης από το άκρο
φόρτισης της βαλβίδας χαμηλής πίεσης.
8. Ανοίξτε εντελώς τις βαλβίδες Β και Α
9. Σφίξτε το καπάκι της βαλβίδας χαμηλής πίεσης.
Ψυκτικό υγρό
Εξωτερική Εσωτερική
μονάδα μονάδα
A
Γραμμή αερίου C
Γραμμή υγρού D
B
Παξιμάδι
Εικ.19
Παξιμάδι
Stopper
Πώμα
Σώμα βαλβίδας
Στέλεχος βαλβίδας
Εικ.20
Βαλβίδα πολλαπλής
Πολύμετρο Μανόμετρο
-76cmHg
Lo Hi
Σωλήνα
Σωλήνα φόρτισης
φόρτισης
Αντλία κενού
Βαλβίδα φόρτισης
Εικ.21
3. Έλεγχος ασφαλείας και διαρροών
Ηλεκτρικός έλεγχος ασφαλείας
Εκτελέστε το ηλεκτρικό έλεγχο ασφαλείας μετά την ολοκλήρωση της εγκατάστασης:
1. Εργασίες γείωσης
Μετά το τέλος της εργασίας με γείωση, μετρήστε την αντίσταση γείωσης με οπτική ανίχνευση και
με μετρητή αντίστασης γειωσης. Βεβαιωθείτε ότι η αντίσταση γείωσης είναι μικρότερη από 4Ω.
2. Ηλεκτρικός έλεγχος διαρροής (εκτέλεση κατά τη διάρκεια της δοκιμής λειτουργίας)
Κατά τη διάρκεια της δοκιμαστικής λειτουργίας μετά την ολοκλήρωση της εγκατάστασης, ο συντηρητής
μπορεί να χρησιμοποιήσει το ηλεκτρο καθετήρα και πολύμετρο για να εκτελέσει το ηλεκτρικό έλεγχο
διαρροής. Απενεργοποιήστε αμέσως τη συσκευή εάν υπάρχει διαρροή. Ελέγξτε και ανακαλύψτε τους
τρόπους λύσης ώστε η μονάδα να λειτουργήσει κανονικά.
Έλεγχος διαρροών αερίου
1. Μέθοδος με σαπούνι και νερό:
Αλείψτε με σαπουνοδιάλυμα ή ουδέτερο απορρυπαντικό τις συνδέσεις
στην εσωτερική και εξωτερική μονάδα χρησιμοποιώντας μια μαλακή
βούρτσα. Εάν εμφανιστούν φυσαλίδες σημαίνει ότι υπάρχει διαρροή.
2. Ανιχνευτής διαρροών:
Χρησιμοποιήστε ανιχνευτή διαρροών.
ΠΡΟΣΟΧΗ:
Α: Lo βαλβίδα (χαμηλής), Β: Hi βαλβίδα (υψηλής)
Γ και Δ είναι τα άκρα των συνδέσεων της εσωτερικής μονάδας
Δοκιμαστική Λειτουργία
Μετά τον έλεγχο για διαρροές στις συνδέσεις και τον έλεγχο στην συνδεσμολογία, προχωρήσετε σε
δοκιμαστική λειτουργία.
Ελέγξτε ότι όλες οι συνδέσεις σωληνώσεων και καλωδίων έχουν γίνει σωστά.
Ελέγξτε ότι οι βαλβίδες αερίου και υγρού έιναι ανοιχτές.
1. Συνδέστε την παροχή ρεύματος και πιέστε το πλήκτρο ON/OFF στο ασύρματο τηλεχειριστήριο για να
ενεργοποιηθεί η λειτουργία της μονάδας.
2. Με το πλήκτρο MODE επιλέξτε COOL (ΨΥΞΗ), HEAT (ΘΕΡΜΑΝΣΗ), AUTO (ΑΥΤΟΜΑΤΟ) και FAN
(ΑΝΕΜΙΣΤΗΡΑΣ) για να ελέγξετε ότι όλες οι λειτουργίες λειτουργούν σωστά.
3. Όταν η εξωτερική θερμοκρασία περιβάλλοντος είναι πολλή χαμηλή (κάτω από 17
δοθεί εντολή στη μονάδα να λειτουργήσει σε ψύξη από το τηλεχειριστήριο, μόνο χειροκίνητα. Η
χειροκίνητη λειτουργία θα πρέπει να χρησιμοποιείται μόνο όταν το ασύρματο τηλεχειριστήριο δεν
λειτουργεί ή όταν γίνονται εργασίες συντήρησης.
Κρατήστε το πάνελ και από τις 2 πλευρές και σηκώστε το μέχρι να ακούσετε έναν ήχο "κλικ".
Εάν πιέσετε το πλήκτρο MANUAL για τα επιλέξετε λειτουργία AUTO ή COOL, η μονάδα θα λειτουργήσει
σε αναγκαστική αυτόματη λειτουργία ή ψύξη (δείτε το εγχειρίδιο χρήσης για λεπτομέριες).
4. Η δοκιμαστική λειτουργία θα πρέπει να διαρκέσει περίπου 30 λεπτά.
Πλήκτρο χειροκίνητης λειτουργίας
ΔΟΚΙΜΑΣΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ
Σημείο ελέγχου
D
εσωτερικής μονάδας
Κάλυμμα
B
Σημείο ελέγχου
εξωτερικής μονάδας
Εικ.22
ο C), δεν μπορεί να
Αυτόματο/Ψύξη
C
A
