ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

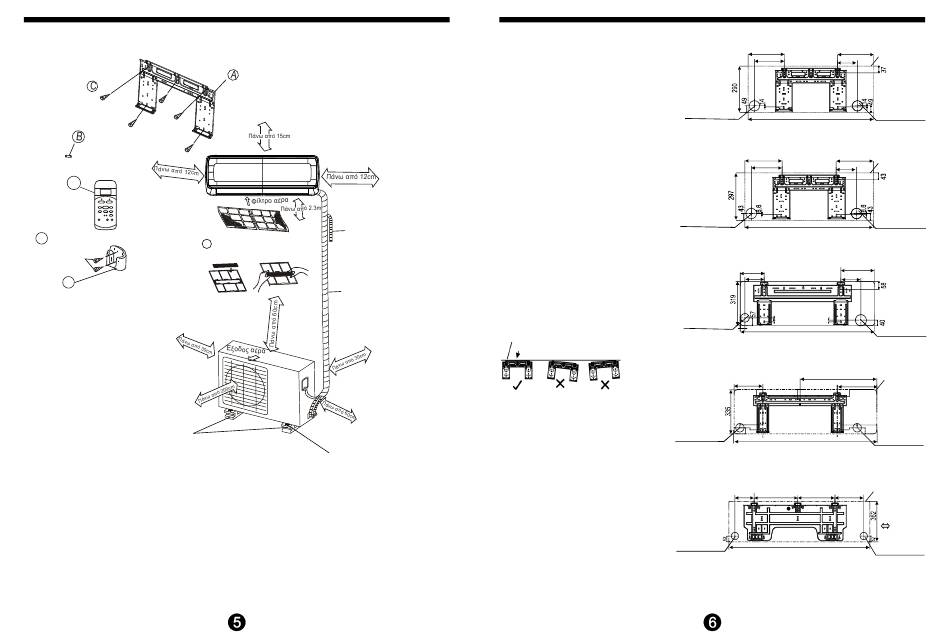

Σχεδιαγραμμα εγκαταστασης της εσωτερικής και της εξωτερικής μονάδας
Βίδες εγκατάστασης
ST3.9x25(5)
Ούπα (5)
D
SET TEMPERATURE ( C)
AUTO FAN
COOL HIGH
DRY MED
HEAT LOW
TEMP
Τηλεχειριστήριο
MODE ON/OFF
FAN SPEED
SWING SLEEP TIMER ON
TIMER OFF
RESET LOCK
AIR LED
DIRECTION DISPLAY TURBO
E
Αυτοδιάτρητη Βίδα Β
ST2.9x10
F
Πριν την εγκατάσταση της βάσης στήριξης
του τηλεχειριστηρίου, βεβαιωθείτε πως το
τηλεχειριστήριο επικοινωνεί με την μονάδα
A
B
Σε περιοχές με κακή
αποστράγγιση, χρησιμοποιήστε
βάσεις μπλοκ για την εξωτερική
μονάδα. Ρυθμίστε το ύψος της
μέχρι τη μονάδα σταθεροποιη-
θεί. Διαφορετικά, μπορεί να
υπαρξει διαρροή ή συγκέντρωση
νερού
Σημείωση:
Η εμφάνιση της εξωτερικής μονάδας και εσωτερικής μονάδας μπορεί να διαφέρουν
από ορισμένα μοντέλα. Το πραγματικό μοντέλο υπερισχύει.
Η βάση στήριξης πρέπει να είναι εγκατεστημένη σε
τοίχο ο οποίος μπορεί να υποστηρίξει το βάρος της
εσωτερικής μονάδας.
Additional drain pipe
Τοποθετήστε τα φίλτρα καθαρισμού
H
του αέρα στο πίσω μέρος του φίλτρου
αέρα
Wrapping tape(wrap the
insulation pipe with the tape
from bottom to top)
Επιτρέψτε σε δύο από τις Α, Β
και Γ πλευρές να είναι
ελεύθερες από εμπόδια
Όπου υπάρχει κίνδυνος η
μονάδα να αποσταθεροποιηθεί,
χρησιμοποιήστε βίδες για να
βελτιώσετε την θέση και να τη
διορθώσετε.
Εικ.1
Εγκατάσταση εσωτερικής μονάδας
Αφαιρέστε την βάση εγκατάστασης από
την εσωτερική μονάδα. Η Βάση εγκατάστασης
θα πρέπει να εγκατασταθεί σε ένα τοίχωμα το
οποίο μπορεί υποστηρίξει το βάρος της
εσωτερικής μονάδας
Εγκατάσταση της Βάσης
1. Τοποθετήστε τη βάση οριζόντια στα δομικά
στοιχεία του τοίχου αφήνοντας αποστάσεις
γύρω από αυτή.
2.Εάν ο τοίχος είναι από τούβλα, τσιμέντο ή
παρόμοιο υλικό, διανοίξτε 5 ή 8 οπές των
5mm. Εισάγετε τα κατάλληλα ούπα για τις
αντίστοιχες βίδες
3. Ασφαλίστε τη βάση εγκατάστασης στον
τοίχο με βίδες.
ΣΗΜΕΙΩΣΗ:
Τοποθετήστε τη βάση και διανοίξτε οπές στον
τοίχο σύμφωνα με την δομή του τοίχου και τα
αντίστοιχα σημεία στήριξης πάνω στη βάση.
Η βάση που συνοδέυει τη μονάδα διαφέρει
ανά μοντέλο.
(Οι διαστάσεις είναι σε mm)
Σωστή εγκατάσταση
Έξοδος ψυκτικής
σωλήνωσης από
την αριστερή
πλευρά Φ65
Έξοδος ψυκτικής
σωλήνωσης από
την αριστερή
πλευρά Φ65
ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
205
179
101
136
Έξοδος ψυκτικής
σωλήνωσης από
την αριστερή 722
πλευρά Φ65
Model A
232 232
192
128
Έξοδος ψυκτικής
σωλήνωσης από
την αριστερή 802
πλευρά Φ65
Model B
242
172
138 144
Έξοδος ψυκτικής
σωλήνωσης από
12
την αριστερή
34 965
πλευρά Φ65
Model C
581
219
300
76
53.5
53.5
151
174.3
44.7
15.3
47 15.3
1080
Model D
172 389 332
257
1259
Model E
Εικ .2
Περίγραμμα
εσωτ. μονάδας
Έξοδος ψυκτικής
σωλήνωσης από
τη δεξιά πλευρά
Φ65
Περίγραμμα
εσωτ. μονάδας
Έξοδος ψυκτικής
σωλήνωσης από
τη δεξιά πλευρά
Φ65
Έξοδος ψυκτικής
σωλήνωσης από
τη δεξιά πλευρά
Φ65
Περίγραμμα
εσωτ. μονάδας
148.7
Έξοδος ψυκτικής
47
σωλήνωσης από
τη δεξιά πλευρά
Φ65
Περίγραμμα
εσωτ. μονάδας
Έξοδος ψυκτικής
σωλήνωσης από
τη δεξιά πλευρά
Φ65
