ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
Διατομή καλωδίου (mm2)
Ασφάλεια (A)
>3 και 6
0.75
>6 και 10
1
>10 και 16 1.5
>16 και 25 2.5
>25 και 32 4
>32 και 40 6

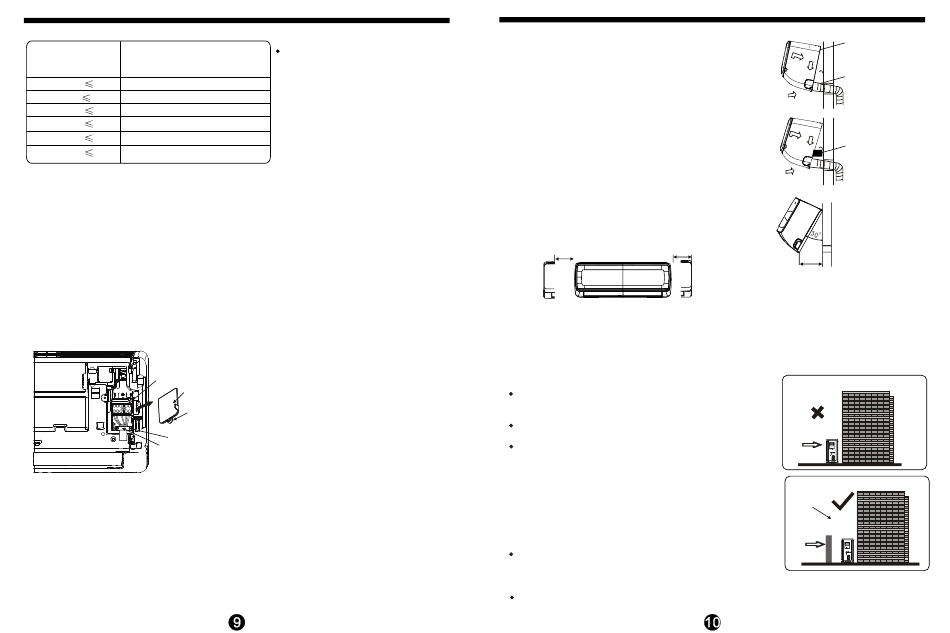

Σύνδεση του καλωδίου στην εσωτερική μονάδα
ΣΗΜΕΙΩΣΗ:
Πριν εκτελέσετε οποιαδήποτε ηλεκτρική εργασία αποσυνδέστε την μονάδα από την παροχή
ρεύματος.
1. Ο τύπος καλωδίου για την εσωτερική μονάδα είναι H05VV-F ή H05V2V2 και ο τύπος του καλωδίου
τροφοδοσίας της εξωτερικής μονάδας καθώς και του καλωδίου ενδοεπικοινωνίας είναι H07RN-F.
2. Ανασηκώστε την εσωτερική μονάδα πίνακα προς τα επάνω, αφαιρέστε το κάλυμμα του κουτιού
χαλαρώνοντας τη βίδα.
3. Αφαιρέστε το σφιγκτήρα καλωδίου. Βεβαιωθείτε πως τα χρώματα των καλωδίων καθώς και τα νούμερα
των τερματικών επαφών της εσωτερικής μονάδας είναι ίδια με της εξωτερικής και βιδώστε τα καλώδια
στους αντίστοιχους ακροδέκτες.
4. Συνδέστε το άκρο του καλωδίου σύνδεσης πλήρως την εισαγωγή μέσα στο μπλοκ ακροδεκτών
5. Στερεώστε το καλώδιο σύνδεσης με ένα κολάρο καλωδίου.
Η συνδεσμολογία διαφέρει από συσκευή σε συσκευή, ανατρέξτε στη σελίδα 12.
ΣΗΜΕΙΩΣΗ:
Τερματικό
Κάλυμα καλωδίων
Βίδα
Βίδα
Σφιγκτήρας καλωδίου
Εικ.7
Το μέγεθος του καλωδίου τροφοδοσίας
και το ρεύμα της ασφάλειας ή του
διακόπτη καθορίζεται από το μέγιστο
ρεύμα που αναγράφεται στην πινακίδα η
οποία βρίσκεται στην πλευρά του πίνακα
της μονάδας. Ανατρέξτε στην πινακίδα
πριν επιλέξετε το μέγεθος του καλωδίου,
την ασφάλεια ή τον διακόπτη.
Εγκατάσταση εσωτερικής μονάδας
1. Περάστε τις σωληνώσεις από την οπή στον τοίχο.
2. Στερεώστε την εσωτερική μονάδα στο πάνω μέρος της
βάσης. Βεβιαωθείτε πως τα άγκιστρα είναι σωστά
τοποθετημένα πάνω στη βάση, κινώντας τη δεξιά και
αριστερά
3. Οι σωληνώσεις μπορούν εύκολα να συνδεθούν
ανασηκώνοντας λίγο τη μονάδα με ειδικό εργαλείο, το
οποίο μπορείτε να το απομακρύνετε όταν ολοκληρώσετε
τη σύνδεση.
4. Πιέστε την κάτω δεξιά και κάτω αριστερή πλευρά της
μονάδας στην βάση μέχρι τα άγκιστρα να μπουν στις
αντίστοιχες κόγχες.
30~50mm
30~50mm
Μετακινείστε δεξιά ή αριστερά
Εγκατάσταση εξωτερικής μονάδας
Εγκαταστήστε την εξωτερική μονάδα σε μια σταθερή και
συμπαγής βάση για να αποφύγετε την αύξηση θορύβου και
δονήσεων.
Επιλέξτε μια θέση ώστε να μη εμποδίζεται η ροή εξερχόμενου
αέρα.
Εάν ο τόπος εγκατάστασης είναι εκτεθειμένος σε δυνατούς
ανέμους, όπως κοντά σε ακτή, βεβαιωθείτε πως ο
ανεμιστήρας λειτουργεί σωστά, τοποθετώντας την εξωτερική
μονάδα παράλληλα στον τοίχο ή χρησιμοποιώντας ειδικά
ελάσματα προστασίας από σκόνη. Ειδικά σε περιοχές με
πολλούς ανέμους τοποθετήστε τη μονάδα με τέτοιο τρόπο
ώστε να μην έρχεται σε απευθείας επαφή με τον αέρα. Εάν
χρειαστεί να κρεμαστεί η μονάδα, η εγκατάσταση της βάσης
θα πρέπει να γίνει σύμφωνα με το αντίστοιχο διάγραμμα
εγκατάστασης.
Ο τοίχος θα πρέπει να είναι από τούβλο, τσιμέντο ή παρόμοιο
υλικό αλλιώς θα πρέπει να γίνουν ενέργειες ενίσχυσης.
Η βάση θα πρέπει να είναι σταθερή και στιβαρή ώστε να είναι
αξιόπιστη.
Βεβαιωθείτε πως ο αποβαλλόμενος αέρας δεν παρεμποδίζε-
ται
ΕΓΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
Πάνω άγκιστρο
Κάτω άγκιστρο
Προστατευτικό
υλικό
150mm
Εντοιχισμένος σωλήνας
Εικ.8
Λάθος
Δυνατός
άνεμος
Σωστό
Φράγμα
Δυνατός
άνεμος
Εικ.9
