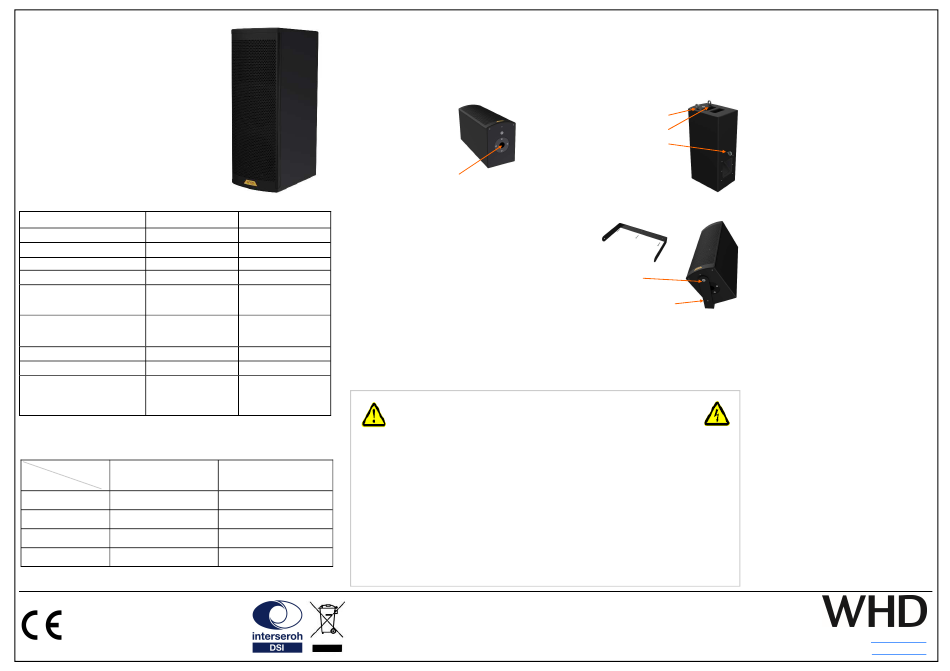

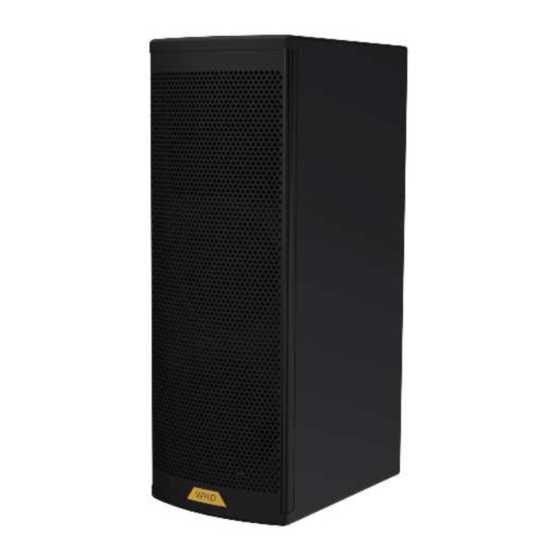

WHD BSB 150 Series Manual

Bedienungsanleitung
Passend zu:
BSB 150
Art.Nr.:
103-150-04-001-00 (-8)
103-150-04-002-00 (-T120)
Technische Daten BSB 150-8
Nenn- / Musikbelastbarkeit 150 / 300 W
Impedanz (ohne Übertrager) 8 Ohm
Schalldruckpegel 1W/1m 90 dB
Übertragungsbereich (-3 dB) 70-20000 Hz
Abstrahlwinkel, horizontal
140/130/65/60 °
1/2/4/8 kHz (-6 dB)
Abstrahlwinkel, vertikal
90/100/60/50 °
1/2/4/8 kHz (-6 dB)
Abmessungen (H/B/T) 550x200x289 mm
Gewicht 12,5 kg
Material Gehäuse Holz (Multi-
plex Birke)
Lochblech Metall
Anschlüsse Speakon-Stecker
Version
8 Ohm
PIN
1+ 8 Ohm
1- 0
2+ -
2- -
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungs-kriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Betrieb & Bedienung
Vielen Dank für den Kauf unserer ballwurfsicheren PA-Box.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Montage des Lautsprechers
Montage auf Stativ:
Stellen Sie die Box
an der Aussparung
auf das Stativ.
Montage mit Wandhalterung WB 150:
1. Markieren Sie die Borlöcher, bohren die Löcher in die Wand und setzen geeignete Dübel
(nicht im Lieferumfang enthalten).
BSB 150-T120
2. Schrauben Sie den Montagebügel an die Wand.
120 W
3. Schließen Sie die Kabel an (siehe nebenstehende Tabel-
-
le).
90 dB
4. Montieren Sie Box an den Bügel (am Besten zu Zweit).
70-20000 Hz
- Ziehen Sie die seitlichen Schrauben mit einem Imbussechskant fest.
- Richten Sie die Box aus.
140/130/65/60 °
- Sichern Sie die Box mit den beiliegenden Spax-Schrauben gegen Verdrehen.
90/100/60/50 °
Anschluss des Lautsprechers
Der Lautsprecher kann niederohmig (8 Ohm) oder in der 100V-Version (120 Watt) betrieben
550x200x289 mm
werden.
14,8 kg
Schließen Sie den Lautsprecher mit Speakon-Stecker an.
Holz (Multi-
plex Birke)
Metall
Beachten Sie zusätzlich zu den Hinweisen dieser Anleitung die landesspezifischen Sicher-
heitsvorschriften.
-T120
Verwendung: Im Innenbereich
Einsatztemperatur: -20 bis + 60 °C.
30 W / 100V
! Das Gerät ist nicht geeignet zum Betrieb im Außenbereich.
COM / 0
Hinweise:
60 W / 100V
- Stellen Sie sicher, dass die resultierende Impedanz und die Leistung der angeschlossenen
Lautsprecher auf den Ausgang des Verstärkers richtig dimensioniert sind.
120 W / 100V
- Auf richtige Polarität achten.
- Vor dem Abbau des Lautsprechers Verstärker abschalten.
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
Dreipunkt-Abhängung
mit RS M10:
Fixieren Sie die 3 Ring-
schrauben an der Box.
Sicherheitsinformationen
Bei unsachgemäßer Behandlung entfällt die Garantie!
Troubleshooting / Fehlerbehebung
Kein Ton:
- prüfen Sie die Anschlüsse der Laut-
sprecher (ggf. sind Kabel lose)
- prüfen Sie die Verkabelung der
Lautsprecher (ggf. sind Kabel abge-
knickt)
- prüfen Sie, ob Verstärker/Tonquelle
eingeschaltet ist und auf entspre-
chende Lautstärke eingestellt ist.
Brummen:
Stellen Sie sicher, dass der Eingang
am Verstärker beschaltet ist.
Sonst handelt es sich um ein Mas-
seproblem durch Erdung/Schirmung
von Tonquelle/Verstärker.
Störgeräusche (Knacken):
Stellen Sie sicher, dass ausschließlich
geschirmte Kabel zum Einsatz kom-
men.
Überprüfen Sie die Leitungsführung
auf Kabelkreuzungen oder Parallel-
verlegung zu 230V-Kabel und beseiti-
gen Sie diese (Induktionsprobleme).
Vibrationsgeräusche:
Prüfen Sie den Aufstellungsort des
Lautsprechers.
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Tel. Zentrale 0 74 20 / 8 89-0
Fax Zentrale 0 74 20 / 8 89-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
09.03.2021
