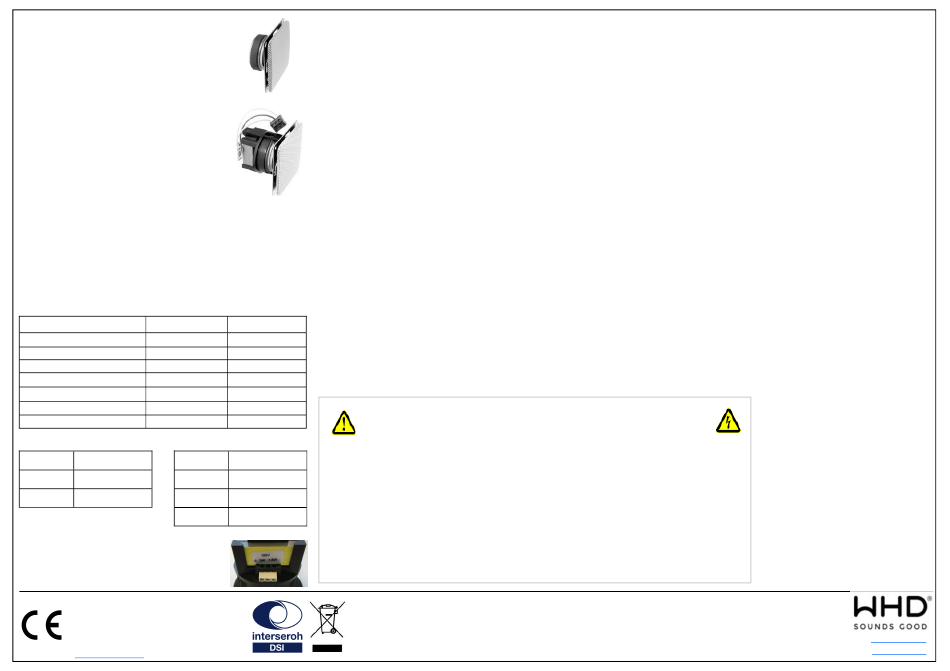

WHD KEL UP Series Quick Start Manual

Bedienungsanleitung passend zu
KEL ... UP / KEL ... UP-T
Art.Nr.:
BJ 103-008-00-002-06, weiß (-8)
BJ 103-008-00-002-04, weiß (-T)
GE 103-008-00-001-25, alu (-8)
GE 103-008-00-001-23, alu (-T)
GE 103-008-00-001-16, anthrazit (-T)
GE 103-008-00-001-15, weiß (-8)
GE 103-008-00-001-13, weiß (-T)
GJBJP 103-008-00-001-10, weiß (-8)
GJBJP 103-008-00-001-11, weiß (-T)
JU 103-008-00-001-20, weiß (-8)
JU 103-008-00-001-21, weiß (-T)
ME 103-008-00-002-00, weiß (-8)
ME 103-008-00-002-01, weiß (-T)
MM 103-008-00-002-12, alu (-8)
MM 103-008-00-002-29, alu (-T)
MM 103-008-00-002-13, anthrazit (-8)
MM 103-008-00-001-30, anthrazit (-T)
MM 103-008-00-002-11, weiß (-8)
MM 103-008-00-001-28, weiß (-T)
T UP 103-009-00-001-11 (ohne Zubehör)
Technische Daten KEL ... UP
Nennbelastbarkeit 3 W
Musikbelastbarkeit 4 W
Schalldruckpegel 1W/1m 78 dB
Schalldruckpegel (3W) 83 dB
Übertragungsbereich (-3 dB) 140—21000 Hz
Impedanz 8 Ohm
Gewicht 0,15 kg
Belegung der Anschlussklemmen
Farbe KEL ... UP-8 Farbe
SW + (8 Ohm) Braun
WS - Gelb
Blau
Oder gem.
Bedruckung
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungskriterien. Die
Konformitätserklärung kann hier
heruntergeladen werden:
https://whd.de/
Betrieb & Bedienung
Vielen Dank für den Kauf unseres unterPutz-Einbaulautsprechers für 55er Schalterprogramme.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.

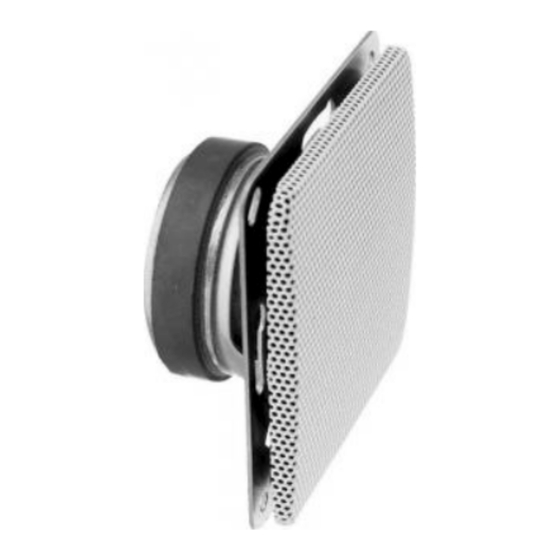

Lieferumfang
KEL GE/GJBJP/JU/ME/MM/BJ UP-8
Metallplatte (Tragplatte) mit befestigtem Lautsprecher und beigelegtes Lochblechgitter montiert auf
Kunststoffplatte.
KEL GE/GJBJP/JU/ME/MM/BJ UP-T
Metallplatte (Tragplatte) mit befestigtem Lautsprecher und beigelegtes Lochblechgitter montiert auf
Kunststoffplatte
Passende Teile (bei WHD nur Blindabdeckung und Rahmen in Jung/CD500 in Alpinweiß sowie uP-
Dosen von Kaiser erhältlich)
KEL GE/GJBJP/JU/ME/UP-8: Rahmen (1fach), uP-Dose (42/47mm tief)
Montage der Lautsprecher
- Schließen Sie die Lautsprechereinheit gemäß nebenstehender Tabelle an.
- Setzen Sie den Lautsprecher in die uP-Dose und schrauben Sie die Metallplatte (n) an.
- Legen Sie den Abdeckrahmen auf die Metallplatte und stecken anschließend die Lochblechabde-
ckung auf.
- Drücken Sie die beiden Kunststoffbolzen so in die passenden Bohrungen, dass die Lochblechabde-
ckung fest sitzt.
KEL ... UP-T
Hinweise:
3 W
Beachten Sie, dass der Abdeckrahmen auf der Metallplatte eben aufliegt.
3 W Ggf. Innenradien leicht ausbrechen (Busch-Jaeger impuls, Gira S-Color und Trias, Merten Atelier).
Ggf. dünne seitliche Stege an der Rückseite des Abdeckrahmens zurückschneiden (Busch-Jaeger
78 dB
impuls).
83 dB
140—21000 Hz
-
0,15 kg
Beachten Sie zusätzlich zu den Hinweisen dieser Anleitung die landesspezifischen
KEL ... UP-T
Verwendung: Im Innenbereich zum unterPutz-Einbau.
3 W
Einsatztemperatur: -20 bis + 60 °C.
1,5 W
Das Gerät ist nicht geeignet zum Betrieb im Außenbereich.
COM / 0
Hinweise:
- Stellen Sie sicher, dass die resultierende Impedanz und die Leistung der angeschlossenen Lautspre-
cher auf den Ausgang des Verstärkers richtig dimensioniert sind.
- Auf richtige Polarität achten.
- Vor dem Abbau des Lautsprechers Verstärker abschalten.
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
Sicherheits-Informationen
Bei unsachgemäßer Behandlung entfällt die Garatie!
Sicherheitsvorschriften.
Troubleshooting / Fehlerbehebung
Kein Ton:
- prüfen Sie die Anschlüsse der Lautspre-
cher (ggf. sind Kabel lose)
- prüfen Sie die Verkabelung der Laut-
sprecher (ggf. sind Kabel abgeknickt)
- prüfen Sie, ob Verstärker/Tonquelle
eingeschaltet ist und auf entsprechende
Lautstärke eingestellt ist.
Brummen:
Stellen Sie sicher, dass der Eingang am
Verstärker beschaltet ist.
Sonst handelt es sich um ein Masseprob-
lem durch Erdung/Schirmung von
Tonquelle/Verstärker. Stellen Sie sicher,
dass Ihre Verkabelung den EMV-
Richtlinien entspricht.´
Störgeräusche (Knacken):
Stellen Sie sicher, dass ausschließlich
geschirmte Kabel zum Einsatz kommen.
Überprüfen Sie die Leitungsführung auf
Kabelkreuzungen oder Parallelverlegung
zu 230V-Kabel und beseitigen Sie diese
(Induktionsprobleme).
Vibrationsgeräusche:
Prüfen Sie die Montage und fixieren Sie
den Lautsprecher.
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Tel. Zentrale 0 74 20 / 8 89-0
Fax Zentrale 0 74 20 / 8 89-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
23.10.2023
E-Mail: info@whd.de
Web: www.whd.de
