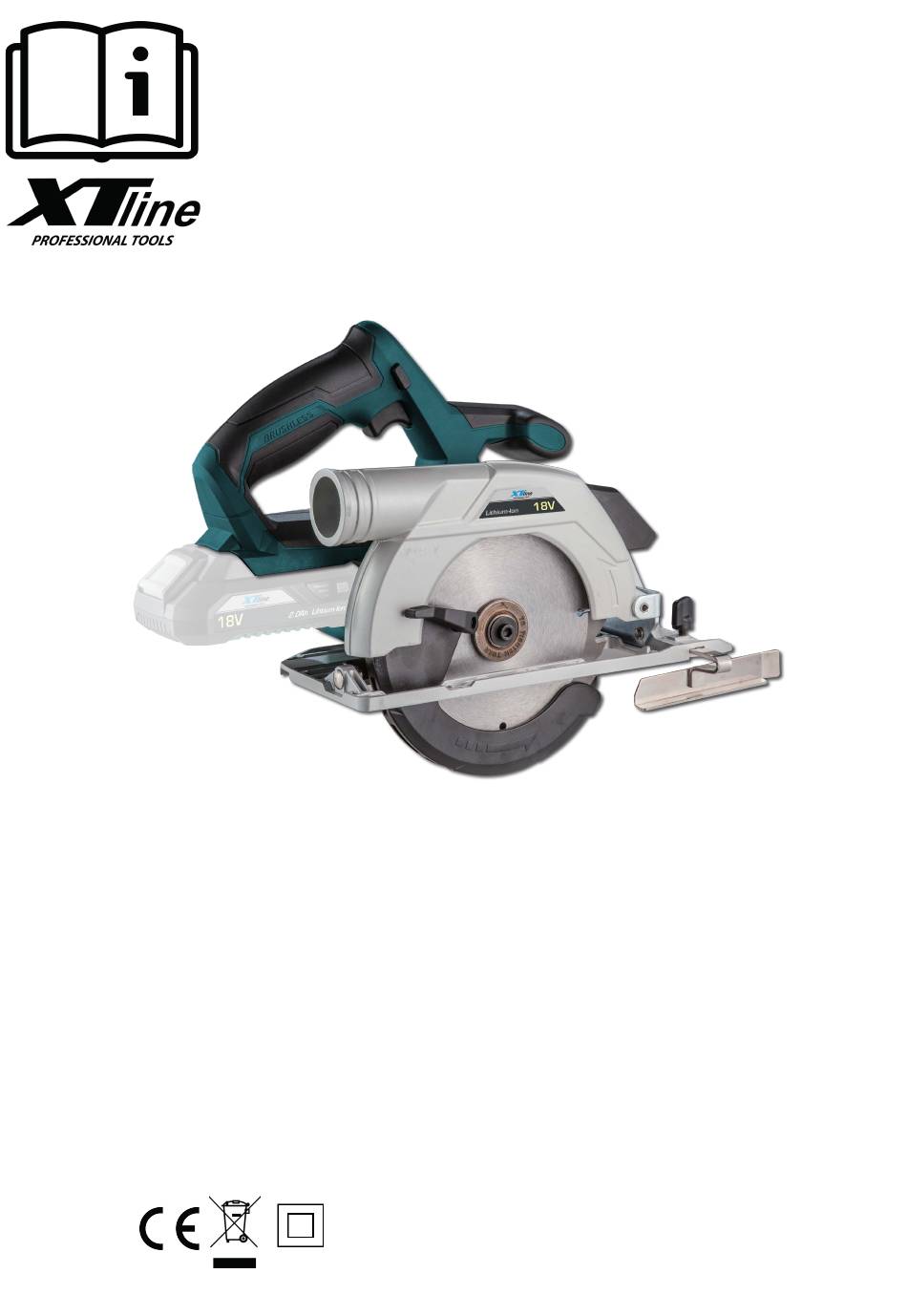

- Page 1 NÁVOD K POUŽITÍ XT102845 AKU KOTOUČOVÁ PILA BEZUHLÍKOVÁ Model: LCC777-9 Napětí: Otáčky: 0 - 4200 ot/min Rozměr kotouče: 165 x 20 x 1,6mm Prořez: 90°- 51mm, 45°- 35mm Hmotnost: 2,4 kg (*Váha produktu je uvedena bez baterie)
-
Page 2: Elektrická Bezpečnost
BATERIE Nabíjení: Připojte koncovku AC adaptéru do nabíjecího slotu, umístěného na zadní straně zařízení. Připojte AC adaptér k nejbližší zásuvce elektrického napětí. Nechte baterie nabíjet do úplného nabití po dobu alespoň 2 hodin. Po úplném nabití zařízení odpojte od zdroje el. napětí. Zařízení je připraveno k použití. LED ukazatel stavu baterie slouží... - Page 3 SERVIS A ODPOVĚDNOST ZA VADY Dne 1.1.2014 vstoupil v platnost zákon c. 89/2012 Sb. Firma XTline s.r.o. v souladu s tímto zákonem poskytuje na Vámi zakoupený výrobek odpovědnost za vady po dobu 24 měsíců (u právnických osob 12 měsíců). Reklamace budou posouzeny naším reklamačním oddělením (viz níže) a uznané...
- Page 4 PŘÍPRAVA PRÁCE A SPUŠTĚNÍ 1. Hlavní spínač 2. Pojistka spínače 3. Zadní držadlo 4. Pomocné držadlo 5. 18V Li-ion akumulátor (v prodeji zvlášť) 6. Spodní kryt pilového kotouče (výkyvný) 7. Šroub pro nastavení hloubky řezu 8. Otvor pro připojení odsávání 9.
- Page 5 Poznámka: Vložte nový pilový kotouč do zařízení tak, aby symbol šipky směru otáčení souhlasil s šipkou směru otáčení na zařízení. Zuby pilového kotouče směřují vzhůru v přední části kotouče. – Opětovně namontujte aretační přírubu a pevně ji zajistěte šestihranným aretačním šroubem. Poznámka: Tato kotoučová...
- Page 6 śruba mocująca 1. šroub skrutka Blade Bolt kołnierz mocujący zewnętrzny 2. vnější příruba vonkajšia príruba Outer Flanqe tarcza piły 3. pilový kotouč pílový kotúč Saw blade wkręt 4. šroub skrutka Tappinq Screw 5. rukojeť rukoväť cięgno Lower Guard Handle sprężyna 6.
- Page 7 sprężyna 43. pružina pružina Spring 44. ojnice ojnice łącznik Connecting rod sprężyna 45. pružina pružina Spring 46. zámek spouště zámok spúšte cyngiel Trigger Lock wkręt 47. šroub skrutka Screw 48. kryt kryt obudowa piły Housing wkręt 49. šroub skrutka Tapping Screw 50.
- Page 9 Podle zák. č. 22/1997 Sb., § 13, ve znění změn vydaných ve sbírce zákonů. ZAŘÍZENÍ (VÝROBEK) NÁZEV: AKUMULÁTOROVÁ KOTOUČOVÁ PILA TYP: XT102845 PROVEDENÍ (JINÁ SPECIFIKACE): LCC777-9 EVIDENČNÍ - VÝROBNÍ ČÍSLO: VÝROBCE NÁZEV: XTline s.r.o. ADRESA: Průmyslová 2054, 59401 Velké Meziříčí...
- Page 10 NÁVOD K POUŽITIE XT102845 AKU KOTÚČOVÁ PÍLA BEZUHLÍKOVÉ Model: LCC777-9 Napätie: Otáčky: 0 - 4200 ot/min Rozmer kotúča: 165 x 20 x 1,6mm Hmotnosť: 2,4 kg (*Váha produktu je uvedená bez batérie)
-
Page 11: Bezpečnosť Osôb
BATERIA Pripojte koncovku AC adaptéra do nabíjacej slotu, umiestneného na zadnej strane zariadenia. Pripojte AC adaptér k najbližšej zásuvke elektrického napätia. Nechajte batérie nabíjať do úplného nabitia po dobu aspoň 2 hodín. Po úplnom nabití zariadenie odpojte od zdroja el. napätia. Zariadenie je pripravené na použitie. -
Page 12: Používanie A Starostlivosť O Elektrické Náradie
g) Ak sú k dispozícii prostriedky pre pripojenie zariadení na odsávanie a zber prachu, zaistite, aby takéto zariadenia boli pripojené a správne používané. Použitie týchto zariadení môže obmedziť nebezpečenstvá spôsobené vznikajúcim prachom POUŽÍVANIE A STAROSTLIVOSŤ O ELEKTRICKÉ NÁRADIE Nepreťažujte elektrické náradie. Používajte správne náradie, ktoré je určené pre vykonávanú... - Page 13 PRÍPRAVA PRÁCE A SPUSTENIE 1. Hlavný vypínač 2. Poistka spínača 3. Zadné držadlo 4. Pomocné držadlo 5. 18V Li-ion akumulátor (v predaji zvlášť) 6. Spodný kryt pílového kotúča (výkyvný) 7. Skrutka pre nastavenie hĺbky rezu 8. Otvor pre pripojenie odsávania 9.
- Page 14 Poznámka: Vložte nový pílový kotúč do zariadenia tak, aby symbol šípky smeru otáčania súhlasil s šípkou smeru otáčania na zariadení. Zuby pílového kotúča smerujú nahor v prednej časti kotúča. – Opätovne namontujte aretačné prírubu a pevne ju zaistite šesťhranným aretačnou skrutkou. Poznámka: Táto kotúčová...
-
Page 15: Instrukcja Obsługi
INSTRUKCJA OBSŁUGI XT102845 Akumulatorowa piła tarczowa BEZSZCZOTKOWA LCC777-9 Model: Napięcie: 0 - 4200 rpm Prędkość: 165 x 20 x 1,6mm Rozmiar tarczy: 2,4 kg (*Waga produktu podana jest bez baterii) Waga:... -
Page 16: Bezpieczeństwo Elektryczne
BATERIE Ładowanie baterii: Włóż zasilacz sieciowy do portu ładowania znajdującego się z tyłu urządzenia. Podłącz zasilacz sieciowy do gniazda elektrycznego. Odczekaj 2 godziny, aż akumulator zostanie w pełni naładowany. Odłącz urządzenie po naładowaniu, urządzenie powinno być gotowe do użycia. Wskaźnik poziomu naładowania baterii LED określa poziom naładowania baterii. Gdy trzy lampki (CZERWONA, ŻÓŁTA i ZIELONA) są... - Page 17 PRZYGOTOWANIE D O PRACY I ROZRUCH 1. Wyłącznik główny 2. Dodatkowy bezpiecznik 3. Tylny uchwyt 4. Dodatkowy uchwyt 5. Akumulator litowo-jonowy 18 V (sprzedawany oddzielnie) 6. Dolna osłona tarczy (obrotowa) 7. Śruba do regulacji głębokości cięcia 8. Otwór do podłączenia ssania 9.
- Page 18 Uwaga: Włożyć nową tarczę do urządzenia tak, aby symbol strzałki kierunku obrotu był zgodny ze strzałką kierunku obrotów na urządzeniu. Zęby tarczy skierowane są ku górze przed ostrzem. Założyć kołnierz zabezpieczający i zabezpieczyć go sześciokątną śrubą zabezpieczającą. Uwaga: ta pilarka tarczowa nie nadaje się do cięcia materiałów metalowych ani betonu. Przeznaczona jest wyłącznie do cięcia materiałów drewnianych i materiałów o podobnych właściwościach.

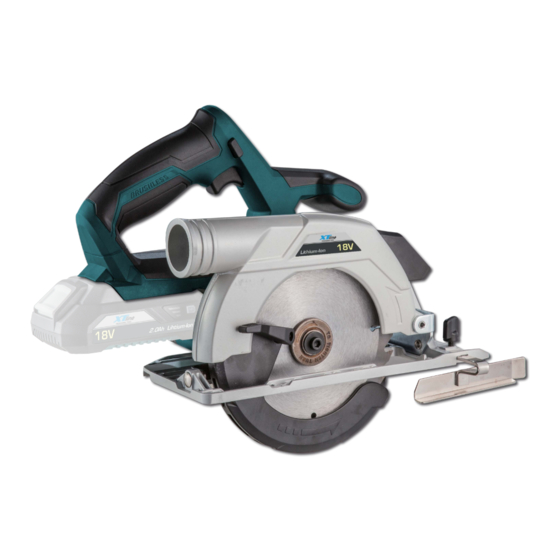

- Page 19 USER MANUAL XT102845 CORDLESS CIRCULAR SAW BRUSHLESS Model: LCC777-9 Voltage: Speed: 0 - 4200 rpm Disc size: 165 x 20 x 1,6mm Weight: 2,4 kg (*Weight is without battery)
-
Page 20: Electric Safety
BATTERY charging the battery 1. insert AD adaptor into the Charging port located on the back of the unit 2. plug the AC adaptor into the closets wall outlet 3. allow 2 hours for the battery to become fully charged 4. - Page 21 When not in use, idle tools should be stored in a place out of reach of visitors and children. Maintain careful manipulation with the tool. Check for deflecting or jamming of turning parts, damaged parts or other conditions which may influence operating with the tool. Keep tools sharp and clean for better and safer performance.
- Page 22 Caution Operating the machine with a low speed for a long time will increase the risk that the motor will overheated. To prevent overheating, let the motor cool down regularly (Stop using the machine for minutes) Laser Guide Warning! Laser radiation. Do not stare into beam. Class 2 laser product. The tool has laser light ,it will lighting druing the machine is working,guide your direction and increased cutting accuracy.
