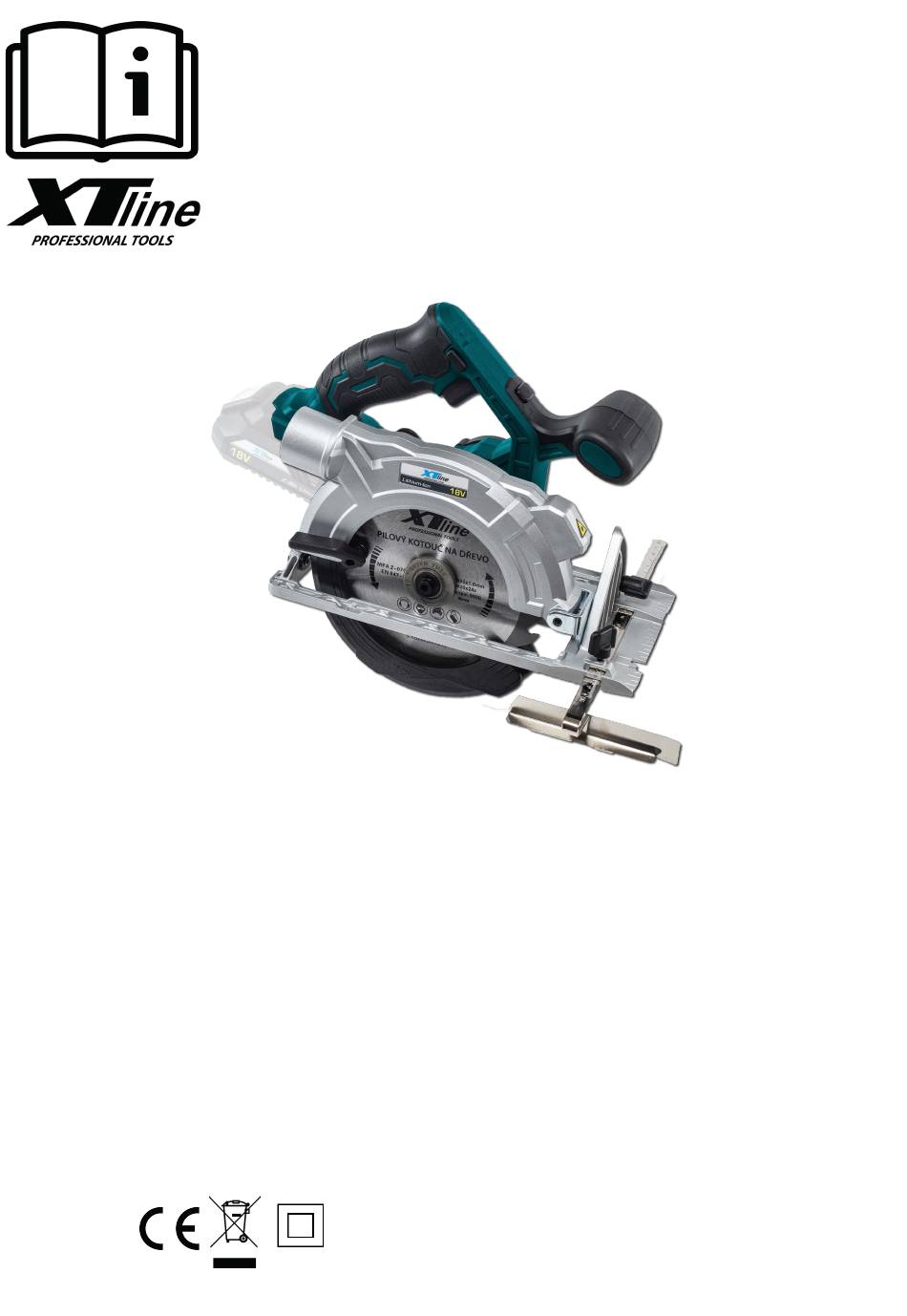

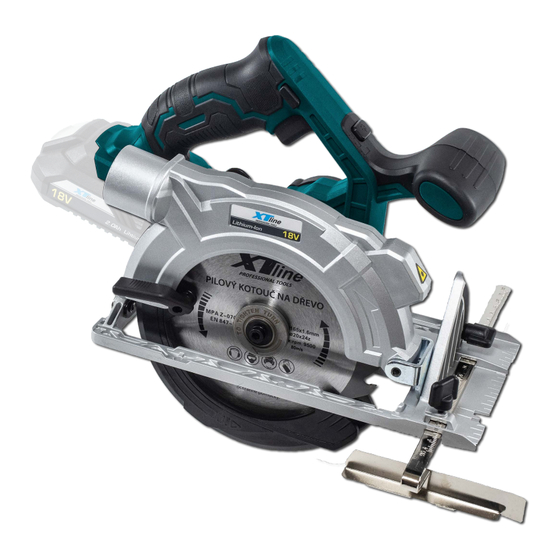

- Page 1 NÁVOD K POUŽITÍ XT102745 AKU KOTOUČOVÁ PILA Model: LCC777-1 Napětí: Otáčky: 4200 ot/min Rozměr kotouče: 165x20x1,6 mm (20 zubů) Prořez: při 90° - 51 mm, při 45° - 35 mm Součást baterie: Laser: Hmotnost: 2,4 kg (*Váha produktu je uvedena bez baterie)
-
Page 2: Elektrická Bezpečnost
Provozní spínač Bezpečnostní aretační tlačítko Zadní rukojeť Pomocná rukojeť 18V Li-ion baterie (není součástí balení) Chránič spodního břitu (výkyvný) Knoflík pro nastavení hloubky řezu Koncovka pro odsávání prachu Tlačítko zapnuto/vypnuto (laser) Aretační příruba kotouče Aretační šroub kotouče Ukazatel směru otáčení Otvor laserového ukazovátka Rovnoběžné... - Page 3 g) Jsou-li k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby taková zařízení byla připojena a správně používána. Použití těchto zařízení může omezit nebezpečí způsobená vznikajícím prachem POUŽÍVÁNÍ A PÉČE O ELEKTRICKÉ NÁŘADÍ Nepřetěžujte elektrické nářadí. Používejte správné nářadí, které je určené pro prováděnou práci.
- Page 4 PŘÍPRAVA PRÁCE A SPUŠTĚNÍ Příprava nástroje Varování: Nepoužívejte abrazivní kotouče. doporučovány jsou pouze pilové kotouče. Vždy používejte ochranné brýle Během řezání dbejte na to, aby byla základní deska nástroje vždy na povrchu obrobku. Při řezání kovových materiálů je doporučováno nanést na plochu obrobku pár kapek oleje pro vyšší efektivitu řezání...
- Page 5 pokožku. Například MDF desky obsahují formaldehyd, což je známý karcinogen. Na základě výše zmíněného je nutné při práci používat vhodnou obličejovou masku, která je schválena příslušnými normami. Pro pracovní úkony zahrnující práci s jemným dřevěným prachem musí být používána prachová maska hodnocena nejméně třídou FFP2. Nastavení...
- Page 8 Podle zák. č. 22/1997 Sb., § 13: ve znění změn vydaných ve sbírce zákonů. ZAŘÍZENÍ (VÝROBEK) NÁZEV: Aku kotoučová pila 18V TYP: XT102745 PROVEDENÍ (JINÁ SPECIFIKACE): LCC777-1 EVIDENČNÍ - VÝROBNÍ ČÍSLO: VÝROBCE NÁZEV: XTline s.r.o. ADRESA: Průmyslová 2054, 59401 Velké Meziříčí...
- Page 9 NÁVOD K POUŽITIE XT102745 AKU KOTÚČOVÁ PÍLA LCC777-1 Model: Napätie: 4200 ot/min Otáčky: 165x20x1,6 mm (20 zubov) Rozmer kotúča: při 90° - 51 mm, při 45° - 35 mm Prierez: Súčasť batérie: Laser: 2,4 kg (*Váha produktu je uvedená bez batérie)
-
Page 10: Bezpečnosť Osôb
Prevádzkový spínač Bezpečnostné aretačné tlačidlo Zadná rukoväť Pomocná rukoväť 18V Li-ion batéria (nie je súčasťou balenia) Štít spodného britu (výkyvný) Gombík pre nastavenie hĺbky rezu Koncovka pre odsávanie prachu Tlačidlo zapnuté / vypnuté (laser) Aretačný príruba kotúča Aretačná skrutka kotúča Ukazovateľ... -
Page 11: Používanie A Starostlivosť O Elektrické Náradie
g) Ak sú k dispozícii prostriedky pre pripojenie zariadení na odsávanie a zber prachu, zaistite, aby takéto zariadenia boli pripojené a správne používané. Použitie týchto zariadení môže obmedziť nebezpečenstvá spôsobené vznikajúcim prachom POUŽÍVANIE A STAROSTLIVOSŤ O ELEKTRICKÉ NÁRADIE Nepreťažujte elektrické náradie. Používajte správne náradie, ktoré je určené pre vykonávanú... - Page 12 PRÍPRAVA PRÁCE A SPUSTENIE Varovanie! Nepoužívajte abrazívne kotúče. Odporúčané sú iba pílové kotúče. Vždy používajte ochranné okuliare Počas rezania dbajte na to, aby bola základná doska nástroje vždy na povrchu obrobku. Pri rezaní kovových materiálov je doporučované naniesť na pracovnú plochu obrobku pár kvapiek oleja pre vyššiu efektivitu rezanie a predĺženie životnosti čepele.
- Page 13 Varovanie! Všetky typy dreveného prachu č (vetnej prachu z kompozitových materiálov, ako sú drevotrieska, drevovláknité dosky a pod.) Je zdraviu nebezpečný. Môže nepriaznivo ovplyvňovať nosnú dutinu, dýchací systém a pokožku. Napríklad MDF dosky obsahujú formaldehyd, čo je známy karcinogén. Na základe vyššie uvedeného je nutné pri práci používať...
-
Page 14: Instrukcja Obsługi
INSTRUKCJA OBSŁUGI XT102745 AKUMULATOROVA PILA TARZOWA Model: LCC777-1 Napięcie: Prędkość: 4200 rpm Rozmiary tarczy: 165x20x1,6 mm (20 zębów) Maks. głębokość cięcia: na 90° - 51 mm, na 45° - 35 mm Część baterii: Laser: Waga: 2,4 kg (*Waga produktu podana jest bez baterii) -
Page 15: Bezpieczeństwo Elektryczne
Włącznik uruchamiający Blokujący przycisk bezpieczeństwa Tylna rękojeść Rękojeść pomocnicza Bateria 18 V Li-Ion (sprzedawana oddzielnie) Dolna osłona ostrza (odchylana) Przycisk regulacji głębokości cięcia Końcówka wylotu odciągu pyłu Przycisk włącz/wyłącz (lasera) Kołnierz blokujący tarczę Śruba blokująca tarczę Wskaźnik kierunku obracania Otwór wskaźnika laserowego Prowadnica równoległa Przycisk blokujący prowadnicy równoległej Przycisk blokady regulacji kąta... -
Page 16: Obsługa I Konserwacja
OBSŁUGA I KONSERWACJA Nie należy przykładać nadmiernej siły do urządzenia. Nie należy korzystać z urządzenia, jeśli przełącznik ON/OFF nie działa prawidłowo. Przed dokonaniem jakichkolwiek regulacji, wymianą akcesoriów lub przechowywaniem urządzenia należy odłączyć wtyczkę od gniazda i/lub akumulator urządzenia. Takie zapobiegawcze środki ostrożności zmniejszają ryzyko przypadkowego uruchomienia urządzenia. - Page 17 tarcza do cięcia drewna itp.). Przed zamontowaniem nowej tarczy należy nanieść odrobinę oleju na kołnierz wewnętrzny i zewnętrzny oraz w miejscu, gdzie znajduje się wał. Włożyć nową tarczę tnącą. Uwaga: Należy sprawdzić, czy kierunek strzałki oznaczającej kierunek obracania się nowej tarczy tnącej jest taki sam, co kierunek strzałki oznaczającej kierunek obrotów urządzenia umieszczonej na jego obudowie.
- Page 18 Uwaga: W celu uzyskania większej dokładności należy zmierzyć odległość między końcem tarczy tnącej a podstawą. Ponownie dokręcić motylek blokady regulacji głębokości cięcia (7) w celu ustawienia pożądanej głębokości cięcia. Regulacja kąta cięcia – rys. 10 W celu zmiany kąta w granicach od 0° do 45° należy poluzować motylek blokady regulacji kąta (16).
- Page 19 USER MANUAL XT102745 CORDLESS CIRCULAR Model: LCC777-1 Voltage: 4200 rpm Speed: 165x20x1,6 mm (20 teeth) Disc size: at 90° - 51 mm, at 45° - 35 mm Prunning: Battery in package: Laser: Weight: 2,4 kg (*Weight product is without battery)
-
Page 20: Electric Safety
1. trigger switch 2. safety release button 3. rear handle 4. auxiliary handle 5. 20V Li-ion battery pack (sold separetely) 6. lower blade guard 7. cutting depth adjustment knob 8. dust extraction outlet 9. on-off switch (laser) 10.saw blade locking glange 11.saw blade locking hex bolt 12.directional rotation arrow 13.laser beam aperture... - Page 21 When not in use, idle tools should be stored in a place out of reach of visitors and children. Maintain careful manipulation with the tool. Check for deflecting or jamming of turning parts, damaged parts or other conditions which may influence operating with the tool. Keep tools sharp and clean for better and safer performance.
- Page 22 Warning: All wood dust (including dust from composites like chipboards and fibre boards etc.) is hazardous to health. It can affect the nose, the respiratory system and the skin. For example MDF (medium density fibreboard) with contains formaldehyde is a known carcinogen. In addition to the above measures a correctly fited dust mask, suitable for the activity and in accordance to the relevant standard must be worn.
