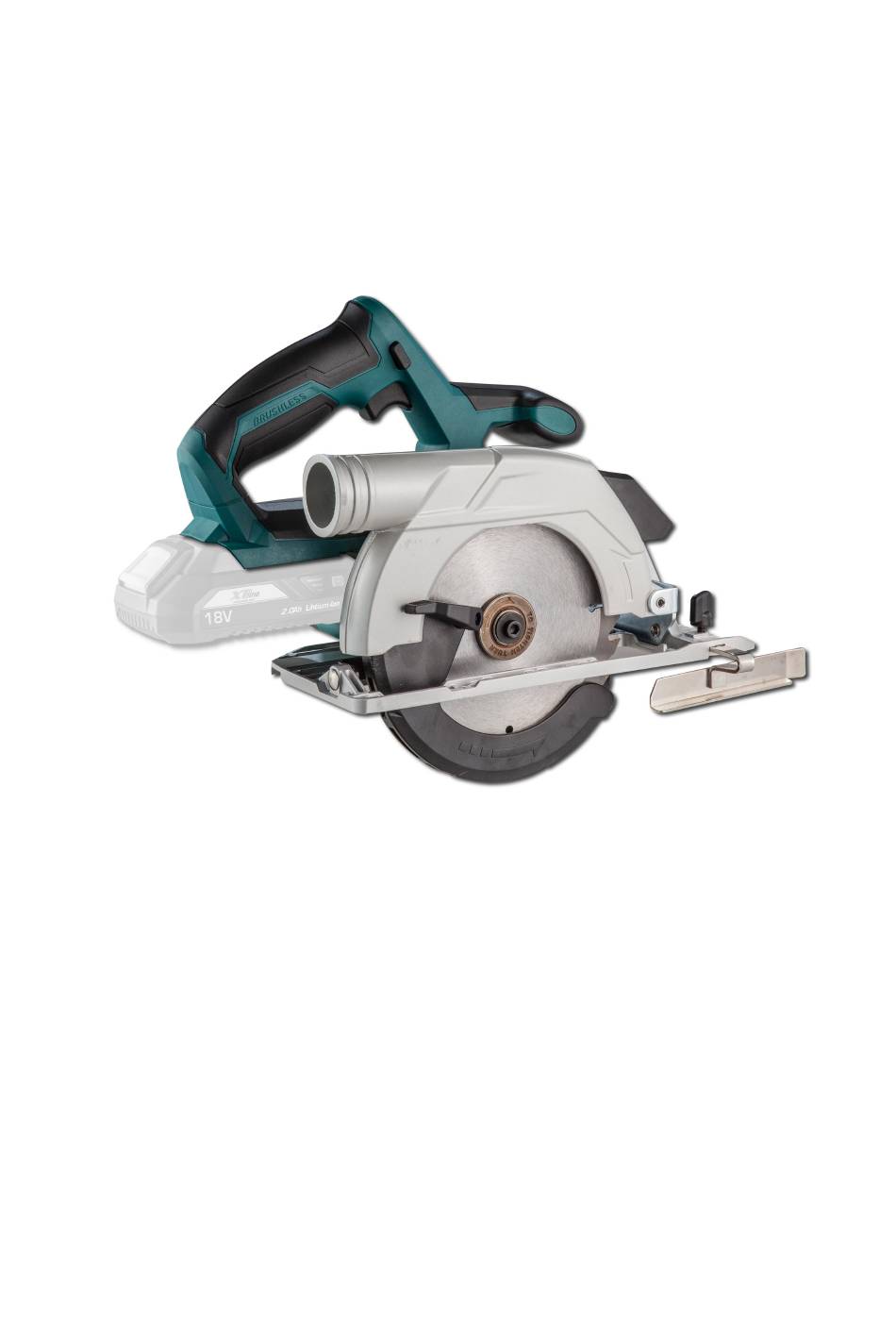

18V Li-ion Aku kotoučová pila
Napětí: 18V
Laser
Otáčky motoru bez zatížení: 4200rpm
Rozměr kotouče: 165x20x1,6, 20zubů
Prořez: 51mm při 90° sklonu
35mm při 45° sklonu
Baterie: NE
Dbejte všech pokynů v tomto návodu.
Vítejte
Tento produkt byl pečlivě navržen a vyroben tak, aby vám zajistil spolehlivý provoz. Prosím, seznamte
se s tímto manuálem před tím než začnete používat vaše nové nářadí. Obsahuje informace, se kterými
je nutné se seznámit, aby bylo zajištěno jeho správné použití po celou dobu využívání tohoto produktu.
Prosím, pečlivě uschovejte tento manuál pro budoucí použití.
CZ
XT102745 (LCC777-1)
Advertisement
Related Manuals for XTline XT102745
Summary of Contents for XTline XT102745
- Page 1 18V Li-ion Aku kotoučová pila XT102745 (LCC777-1) Napětí: 18V Laser Otáčky motoru bez zatížení: 4200rpm Rozměr kotouče: 165x20x1,6, 20zubů Prořez: 51mm při 90° sklonu 35mm při 45° sklonu Baterie: NE Dbejte všech pokynů v tomto návodu. Vítejte Tento produkt byl pečlivě navržen a vyroben tak, aby vám zajistil spolehlivý provoz. Prosím, seznamte se s tímto manuálem před tím než...
-
Page 2: Pracovní Prostor
VŠEOBECNÁ BEZPEČNOSTNÍ OPATŘENÍ – PRO VŠECHNA AKU NÁŘADÍ VAROVÁNÍ ! PEČLIVĚ SE SEZNAMTE SE VŠEMI POKYNY ! Zanedbání nebo nedodržení všech pokynů popsaných níže může vést k úrazu elektrickým proudem, požáru a/nebo vážnému poranění. Pracovní prostor 1. Udržujte svůj pracovní prostor v čistotě a dobře osvětlený. Nepořádek a špatně osvětlená pracoviště mohou vést k úrazu. - Page 3 Použití elektrického nářadí a údržba Používejte svorky nebo jiné praktické způsoby zajištění obrobku na pracovní podložce. Držení obrobku rukou nebo jinými částmi těla není vhodné a může vést ke ztrátě kontroly. Nepřetěžujte nářadí. Používejte nářadí vhodné k danému pracovnímu úkonu. Volba správného nářadí...
- Page 4 8. Příprava nástroje Varování! Nepoužívejte abrazivní kotouče. Doporučovány jsou pouze pilové kotouče. 8.4 Výměna pilového kotouče – Obr. 4 – 6 stiskněte a držte tlačítko pro aretaci vřetene (17). Vřeteno se před svou úplnou aretací může mírně otáčet. Povolte aretační šroub pilového kotouče (11) otáčením proti směru hodinových ručiček. Odstraňte šroub (11) a aretační...
- Page 5 kotouče apod.). Před upevněním nového kotouče naneste trochu oleje na vnitřní a vnější příruby a to na místo, kde se nachází hřídel. Vložte nový pilový kotouč. Poznámka: Upevněte nový pilový kotouč tak, aby se značka směru otáčení na kotouči shodovala se značkou směru otáčení...
- Page 6 9.5 Rovnoběžné vodítko – Obr. 11 Nasuňte rovnoběžné vodítko (14) do p ř ipravených otvorů v základně a utáhněte pomocí aretačního knoflíku (15). Nastavte požadovanou řeznou šířku pomocí značení na nástroji. Nejprve vyzkoušejte nastavení na cvičném obrobku a v případě potřeby nastavení...
- Page 7 (zpáteční adresa, telefon). Vady, které lze odstranit, budou opraveny v zákonné lhůtě 30 dnů (dobu lze po vzájemné dohodě prodloužit). Po projevení skryté vady materiálu do 6 měsíců od data prodeje, která nelze odstranit, bude výrobek vyměněn za nový (vady, které existovaly při převzetí...
- Page 8 Cafalo No.: [w!power] 18V LCC777-1Lí-ion Cord!ess circu!ar saw '•, Dafe:2018.5.16 '�...
- Page 9 18V Li-ion Aku kotúčová píla XT102745 (LCC777-1) Napätie: 18V laser Otáčky motora bez zaťaženia: 4200rpm Rozmer kotúča: 165x20x1,6, 20zubů Prierez: 51mm pri 90 ° sklone 35mm pri 45 ° sklone Batérie: NIE Dbajte všetkých pokynov v tomto návode. Vitajte Tento produkt bol starostlivo navrhnutý a vyrobený tak, aby vám zaistil spoľahlivú...
- Page 10 Elektrická bezpečnosť 1) ) Nezaťažujte kábel. Nikdy nemanipulujte s náradím držaním za jeho prívodný kábel. Udržuj kábel v dostatočnej vzdialenosti od zdroja tepla, oleja, ostrých hrán alebo pohyblivých častí. Poškodený kábel ihneď vymeňte. Poškodené káble môžu spôsobiť vznik požiaru. (Nasledujúce informácie sa týkajú iba náradia so samostatným akumulátorom) 2) ) Náradie napájané...
-
Page 11: Špecifické Bezpečnostné Pokyny
Špecifické bezpečnostné pokyny 1. . Pri manipulácii s náradím ho držte vždy za izolovanú rukoväť, a to najmä v prípadoc keď sa náradie môže dostať do kontaktu so skrytým elektrickým vedením. Nedodržanie tohto pokynu môže viesť k riziku zasiahnutia elektrickým prúdom. 2. - Page 12 8. Príprava nástroje Varovanie! Nepoužívajte abrazívne kotúče. Odporúčané sú iba pílové kotúče. 8.4 Výmena pílového kotúča - Obr. 4 - 6 8.4 Výmena pílového kotúča - Obr. 4 - 6 stlačte a držte tlačidlo pre aretáciu vretena (17). Vreteno sa pred svojou úplnou aretáciou môže mierne otáčať.
- Page 13 kotúče a pod.). Pred upevnením nového kotúča naneste trochu oleja na vnútorné a vonkajšie príruby a to na miesto, kde sa nachádza hriadeľ. Vložte nový pílový kotúč. Poznámka: Upevnite nový pílový kotúč tak, aby sa značka smeru otáčania na kotúči zhodovala so značkou smeru otáčania (šípkou) na nástroji.
- Page 14 9.5 Rovnoběžné vodítko – Obr. 11 Nasuňte rovnobežné vodidlo (14) do řpipravených otvorov v základni a utiahnite pomocou aretačného gombíka (15).Nastavte požadovanú reznú šírku pomocou značenie na nástroji. Najprv vyskúšajte nastavenie na cvičnom obrobku a v prípade potreby nastavenia zmeňte. Pre väčšiu presnosť zmerajte vzdialenosť medzi hranou kotúča a zárezom na čele rovnobežného vodidla.
- Page 15 Podle zák. č. 22/1997 Sb., § 13: ve znění změn vydaných ve sbírce zákonů. ZAŘÍZENÍ (VÝROBEK) NÁZEV: Aku kotoučová pila 18V TYP: XT102745 PROVEDENÍ (JINÁ SPECIFIKACE): LCC777-1 EVIDENČNÍ - VÝROBNÍ ČÍSLO: VÝROBCE NÁZEV: XTline s.r.o. ADRESA: Průmyslová 2054, 59401 Velké Meziříčí...
- Page 16 Akumulatorowa piła tarczowa 18 V Li-ion XT102745 (LCC777-1) Napięcie: 18 V Laser Prędkość obrotowa silnika bez obciążenia: 4200 rpm Rozmiary tarczy: 165 x 20 x 1,6, 20 zębów Maks. głębokość cięcia: 51 mm przy nachyleniu 90° 35 mm przy nachyleniu 45°...
- Page 17 OGÓLNE INSTRUKCJE BEZPIECZEŃSTWA – DOTYCZY WSZYSTKICH NARZĘDZI AKUMULATOROWYCH OSTRZEŻENIE! NALEŻY DOKŁADNIE ZAPOZNAĆ SIĘ ZE WSZYSTKIMI ZALECENIAMI! Niedbałość lub nieprzestrzeganie wszystkich instrukcji opisanych poniżej może spowodować porażenie prądem elektrycznym, pożar i/lub poważny uraz. Przestrzeń robocza 1. Stanowisko pracy należy utrzymywać w czystości i dobrze oświetlić. Nieporządek i złe oświetlenie stanowiska pracy mogą...
- Page 18 Należy stosować ściski lub inne praktyczne sposoby zabezpieczenia obrabianego elementu na podkładce Użytkowanie narzędzi elektrycznych i konserwacja roboczej. Trzymanie obrabianego elementu w ręce lub inną częścią ciała jest niewłaściwe i może doprowadzić do utraty kontroli. Nie należy przeciążać narzędzia. Stosować narzędzia przystosowane do danej pracy. Wybór właściwego narzędzia zapewni lepsze i bezpieczniejsze opanowanie danego zadania.
- Page 19 8. Przygotowanie narzędzia Uwaga! Nie należy stosować tarcz szlifierskich. Zaleca się stosowanie wyłącznie tarcz tnących. 8.4 Wymiana tarczy tnącej – rys. 4 – 6 przycisnąć i trzymać przycisk blokujący wrzeciono (17). Zanim wrzeciono zupełnie się zatrzyma może się jeszcze chwilę obracać. Poluzować...
- Page 20 tarcza do cięcia drewna itp.). Przed zamontowaniem nowej tarczy należy nanieść odrobinę oleju na kołnierz wewnętrzny i zewnętrzny oraz w miejscu, gdzie znajduje się wał. Włożyć nową tarczę tnącą. Uwaga: Należy sprawdzić, czy kierunek strzałki oznaczającej kierunek obracania się nowej tarczy tnącej jest taki sam, co kierunek strzałki oznaczającej kierunek obrotów urządzenia umieszczonej na jego obudowie.
- Page 21 9.5 Prowadnica równoległa – rys. 11 Wsunąć prowadnicę równoległą (14) w przygotowane otwory w podstawie i zablokować przy pomocy motylków blokujących (15). Ustawić wymaganą głębokość cięcia przy pomocy oznaczeń na urządzeniu. Dane ustawienia najlepiej wypróbować przecinając próbny kawałek i ewentualnie dostosować ustawienia do potrzeb. W celu uzyskania większej dokładności należy zmierzyć...
- Page 22 dni przewidzianym w ustawie (ten okres można wydłużyć w wyniku wzajemnych uzgodnień). Po wykryciu ukrytej wady materiału do 6 miesięcy od dnia sprzedaży, niemożliwej do usunięcia, produkt zostanie wymieniony na nowy (wady, które istniały w momencie odbioru towaru, a nie powstałe w wyniku niewłaściwego użytkowania lub zużycia).
- Page 23 Numer katalogowy: [wlpower] Cyrkulacyjna piła tarczowa 18V LCC777-1 Li-Ion Data: 2018.05.16...
- Page 24 18V Li-ion Cordless Circular Saw XT102745 (LCC777-1) Please read the instructions carefully before operating the Tools Welcome This product has been carefully engineered and manufactured to give you dependable operation. Please...
-
Page 25: Work Area
read this manual thoroughly before operating your new product, as it contains the information you need to become familiar with its features and obtain the performance that will bring you continued enjoyment for many years .Please keep this manual on file for future reference. GENERAL SAFETY RULES –FOR ALL BATTERY OPERATED TOOLS WARNING ! READ AND UNDERSTAND ALL INSTRUCTIONS. - Page 26 Power tool use and care Use clamps or other practical ways to secure and support the work piece to a stable platform. Holding the work piece by hand or against your body is unstable and may lead to loss of control. Do not force tool.
