025959
ARBETSBELYSNING LED FÖR FAST
MONTERING
Bruksanvisning i original
ARBEIDSBELYSNING LED FOR FAST
MONTERING
Bruksanvisning (Oversettelse av original bruksanvisning)
REFLEKTOR ROBOCZY LED DO MONTAŻU
STAŁEGO
Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji)

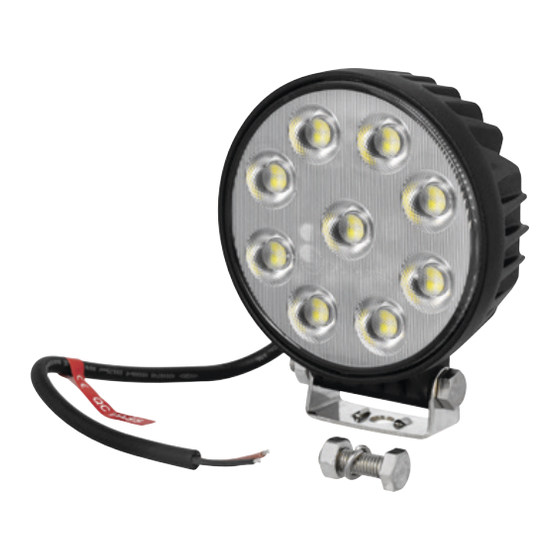

WORK LIGHT LED FOR PERMANENT
INSTALLATION
Operating instructions (Translation of the original instructions)
ARBEITSBELEUCHTUNG LED
ZUR FESTEN MONTAGE
Gebrauchsanweisung
(Übersetzung der Original-Gebrauchsanweisung)
TYÖVALO LED KIINTEÄÄN ASENNUKSEEN
Käyttöohje (Käännös alkuperäisestä käyttöohjeesta)
LAMPE DE TRAVAIL LED À MONTAGE FIXE
Mode d'emploi (Traduction du mode d'emploi original)
WERKVERLICHTING LED VOOR VASTE
MONTAGE
Gebruiksaanwijzing (Nederlandse vertaling)
(Vertaling van originele gebruiksaanwijzing)
Advertisement
Table of Contents
Related Manuals for Hamron 025959
Summary of Contents for Hamron 025959
- Page 1 025959 ARBETSBELYSNING LED FÖR FAST MONTERING Bruksanvisning i original ARBEIDSBELYSNING LED FOR FAST MONTERING Bruksanvisning (Oversettelse av original bruksanvisning) REFLEKTOR ROBOCZY LED DO MONTAŻU STAŁEGO Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji) WORK LIGHT LED FOR PERMANENT INSTALLATION Operating instructions (Translation of the original instructions)
- Page 2 Viktigt! Läs bruksanvisningen noggrant innan användning. Spara den för framtida behov. Rätten till ändringar förbehålles. För senaste version av bruksanvisningen se www.jula.com Viktig! Les bruksanvisningen nøye før bruk. Ta vare på den for fremtidig bruk. Med forbehold om endringer. Nyeste versjon av bruksanvisningen finner du på...
- Page 4 SÄKERHETSANVISNINGAR • Läs dessa anvisningar noga före montering och spara dem för framtida behov. • Följ alltid gällande lagar och regler för montering och användning av hjälpbelysning. • Koppla bort minuskabel/chassijordkabel från batteriet innan produkten ansluts, för att undvika skador vid eventuell kortslutning under installationsarbetet.
-
Page 5: Tekniska Data
• Säkerställ fritt luftflöde genom ljuskällans kylflänsar och håll kylflänsarna rena. SYMBOLER Läs bruksanvisningen. Godkänd enligt gällande direktiv/förordningar. Kasserad produkt ska återvinnas enligt gällande bestämmelser. TEKNISKA DATA Märkspänning 9-36 V DC Effekt 36 W (36x1 W) Färgtemperatur 5700 K Färgton Kallvit Ljusflöde 3600 lm... - Page 6 BESKRIVNING Arbetslampa med riktad ljusbild (60°). 36 W SMD LED levererar 3600 teoretisk lumen och 3200 effektiv lumen. Hög kapslingsklass. Monteringsskruv ingår. DT-kontakt säljs separat. Låsbricka Mutter Skruv BILD 1 MONTERING Borra skruvhål med diameter 9 mm i den yta där lampan ska monteras.
- Page 7 SIKKERHETSANVISNINGER • Les disse anvisningene nøye før montering, og ta vare på dem for fremtidig bruk. • Følg alltid gjeldende lover og regler for montering og bruk av hjelpebelysning. • Koble minuskabel/chassis-jordkabel fra batteriet før produktet kobles til for å unngå skade ved en eventuell kortslutning under installasjonsarbeidet.
-
Page 8: Tekniske Data
• Sørg for at det er fri luftstrøm gjennom lyskildens kjøleflenser og hold kjøleflensene rene. SYMBOLER Les bruksanvisningen. Godkjent i henhold til gjeldende direktiver/ forskrifter. Kassert produkt skal gjenvinnes etter gjeldende forskrifter. TEKNISKE DATA Nominell spenning 9–36 V DC Effekt 36 W (36x1 W) Fargetemperatur 5700 K... - Page 9 BESKRIVELSE Arbeidslampe med fokusert lysbilde (60°). 36 W SMD LED leverer 3600 teoretiske lumen og 3200 effektive lumen. Høy kapslingsklasse. Monteringsskrue følger med. DT-kontakt selges separat. Låseskive Mutter Skrue BILDE 1 MONTERING Bor skruehull med en diameter på 9 mm i overflaten der lampen skal monteres.
-
Page 10: Zasady Bezpieczeństwa
ZASADY BEZPIECZEŃSTWA • Przed montażem uważnie zapoznaj się z niniejszą instrukcją i zachowaj ją do przyszłego użytku. • Zawsze przestrzegaj obowiązujących przepisów dotyczących montażu i użytkowania oświetlenia pomocniczego. • Przed podłączeniem produktu odłącz przewód ujemny (przewód uziemiający podwozia) od akumulatora, aby uniknąć uszkodzenia produktu w razie ewentualnego zwarcia podczas montażu. -
Page 11: Dane Techniczne
• Żarówka nagrzewa się po włączeniu produktu. Przed dotknięciem lub naprawą reflektora odczekaj co najmniej 30 minut, aż ostygnie. • Zapewnij swobodny przepływ powietrza przez radiator reflektora i utrzymuj go w czystości. SYMBOLE Przeczytaj instrukcję obsługi. Zatwierdzona zgodność z obowiązującymi dyrektywami/rozporządzeniami. Zużyty produkt oddaj do utylizacji, postępując zgodnie z obowiązującymi przepisami. - Page 12 Stopień ochrony obudowy IP68 Masa 530 g Wymiary Wys. 132 x gł. 47 x Ø110 mm OPIS Lampa robocza z kierowaną wiązką światła (60°). 36 W SMD LED generuje strumień świetlny o nominalnej wartości 3600 lumenów i rzeczywistej wartości 3200 lumenów. Wysoki stopień ochrony obudowy. Wkręty montażowe w zestawie. Rozgałęziacz do kupienia osobno. Podkładka zabezpieczająca Nakrętka Wkręt RYS.
-
Page 13: Safety Instructions
SAFETY INSTRUCTIONS • Read these instructions carefully before installation and save them for future reference. • Always comply with the applicable laws and regulations for the installation and use of auxiliary lights. • Disconnect the negative/chassis earth cable from the battery before connecting the product, to avoid damage from short-circuiting during the installation. -
Page 14: Technical Data
• Make sure there is a free flow of air through the cooling fins on the light source and keep the fins clean. SYMBOLS Read the instructions. Approved in accordance with the relevant directives. Recycle discarded product in accordance with local regulations. TECHNICAL DATA Rated voltage 9-36 V DC... -
Page 15: Installation
DESCRIPTION Work light with focused beam (60°). 36 W SMD LED delivers 3600 theoretical lumens and 3200 effective lumens. High protection rating Retaining screws included. DT connector sold separately. Lock washer Screw FIG. 1 INSTALLATION Drill screw holes with a diameter of 9 mm in the surface where the light is to be installed. - Page 16 SICHERHEITSHINWEISE • Diese Anweisungen vor der Montage sorgfältig durchlesen und zum späteren Nachschlagen aufbewahren. • Stets die geltenden Gesetze und Vorschriften bezüglich der Montage und Verwendung der Hilfsbeleuchtung einhalten. • Das Minus-/Gehäuse-Erdungskabel vor dem Anschließen des Produkts von der Batterie trennen, um bei einem Kurzschluss während der Installationsarbeiten Schäden zu vermeiden.
-
Page 17: Technische Daten
• Die Lichtquelle wird heiß, wenn das Produkt eingeschaltet ist. Die Lichtquelle vor dem Berühren oder Bewegen mindestens 30 Minuten abkühlen lassen. • Für einen freien Luftstrom durch die Kühlkörper der Lichtquelle sorgen und die Kühlkörper sauberhalten. SYMBOLE Die Gebrauchsanweisung lesen. Zulassung gemäß... -
Page 18: Montage
Schutzart IP68 Gewicht 530 g Maße H132 x T47 x Ø110 mm BESCHREIBUNG Arbeitsleuchte mit gerichteter Lichtstreuung (60 °). 36 W SMD LED liefert 3.600 theoretische Lumen und 3.200 effektive Lumen. Hohe Schutzart. Befestigungsschrauben enthalten. Der DT-kontakt ist separat erhältlich. Sicherungsscheibe Mutter Schraube ABB. - Page 19 TURVALLISUUSOHJEET • Lue nämä ohjeet huolellisesti ennen asennusta ja säilytä ne myöhempää käyttöä varten. • Noudata aina ajoneuvon valojen asennusta ja käyttöä koskevia lakeja ja määräyksiä. • Irrota miinuskaapeli/maadoituskaapeli akusta ennen tuotteen kytkemistä, jotta vältetään mahdollisen oikosulun aiheuttamat vauriot asennuksen aikana. •...
-
Page 20: Tekniset Tiedot
• Varmista vapaa ilmavirtaus valonlähteen jäähdytyslaippojen läpi ja pidä jäähdytyslaipat puhtaina. SYMBOLIT Lue käyttöohjeet. Hyväksytty voimassa olevien direktiivien/ säädösten mukaisesti. Käytöstä poistettu tuote on kierrätettävä voimassa olevien määräysten mukaisesti. TEKNISET TIEDOT Nimellisjännite 9–36 V DC Teho 36 W (36x1 W) Värilämpötila 5700 K Värisävy... - Page 21 KUVAUS Työvalaisin suunnatulla valokuviolla (60°). 36 W SMD LED antaa teoreettisesti 3600 luumenin ja käytännössä 3200 luumenin valovirran. Korkea kotelointiluokka. Mukana kiinnitysruuvi. DT-liitin myydään erikseen. Lukituslevy Mutteri Ruuvi KUVA 1 ASENNUS Poraa halkaisijaltaan 9 mm:n ruuvinreiät pintaan, johon valaisin asennetaan. Työnnä ruuvi reiän läpi, aseta lukkoaluslevy ja kiristä mutteri.
-
Page 22: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ • Veuillez lire attentivement ces instructions avant le montage et les conserver pour pouvoir les consulter ultérieurement. • Respectez toujours les lois et règlements applicables au montage et à l’utilisation d’un éclairage additionnel. • Débranchez le câble moins/le câble de mise à la terre du châssis de la batterie avant de connecter le produit, afin d’éviter tout dommage en cas de court-circuit pendant l’installation. -
Page 23: Caractéristiques Techniques
• L’ampoule devient chaude lorsque le produit est allumé. Laissez l’ampoule refroidir pendant au moins 30 minutes avant de la toucher ou de la manipuler. • Veillez à ce que l’air circule librement dans les dissipateurs thermiques de l’ampoule et maintenez ceux-ci propres. PICTOGRAMMES Lisez le mode d’emploi. - Page 24 Couleur Blanc froid Flux lumineux 3600 lm Indice de protection IP68 Poids 530 g Dimensions H132 x P47 x Ø110 mm DESCRIPTION Lampe de travail à faisceau lumineux dirigé (60°). LED SMD 36 W émettant 3600 lumens théoriques et 3200 lumens effectifs. Classe de protection élevée. Vis de montage fournie.
- Page 25 VEILIGHEIDSINSTRUCTIES • Lees deze instructies zorgvuldig vóór de montage en bewaar ze voor toekomstig gebruik. • Neem altijd de toepasselijke wet- en regelgeving voor het installeren en gebruiken van hulpverlichting in acht. • Maak de minkabel/chassisaardekabel los van de accu vooraleer het product aan te sluiten om beschadiging te voorkomen in geval van kortsluiting tijdens de installatie.
-
Page 26: Technische Gegevens
• De lichtbron wordt heet wanneer het product brandt. Laat de lichtbron minstens 30 minuten afkoelen voordat u hem aanraakt of hanteert. • Zorg voor een onbelemmerde luchtstroom over de koelvinnen van de lichtbron en houd de koelvinnen schoon. SYMBOLEN Lees de gebruiksaanwijzing. - Page 27 Lichtstroom 3600 lm Beschermingsklasse IP68 Gewicht 530 g Afmetingen H132 x D47 x Ø110 mm BESCHRIJVING Werklamp met gericht lichtbeeld (60°). De 36 W SMD LED levert 3600 theoretische lumen en 3200 effectieve lumen. Hoge beschermingsklasse. Bevestigingsschroeven inbegrepen. DT-connector apart verkrijgbaar. Borgring Moer Schroef...
