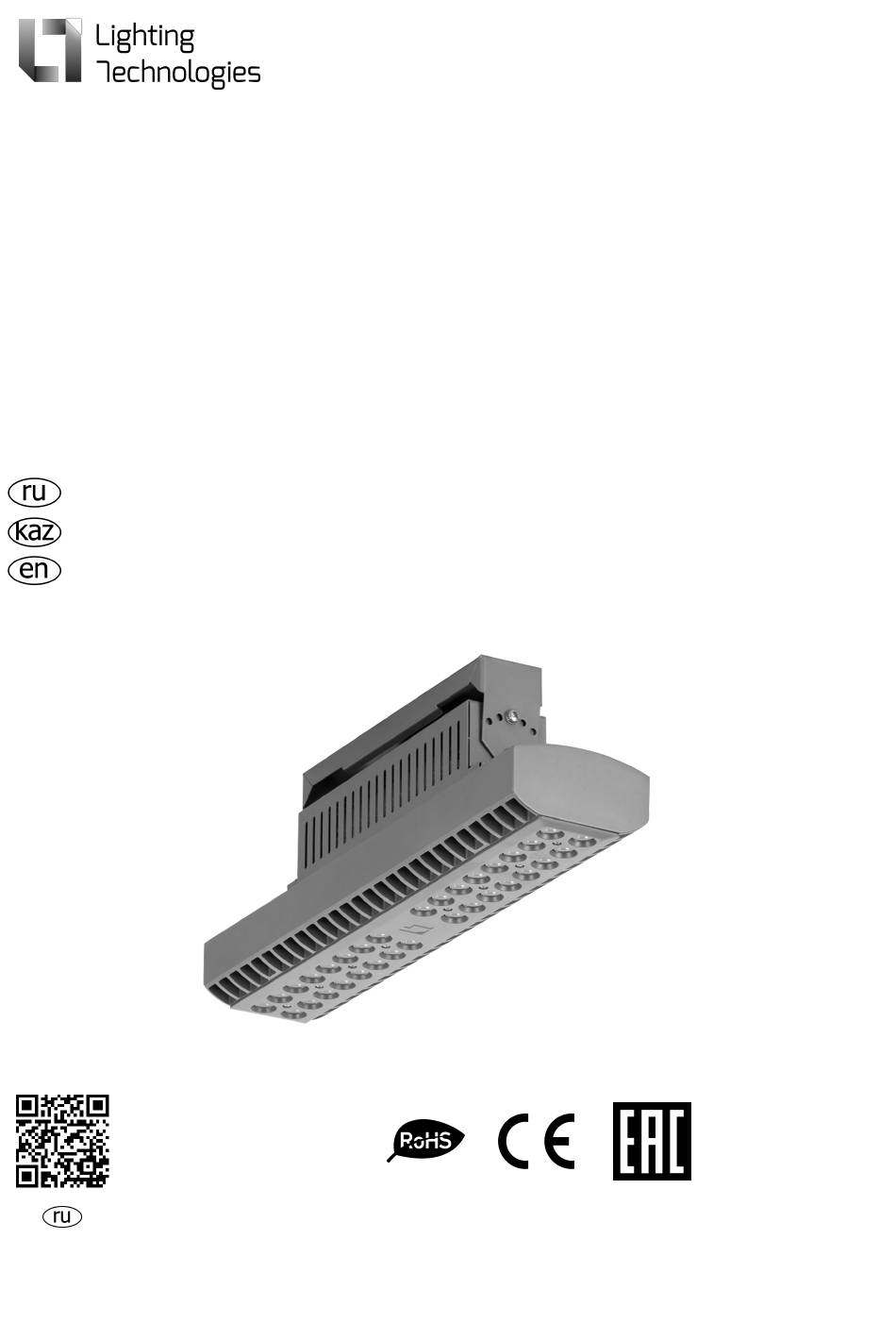

- Page 1 HB LED 75-100 Светильники стационарные / Стационарлы шамдалдар / Stationary luminaries Паспорт Төлқұжат Manual Сделано в России...
- Page 2 Коэф. КЦТ (в Свет. Коэф. Исполнен Мощност Класс мощност Световой Артикул Наименование сфере)**, отдача, пульс. св. ие ь, Вт защиты и, не поток, лм К лм/Вт пот менее Қуат КЦТ Жарықты Жарық Жар. ағ. Қорғаныс коэффиц Артикул Атауы Орындау қуаты, В (салада)* қ...
- Page 3 Рабочее Рабочее Вр.импуль Установоч напряжен Угол напряжени Пусковой са Длина(А), Ширина Высота(С) ный ие рассеиван Масса, кг е питания ток, А пуск.тока, мм (В), мм , мм размер питания ия, ͦ DC,В мкс (D), мм АС,В Іске қосу DС,В қуат АС,В...
- Page 4 Шырақтардың барлық параметрлері қуат көзінің номиналды кернеуінде және пайдаланудың қалыпты жағдайларында көрсетілген. Notes: - CCT (in sphere) – correlated color temperature of luminaire’s light which was measured in integrating sphere - Permissible deviation of parameters: power, luminous flux, weight from nominal values are ±10%.
- Page 5 ПАСПОРТ Комплект поставки - Светильник, шт - 1 - Паспорт, шт - 1 - Упаковка, шт - 1 Назначение и общие сведения - Светильник потолочный, на полупроводниковых источниках света (светодиодах) предназначен для общего освещения административно-общественных и производственных зданий. - Источник света, содержащийся...
- Page 6 3. Установить лиру на опорную поверхность (крепления к опорной поверхности в комплект поставки не входят). 4. Установить светильник в необходимое положение, закрутив винты кронштейна (М5х16). 5. Подключение светильника к питающей сети (диаметр подключаемого кабеля 6-10 мм, максимальное сечение провода 2,5 мм2). 5.1.
- Page 7 Габаритные и установочные размеры светильника Схема подключения 1. Схема подключения светильника I класса к питающей сети. 2. Схема подключения светильника II класса к питающей сети. 3. Схема подключения светильника к питающей сети с регулируемым драйвером по системе 1-10 V или системе DALI . Гарантийные...
- Page 8 - Гарантийный срок на блоки резервного питания (поставляемые в комплекте с аккумуляторной батареей), а также на компоненты систем управления освещением (поставляемые без светильников), составляет 12 (двенадцать) месяцев с даты поставки. - Световой поток в течение гарантийного срока сохраняется на уровне не ниже 70% от заявляемого...
- Page 9 ТӨЛҚҰЖАТ Жеткізілім жиынтығы - Шамдал, дана - 1 - Төлқұжат, дана - 1 - Орам, дана - 1 Міндетті және жалпы мәліметтер - төбелі шамшырақ, жартылай өткізгішті жарық көздерінде (жарық диодтарында) әкімшілік-қоғамдық үй-жайларды және өндірістік ғимараттарды жалпы жарықтандыру үшін арналған. - Шамшырақтың...
- Page 10 3. Сүйеніш бетке (сүйеніш бетке бекіткіш жеткізілім жиынтығына кірмейді)лираны орнатыңыз. 4. Кронштейннің бұрамасын бұрай отырып қажетті күйге шамдалды орнатыңыз (М5х16). 5. Қуаттандыру желісіне шамдалды қосу (қосылатын кабельдің диаметрі 6-10 мм, сымның максималды қимасы 2,5 мм2). 5.1. Қорғанысы II класс болатын шырақтар үшін. Коннекторды бөлшектеңіз. Қуат көзі кабелінің...
- Page 11 Шамшырақтың габариттік және орнату өлшемдері Қосу сызбасы 1. I класты шырақты қуат көзі желісіне қосу сұлбасы. 2. II класты шырақты қуат көзі желісіне қосу сұлбасы. 3. Шамдалдың 1-10 V немесе DALI жүйесі бойынша реттейтін драйвері бар қуаттандыру желісіне қосылу сызбасы. Кепілдік...
- Page 12 - Кепілдік міндеттері эксплуатация барысында боялған беттің және пластик беттердің өзгеруіне орындалмайды. - Резервтік қоректендіру блоктарының (аккумулятор батареясымен жинақта жеткізілетін), сонымен бірге жарықтандыруды басқару жүйесінің құраушыларының кепілдік мерзімі жеткізілген күннен бастап 12 (он екі) айды құрайды. - Жарық ағыны кепілдік мерзімінің барысында ұсынылатын номинал жарық ағынынан 70% төмен...
-
Page 13: Delivery Set
MANUAL DELIVERY SET - Luminaire, pcs - 1 - Manual, pcs - 1 - Package, pcs - 1 FUNCTION - Сeiling luminaire with LED light source is designed for general illumination of administrative, public and industrial buildings. - Replacement of the luminaire light source is available in the factory or in a specialized service. - The luminaires are in conformity with the follow relevant Technical Reglaments of the Eurasian Customs Union: TP TC and TP EAЭC - For luminaries with DALI protocol control, available luminous flux adjustment range is between... - Page 14 3. Place mounting bracket on bearing surface (hardware is not included into delivery kit). 4. Set the luminaire in desired position, tighten screws on the bracket. 5. Luminaire mains connection. 5.1. For luminaries with protection class II. Disassemble the connector. Strip power cable, external insulation 20 mm, inner - 7 mm.
-
Page 15: Connection Schemes
Overall and installation dimensions, mm CONNECTION SCHEMES 1. Mains connection scheme for class I luminaire 2. Mains connection scheme for class II luminaire 3. Mains connection scheme for luminaire with 1-10V or DALI regulated control gear. WARRANTY - The manufacturer shall repair or replace a luminaire that has been found to be defective under normal use through no fault of the customer provided that it was delivered, stocked, mounted/installed and operated in conditions and according to the requirements specified in a product data sheet, engineering specifications, mounting and service instructions, delivery... -
Page 16: Acceptance Certificate
ТУ 27.40.25-001-88466159-2019 and with the requirements of the applicable standards Manufacture date _____________________________________________________________ Inspected by ___________________________________________________________________ Packaged by________________________________________________________________ Manufacturer: company LLC "IGC "Lighting Technologies' Sale date ________________________________________________________________ Company stamp More information can be found on our website www.LTcompany.com Hotline 8 800 333-23-77...
