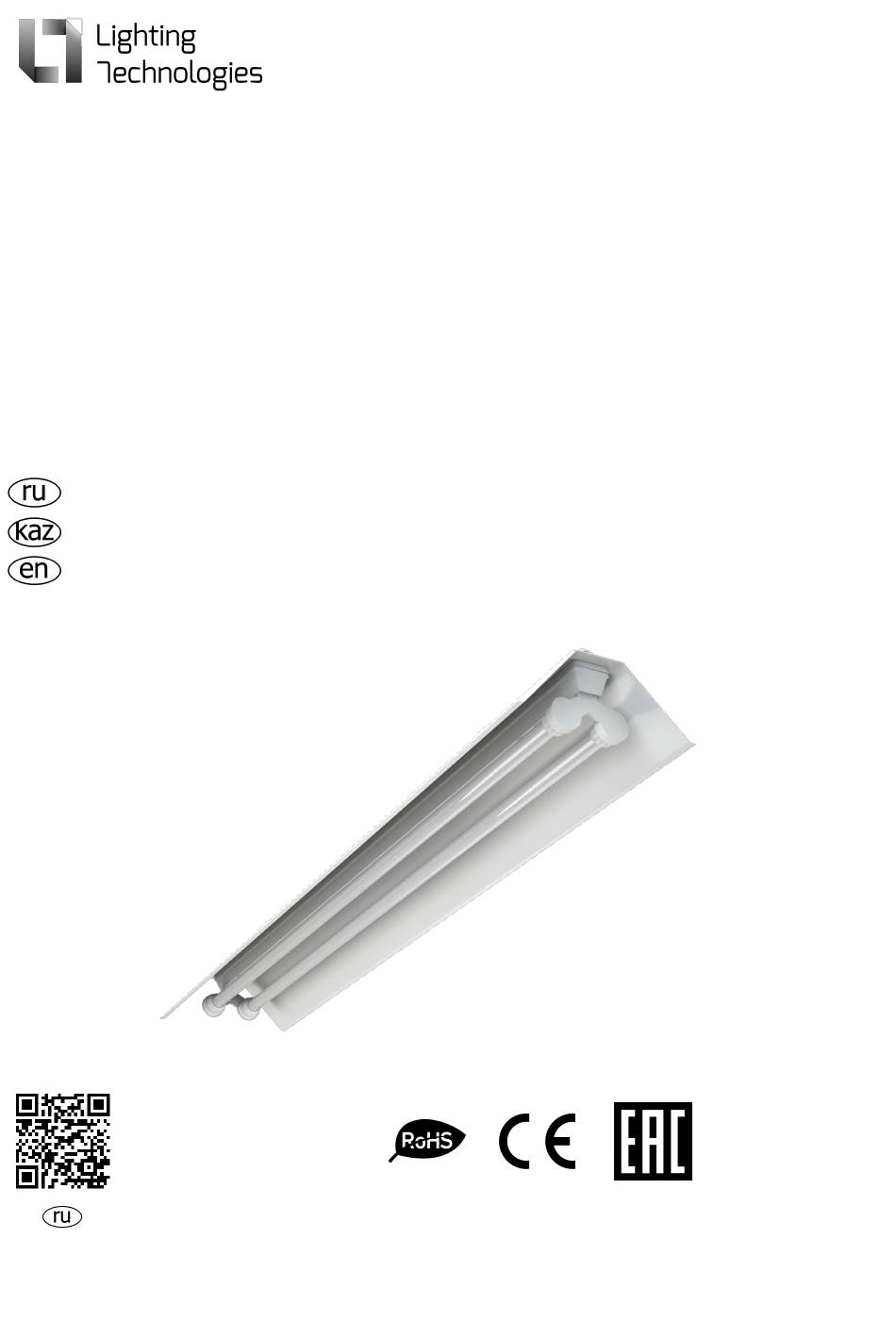

- Page 1 Светильники стационарные / Стационарлы шамдалдар / Stationary luminaries Паспорт Төлқұжат Manual Сделано в России...
- Page 2 Рабочее Артикул Наименование Исполнение Мощность, Вт Тип лампы Цоколь напряжение питания АС,В АС,В қуат көзінің Артикул Атауы Орындау қуаты, В Шам түрлері Іргесі жұмыстық кернеуі Rated power, Lamp socket Power supply Code Name Lamp type Execution type AC voltage, V 1071002150 KRK 136 ЛЛ...
- Page 3 Установочный КПД опт. сист., Угол Ширина (В), Масса, кг Длина(А), мм Высота(С), мм размер (D), рассеивания, ͦ мм мм ПӘК-оптикалы Шашырау Ұзындығы (A), Орнату қ Cалмағы, кг Ені (В), мм Биіктігі (С), мм бұрышы, ͦ мм өлшемі (D),мм жүйесі. % Light Mounting Optical system...
- Page 4 ПАСПОРТ Комплект поставки - Светильник, шт - 1 - Паспорт, шт - 1 - Упаковка, шт - 1 - Стартеры (для светильников с ЭмПРА), по числу ламп Назначение и общие сведения - Светильник потолочный, предназначен для общего освещения административно-общественных и производственных помещений. - Светильник...
- Page 5 3. Установить корпус на опорную поверхность: (на рис. а - шайба резиновая; b - шайба металлическая). 4. Ввести сетевые провода в корпус светильника через гермоизолятор в котором предварительно сделать круглое отверстие диаметром меньшим, чем диаметр вводимого сетевого провода. Гермоизоляторы вставить в уплотняемые отверстия корпуса. 5.
- Page 6 7.2. Для модели без отражателя. 7.2.1. Одеть на лампу муфты. 7.2.2. Вставить лампу(ы) в ламповые патроны и зафиксировать ее (их) поворотом на 90°. 7.2.3. Закрутить муфты на ламподержателях. 8. При использовании регулируемого ЭПРА, управляющие провода подключаются строго с соблюдением полярности, указанной в маркировке 9.
- Page 7 Схема подключения 1. Схема подключения светильника к питающей сети. 2. Схема подключения светильника к питающей сети с блоком резервного питания (на рис. а - блок резервного питания). Гарантийные обязательства - Завод-изготовитель обязуется безвозмездно отремонтировать или заменить светильник, вышедший из строя не по вине покупателя в условиях нормальной эксплуатации, в течение...
- Page 8 - Хранение. Светильники должны храниться в отапливаемых и вентилируемых складах, хранилищах с кондиционированием воздуха, расположенных в любом макроклиматическом районе при температуре от +5 до +40°С и относительной влажности не более 80%. NiCd, NiMh аккумуляторы: Температурный диапазон +5 до +40°C При длительном...
- Page 9 ТӨЛҚҰЖАТ Жеткізілім жиынтығы - Шамдал, дана - 1 - Төлқұжат, дана - 1 - Орам, дана - 1 - Шамдар саны бойынша стартерлер (ЭмПРА-сы бар шамдалдар үшін) Міндетті және жалпы мәліметтер - төбелі Шамдал, әкімшілік-қоғамдық және өндірістік үй-жайларды жалпы жарықтандыру үшін...
- Page 10 3. Корпусты тірек бетінде орнату қажет: (суретте а – резеңке тығырығы, b – металды тығырығы). 4. Өткізілетін сымның диаметрінен диаметрі кіші және алдын ала жасалған дөңгелек тесігі гермоизолятор арқылы желі сымдарды өткізу қажет. Гермоизоляторларды корпустың нығыздау тесіктерінен өткізу қажет. 5. Көрсетілген кереғарлыққа (полярлыққа)сәйкес желі сымын клемма қалыбына қосу қажет. Электромагнитті...
- Page 11 7.2. Шағылдырғышы жоқ моделі үшін. 7.2.1. Муфтаны шамдалға кигізіңіз. 7.2.2. Шамды(дарды) шам патрондарына салып, оны (оларды) 90 °-қа бұрап бекітіп қойыңыз. 7.2.3. Муфталарды шам ұстаушы ларында тартып бекітіңіз. 8. Реттейтін ЭПРА-ты қолданғанда бақылау сымдары, таңбаламада белгіленген полярлықты міндетті түрде сақтап, қосылады. 9.
- Page 12 Қосу сызбасы 1. Шамдалдың қуаттандыру желісіне қосылу сызбасы. 2. Резервтік қуаттандыру блогы бар қуаттандыру желісіне қосу сұлбасы : (сур. а - Резервтік қуаттандыру блогы). Кепілдік міндеттемелері - Өндіруші зауыт кепілдік мерзім кезеңінде қалыпты пайдаланылған және орнату ережелері сақталған жағдайда сатып алушының кінәсінен тыс істен шыққан шамшырақты ақысыз жөндеуге...
- Page 13 - Сақтау және тасымалдау. Шамдал жылытылатын және желдетілетін, ауаны баптайтын қоймаларда сақталуы тиіс,кез-келген макроклиматты аймақтарда температурасы +5 тан +40°С дейін және қатысты ылғалдылығы 80% көп емес жағдайда бейімделінген. NiCd, NiMh аккумуляторлары: Температуралық диапазондары +5 до +40°C Жарты жылдан астам уақытта сақтау үшін аккумулятор қуаттандыруы -5 қуатсыздандыру циклімен...
-
Page 14: Delivery Set
MANUAL DELIVERY SET - Luminaire, pcs - 1 - Manual, pcs - 1 - Package, pcs - 1 - Starters (for luminaries with EmCG), according to lamps amount FUNCTION - Luminaire Сeiling, is designed for general illumination of administrative, public and industrial premises. - Page 15 3. Place the luminaire’s body on bearing surface installation. (on fig. а – rubber washer; b -steel washer). 4. Put mains cable through cable gland, which should have previously made hole with form of mains cable profile and a bit less in size. Place the cable glands in appropriate holes in luminaire’s body.
-
Page 16: Connection Schemes
7.2. For model without reflector. 7.2.1. Put the couplings on the lamp. 7.2.2. Insert lamp(s) into the lampholders and lock it (them) by turning on 90°. 7.2.3. Twist the couplings on lampholders. 8. When regulated control gear is used, control wires polarity must follow label markings. 9. -
Page 17: Warranty
2. Mains connection scheme with backup power supply: (fig. а - backup power supply). WARRANTY - The manufacturer shall repair or replace a luminaire that has been found to be defective under normal use through no fault of the customer provided that it was delivered, stocked, mounted/installed and operated in conditions and according to the requirements specified in a product data sheet, engineering specifications, mounting and service instructions, delivery terms, rules for technical maintenance of electrical installations and other conditions agreed by... -
Page 18: Acceptance Certificate
ТУ 27.40.25-001-88466159-2019 and with the requirements of the applicable standards Manufacture date _____________________________________________________________ Inspected by ___________________________________________________________________ Packaged by________________________________________________________________ Manufacturer: company LLC "IGC "Lighting Technologies' Sale date ________________________________________________________________ Company stamp More information can be found on our website www.LTcompany.com Hotline 8 800 333-23-77...
