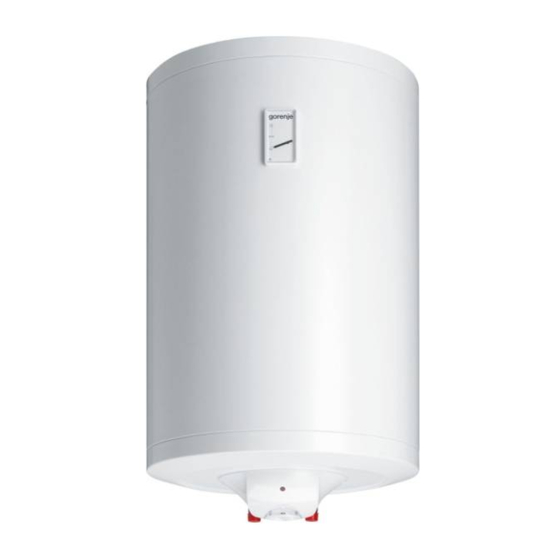

Gorenje TGR 120 NG Instructions For Use Manual

Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 10

Quick Links

Download this manual
https://tehnoteka.rs
Uputstvo za upotrebu
GORENJE bojler TGR120NG
Tehnoteka je online destinacija za upoređivanje cena i karakteristika bele tehnike,
potrošačke elektronike i IT uređaja kod trgovinskih lanaca i internet prodavnica u Srbiji.
Naša stranica vam omogućava da istražite najnovije informacije, detaljne karakteristike
i konkurentne cene proizvoda.
Posetite nas i uživajte u ekskluzivnom iskustvu pametne kupovine klikom na link:
https://tehnoteka.rs/p/gorenje-bojler-tgr120ng-akcija-cena/

Advertisement

loading
Need help?

Need help?

Do you have a question about the TGR 120 NG and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Gorenje TGR 120 NG

Summary of Contents for Gorenje TGR 120 NG

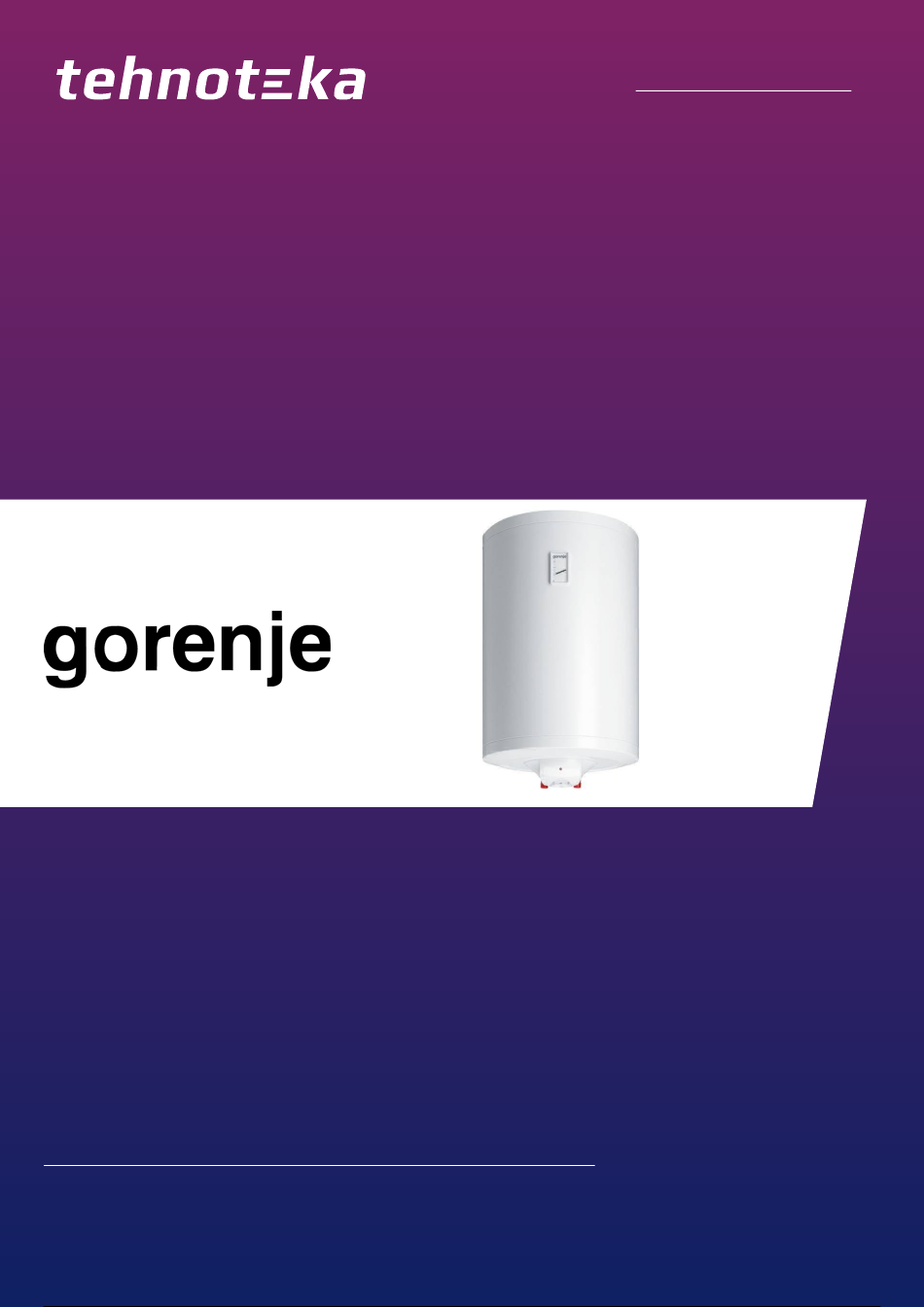

  • Page 1 Uputstvo za upotrebu GORENJE bojler TGR120NG Tehnoteka je online destinacija za upoređivanje cena i karakteristika bele tehnike, potrošačke elektronike i IT uređaja kod trgovinskih lanaca i internet prodavnica u Srbiji. Naša stranica vam omogućava da istražite najnovije informacije, detaljne karakteristike i konkurentne cene proizvoda.
  • Page 2 TGR 30-200 N...
  • Page 3 Gebrauchsanweisung Instructions for Use Upute za upotrebu Упaтства за употребa Navodila za uporabo Udhëzime për përdorim Uputstva za upotrebu...
  • Page 4 HINWEISE Das Gerät kann von Kindern ab 8 Jahren und Personen mit begrenzten physischen, sinnlichen und psychischen Fähigkeiten oder mit ungenügend Erfahrungen bzw. Kenntnis benutzt werden, falls sie dabei kontrolliert werden oder über die sichere Anwendung des Gerätes belehrt worden sind und dass sie die eventuelle damit verbundene Gefahr verstehen.

  • Page 5: Installation

    deshalb die eventuell aufkommenden Temperaturüberlastungen unbedingt zu beachten. Sollten Sie den Warmwasserbereiter vom Stromnetz trennen, müssen Sie im bei Frostgefahr das Wasser aus dem Kessel entleeren. Bitte versuchen Sie nicht, eventuelle Fehler am Gerät selbst zu beseitigen, wenden Sie sich lieber an den nächsten bevollmächtigten Kundendienst.
  • Page 6 und der Decke genügend Platz (siehe Maß G auf der Skizze der Anschlussmaße). Wird dies nicht berücksichtigt, muss der Warmwasserspeicher beim beschriebenen Service von der Wand abmontiert werden. TGR 30 N 275 173 454 461 80 TGR 50 N 365 200 454 461 130 TGR 80 N 565 205...

  • Page 7: Elektrischer Anschluss

    Falls die bereits ausgeführte Installation keine Möglichkeit bietet, das tropfende Wasser aus dem Sicherheitsventil in den Abfluss zu leiten, kann das Tröpfeln auch durch das 3 l- Expansionsgefäß verhindert werden. Das Gefäß montieren Sie am Zulaufrohr des Warmwasserbereiters. Das richtige Funktionieren des Sicherheitsventils müssen Sie in regelmässigen Zeitabständen selber überprüfen und nach Bedarf den Kalk entfernen und die eventuelle Blockade des Ventils beseitigen.

  • Page 8: Gebrauch Und Wartung

    Gerät muss eine allpolige Trennvorrichtung vorgeschaltet werden, der sämtliche Speisepole laut nationalen Installationsvorschriften unterbricht. Legende: 1 - Anschlussklemme 2 - Thermostat mit zweipolige Thermosicherung 3 - Heizkörper 4 - Kontrolleuchte L - Phasenleiter N - Neutralleiter - Schutzleiter Elektroschaltbild HINWEIS: Vor jedem Eingriff ist der Warmwasserspeicher spannungsfrei zu schalten! GEBRAUCH UND WARTUNG Nach dem Anschluss an die Wasserleitung und das Stromnetz ist der...
  • Page 9 [V~] Schutzklasse Schutzart (Schutzstufe) IP23 1) Verordnung der Kommission EU 812/2013; EN 50440 2) EN 50440 WIR BEHALTEN UNS DAS RECHT FÜR ÄNDERUNGEN VOR, DIE DIE FUNKTIONALITÄT DES GERÄTES NICHT BEEINTRÄCHTIGEN. Die Gebrauchsanweisungen finden Sie auch auf unseren Webseiten http://www.gorenje.com.
  • Page 10 WARNINGS The appliance may be used by children older than 8 years old, elderly persons and persons with physical, sensory or mental disabilities or lacking experience and knowledge, if they are under supervision or taught about safe use of the appliance and if they are aware of the potential dangers.
  • Page 11 Please do not try to fix any defects of the water heater on your own. Call the nearest authorised service provider. Our products incorporate components that are both environmentally safe and harmless to health, so they can be disassembled as easily as possible and recycled once they reach their final life stage.

  • Page 12: Connection To The Water Supply

    TGR 30 N 275 173 454 461 80 TGR 50 N 365 200 454 461 130 TGR 80 N 565 205 454 461 180 TGR 100 N 950 715 215 454 461 260 TGR 120 N 1090 865 205 454 461 260 TGR 150 N 1305 1065 220 454 461 260 TGR 200 N 1514 1050 444 800 500 507 260...
  • Page 13 Closed (pressure) system Open (non-pressure) system Legend: 1 - Safety valve 6 - Checking fitting 2 - Test valve 7 - Funnel with outlet connection 3 - Non-return valve 8 - Expansion tank 4 - Pressure reduction valve H - Cold water 5 - Closing valve T - Hot water Between the water heater and safety valve, no closing valve may be built in...

  • Page 14: Operation And Maintenance

    Legend: 1 - Connection terminal 2 - Thermostat and bipolar thermal cut-out 3 - Electric heating element 4 - Pilot lamp L - Live conductor N - Neutral conductor - Earthing conductor Electric installation CAUTION: Before any intervention into the interior of the water heater, disconnect it from the power supply network! OPERATION AND MAINTENANCE After connecting to the water and power supply, the heater is ready for use.
  • Page 15 Degree of protection IP23 1) EU Regulation 812/2013; EN 50440 2) EN 50440 WE RESERVE THE RIGHT TO MAKE CHANGES THAT DO NOT IMPAIR THE FUNCTIONALITY OF THE DEVICE. The user manual can also be found at our website http://www.gorenje.com.
  • Page 16 UPOZORENJA Uređaj mogu koristiti djeca starija od 8 godina i osobe sa smanjenim tjelesnim, osjetnim ili mentalnim sposobnostima, odnosno nedovoljnim iskustvom ili znanjem samo ako su pod nadzorom ili podučeni o uporabi uređaja na siguran način i ako razumiju potencijalne opasnosti. Djeca se ne smiju igrati uređajem.
  • Page 17 Molimo: eventualne kvarove na grijalici nemojte popravljati sami već obavijestite najbliži ovlašteni servis o tome. Naši su proizvodi opremljeni ekološki besprijekornim i zdravstveno ispravnim neškodljivim komponentama te su proizvedeni tako da se u svojoj posljednjoj fazi trajanja mogu što jednostavnije rastaviti i reciklirati. Reciklažom materijala smanjuju se količine otpada i potreba za proizvodnjom osnovnih materijala (naprimjer kovine), što iziskuje puno energije i uzrokuje emisije štetnih tvari.
  • Page 18 TGR 30 N 275 173 454 461 80 TGR 50 N 365 200 454 461 130 TGR 80 N 565 205 454 461 180 TGR 100 N 950 715 215 454 461 260 TGR 120 N 1090 865 205 454 461 260 TGR 150 N 1305 1065 220 454 461 260 TGR 200 N 1514 1050 444 800 500 507 260...

  • Page 19: Priključivanje Na Električnu Mrežu

    Zatvoreni (tlačni) sustav Otvoreni (protočni) sustav Legenda: 1 - Sigurnosni ventil 6 - Ispitni nastavak 2 - Ispitni ventil 7 - Čašica s priključkom na izljev 3 - Nepovratni ventil 8 - Ekspanzijska posuda 4 - Redukcijski ventil tlaka H - Hladna voda 5 - Zaporni ventil T - Topla voda POZOR! Između uređaja i sigurnosnog ventila ne smije se ugraditi zaporni...
  • Page 20 Legenda: 1 - Priključna spojka 2 - Termostat i dvopolni toplinski osigurač 3 - Grijač 4 - Signalno svjetlo L - Fazni vodič N - Neutralni vodič - Zaštitni vodič Električna spojna shema POZOR! Prije svakoga zahvata u unutarnjost grijalice obvezatno isključiti grijalicu iz električne mreže.
  • Page 21 Priključni napon [V~] Klasa zaštite Stupanj zaštite IP23 1) Uredba komisije EU 812/2013; EN 50440 2) EN 50440 PRIDRŽAVAMO PRAVO NA IZMJENE KOJE NE UTJEČU NA FUNKCIONALNOST UREĐAJA. Upute za uporabu dostupne su i na našoj internetskoj stranici http://www.gorenje.com .
  • Page 22 ПРЕДУПРЕДУВАЊА Апаратот можат да го употребуваат деца на возраст од 8 години и постари и лица со намалени физички, психички или ментални способности или со недостаток на искуства, односно знаење, доколку се под надзор или се поучени за употреба на апаратот на безбеден начин и ги разбираат можните...
  • Page 23 на работниот термостат со додатна топлотна заштита. Во случај на откажување на термостатот, во согласност со безбедносните стандарди, водата во греалката за вода (бојлерот) може да достигне температура до 130°C. При изведувањето на водоводните инсталации, задолжително треба да се земе предвид дека е можно да дојде до наведените...
  • Page 24 ВГРАДУВАЊЕ Греалката вградете ја што поблиску до изливното место. Доколку греалката ја вградите во просторот кадешто се наоѓа кадата за бањање или туширање, треба задолжително да се почитуваат барањата на стандардот IEC 60364-7-701 (VDE 0100, Teil 701). Гралката прицврстете ја на ѕидот со две завртки за ѕидови, со...
  • Page 25 мешална батерија за работа под притисок. На доводната цевка поради безбедност на работењето задолжително треба да се вгради сигурносен вентил или сигурносна група, која спречува зголемување на притисокот во котелот за повеќе од 0,1 МРа (1 бар) над номиналниот. Одводниот отвор на безбедносниот вентил...
  • Page 26 Пред приклучувањето на електрична мрежа греалката треба најпрвин да ја наполните со вода. Кај првото полнење отворете ја рачката за топла вода на батеријата за мешање. Греалката е наполнета кога водата протечува низ изливната цевка на мешалната батерија. ПРИКЛУЧУВАЊЕ НА ЕЛЕКТРИЧНА МРЕЖА...
  • Page 27 подесува во насоката на движењето на казалките на саатот кога во греачот е присутна топлата вода. Термометарот ја прикажува температурата на местото на вградување, додека со вртење на контролното копче на термостатот ја подесувате температурата на водата во долниот дел на грејачот. Затоа овие две...
  • Page 28 Заштитна класа Степен на заштита IP23 1) Уредба на комисија EU 812/2013; EN 50440 2) EN 50440 ГО ЗАДРЖУВАМЕ ПРАВОТО ЗА ИЗМЕНИ КОИ НЕ ВЛИЈААТ НА ФУНКЦИОНАЛНОСТА НА АПАРАТОТ. Упатствата за употреба може да ги најдете и на нашата веб-локација: http://www.gorenje.com.
  • Page 29 OPOZORILA Aparat lahko uporabljajo otroci stari 8 let in starejši in osebe z zmanjšanimi fizičnimi, čutnimi ali mentalnimi sposobnostmi ali s pomanjkanjem izkušenj oz. znanjem če so pod nadzorom ali poučeni glede uporabe aparata na varen način in da razumejo možne nevarnosti.
  • Page 30 Prosimo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo. Naši izdelki so opremljeni z okolju in zdravju neškodljivimi komponentami in so izdelani tako, da jih lahko v njihovi zadnji življenjski fazi čim bolj enostavno razstavimo in recikliramo.
  • Page 31 TGR 30 N 275 173 454 461 80 TGR 50 N 365 200 454 461 130 TGR 80 N 565 205 454 461 180 TGR 100 N 950 715 215 454 461 260 TGR 120 N 1090 865 205 454 461 260 TGR 150 N 1305 1065 220 454 461 260 TGR 200 N 1514 1050 444 800 500 507 260...

  • Page 32: Priključitev Na Električno Omrežje

    ventila) odpreti iztok iz varnostnega ventila. Pri tem mora priteči skozi iztočno šobo ventila voda, kar je znak, da je ventil brezhiben. Zaprti (tlačni) sistem Odprti (netlačni) sistem Legenda: 1 - Varnostni ventil 6 - Preizkusni nastavek 2 - Preizkusni ventil 7 - Lijak s priključkom na odtok 3 - Nepovratni ventil 8 - Ekspanzijska posoda...
  • Page 33 Legenda: 1 - Priključna sponka 2 - Termostat in dvopolna toplotna varovalka 3 - Grelo 4 - Kontrolna svetilka L - Fazni vodnik N - Nevtralni vodnik - Zaščitni vodnik Shema električne vezave OPOZORILO: Pred vsakim posegom v njegovo notranjost morate grelnik obvezno izključiti iz električnega omrežja! UPORABA IN VZDRŽEVANJE Po priključitvi na vodovodno in električno omrežje je grelnik pripravljen za uporabo.
  • Page 34 [V~] Razred zaščite Stopnja zaščite IP23 1) Uredba komisije EU 812/2013; EN 50440 2) EN 50440 PRIDRŽUJEMO SI PRAVICO DO SPREMEMB, KI NE VPLIVAJO NA FUNKCIONALNOST APARATA. Navodila za uporabo so na voljo tudi na naših spletnih straneh http://www.gorenje.com .
  • Page 35 VËREJTJE Aparatin mund ta përdorin fëmijët e moshës tetëvjeçare dhe më të vjetër, si dhe personat me aftësi të zvogëluara fizike, ndjenjësore dhe mendore, apo me mungesë të përvojës, gjegjësisht të dijes, nëse ata janë nën mbikëqyrje, apo nëse janë të trajnuar rreth përdorimit të aparatit në mënyrë të sigurt dhe që...
  • Page 36 temperaturës. Nëse e çkyçni bojlerin nga rrjeti elektrik, duhet ta derdhni ujin për shkak të rrezikut të ngrirjes. Ju lutemi, që prishjet eventuale në bojler të mos i ndreqni vetë, por për ato lajmërojeni shërbimin më të afërt të autorizuar servisor.
  • Page 37 hapësirë e mjaftueshme (shiqo masën G në skicat e masave aderuese). Në të kundërtën, tek ndërhyrja servisore e cekur do të nevojitet të demontohet ngrohësi i ujit nga muria. TGR 30 N 275 173 454 461 80 TGR 50 N 365 200 454 461 130 TGR 80 N...
  • Page 38 që të largohet guri i ujit dhe të vërtetohet se ventili i sigurisë nuk është i bllokuar. Gjatë kontrollit duhet, (varësisht nga tipi і ventilit) me lëvizjen e dorëzës ose të sjelljen së ventilit të çelni daljen nga ventili sigurues. Në atë[ rast, nëpër vrimën dalëse të ventilit të...
  • Page 39 Legjenda: 1 - Pjesa lidhëse 2 - Termostati dhe siguresa dypolëshe termike 3 - Rezistuesi (ngrohësi) 4 - Llamba kontrolluese L - Përçuesi fazor N - Përçuesi neutral - Përçuesi mbrojtës Skema e lidhjes elektrike VËRREJTJE: Para çdo ndërhyrjeje në brendësi të bojlerit, ç’kyçeni atë medoemos nga rrjeti elektrik! PËRDORIMI DHE MIRËMBAJTJA Pas kyçjes në...
  • Page 40 Shkalla e mbrojtjes nga lagështia IP23 1) Urdhri i komisionit EU 812/2013; EN 50440 2) EN 50440 E RUAJMË TË DREJTËN E NDRYSHIMEVE, QË NUK NDIKOJNË NË FUNKSIONALITETIT E APARATIT. Udhëzimet për përdorim janë në dispozicion edhe në ueb faqet tona http://www.gorenje.com .
  • Page 41 UPOZORENJA Uređaj mogu da koriste deca starija od 8 godina i osobe sa smanjenim telesnim, osetnim ili mentalnim sposobnostima, odnosno nedovoljnim iskustvom ili znanjem samo ako su pod nadzorom ili podučeni o upotrebi aparata na bezbedan način i ako razumeju potencijalne opasnosti. Deca ne smeju da se igraju uređajem.
  • Page 42 Ako bojler isključite iz električne mreže, zbog opasnosti od zamrzavanja, morate da ispustite vodu iz njega. Molimo da eventualne kvarove ne popravljate sami nego da o njima obavestite najbližu servisnu službu. Naši proizvodi su opremljeni komponentama koje nisu štetne po zdravlje i životnu sredinu i napravljeni su tako da ih u njihovoj zadnjoj životnoj fazi možemo što jednostavnije rastaviti i reciklirati.
  • Page 43 TGR 30 N 275 173 454 461 80 TGR 50 N 365 200 454 461 130 TGR 80 N 565 205 454 461 180 TGR 100 N 950 715 215 454 461 260 TGR 120 N 1090 865 205 454 461 260 TGR 150 N 1305 1065 220 454 461 260 TGR 200 N 1514 1050 444 800 500 507 260...
  • Page 44 ispuštanje iz sigurnosnog ventila. Pri tome kroz mlaznicu ventila za isticanje mora da proteče voda, kao znak da je ventil besprekoran. Zatvoreni sistem (pod pritiskom) Otvoreni sistem (protočni) Legenda: 1 - Sigurnosni ventil 6 - Ispitni nastavak 2 - Ventil za testiranje 7 - Cevak sa priključkom na odvod 3 - Nepovratni ventil 8 - Ekspanzioni sud...
  • Page 45 Legenda: 1 - Priključne kleme 2 - Termostat i dvopolni toplotni osigurač 3 - Grejač 4 - Kontrolna svetiljka L - Faza N - Neutralni provodnik - Uzemljenje Šema povezivanja električnih provodnika UPOZORENJE: Pre svake intervencije u unutrašnjosti bojlera obavezno isključite bojler iz električne mreže! UPOTREBA I ODRŽAVANJE Posle priključivanja na vodovodnu i električnu mrežu bojler je spreman za upotrebu.
  • Page 46 Napon napajanja [V~] Klasa zaštite Stepen zaštite IP23 1) Uredba komisije EU 812/2013; EN 50440 2) EN 50440 ZADRŽAVAMO PRAVO NA PROMENE, KOJE NE UTIČU NA FUNKCIONALNOST APARATA. Uputstvo za upotrebu je na raspolaganju i na našoj internet strani http://www.gorenje.com .
  • Page 49 12/2018 484828...
  • Page 50 Ovaj dokument je originalno proizveden i objavljen od strane proizvođača, brenda Gorenje, i preuzet je sa njihove zvanične stranice. S obzirom na ovu činjenicu, Tehnoteka ističe da ne preuzima odgovornost za tačnost, celovitost ili pouzdanost informacija, podataka, mišljenja, saveta ili izjava sadržanih u ovom dokumentu.

This manual is also suitable for:

Tgr 50 nTgr 80 nTgr 100 nTgr 120 nTgr 150 nTgr 200 n ... Show all
