Summary of Contents for Flash F7100336

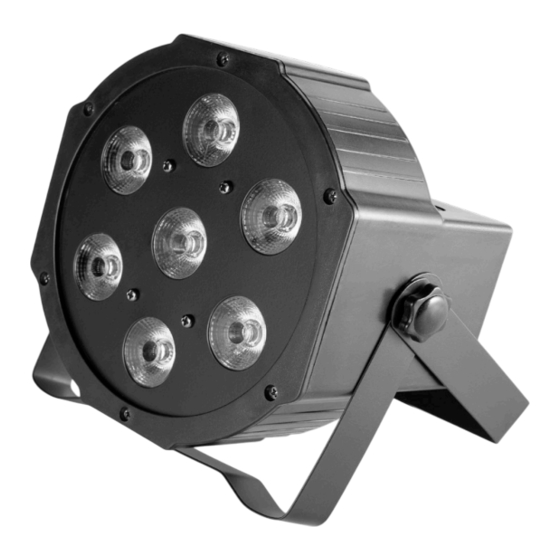

- Page 1 User Manual Instrukcja Obsługi LED PAR 56 7x10W RGBW SOCETS + IR F7100336...
- Page 2 User Manual •Instrukcja Obsługi 1. INTRODUCTION THANK YOU FOR PURCHASING LED PAR 56 7x10W RGBW SOCETS +IR. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. Don’t operate it where the temperature is 2. SAFETY INFORMATION higher than this.
-
Page 3: Product Information
LED PAR 56 7x10W RGBW SOCETS + IR • Art No F7100336 3. PRODUCT INFORMATION Net Weight: 0,6kg Light source: 7pcs 10W RGBW 4in1 LED Dimensions: H(17,5)xW(17,5)xD(9,5) cm Power supply: AC 110V/240V 50/60Hz, Dim. (box): H(19,5)xW(19)xD(14) cm Signal: DMX 512, Sound-Activated ... -
Page 4: Voltage Specification
User Manual •Instrukcja Obsługi 5.2 Voltage specification Input Voltage Total Power Frequency 110/220V 50/60Hz 5.3 Connecting power supply The connection is performed using Make sure that the power grid supply power cable with PowerCon connector parameters are consistent with device ( i n c l u d e d ) . - Page 5 LED PAR 56 7x10W RGBW SOCETS + IR • Art No F7100336 5.5 DMX 8CH A001 Value Explain 0-255 Dimmer 0-255 0-255 Green 0-255 Blue 0-255 White 0-255 All Strobe, Slow to Fast 0-50 DMX Dimmer 51-100 8 Color Choose: CH7 Control Color...
- Page 6 User Manual •Instrukcja Obsługi O S T R Z E Ż E N I E ! WAŻNE! Nie kieruj silnego strumienia świetlnego z innych urządzeń, ponieważ intensywne oświetlenie może uszkodzić wyświetlacz. Rysunek 2. Soczewki mogą skupiać światło słoneczne i silne światło, stwarzając ryzyko pożaru i uszkodzenia urządzenia.
-
Page 7: Informacje O Produkcie
LED PAR 56 7x10W RGBW SOCETS + IR • Art No F7100336 1. WPROWADZENIE Dziękujemy za zakup urządzenia . Ze LED PAR 56 7x10W RGBW SOCETS +IR względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. -
Page 8: Specyfikacja Zasilania
User Manual •Instrukcja Obsługi 5. POLACZENIA GROUND DMX + Urządzenie wyposażone jest w następujące DMX - interfejsy: 3-pin XLR 1. DMX (wejście/wyjście) – złącza: ŻEŃSKI MĘSKI XLR 3(5)-pin 2. Zasilanie (wejście/wyjście) – złącze: GROUND powerCON DMX - 5.1 Podłączenie sygnału DMX DMX + 5-pin XLR Połączenie odbywa się... - Page 9 LED PAR 56 7x10W RGBW SOCETS + IR • Art No F7100336 5.4 Funkcje wyświetlacza LED Tabela sterowania funkcjami okna wyświetlacza LED, wszystkie funkcje są wybrane, a następnie naciśnij klawisz D, aby potwierdzić i zapisać. Wyświetlacz Funkcja Obsługa Inne D0001 Zaawansowany DMX Up/Down wybór adresu DMX...
- Page 10 User Manual •Instrukcja Obsługi 5.5 DMX 8CH A001 Wartość Opis 0-255 Dimmer 0-255 Czerwony 0-255 Zielony 0-255 Niebieski 0-255 Biały 0-255 Wszystkie Strobo, Wolny do Szybkiego 0-50 DMX Dimmer 51-100 8 Wybór Koloru: CH7 Sterowanie Kolorem 101-150 Pulsacja Koloru: CH7 Sterowanie Szybkością 151-200 Color Jump: CH7 Sterowanie Szybkością...
- Page 11 LED PAR 56 7x10W RGBW SOCETS + IR • Art No F7100336...
- Page 12 F7100336 www.flash-butrym.pl...
