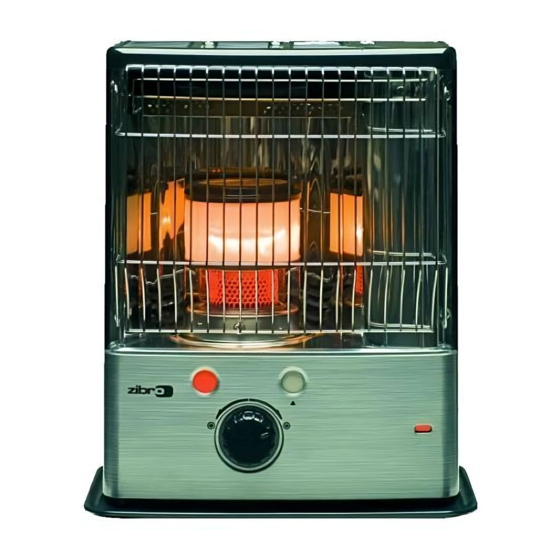

Zibro R 417 TC Operating Instructions Manual

Hide thumbs Also See for R 417 TC:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 51

Quick Links

Download this manual
3
2
6
5
4
>
1
:
R 417 TC
MANUEL D'UTILISATION
GEBRAUCHSANWEISUNG
BRUGSANVISNING
INSTRUCCIONES DE USO
OPERATING INSTRUCTIONS
ISTRUZIONI D'USO
GEBRUIKSAANWIJZING
INSTRUKCJI OBSŁUGI
2
14
26
38
50
62
74
86

Advertisement

loading

Related Manuals for Zibro R 417 TC

Summary of Contents for Zibro R 417 TC

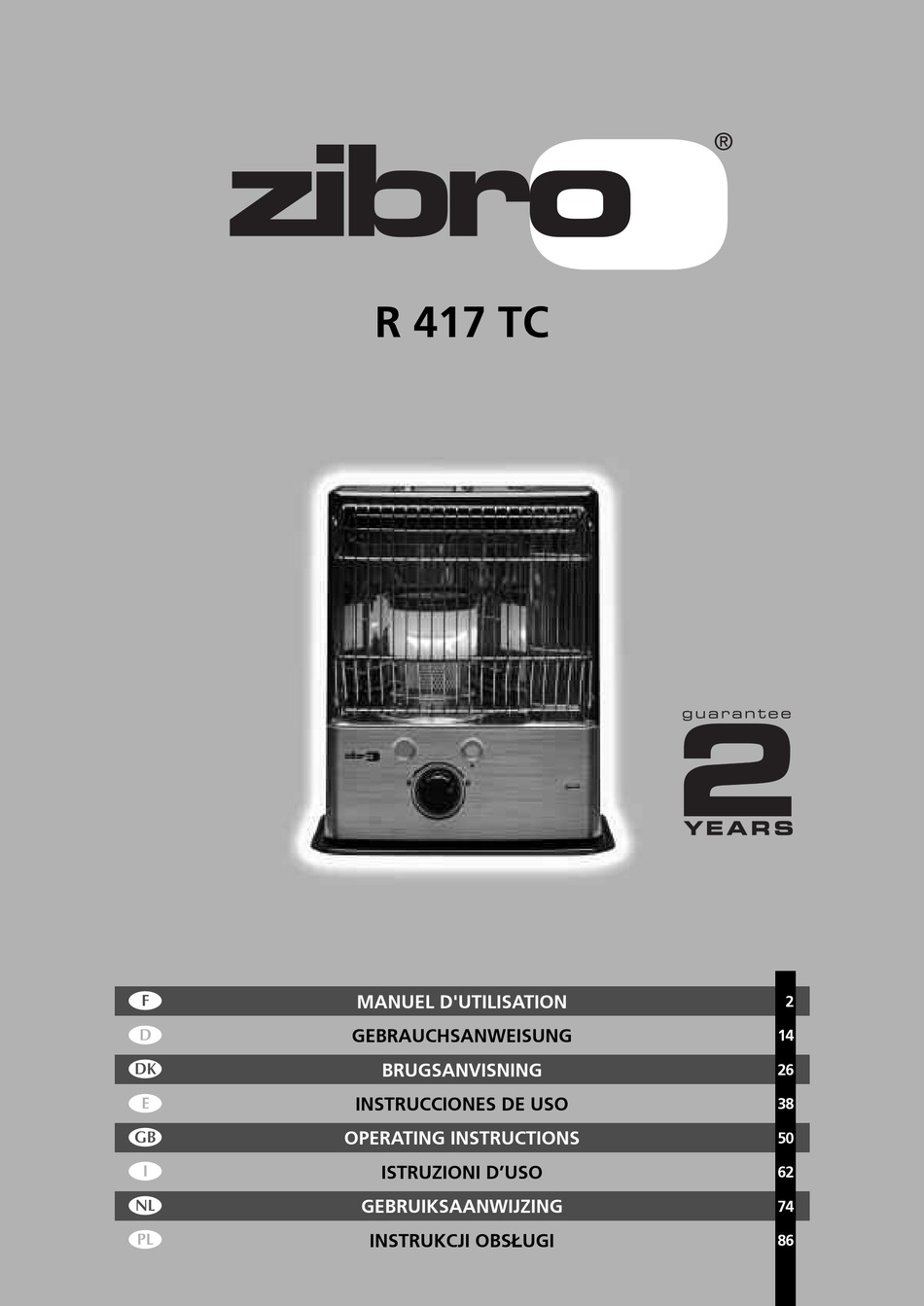

  • Page 1 R 417 TC MANUEL D'UTILISATION GEBRAUCHSANWEISUNG BRUGSANVISNING INSTRUCCIONES DE USO OPERATING INSTRUCTIONS ISTRUZIONI D’USO > GEBRUIKSAANWIJZING INSTRUKCJI OBSŁUGI...
  • Page 2 PAGE PLIANTE FALTBLATT FOLDEUDSIDE HOJA DESPLEGABLE FOLD-OUT PAGE > PIEGHEVOLE UITVOUWBLAD WKŁADKA ILUSTRACYJNA...
  • Page 3 Nous vous remercions de la confiance que vous avez bien voulu témoigner à notre marque en choisissant un appareil mobile de chauffage à combustible liquide Zibro. Vous venez d'acquérir un produit de qualité, qui vous donnera entière satisfaction durant de très nombreuses années. A condition, bien sûr, de respecter les consignes d'utilisation.
  • Page 4 Le combustible vieillit. Utilisez à chaque début Verrouillage saison chauffage nouveau combustible. • Si vous chauffez au Zibro Extra ou Zibro Kristal vous êtes assurés d'avoir un combustible de bonne qualité et conforme à l'arrêté du 8/1/1998 18/7/2002 relatif caractéristiques du combustible liquide pour appareils mobiles de chauffage.
  • Page 5 Eviter tout contact avec la grille. LE COMBUSTIBLE APPROPRIÉ Votre appareil a été conçu pour fonctionner avec du pétrole pur, de haute qualité et dénué d'eau, comme Zibro Extra ou Zibro Kristal. Seuls ces combustibles vous assureront une combustion propre et optimale. Réclamez-les chez votre revendeur ou consultez notre site internet pour l’adresse de nos points de ventes.
  • Page 6 MANUEL I N S TA L L AT I O N D E L’ A P PA R E I L Retirez avec précaution votre appareil du carton et vérifiez-en le contenu. En plus de l’appareil, vous devez disposer: d'une pompe à combustible d'un bouchon de transport du présent manuel d'utilisation Conservez le carton et l'emballage (fig.
  • Page 7 Pressez la pompe plusieurs fois jusqu'à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus besoin de presser la pompe. Lors du remplissage, observez attentivement la jauge du niveau de combustible µ...
  • Page 8 Après allumage de l’appareil, vérifiez toujours que le brûleur ¿ est bien vertical en le bougeant légèrement à l'aide de la poignée ´ vers la gauche et vers la droite (fig. E). Cela doit s'effectuer sans forcer. Si le brûleur est mal positionné, il se formera de la fumée et de la suie.
  • Page 9 Si le réajustement de la hauteur de la mèche ne donne pas l'effet souhaité, vous devez laisser l’appareil brûler la totalité du combustible (chapitre H). Si la combustion reste quand même faible et votre mèche se trouve entre-temps en position 3, prenez contact avec votre revendeur, ou changez la mèche, voir chapitre M).
  • Page 10 L’APPAREIL BRULE TROP FORT. Vous utilisez un combustible inadapté, trop volatil. Voir LE COMBUSTIBLE APPROPRIÉ. La mèche est trop élevée. Voir chapitre F. À P R O P O S D E L’ E N T R E T I E N Votre appareil exige peu d'entretien.
  • Page 11 Rangez l’appareil dans un lieu sans poussière, si possible en utilisant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez l’appareil et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n'importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques.
  • Page 12 CONDITIONS DE GARANTIE Votre appareil est couvert par une garantie de 2 ans à compter de la date d'achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s'appliquent : Nous rejetons expressément toute autre demande d'indemnisation, y compris en cas de préjudice indirect.
  • Page 13 LE CHANGEMENT DE LA MÈCHE AVANT DE COMMENCER A CHANGER LA MECHE, L’APPAREIL DOIT ETRE ETEINT ET TOTALEMENT REFROIDI. Ouvrez la porte de réservoir et retirez le réservoir amovible. Retirez les piles qui se trouvent dans leur logement a l’arrière de l’appareil. Ouvrez la grille et retirez le brûleur puis refermez la grille.
  • Page 14 Prenez la mèche et positionner les crochets de maintien 1 1 2 2 a a 1 1 2 2 b b (ergots) dans les trous de l’anneau support de mèche. Remettez l’ensemble support de mèche dans son logement. Puis tourner complètement vers la gauche l’axe, pour que celui-ci soit en contact avec le système de cannelure qui se trouve sur le support de mèche.
  • Page 15 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines Zibro, der Top- Marke transportabler Kaminöfen. Sie haben sich für ein absolutes Qualitätsprodukt entschieden, an dem Sie noch viele Jahre Ihre Freude haben werden, vorausgesetzt, Sie benutzen den Kaminofen verantwortungsvoll.
  • Page 16 • Brennstoff altert. Beginnen Sie jede Heizsaison mit neuem Brennstoff. Dochthöhe • Wenn Sie Zibro Extra oder Zibro Kristal benutzen, können Sie sich auf die Qualität des Brennstoffs verlassen. • Wenn Sie zwischen den einzelnen Sorten wechseln, müssen Sie den Kaminofen erst voll-...
  • Page 17 DER RICHTIGE BRENNSTOFF Ihr Kaminofen wurde für die Benutzung von wasserfreiem, sauberem Petroleum hoher Qualität, wie Zibro Extra oder Zibro Kristal, entwickelt. Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen: übermäßige Ablagerung auf dem Docht...
  • Page 18 D I E I N S TA L L AT I O N D E S K A M I N O F E N S Nehmen Sie den Zibro vorsichtig aus dem Karton und kontrollieren Sie den Inhalt auf Vollständigkeit.
  • Page 19 Den glatten, steifen Schlauch der Syphonpumpe in den Kanister stecken. Das Befüllen ist einfacher, wenn der Kanister höher als der Brennstofftank steht (Abb. H). Den geriffelten Schlauch stecken Sie dann in die Öffnung des Brennstofftanks. Den weißen Knopf oben auf der Pumpe zudrehen (nach rechts). Einige Male die Pumpe drücken, bis der Brennstoff in den Brennstofftank fließt.
  • Page 20 Sollte bei erster Benutzung des Ofens der Flammenregler nicht verriegelt sein, drehen Sie dann den Flammenregler (Abb. L) erst ganz nach links, bevor Sie den Docht für die Zündung in die höchste Position einstellen (Kapitel C). Vor dem Starten des Kaminofens immer kontrollieren, ob die Brennkammer ¿ gerade steht, indem Sie den Handgriff ´...
  • Page 21 S T Ö R U N G E N , U R S A C H E N U N D L Ö S U N G E N Wenn sich eine Störung nicht mit Hilfe der untenstehenden Hinweise beheben läßt, wenden Sie sich bitte an Ihren Zibro Händler. DER OFEN LÄSST SICH NICHT STARTEN.
  • Page 22 Die Dochtnachstellung eine Stufe niedriger stellen (Kapitel F). D I E WA R T U N G Ihr Zibro benötigt kaum Wartung. Staub und Flecken sollten jedoch rechtzeitig mit einem feuchten Tuch entfernt werden, da ansonsten hartnäckige Flecken entstehen können. Normalerweise sind nur die folgenden drei Teile dem Verschließ...
  • Page 23 Den Kaminofen mit einem feuchten Tuch reinigen und danach mit einem trockenen Tuch trocken reiben. Die Batterien aus dem Batteriefach nehmen ¹ und an einer trockenen Stelle aufbewahren. Reinigen Sie den Brennstofffilter (Siehe Kapitel H). Lagern Kaminofen staubfrei, nach Möglichkeit Originalverpackung.
  • Page 24 GARANTIEBEDINGUNGEN Sie erhalten auf Ihren Zibro 24 Monate Garantie ab Kaufdatum. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos behoben. Hierbei gelten folgende Regeln: Alle weiteren Ansprüche auf Schadenersatz, inklusive Folgeschäden, werden nicht anerkannt. Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht zur Verlängerung der Garantie.
  • Page 25 WECHSELN DES DOCHTES DER OFEN MUSS GANZ ABGEKÜHLT SEIN, BEVOR SIE MIT DEM DOCHTWECHSEL BEGINNEN. Öffnen Sie den Deckel und nehmen Sie den Brennstof- tank heraus. Nehmen Sie die Batterien aus dem Batteriefach. Das Gitter aus der Kerbung heben und nach vorn ziehen.
  • Page 26 Den Docht in den Dochthalter in die Richtung, die auf 1 1 2 2 a a 1 1 2 2 b b dem Dochthalter eingraviert ist, einsetzen. Schieben Sie den Dochthalter (inkl. Docht) über die Hauptluftröhre. Dann das Oberteil der Achse von rechts in die Nut für den Dochthalter (mit Docht) einsetzen und den Behälter links bis zum Ende eindrehen.
  • Page 27 Kære kunde Hjertelig tillykke med anskaffelsen af Deres Zibro, A-mærket blandt flytbare varmeovne. De har anskaffet Dem et absolut kvalitetsprodukt, som De kan få glæde af mange år frem i tiden. Forudsat at ovnen anvendes forsvarligt naturligvis. Læs derfor først denne brugsanvisning, så Deres Zibro kan holde længe.
  • Page 28 GENERELT OM BRUGEN VIGTIGE DELE Dette er i store træk, hvordan Deres Zibro skal anven- ³ Sluk knap (til des. For mere detaljerede handlinger henvises til VEJ- nødstop) LEDNINGEN (side 29 og frem). · Drejeknap Fjern alt emballagemateriale (se kapitel A, fig. A).
  • Page 29 DET RIGTIGE BRÆNDSTOF Deres Zibro ovn er fremstillet til at anvende vandfrit, rent petroleum af god kvalitet så som Zibro Extra eller Zibro Kristal. Kun med dette, fås en ren og optimal forbrænding. Brændstof af ringere kvalitet kan medføre: Kun med den rigtige type brændstof er De...
  • Page 30 VEJLEDNING INSTALLATION AF OVNEN Tag forsigtigt Deres Zibro ud af kassen og kontroller indholdet. Ud over ovnen skal der forefindes følgende: En brændstofhævert En transportprop Denne brugsanvisning Gem kassen og emballagematerialet (fig. A) til opbevaring eller transport. Fjern det øvrige emballagemateriale: Fjern emballagematerialet ved frontgitteret ¶.
  • Page 31 Drej knappen øverst på pumpen fast (til højre). Tryk på pumpens orange håndtag et par gange, til brændstoffet begynder at løbe ned i skiftetanken. Når dette sker, behøver man ikke at trykke mere på pumpen. Hold øje med brændstofmeteret på skiftetanken under påfyldningen µ (fig.
  • Page 32 REGULERING AF FLAMMEN Efter at kaminen er blevet tændt varer det 10 til 15 minutter kan flammen ses i øverste brandkammer. Først da kan det kontrolleres, at flammen står korrekt. En for høj flamme kan forårsage røg- og sodudvikling, mens en for lav flamme medfører lugtudvikling.
  • Page 33 Ellers er der risiko for røg- og soddannelse. FUNKTIONSFEJL, ÅRSAGER OG LØSNINGER Hvis en funktionsfejl ikke kan afhjælpes med nedenstående anvisninger, skal De kontakte Deres Zibro forhandler. DEN KAN IKKE TÆNDES. Batterierne ligger ikke rigtigt i holderen. Kontroller dem (fig. F).
  • Page 34 Indstil låsen til vægehøjden et trin lavere (kapitel F) OM VEDLIGEHOLDELSEN Deres Zibro kræver ganske lidt vedligeholdelse, husk ovnen skal være kold. Støv og pletter skal dog tørres af med en fugtig klud snarest muligt, da der ellers kan komme pletter, der er vanskelige at fjerne. Normalt er det kun to dele, der udsættes for slitage:...
  • Page 35 16,0 1,5V Indhold skiftetank (liter) Type væge Vægt (kg) Ved indstilling på højeste stand Oplyste værdier er indikative GARANTIBETINGELSERNE På Deres Zibro får De 24 måneders garanti regnet fra købsdatoen. I denne periode afhjælpes alle materiale- fremstillingsfejl gratis. Derfor gælder følgende regler:...
  • Page 36 Forkert brændstof kan endog være farligt. Derfor anbefales brugen af Zibro Extra eller Zibro Kristal i kaminen. Zibro Extra eller Zibro Kristal er et kvalitetsprodukt, som er specielt velegnet til brug i kaminen.
  • Page 37 UDSKIFTNING AF VÆGEN I N D E N D U P Å B E G Y N D E R U D S K I F T N I N G E N A F V Æ G E N , S K A L K A M I N E N V Æ R E S L U K K E T O G H E LT A F K Ø...
  • Page 38 1 1 2 2 a a 1 1 2 2 b b Sæt vægen i vægeholderen, sørg for at den vender den vej der er angivet i vægeholderen. Anbring vægeholderen (med vægen) over luftskakten. Placer derefter enden af akslen i højre side i rillen i vægeholderen og drej hele akslen til venstre.
  • Page 39 Estimado Cliente: Le felicitamos por la compra de su Zibro, la primera marca de estufas portátiles. Usted acaba de comprar un producto de calidad absoluta, que le dará plena satisfacción durante muchos años, a condición que lo utilice debidamente. Por lo tanto, es importante que lea primero este manual del usuario, para un máximo rendimiento y utilidad de su estufa.
  • Page 40 Botón 1-2-3 (altura El combustible envejece. Comience cada otoño con nuevo combustible. de la mecha) • Si Usted utiliza Zibro Extra o Zibro Kristal, tiene la seguridad hacer combustible apropiado. Le aconsejamos Zibro Extra o Zibro Kristal por su alta calidad constante en todas y cada una de sus garrafas.
  • Page 41 EL COMBUSTIBLE APROPIADO Su estufa está diseñada para quemar parafina líquida (combustible especial para estufas), de alta calidad y sin agua, como lo es Zibro Extra o Zibro Kristal. Solamente este combustible asegura una combustión limpia y completa: Un combustible de calidad inferior puede conducir a: excesiva adherencia de alquitrán en la mecha...
  • Page 42 MANUAL I N S TA L A C I O N D E L A E S T U FA Extraiga de la caja con cuidado la estufa y controle el contenido. Además de la estufa, la caja debe contener: una bomba manual de combustible un tapón de transporte el presente manual del usuario...
  • Page 43 Apriete el botón superior de la bomba (girándolo hacia la derecha). Comprímase algunas veces la bomba, hasta que el combustible comience a entrar en el depósito extraíble. Una vez que esto suceda, ya no hace falta comprimir más la bomba. Durante la operación de llenado, no deje de vigilar el indicador del combustible del depósito extraíble µ...
  • Page 44 Aunque se ha utilizado la estufa algunas veces el mando regulador no se queda fijo en su posición. Gire el mando regulador (fig. L) totalmente hacia la izquierda. Posteriormente, para encender la estufa, gire el mando regulador totalmente hacia la derecha (capítulo C).
  • Page 45 Coja el anillo de plástico entre el dedo pulgar e índice y tire de él hacia fuera. Gire el anillo aumentando una posición, bien a la posición 2 o a la posición 3 (fig. N). Oprima el anillo cuidadosamente, de modo que el pestillo penetre en la ranura.
  • Page 46 LA ESTUFA SIGUE FUNCIONANDO CON LLAMA BAJA. La mecha está demasiado baja. Saque el botón regulador · y ponga el botón 1, 2, 3 en una posición más alta (vea capítulo F). Antes de rellenar el depósito la estufa había consumido casi todo el combustible.
  • Page 47 A L M A C E N A M I E N T O ( f i n d e l i n v i e r n o ) Llegado el fin del invierno, le recomendamos que antes de guardarla, deje que la estufa queme todo el combustible existente en el depósito.
  • Page 48 * Los materiales muy inflamables - no es el caso del Zibro Extra o Zibro Kristal, pueden conducir, por ejemplo, a una combustión incontrolable, resultando en un incendio. En tal caso, no intente transportar la estufa, apáguela inmediatamente (vea capítulo E).
  • Page 49 CAMBIAR LA MECHA ANTES DE COMENZAR A CAMBIAR LA MECHA, LA ESTUFA TIENE QUE ESTAR APAGADA Y COMPLETA- MENTE FRÍA. Abra la tapa del depósito extraíble y sáquelo. Quite las pilas. Abra la rejilla, levantándola ligeramente y tirando de ella hacia delante. Extraiga el quemador de la estufa. Cierre la rejilla.
  • Page 50 Ponga la nueva mecha en el collar según la indicación 1 1 2 2 a a 1 1 2 2 b b grabada en este último. Coloque el collar (con su mecha) en el tubo. Posteriormente, vuelva a girar el mecanismo de la rueda hacia la derecha, hasta que suba y coloque el cuello de la mecha en la ranura.
  • Page 51 Dear Sir, Madam, Congratulations on your purchase of this Zibro heater, the number one brand amongst portable heaters. You have purchased a quality product, which will serve you for many years to come. This, of course, provided you use the heater correctly.
  • Page 52 • The right quality of fuel will be assured, when you use Zibro Extra or Zibro Kristal for your heater. • If you change to another brand and/or type of paraffin oil, you must first finish up all the...
  • Page 53 Only use Class C1 paraffin fuel in accordance with BS2869 Part two, or equivalent. Your Zibro heater has been designed for use with high-quality water-free pure paraffin oil, such as Zibro Extra or Zibro Kristal. Only fuels of this kind will ensure clean and proper burning. Lower quality fuel may result in:...
  • Page 54 MANUAL INSTALLING THE HEATER Carefully remove your Zibro heater from the box and check the contents. In addition to the heater you also need to have: a manual fuel pump a transportation cap these directions for use Keep the box and the packaging materials (Fig. A) for storage and/or transportation.
  • Page 55 Take the manual fuel pump and insert the smooth, most rigid tube into the jerrycan. Make sure that it is in a higher position than the removable tank (Fig. H). Insert the ribbed hose into the opening of the removable tank. Lock the valve on top of the pump (turn clockwise).
  • Page 56 If the heater has been used only a few times and the wick adjustment knob is not locked, first turn the wick adjustment knob (Fig. L) completely left, before putting the wick in the highest position for ignition (Section C). After having ignited the heater, always check whether the combustion chamber ¿...
  • Page 57 Otherwise smoke or soot may be caused. MALFUNCTION, CAUSES AND SOLUTIONS If any malfunctioning cannot be solved from the directions below, please contact your Zibro dealer. THE HEATER DOES NOT IGNITE The batteries are not positioned correctly in the holder. Check (Fig. F).
  • Page 58 THE HEATER REMAINS BURNING LOW Wick position too low. Reinstall the wick height lock (Section F). Before you refilled the tank, the heater had burnt up almost all the fuel. After having refilled and replaced the removable tank, wait for 30 minutes before igniting the heater.
  • Page 59 STORAGE (END OF THE HEATING SEASON) We recommend that you burn up all the fuel in the fuel tank at the end of the heating season and store the heater properly. Follow the next procedure: Ignite the heater outside the living room and let it burn until all fuel is used. Let the heater cool down.
  • Page 60 WARRANTY PROVISIONS Your heater comes with a 24-month warranty starting on the date of purchase. Within this period all defects in material or workmanship will be repaired without any charge. The following provisions shall apply regarding this warranty: We expressly dismiss all other claims for damages, including consequential damages.
  • Page 61 REPLACEMENT OF THE WICK ENSURE THAT THE HEATER IS OFF AND COMPLETELY COOL BEFORE STARTING TO REPLACE THE WICK. Open the lid and remove the removable tank. Remove the batteries from the battery holder. Open the front grill. Remove the combustion chamber from the heater.
  • Page 62 Install the wick to the wick sleeve according to the allo- 1 1 2 2 a a 1 1 2 2 b b wed direction engraved on the wick sleeve. Install the wick sleeve (with wick) to the primary air tube.
  • Page 63 Egregio Signore, Gentile Signora, Ci congratuliamo con per l'acquisto di una Zibro, il marchio principale fra le stufe portatili. Lei ha acquistato un prodotto di qualità, da cui trarrà grande soddisfazione per molti anni, naturalmente sempre a patto che Lei adoperi la stufa in modo corretto.
  • Page 64 • stoppino Quando si fa uso di Zibro Extra o Zibro Kristal, si è sicuri di utilizzare combustibile di qualità. • Se si passa ad un’altra marca o tipo di petrolio, fare bruciare dapprima la stufa fino a che non vi è...
  • Page 65 Il combustibile giusto è quindi essenziale per un uso sicuro, efficiente e confortevole della stufa. Consultare sempre il rivenditore Zibro a Lei più vicino per la scelta del combustibile adatto alla stufa. Questo tappo di trasporto si trova nella scatola.
  • Page 66 MANUALE INSTALLAZIONE DELLA STUFA Estrarre con cautela la Zibro dalla scatola e controllare il contenuto. Oltre alla stufa, devono essere presenti i seguenti componenti: una pompa a sifone per il combustibile un tappo per il trasporto le istruzioni d’uso Conservare la scatola ed il materiale d’imballaggio (fig. A) per l’immagazzinaggio e/o il trasporto.
  • Page 67 Fissare la valvola che si trova sopra la pompa (verso destra). Premere alcune volte la pompa, fino a che il combustibile non comincia a scorrere nel serbatoio estraibile. In seguito, non occorre più premere. Durante il rifornimento, fare attenzione all'indicatore del combustibile nel serbatoio estraibile µ...
  • Page 68 Dopo l’accensione della stufa controllare sempre che la camera di combustione ¿ sia nella posizione corretta, spostandola con la maniglia ´ leggermente verso sinistra e destra (fig. E). Questo movimento deve avvenire senza intoppi. Se la camera di combustione non si trova nella posizione corretta, si avranno fumo e fuliggine. LA COMBUSTIONE DELLA STUFA Dopo l’accensione, occorre attendere 10-15 minuti prima che si possa controllare se la stufa funziona bene.
  • Page 69 GUASTI, CAUSE E SOLUZIONI Se non si riesce a risolvere un guasto con l’aiuto delle indicazioni riportate qui di seguito, occorre rivolgersi direttamente al rivenditore Zibro. NON SI RIESCE AD ACCENDERE LA STUFA. Le batterie non sono installate correttamente nello scomparto.
  • Page 70 Prima del rifornimento la stufa doveva aver finito quasi tutto il combustibile. Riempire il serbatoio estraibile di combustibile ed attendere 30 minuti prima di procedere all’accensione. Si fa uso di combustibile vecchio o del tipo sbagliato. Cfr. IL COMBUSTIBILE GIUSTO (cfr. capitolo ‘Osservazioni generali’). Il locale non ha una ventilazione sufficiente.
  • Page 71 IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA) Alla fine della stagione fredda si consiglia di tenere accesa la stufa facendo in modo che si esaurisca tutto il combustibile in essa presente e poi di immagazzinar- la in un luogo sicuro. A tale proposito compiere le seguenti operazioni: Accendere la stufa al di fuori dello spazio abitativo e lasciarla bruciare fino ad esaurimento del combustibile.
  • Page 72 CONDIZIONI DELLA GARANZIA La stufa ha una garanzia di 24 mesi a partire dalla data d'acquisto. Entro questo periodo tutti i guasti imputabili ai materiali ed alla produzione vengono riparati gratuitamente. Le condizioni sono le seguenti: La PVG International rifiuta esplicitamente tutti gli accordi relativi a rimborso dei danni, compreso il rimborso di danni sorti in seguito a guasti.
  • Page 73 SOSTITUZIONE DELLO STOPPINO PRIMA DI PROCEDERE ALLA SOSTITUZIONE DELLO STOPPINO, LA STUFA DEVE ESSERE SPENTA E COMPLETAMENTE FREDDA. Aprire lo sportellino del serbatoio e togliere il serbatoio estraibile. Togliere le batterie dal suo comparto. Sollevare la griglia dalla’incastro e tirarla in avanti. Togliere la camera di combustione dalla stufa.
  • Page 74 Reinserire lo stoppino nell’anello porta stoppino 1 1 2 2 a a 1 1 2 2 b b rispettando il giusto verso indicato sullo stoppino stesso. Inserire l’anello porta stoppino (stoppino compreso) nel camino di aspirazione. Riposizionare la parte superiore del pernio dentro l’incavo dell’anello porta stoppino 1 1 3 3 a a 1 1 3 3 b b...
  • Page 75 Geachte mevrouw, meneer, Van harte gefeliciteerd met de aankoop van uw Zibro, het A-merk onder ver- plaatsbare kachels. U hebt een kwaliteitsproduct aangeschaft, waar u nog vele, vele jaren plezier van zult hebben, mits u de kachel verantwoord gebruikt. Lees daarom eerst deze gebruiksaanwijzing, voor een optimale levensduur van uw Zibro.
  • Page 76 HET GEBRUIK IN HOOFDLIJNEN BELANGRIJKE ONDERDELEN Dit zijn in grote lijnen de stappen die u moet nemen om uw Zibro te gebruiken. Voor de precieze hande- ³ Uit-toets lingen verwijzen wij u naar de HANDLEIDING (pag. 77 (voor noodstop) en verder).
  • Page 77 DE JUISTE BRANDSTOF Uw Zibro kachel is ontworpen voor het gebruik van watervrije, zuivere kerosine van hoge kwaliteit, zoals Zibro Extra of Zibro Kristal. Alleen deze zorgt voor een schone en optimale verbranding. Brandstof van mindere kwaliteit kan leiden tot:...
  • Page 78 HANDLEIDING HET INSTALLEREN VAN DE KACHEL Haal uw kachel voorzichtig uit de doos en controleer de inhoud. Naast de kachel moet u ook beschikken over: een brandstofhevelpompje een transportdop deze gebruiksaanwijzing Bewaar de doos en het verpakkingsmateriaal (fig. A) voor opslag en/of transport. Verwijder het overige verpakkingsmateriaal: Verwijder het stukje verpakkingsmateriaal bij de grille ¶.
  • Page 79 Draai de knop bovenop het pompje vast (naar rechts). Knijp enkele keren in het pompje, totdat de brandstof de wisseltank in begint te stromen. Als dat eenmaal het geval is, hoeft u niet meer te knijpen. Let tijdens het vullen op de brandstofmeter van de wisseltank µ (fig. I). Als u ziet dat deze vol is, stop dan met vullen door de knop boven op het pompje weer los te draaien (naar links).
  • Page 80 Controleer na het ontsteken van de kachel altijd of de verbrandingskamer ¿ goed recht staat, door deze aan de handgreep ´ even naar links en rechts te schuiven (fig. E). Dit moet soepel gaan. Als de verbrandingskamer ongelijk staat, leidt dit tot rook- en roetontwikkeling. HET BRANDEN VAN DE KACHEL Na het ontsteken van de kachel duurt het 10 à...
  • Page 81 Neem de plastic ring tussen duim en wijsvinger en trek deze naar voren. Draai de ring één stap hoger naar stand 2 of 3 (fig. N). Druk de ring voorzichtig aan, zodat de uitsparing weer om het palletje sluit. Duw de draaiknop voorzichtig op zijn plaats. Dit kan maar op één manier: bekijk de achterkant van de dop voor de juiste positie.
  • Page 82 DE KACHEL BLIJFT LAAG BRANDEN. De kous staat te laag. Zet de koushoogtevergrendeling een stand hoger (hoofdstuk F). De kachel had voor het bijvullen vrijwel alle brandstof verbruikt. Na het plaatsen van de volle wisseltank 30 minuten wachten met ontsteken. U gebruikt oude of verkeerde brandstof.
  • Page 83 Maak de kachel schoon met een vochtige doek en droog deze af. Haal de batterijen uit de kachel ¹ en bewaar deze op een droge plaats. Berg de kachel stofvrij op, zo mogelijk met de originele verpakkingsmaterialen. Overgebleven brandstof kunt u een volgend stookseizoen niet meer gebruiken. Zeefje Houdt u toch wat over gooi deze brandstof dan niet weg, maar volg de regels zoals die in uw gemeente gelden voor Klein Chemisch Afval.
  • Page 84 Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de garantie. De garantie geldt niet wanneer veranderingen zijn aangebracht, niet- originele onderdelen zijn gemonteerd of reparaties aan de kachel zijn verricht door derden. Onderdelen die aan normale slijtage onderhevig zijn, zoals de batterijen, het ontstekingsspiraal, de kous en het brandstofhevelpompje, vallen buiten de garantie.
  • Page 85 HET VERVANGEN VAN DE KOUS VOORDAT U BEGINT MET HET VERVANGEN VAN DE KOUS, DIENT KACHEL VOLLEDIG AFGEKOELD TE ZIJN. Open het tankklepje en haal de wisseltank eruit. Haal de batterijen uit de batterijhouder. Licht de grille uit de inkeping en trek hem naar voren. Neem de branderkop uit de kachel.
  • Page 86 Plaats de kous overeenkomstig de op de koushouder 1 1 2 2 a a 1 1 2 2 b b aangegeven richting in de koushouder. Plaats de koushouder (met kous) over de luchtschacht. Plaats daarna het uiteinde van de as aan de rechterzijde in de sleuf van de koushouder en draai de gehele as linksom.
  • Page 87 Drodzy Państwo, Serdecznie gratulujemy Wam zakupu naszego grzejnika. Nabyliście Państwo urządzenie wysokiej jakości, z którego będziecie mieć pożytek przez wiele, wiele lat. Tak będzie, oczywiście, o ile używać go będziecie w sposób odpowiedzialny. Prosimy najpierw zapoznać się z treścią niniejszej instrukcji obsługi, gdyż pomoże to Państwu zapewnić...
  • Page 88 Przy pierwszym użyciu grzejnik będzie wydzielał charakterystyczną ’nową’ woń. • Paliwo przechowywać w chłodnym, ciemnym miejscu. • Paliwo się starzeje. Przed każdym sezonem opałowym należy się zaopatrzyć w nowe paliwo. • Stosując Zibro Extra i Zibro Kristal zapewnicie sobie Państwo paliwo właściwej jakości.
  • Page 89 Do grzejnika stosować należy czyste, bezwonne paliwo wysokiej jakości, jakim jest sprawną i optymalną pracę grzejnika. np. Zibro Extra i Zibro Kristal, które gwarantuje czyste i optymalne spalanie. Paliwo złej jakości może spowodować: nadmierne odkładanie się smoły na knocie niepełne spalanie krótszy ’żywot’...
  • Page 90 INSTRUKCJA OBSŁUGI I N S TA L A C J A G R Z E J N I K A Wyjąć ostrożnie grzejnik z pudła i sprawdzić zawartość. Oprócz grzejnika muszą się w pudle znajdować: ręczna pompka paliwa korek transportowy niniejsza instrukcja obsługi Pudło i inne części opakowania radzimy zachować...
  • Page 91 Kurek znajdujący się na pompce zakręcić (w prawo) do oporu. Scisnąć pompkę kilkakrotnie, do momentu kiedy paliwo zacznie swobodnie przepływać do zbiornika. Zaprzestać naciskania, gdy paliwo zaczyna przepływać. W trakcie napełniania obserwować paliwomierz zbiornika µ (rys. I). Z chwilą kiedy paliwomierz wskaże, że zbiornik jest pełny, kurek na pompce znów odkręcić (w lewo).
  • Page 92 Po włączeniu grzejnika sprawdzić zawsze czy komora spalania ¿ stoi dobrze w pionie; robi się to przesuwając ją za pomocą uchwytu ´ w prawo i w lewo (rys. E). Przesuw musi być swobodny. Jeżeli komora spalania stoi nierówno, z grzejnika wydobywa się dym i sadza. W trakcie rozgrzewania komory spalanie przez krotką...
  • Page 93 Ująć kciukiem oraz palcem wskazującym plastikowy pierścień i pociągnąć go lekko do przodu. Następnie obrócić pierścień o jedną pozycję dalej do położenia 2 lub 3 ( rys. N). Nacisnąć delikatnie na pierścień tak, aby pręcik znalazł się ponownie w wyżłobieniu. Nałożyć...
  • Page 94 G R Z E J N I K P O W O L I S A M O C Z Y N N I E W Y G A S A W zbiorniku nie ma paliwa. Zob. rozdział B. W dolnym zbiorniku jest wilgoć. Skontaktować...
  • Page 95 Nie wyjmować z grzejnika żadnych części składowych. W razie konieczności naprawy zawsze kontaktować się z dealerem. Konserwację przeprowadzać kiedy grzejnik jest zimny. PRZECHOWYWANIE (KONIEC SEZONU GRZEWCZEGO) Pod koniec sezonu opałowego całkowicie zużyć paliwo znajdujące się w grzejniku i odpowiednio przygotować urządzenie do przechowywania. W tym celu: Grzejnik wynieść...
  • Page 96 WARUNKI GWARANCJI Grzejnik objęty jest dwuletnią gwarancją począwszy od daty zakupu. W okresie tym wszelkie usterki materiałowe i fabryczne podlegają bezpłatnej naprawie. Obowiązują przy tym następujące warunki: Wszelkie dodatkowe roszczenia - w tym roszczenia odszkodowań z racji ewentualnie poniesionych strat - nie będą honorowane. Naprawa lub wymiana części w okresie ważności gwarancji nie powoduje jej przedłużenia.
  • Page 97 WYMIANA KNOTA Z A N I M R O Z P O C Z N I E S Z W Y M I A N K N O TA U P E W N I J S I , Ż E G R Z E J N I K J E S T W Y Ł...
  • Page 98 Umieść nowy knot w uchwycie knota zgodnie z 1 1 2 2 a a 1 1 2 2 b b kierunkiem wskazanym na uchwycie. Nasuń uchwyt knota (wraz z knotem) na szyb wentylacyj- ny. Następnie umieść z powrotem koniec osi w rowku znajdującym się...
