GEBRAUCHSANWEISUNG
USER MANUAL
MODE D'EMPLOI

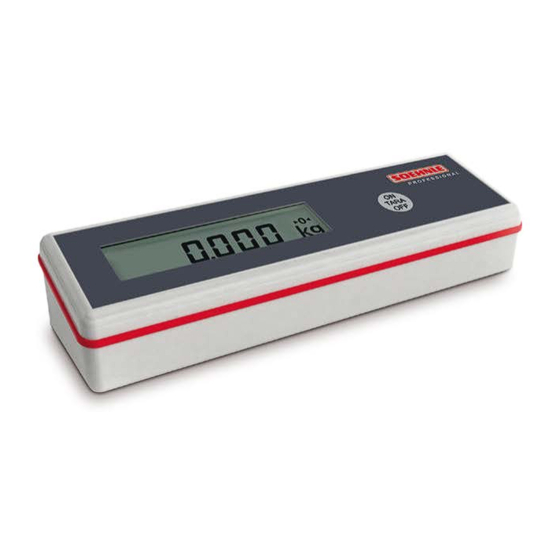

3700 BASIC
Bedienungsanleitung 03
User Manual
Mode d´emploi
Wichtig: Vor Gebrauch sorgfältig lesen! Aufbewahren zum Nachschlagen!
Important: Please read carefully before use! Keep manual for gleaning!
www.soehnle-professional.com
11
19
27
29
31
33
35
37
39
41
43
45
47
49
51
53
55
57

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 3700 BASIC and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Soehnle 3700 BASIC

Summary of Contents for Soehnle 3700 BASIC

  • Page 1 GEBRAUCHSANWEISUNG USER MANUAL MODE D’EMPLOI 3700 BASIC Bedienungsanleitung 03 User Manual Mode d´emploi Wichtig: Vor Gebrauch sorgfältig lesen! Aufbewahren zum Nachschlagen! Important: Please read carefully before use! Keep manual for gleaning! www.soehnle-professional.com...
