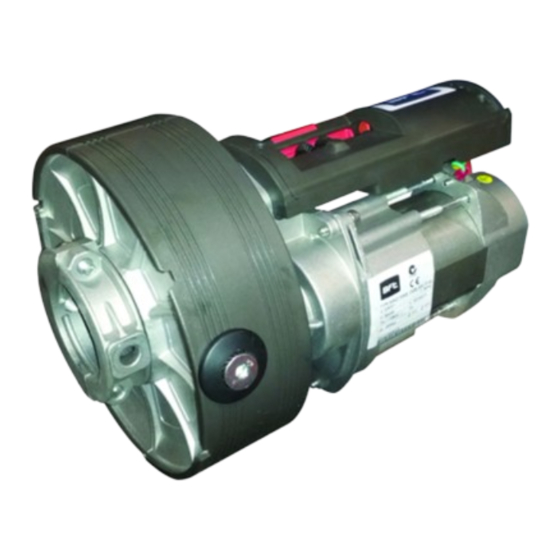

BFT WIND RMB 130B 200 Installation Manual
  1. Manuals
  2. Brands
  3. BFT Manuals
  4. Gate Opener
  5. WIND RMB 130B 200
  6. Installation manual

BFT WIND RMB 130B 200 Installation Manual

Automation for balanced roller doors
Hide thumbs Also See for WIND RMB 130B 200:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 8

Quick Links

Download this manual
AUTOMAZIONI PER PORTE AVVOLGIBILI BILANCIATE
AUTOMATION FOR BALANCED ROLLER DOORS
AUTOMATIONS POUR PORTES ENROULABLES ÉQUILIBRÉES
AUTOMATISIERUNGEN FÜR BALANCIERTE ROLLTORE
AUTOMATIZACIONES PARA CIERRES ENROLLABLES EQUILIBRADOS
AUTOMATISMOS PARA PORTAS DE ENROLAR BALANCEADAS
Attenzione! Leggere attentamente le "Avvertenze" all'interno! Caution! Read "Warnings" inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l'intérieur!
Achtung! Bitte lesen Sie aufmerksam die „Hinweise" im Inneren! ¡Atención¡ Leer atentamente las "Advertencias" en el interior! Let op! Lees de "Waarschuwingen"tigre aan de binnenkant zorgvuldig!

Advertisement

loading
Need help?

Need help?

Do you have a question about the WIND RMB 130B 200 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BFT WIND RMB 130B 200

Summary of Contents for BFT WIND RMB 130B 200

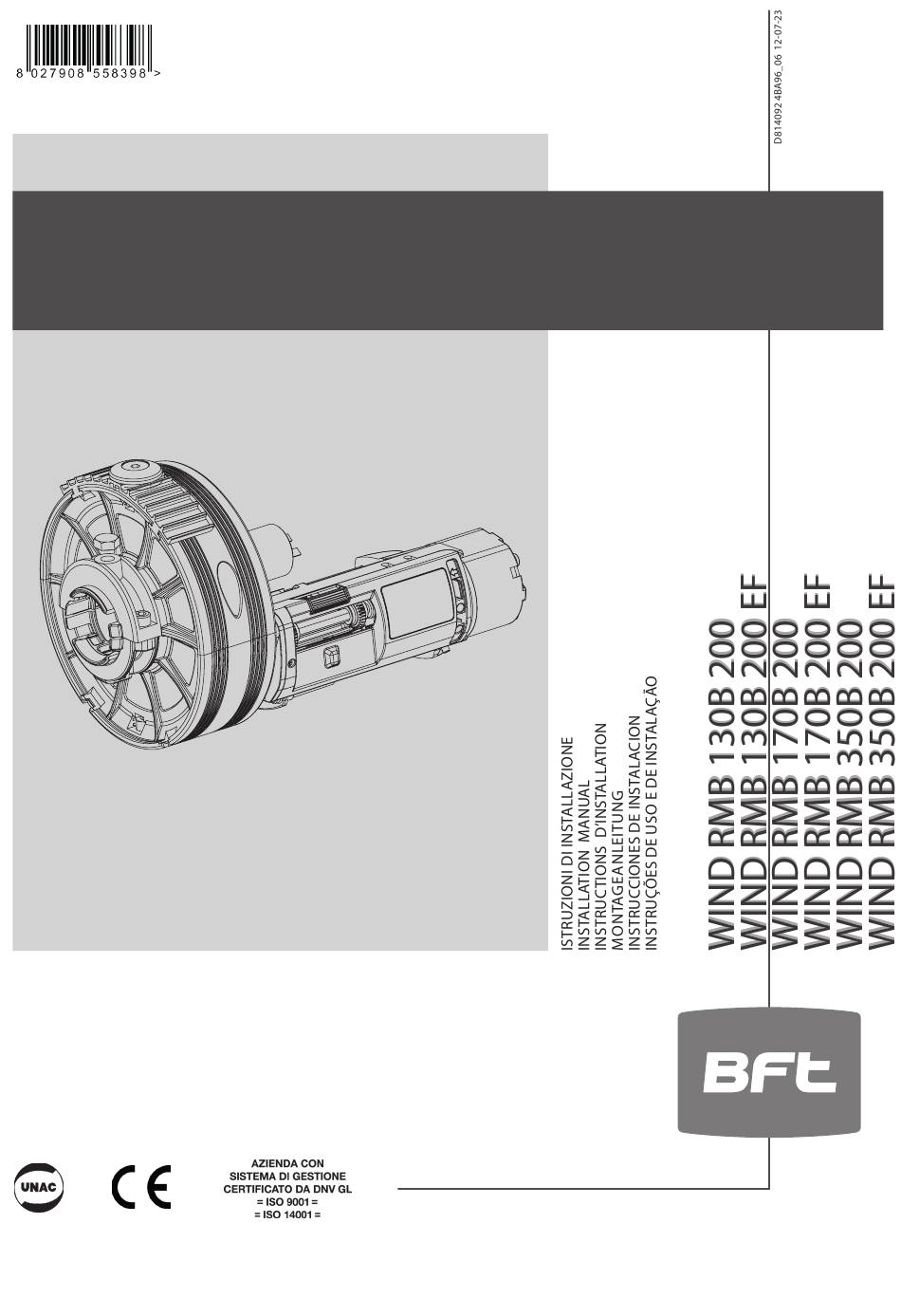

  • Page 1 AUTOMAZIONI PER PORTE AVVOLGIBILI BILANCIATE AUTOMATION FOR BALANCED ROLLER DOORS AUTOMATIONS POUR PORTES ENROULABLES ÉQUILIBRÉES AUTOMATISIERUNGEN FÜR BALANCIERTE ROLLTORE AUTOMATIZACIONES PARA CIERRES ENROLLABLES EQUILIBRADOS AUTOMATISMOS PARA PORTAS DE ENROLAR BALANCEADAS Attenzione! Leggere attentamente le “Avvertenze” all’interno! Caution! Read “Warnings” inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l’intérieur! Achtung! Bitte lesen Sie aufmerksam die „Hinweise“...
