Bticino SCS 346040 Manual

• Dati dimensionali • Données dimensionnelles
• Dimensional data • Maße
PRI:110-240 V
BUS 26.0 V
346040

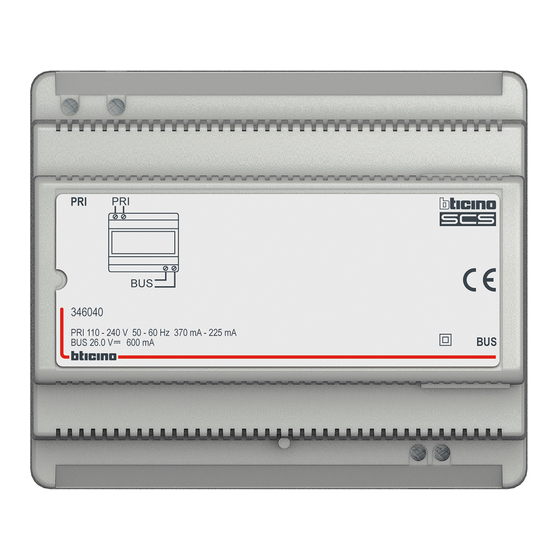

• Vista frontale • Vue frontale
• Front view • Ansicht von vorne
1. Morsetti di collegamento ingresso primario
2. Morsetti (BUS) per il collegamento del BUS/SCS
1. Primary input connection clamps
2. Clamps (BUS) for connection to the BUS/SCS
1. Bornes de branchement entrée primaire
2. Bornes (BUS) de branchement du BUS/SCS
1. Anschlussklemmen primärer Eingang
2. Klemmen (BUS) zum Anschluss an BUS/SCS
BTicino SpA – Viale Borri, 231 – 21100 Varese – Italy – www.bticino.com
For UK only: Legrand Electric Ltd Great King Street North Birmingham B19 2LF
• Datos dimensionales
• Formaatgegevens
108 mm
370 - 225 mA 50/60Hz
600 mA
BUS
• Vista frontal
• Vooraanzicht
1
PRI:110-240 V 370 - 225 mA
BUS 26.0 V 600 mA
346040
1. Bornes de conexión entrada primaria
2. Bornes (BUS) para la conexión del BUS/SCS
1. Aansluitklemmen primaire ingang
2. Aansluitklemmen (BUS) voor de verbinding op de
BUS/SCS
1. Blocos de terminais de ligação entrada primária
2. Bornes (BUS) para a ligação do BUS/SCS
1. Ακροδέκτες σύνδεσης πρωτογενούς εισόδου
2. Τερματικά (BUS) για τη σύνδεση με το BUS/SCS
• Dimensões
• Δεδομένα διαστασιοποίησης
• Visão frontal
• Πρόσοψη
50/60Hz
BUS
2
• Размеры • Dane wymiarowe
• Boyutsal veriler
66 mm
• Вид спереди • Widok z przodu
• Ön görünüm
1. Клеммы подключения первичного входа
2. Клеммы (BUS) для подключения BUS/SCS
1. Birincil giriş bağlantı terminalleri
2. BUS/SCS bağlantısı için terminaller (BUS)
1. Zaciski podłączenia wejście główne
2. Zaciski (BUS) do podłączenia BUS / SCS
‫•أطراف توصيل مدخل أولي‬
BUS/SCS ‫) لتوصيل نظام‬BUS( ‫أطراف‬
346040
‫بيانات األبعاد‬
‫املظهر من األمام‬
12/21-01 PC
