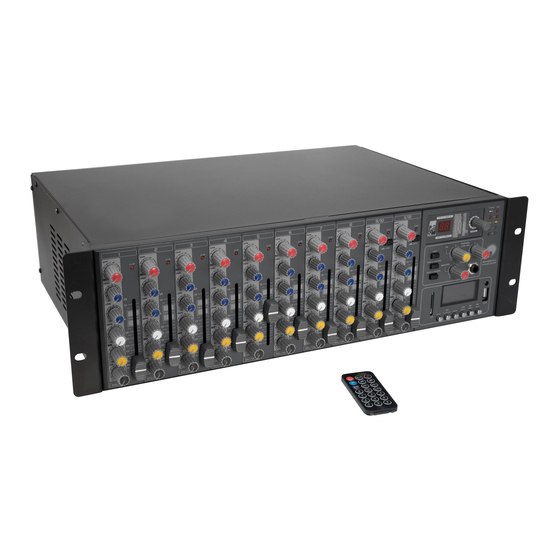

Omnitronic RM-1422FXA User Manual

Rack power mixer
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RM-1422FXA and is the answer not in the manual?

Questions and answers

Related Manuals for Omnitronic RM-1422FXA

Summary of Contents for Omnitronic RM-1422FXA

  • Page 2 RM-1422FXA USB Rack-Power-Mixer 9/10 11/12 POWER +48V GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN 24-BIT DUAL ENGINE DSP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP 11/12 9/10 HIGH HIGH HIGH HIGH HIGH HIGH...

  • Page 3: Table Of Contents

    Inhalt 1 Einführung 1 Einführung ..........3 Willkommen bei Omnitronic! Schön, dass Sie sich für eines unserer Produkte entschieden haben. 2 Sicherheitshinweise ......... 4 3 Bedienelemente und Anschlüsse ... 6 Diese Bedienungsanleitung zeigt Ihnen, wie Sie 4 Inbetriebnahme ......... 9 das Mischpult installieren und nutzen.

  • Page 4: Sicherheitshinweise

    2 Sicherheitshinweise ACHTUNG! Gerät vor Feuchtigkeit und Nässe schützen! ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! GESUNDHEITSRISIKO! Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irreparablen Gehörschäden führen können.
  • Page 5 Umgebungsbedingungen Reinigung und Wartung • Die Umgebungstemperatur muss zwischen -5° C und • Reinigung Netzstecker +45° C liegen. Halten Sie das Gerät von direkter Steckdose ziehen. Zur Reinigung nur ein weiches Sonneneinstrahlung (auch beim Transport Tuch und niemals Lösungsmittel verwenden. geschlossenen Wägen) und Heizkörpern fern.

  • Page 6: Bedienelemente Und Anschlüsse

    3 Bedienelemente und Anschlüsse 9/10 11/12 POWER +48V GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN 24-BIT DUAL ENGINE DSP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP 11/12 9/10 HIGH HIGH HIGH HIGH HIGH HIGH HIGH HIGH...
  • Page 7 Element Funktion Eingang MIC Jeder Mono-Eingangskanal verfügt über einen symmetrischen Mikrofoneingang (XLR-Buchse) und eine zuschaltbare +48-V-Phantom- speisung für Kondensatormikrofone ( bitte Hinweise auf S. 9 beachten). Eingang LINE IN Zusätzlich verfügt jeder Mono-Eingangskanal über einen symmetrischen Line-Eingang (6,3-mm-Klinke) für den Anschluss einer Signalquelle mit Line- Pegel (z.
  • Page 8 Taste TAPE TO In gedrückter Stellung wird das Eingangssignal der Buchsen 2-TR zum MASTER Mastersignal geschaltet. Der Eingang 2-TR eignet sich somit für zusätzliche Signalquellen, die nicht weiter bearbeitet werden sollen. Taste TAPE TO Diese Taste routet das Signal an den Buchsen 2-TR auf den PHONES Kopfhörerausgang PHONES.

  • Page 9: Inbetriebnahme

    4 Inbetriebnahme Rackeinbau Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Für den Einbau in ein 19"-Rack (483 mm) werden 3 HE benötigt. Achten Sie bei der Standortwahl des Geräts auf eine ausreichende Luftzufuhr, um eine Überhitzung des Geräts zu vermeiden.

  • Page 10: Grundeinstellung

    Masseschleifen Brummstörungen auftreten. Um diese Störungen zu beseitigen, verbinden Sie den Mixer über einen Massetrennfilter (z. B. OMNITRONIC LH-082) mit dem Gerät. Digitaler Effektprozessor Das integrierte Effektmodul ermöglicht hochwertige Standardeffekte wie z. B. Hall, Chorus, Flanger, Echo sowie diverse Kombinationseffekte. Das Effektmodul hat den Vorteil, dass es nicht verkabelt werden muss. Damit wird die Gefahr von Brummschleifen oder ungleichen Pegeln von vornherein ausgeschlossen und so die Handhabung wesentlich vereinfacht.

  • Page 11: Audioplayer

    Pairing-Modus. Aktivieren Sie nun die Bluetooth-Funktion an der Bluetooth-Quelle und starten Sie die Gerätesuche. Wählen Sie "OMNITRONIC" aus der Liste aus und verbinden Sie die Geräte. Starten Sie jetzt die Wiedergabe der Musik an der Bluetooth-Quelle wie gewohnt. Sie wird dann über die Lautsprecher wiedergegeben.

  • Page 12: Technische Daten

    5 Technische Daten RM-1422FXA USB Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: 115 W (1/8 Power) Ausgangsleistung: 2 x 250 W RMS (8 Ohm) 2 x 400 W RMS (4 Ohm) Eingänge: Mic, mono XLR symmetrisch Line, mono Klinke symmetrisch...
  • Page 13 RM-1422FXA USB Rack Power Mixer 9/10 11/12 POWER +48V GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN 24-BIT DUAL ENGINE DSP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP 11/12 9/10 HIGH HIGH HIGH HIGH...

  • Page 14: Introduction

    1 Introduction Contents Welcome to Omnitronic! Thank you for choosing 1 Introduction ..........14 one of our products. 2 Safety Instructions ......... 15 3 Operating Elements and Connections . 17 This user manual will show you how to install and 4 Setup ............

  • Page 15: Safety Instructions

    2 Safety Instructions CAUTION! Keep this device away from rain and moisture! CAUTION! Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires! HEALTH HAZARD! By operating speaker systems with an amplifier, you can produce excessive sound pressure levels that may lead to permanent hearing loss.
  • Page 16 Ambient Conditions Modifications and Guarantee • The ambient temperature must always be between • Never remove the serial barcode from the device -5° C and +45° C. Keep away from direct insulation as this would make the guarantee void. • Please consider that unauthorized modifications on (particularly in cars) and heaters.

  • Page 17: Operating Elements And Connections

    3 Operating Elements and Connections 9/10 11/12 POWER +48V GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN 24-BIT DUAL ENGINE DSP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP 11/12 9/10 HIGH HIGH HIGH HIGH HIGH HIGH HIGH...
  • Page 18 Element Function MIC input Each mono input channel offers a balanced microphone input via the XLR connector and also features switchable +48 V phantom power supply for condenser microphones. LINE IN input Each mono input also has a balanced line input on a 6.3 mm jack for connecting audio units with line level (e.g.
  • Page 19 TAPE TO MASTER When this switch is depressed, the 2-TR input is routed to the master button channel and thus serves as an additional input for signal sources that do not require any further processing. TAPE TO PHONES This button routes the signal at the 2-TR input to the headphones jack. button Thus, the recording signal can be monitored via headphones or a monitoring system.

  • Page 20: Setup

    4 Setup Rack installation Install the unit on a plane surface or in your rack. For 19" (483 mm) rack installation, 3 units are required. When mounting the unit into the rack, please make sure that there is enough space around the device so that the heated air can be passed on.

  • Page 21: Basic Settings

    • If the mixer is connected to both a computer and to a unit grounded via the mains cable (e.g. amplifier), noise interference may occur due to ground loops. To eliminate this interference, a ground isolator (e. g. OMNITRONIC LH-082) may be used to connect the mixer to the unit. Digital effects processor The built-in stereo effects processor produces high-grade standard effects such as reverb, chorus, flanger, delay and various combination effects.

  • Page 22: Audio Player

    Now activate the Bluetooth function at the Bluetooth source and start the device scan. Select "OMNITRONIC" from the list and connect the devices. Then play music at the Bluetooth source as you normally would and the sound will come out of the speakers. You can operate the Bluetooth source with the remote control, too.

  • Page 23: Technical Specifications

    5 Technical Specifications RM-1422FXA USB Power supply: 100-240 V AC, 50/60 Hz Power consumption: 115 W 1/8 power Output power: 2 x 250 W RMS (8 ohms) 2 x 400 W RMS (4 ohms) Inputs: Mic, mono XLR bal. Line, mono 6.3 mm jack bal.
  • Page 24 Omnitronic is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D00129915 Version 1.1 Publ. 01/09/2023...
