Summary of Contents for Omnitronic RS-1222

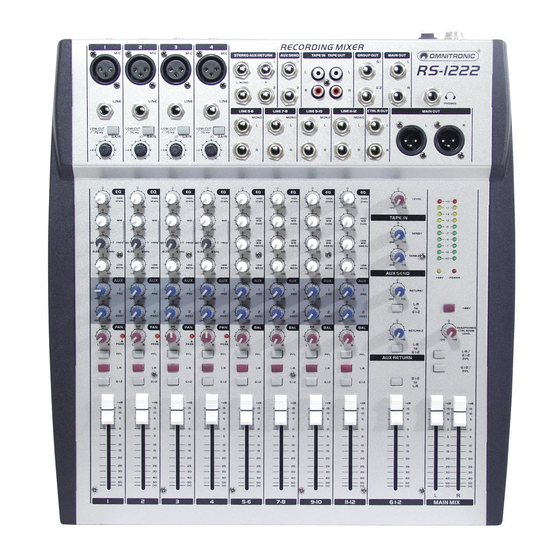

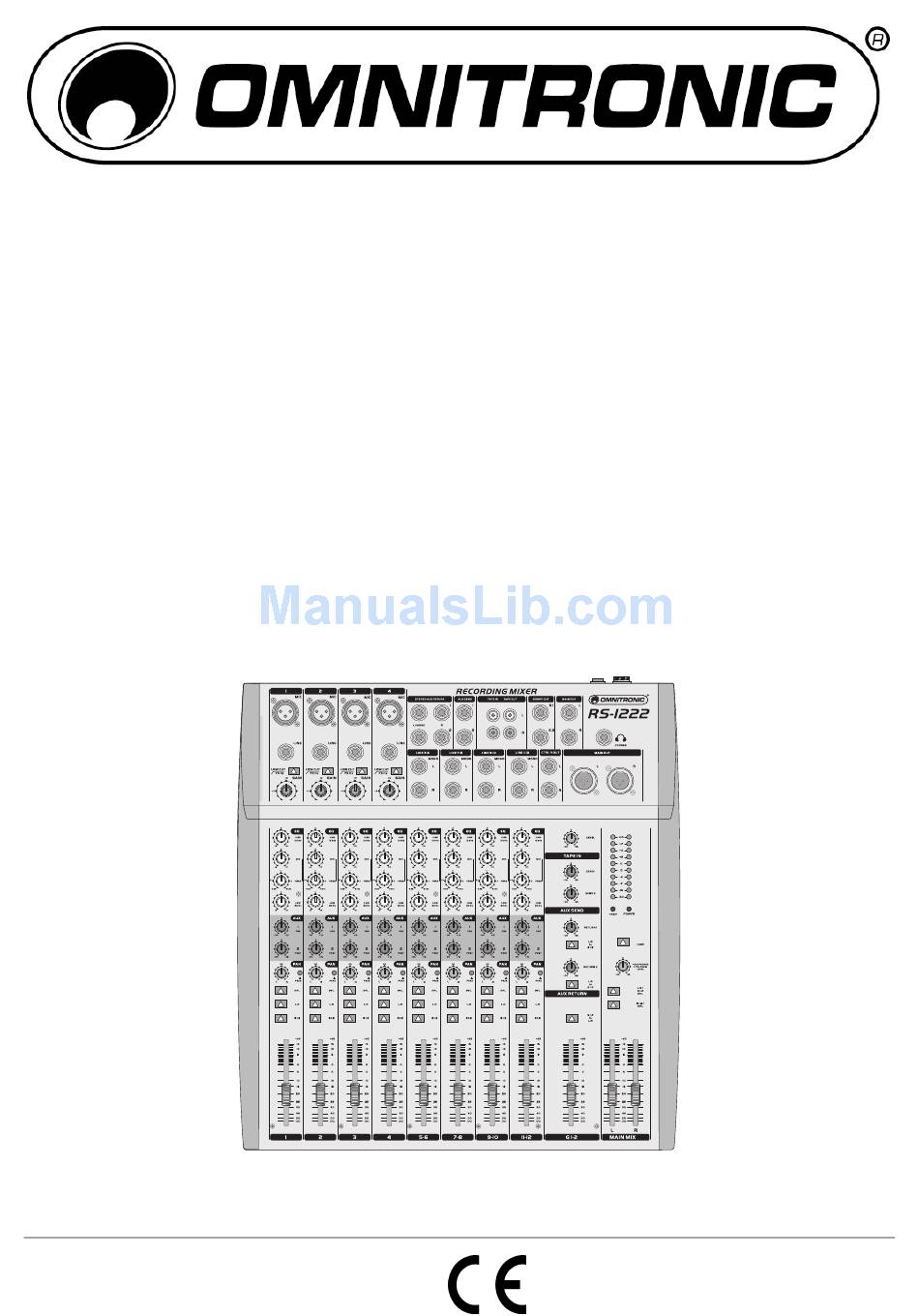

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL RS-1222 I RS-1622 RS-2422 RECORDING MIXER © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
10040100, 10040125, This user manual is valid for the article numbers: 10040175 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/18 00065097.DOC, Version 1.2... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen OMNITRONIC Mixer entschieden haben. Sie haben hiermit ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Page 4: Bestimmungsgemässe Verwendung
Fachhandel vorbehalten! 3. BESTIMMUNGSGEMÄSSE VERWENDUNG Die Recording-Mixer RS-1222, RS-1622 und RS-2422 wurden für allgemeine Beschallungen und Aufnahmen im professionellen Bereich konzipiert. Dieses Produkt ist für den Anschluss an 2 x 20 V Wech- selspannung zugelassen und ist ausschließlich zur Verwendung in Innenräumen geeignet. Das Gerät darf nur mit dem beiliegenden Netzteil betrieben werden. -
Page 5: Bedienelemente Und Anschlüsse
4. BEDIENELEMENTE UND ANSCHLÜSSE Mikrofoneingang MIC Eingangsbuchse für den Anschluss eines Mikrofons über eine symmetrische XLR-Leitung. Für Kondensatormikrofone lässt sich über die Taste +48V eine 48-V-Phantomspeisung aktivieren. Eingang LINE 6,3-mm-Klinkenbuchse, sym. zum Anschluss von Geräten mit Line- Pegel. Taste für das Hochpassfilter •... - Page 6 Taste L-R Taste G 1-2 Bei gedrückter Taste wird das Signal auf den Main-Mix- Bei gedrückter Taste wird das Signal auf den Gruppen- Fader geroutet. Soll einen Kanal nicht in den Mix Bus geschaltet. Dadurch lassen sich verschiedene einfließen, lassen Sie die Taste ungedrückt. Hinweis: Die Eingangskanäle zu einer Gruppe zusammenfassen, z.
- Page 7 Lautstärkeregler TAPE IN Lautstärkeregler für den Eingang TAPE IN. LED-Pegelanzeige 10-fache LED-Anzeigen des Mastersignals im Bereich -20 dB bis +10 dB. Alternativ wird das Gruppensignal der Ausgänge G1 und G2 bzw. des Abhörkanals angezeigt, wenn die Taste L-R/G 1-2 PFL gedrückt ist. Regler AUX SEND 1 und 2 Zum Einstellen des Signalpegels für die Effektwege AUX SEND 1 und 2.
-
Page 8: Bedienung
5. BEDIENUNG Stellen Sie vor dem Einschalten den Ausgangsregler HEADPHONES/CTRL ROOM LEVEL und die Masterfader MAIN MIX auf Minimum, um Einschaltgeräusche zu vermeiden. Sind Kondensatormikrofone angeschlossen, drücken Sie die Taste +48V, um eine 48-V- Phantomspeisung einzuschalten. Anderenfalls lassen Sie die Taste ausgerastet. Schalten Sie das Mischpult mit dem Netzschalter ein. - Page 9 Steckerbelegungen 9/18 00065097.DOC, Version 1.2...
-
Page 10: Reinigung Und Wartung
Fachhandel vorbehalten! Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. 7. TECHNISCHE DATEN RS-1222 RS-1622 RS-2422 Spannungsversorgung: 2 x 20 V AC, 50/60 Hz ~, über mitgeliefertes Netzteil... -
Page 11: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen an OMNITRONIC mixer. You have acquired a reliable and powerful device. If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many years. -
Page 12: Operating Determinations
3. OPERATING DETERMINATIONS The recording mixers RS-1222, RS-1622 and RS-2422 have been designed for general professional PA and recording applications. This product is allowed to be operated with an alternating current of 2 x 20 V and is applicable for indoor use only. The device must only be operated with the included power unit. -
Page 13: Operating Elements And Connections
4. OPERATING ELEMENTS AND CONNECTIONS Microphone input MIC Input jack for connecting a microphones via a balanced XLR cable. For condenser microphones, a 48 V phantom power can be activated with the +48V switch. LINE input Balanced 6.3 mm jack for connecting audio units with line level. Selector switch for the high pass filter •... - Page 14 Selector switch L-R Selector switch G 1-2 When engaged, the channel signal is sent to the main When engaged, the channel signal is sent to the group mix fader. To mute a channel, disengag the selector signal. Useful e.g. to sum up different input channels into switch.
- Page 15 Level control TAPE IN Level control for the input TAPE IN. LED level indicators 10-digit LED level indicators for the master signal within the range of -20 dB to +10 dB. Alternatively, the group signal at outputs G1 and G2 or the PFL bus signal is shown when the button L-R/G 1-2 PFL is engaged.
-
Page 16: Operation
5. OPERATION Prior to switching on, turn the output control HEADPHONES/CTRL ROOM LEVEL and the master faders MAIN MIX to minimum to avoid damage to the hearing by a volume which is too high when switching on. If condenser microphones are connected, press the button +48V to switch on a 48 V phantom power. Otherwise leave the button disengaged. - Page 17 Connector configuration 17/18 00065097.DOC, Version 1.2...
-
Page 18: Cleaning And Maintenance
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers. Should you need any spare parts, please use genuine parts. Should you have further questions, please contact your dealer. 7. TECHNICAL SPECIFICATIONS RS-1222 RS-1622 RS-2422 Power supply:...
