Summary of Contents for King Tony 9TYN143610AB

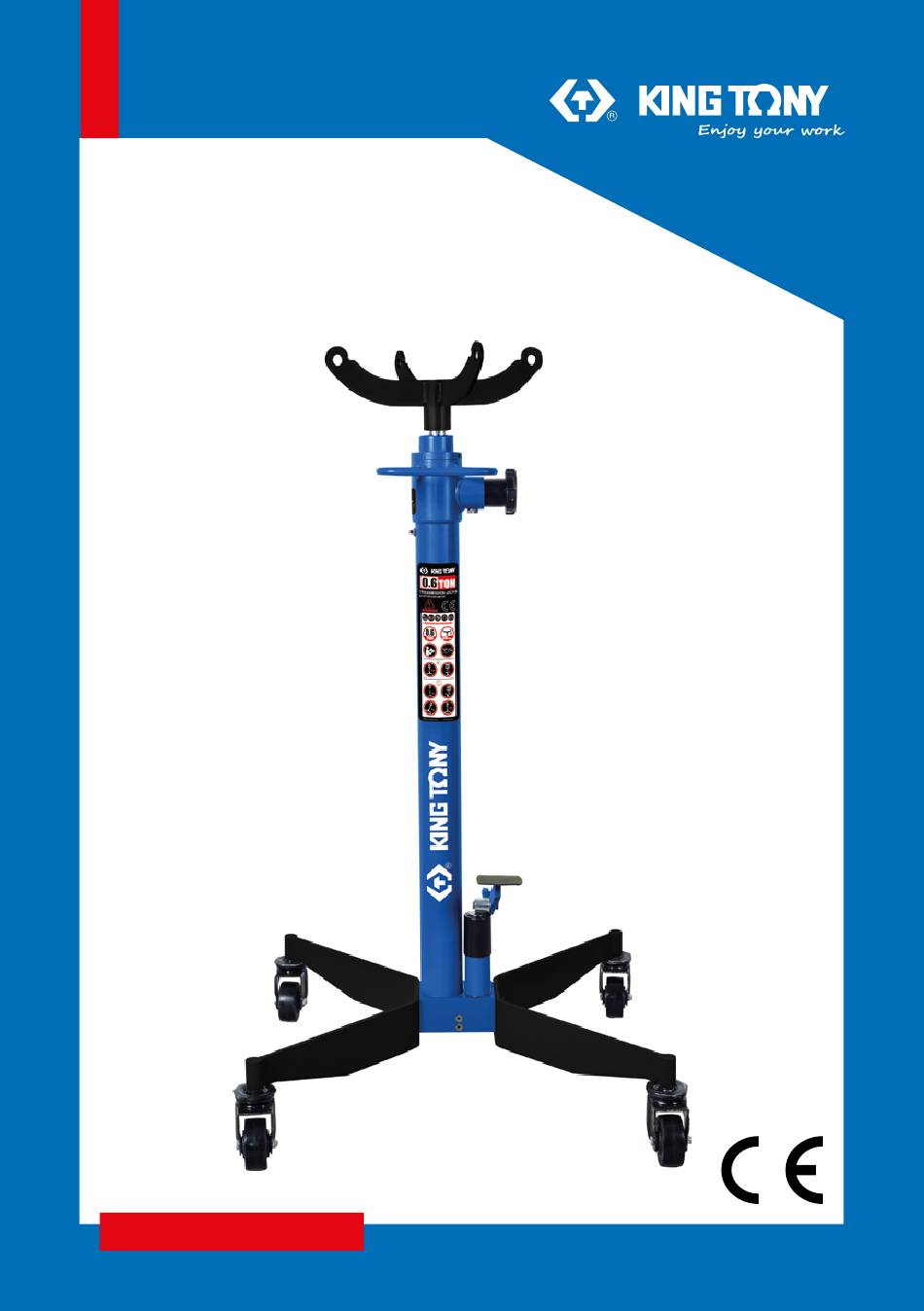

- Page 1 OPERATION MANUAL FOR TRANSMISSION JACKS...
- Page 2 WARNING | EN | OPERATION MANUAL FOR TRANSMISSION JACKS To reduce risk of injury, everyone using, installing, repairing, maintaining, changing accessories on, or working near this tool must read and understand these instructions carefully. Keep them in a safe place for later consultation. | FR | MANUEL D’UTILISATION POUR VERINS DE FOSSES...
-
Page 3: Safety Instructions
| EN | WARNING SAFETY INSTRUCTIONS The transmission jack is used for removing, moving and installation of gearbox, transmission box, drive axle or other workpieces. The transmission jack can only be operated and used by person trained or familiar with this operation manual. -
Page 4: Technical Data
Technical Data Rated N.W. Model capacity (KG) (kg) 9TYN143610AB 1000 1165 2005 39.8 9TYN143603AB 1140 1980 34.8 9TYN143606AB 1140 2000 28.1... -
Page 5: Parts List
| EN | Parts list Bracket assy ×1 Outer hexagon screw x4 Pressure relief knob x1 Spring gaskets x8 Oil cylinder x1 Wheel x4 Pump pedal x1 Foot base x2... -
Page 6: Installation Instructions
Installation instructions 1. Install wheel onto foot base 2. Use screw to connect the foot base with the oil cylinder . When the four wheels touch the ground, lock the screws tightly. 3. Place the bracket onto the piston rod of the cylinder and pull out the exhaust rod as shown in the figure. -
Page 7: Maintenance Instruction
This product uses ISO 15#, ISO 22# hydraulic oil, or other hydraulic oil of the same grade. Do not use brake fluid! The hydraulic oil volume for different models are as follows: 9TYN143610AB : 1.2L 9TYN143606AB : 1.0L 9TYN143603AB : 0.7L... -
Page 8: Consignes De Securite
AVERTISSEMENT CONSIGNES DE SECURITE Le vérin de fosse est utilisé pour retirer, déplacer et installer la boîte de vitesses, la boîte de transmission, l’essieu moteur ou d’autres pièces. Le vérin de fosse ne peut être actionné et utilisé que par une personne formée ou familière avec ce manuel d’utilisation. -
Page 9: Données Techniques
| FR | Données techniques Capacité Poids net Modèle (kg) (KG) 9TYN143610AB 1000 1165 2005 39.8 9TYN143603AB 1140 1980 34.8 9TYN143606AB 1140 2000 28.1... - Page 10 Pièces Support complet × 1 Vis hexagonale extérieure x4 Bouton de décompression x1 Joints à ressort x8 Cylindre hydraulique x1 Roue x4 Pédale de pompe x1 Supports de roues x2...
-
Page 11: Instructions De Montage
| FR | Instructions de montage 1. Installez les roues sur les supports 2. Utilisez les vis pour connecter les supports de roues au cylindre hydraulique Quand les quatre roues touchent le sol, serrez les vis fermement. 3. Placez le support sur le cylindre et retirez la pige comme montré... -
Page 12: Consignes D'utilisation
Ce produit utilise de l’huile hydraulique ISO 15#, ISO 22# ou une autre huile hydraulique de même qualité. N’utilisez pas de liquide de frein ! Le volume d’huile hydraulique pour différents modèles est le suivant : 9TYN143610AB : 1.2L 9TYN143606AB : 1.0L 9TYN143603AB : 0.7L Les professionnels doivent inspecter régulièrement le vérin de fosse, vérifier l’usure du support,... - Page 13 | FR | ....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
-
Page 14: Instrucciones De Seguridad
ADVERTENCIAS INSTRUCCIONES DE SEGURIDAD El gato de foso se utiliza para desmontar, mover e instalar cajas de cambios, transmisiones, ejes motrices u otras piezas. El gato de foso sólo debe ser manejado y utilizado por una persona formada o familiarizada con este manual. -
Page 15: Datos Técnicos
| ES | Datos técnicos Capacidad Peso neto Modelo (kg) (KG) 9TYN143610AB 1000 1165 2005 39.8 9TYN143603AB 1140 1980 34.8 9TYN143606AB 1140 2000 28.1... - Page 16 Despiece Soporte completo × 1 Tornillo hexagonal exterior x4 Botón de descompresión x1 Juntas de muelle x8 Cilindro hidráulico x1 Rueda x4 Pedal de bomba x1 Soportes de rueda x2...
-
Page 17: Instrucciones De Montaje
| ES | Instrucciones de montaje 1. Instale las ruedas en los soportes 2. Utilice los tornillos para conectar los soportes de rueda al cilindro hidráulico Cuando las cuatro ruedas toquen el suelo, apriete firmemente los tornillos. 3. Coloque el soporte en el cilindro y retire el pasador como se muestra en el esquema. -
Page 18: Instrucciones De Uso
Este producto utiliza aceite hidráulico ISO 15#, ISO 22# u otro aceite hidráulico de la misma calidad. No utilice líquido de frenos! El volumen de aceite hidráulico para los distintos modelos es el siguiente: 9TYN143610AB : 1.2L 9TYN143606AB : 1.0L 9TYN143603AB : 0.7L Los profesionales deben inspeccionar periódicamente el gato de foso, comprobar el desgaste del soporte, la base y las ruedas, compruebe si hay fugas en los kits de sellado y si la válvula... - Page 19 | ES | ....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 20 WARNUNG SICHERHEITS-ANWEISUNGEN Der Getriebeheber dient zum Aus-, Um- und Einbau von Getriebe, Getriebekasten, Antriebsachse oder anderen Werkstücken. Der Getriebeheber darf nur von ausgebildeten oder mit der Bedienungsanleitung vertrauten Personen bedient und verwendet werden. Überschreiten Sie nie den auf dem Etikett angegebenen Maximalhub des Wagenhebers sowie die Nenntragfähigkeit des Getriebehebers und seines Zubehörs.
-
Page 21: Technische Daten
| DE | Technische Daten Kapazität Gewicht Modell (kg) (KG) 9TYN143610AB 1000 1165 2005 39.8 9TYN143603AB 1140 1980 34.8 9TYN143606AB 1140 2000 28.1... - Page 22 Teile Hubkrone × 1 Hexagonale Außenschraube x4 Druckentlastungsknopf x1 Federdichtung x8 Hydraulikzylinder x1 Rad x4 Fußpedale Pumpe x1 Rollenhalterung x2...
- Page 23 | DE | Montage-Anleitung 1. Installieren Sie die Räder unter den Stützen 2. Benutzen Sie die Schrauben um die Radstützen mit dem Hydraulikzylinder verbinden. Sobald alle vier Räder den Boden berühren, ziehen Sie die Schrauben fest an. 3. Setzen Sie die Hubkrone in den Zylinder ein und entfernen Sie den Stift, wie in der Abbildung gezeigt wird.
-
Page 24: Leitfaden Zur Fehlerbehebung
Dieses Produkt verwendet ISO 15 #, ISO 22 # Hydrauliköl oder ein anderes Hydrauliköl gleicher Qualität. Keine Bremsflüssigkeit verwenden! Das Volumen des Hydrauliköls für verschiedene Modelle ist wie folgt: 9TYN143610AB: 1,2 l 9TYN143606AB: 1,0 l 9TYN143603AB: 0,7 l Gewerbetreibende sollten den Grubenheber regelmäßig inspizieren, den Verschleiß... - Page 25 | DE | ....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 26 REF. 9TYN143603AB 9TYN143606AB 9TYN143610AB Operation manual for transmission jacks Transmission jascks vérins de transmission Manual de instrucciones para gatos de foso hidráulico Benutzerhandbuch für Getriebeheber KING TONY EUOPE SAS 3 rue des Imprimeurs ZI Républiques I 86000 Poitiers...
