Page 1: Table Of Contents

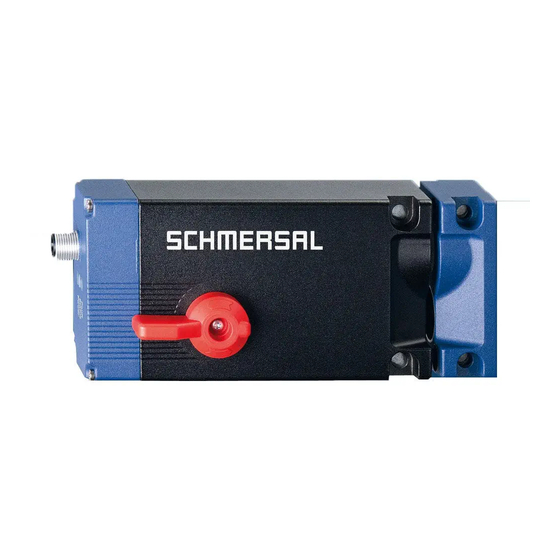

INSTRUCTIONS FOR OPERATION AND ASSEMBLY Solenoid interlock AZM400Z-ST-1P2P-T Table of Contents 1 About this document 1.1 Function 1.2 Target group of the operating instructions: authorised qualified personnel 1.3 Explanation of the symbols used 1.4 Appropriate use 1.5 General safety instructions 1.6 Warning about misuse... -
Page 2: Function
Warning:Failure to comply with this warning notice could lead to physical injury and/or damage to the machine. 1.4 Appropriate use The Schmersal range of products is not intended for private consumers. The products described in these operating instructions are developed to execute safety-related functions as part of an entire plant or machine. -
Page 3: Warning About Misuse
Further technical information can be found in the Schmersal catalogues or in the online catalogue on the Internet: products.schmersal.com. The information contained in this operating instructions manual is provided without liability and is subject to technical modifications. Restrisiken sind bei Beachtung der Hinweise zur Sicherheit sowie der Anweisungen bezüglich Montage, Inbetriebnahme, Betrieb und Wartung nicht bekannt. -
Page 4: Special Versions
1P2P 1 serial diagnostic output and 2 p-type safety outputs (only for ST) 2P2P 2 serial diagnostic output and 2 p-type safety outputs (only for ST2) without Manual release Emergency exit With securing holes for Bowden cable assembly without without electronic manual release (Only for ST) with electronic manual release (Only for ST2) Betätiger AZM400-B1... -
Page 5: Technical Data
The user must evaluate and design the safety chain in accordance with the relevant standards and the required safety level. If multiple safety sensors are involved in the same safety function, the PFH values of the individual components must be added. The entire concept of the control system, in which the safety component is integrated, must be validated to the relevant standards. - Page 6 Safety classification Standards EN ISO 13849-1 EN IEC 61508 Safety classification - Interlocking function Performance Level, up to Category PFH value 1.00 x 10⁻⁹ /h PFD value 9.00 x 10⁻⁵ Safety Integrity Level (SIL), suitable for applications in Mission time 20 Year(s) Safety classification - Guard locking function Performance Level, up to...
- Page 7 Mechanical data - Connection technique Termination Connector M12, 8-pole, A-coded Mechanical data - Dimensions Length of sensor 65.3 mm Width of sensor 77.8 mm Height of sensor 156.7 mm Ambient conditions Degree of protection IP67 IP66 Ambient temperature -20 ... +55 °C Storage and transport temperature, minimum -40 °C Storage and transport temperature, maximum...
- Page 8 Switching frequency, maximum 0.3 Hz Open / close cycle (motor), minimum Minimal average cycle time (with continuous operation) 20 s Electrical data - Control inputs Guard locking function Designation, Control inputs E1 und E2 (p-schaltend), E3 (n-schaltend) Switching thresholds of the control inputs −3 V …...
- Page 9 This device complies with the nerve stimulation limits (ISED CNR-102) when operated at a minimum distance of 100 In the event of changes or modifications that have not been expressly approved by K.A. Schmersal GmbH & Co. KG, the user's authorisation to use the device may become ineffective.
-
Page 10: Mounting
ANATEL 20941-22-14519 Este equipamento nao tem direito àprotecao contra interferência prejudicial e nao pode causar interferencia em sistemas devidamente autorizados. Para maiores informacores consultar: www.gov.br/anatel 3 Mounting 3.1 General mounting instructions Please observe the remarks of the standards EN ISO 12100, EN ISO 14119 and EN ISO 14120. Die Gebrauchslage ist beliebig. - Page 11 Die Anfahrtsrichtung ist nur aus X- und Y-Richtung zulässig. Der Abstand von max. 7 mm zwischen Betätiger und Sicherheitszuhaltung muss eingehalten werden, damit die angegebene Zuhaltekraft und die sichere Zuhaltefunktion gemäß SIL 3 erreicht wird. Die Konstruktion der Schutztür muss so ausgelegt sein, dass es nicht möglich ist, die Schutzeinrichtung mit dem Betätiger in der Z-Achse soweit zu verschieben, dass der Abstand zwischen Zuhaltung und Betätiger größer als 7 mm wird.
-
Page 12: Mechanische Hilfsentriegelung
3.2 Mechanische Hilfsentriegelung Zur Aufstellung der Maschine kann die Sicherheitszuhaltung spannungslos entsperrt werden. Durch Drehen des Dreikants der Hilfsentriegelung mit Hilfe des Dreikantschlüssels in die Stellung wird die Sicherheitszuhaltung entsperrt. Erst nach Zurückdrehen der Hilfsentriegelung in die Ausgangslage ist die normale Funktion wieder gegeben. -
Page 13: Fluchtentriegelung -T
Die elektrische Hilfsentriegelung kann durch eine zusätzliche Hilfsversorgung realisiert werden. Hierfür steht der Hilfsversorgungseingang H1 zur Verfügung. Der AZM400 muss ausschließlich mit der Hilfsversorgung eingeschaltet werden, damit der Sperrbolzen unabhängig von den Steuereingängen zurückfährt. Danach sind keine weiteren Aktionen möglich, die Sicherheits- und Diagnoseausgänge bleiben abgeschaltet. Systemzustand (nur während Initialisierungsphase gültig): Hauptversorgung Hilfsversorgung... -
Page 14: Dimensions
3.6 Dimensions All measurements in mm. AZM400Z-ST AZM400Z-ST2 AZM400 mit Fluchtentriegelung AZM400Z-ST..-T AZM400Z-ST2..-T 14-27... -
Page 15: Betätiger Und Zubehör
Legende Hilfsentriegelung mit Deckel Fluchtentriegelung Sperrbolzen (ausgefahren) Einbaustecker M12, 8-polig Einbaustecker M12, 5-polig RFID-Sensor 3.7 Betätiger und Zubehör Betätiger AZM400-B1 (nicht im Lieferumfang enthalten) Montageplatte, Bestandteil des Montagesatzes MS-AZM400 (als Zubehör erhältlich) 15-27... - Page 16 Sperrzange SZ400 (als Zubehör erhältlich) Detailinfo und Montagehinweise siehe Betriebsanleitung SZ400 Bowdenzugentriegelung ACC-AZM400-BOW-.M-.M (als Zubehör erhältlich) Die zusätzlichen Hinweise der Betriebsanleitung für die Bowdenzugentriegelung sind zu beachten. 16-27...
-
Page 17: Electrical Connection
4 Electrical connection 4.1 General information for electrical connection The electrical connection may only be carried out by authorised personnel in a de-energised condition. Die Spannungseingänge A1 (und H1 bei AZM400Z-ST2..) sowie die Steuereingänge E1, E2 und E3 müssen vor permanenter Überspannung geschützt werden. -
Page 18: Anforderungen An Eine Nachgeschaltete Auswertung
Verwendung von Sicherheitssteuerungen des Typs P/N: Sicherheits-Steuerung Die verwendeten Ausgänge der Steuerung müssen dem an der Schutzeinrichtung benötigten Performance Level (PL) entsprechen. Zur Erreichung von PL e muss die Steuerung über getestete Ausgänge verfügen, da der AZM400 diese nicht selbst testet. -
Page 19: Wiring Configuration And Connector Accessories
100 ms einzustellen. Die Sicherheitseingänge der Auswertung müssen einen Testimpuls von < 1 ms ausblenden können. Information for the selection of suitable safety-monitoring modules can be found in the Schmersal catalogues or in the online catalogue on the Internet: products.schmersal.com. - Page 20 Funktion Pinbelegung des Farbcodes der Möglicher Farbcode Sicherheitsschaltgerät Einbausteckers M12, Schmersal- weiterer 8-polig Steckverbinder handelsüblicher gemäß DIN 47100 Steckverbinder gemäß EN 60947-5-2 OUT2 Diagnoseausgang 2 Steuereingang 1 (Nicht angeschlossen) Sicherheitsausgang 1 OUT1 Diagnoseausgang 1 Steuereingang 3 Sicherheitsausgang 2...
-
Page 21: Wiring Examples
Anschlussleitungen mit Buchse (female) M12, 5-polig – 5 x 0,34 mm² Leitungslänge Bestellnummer 5,0 m 103010816 10,0 m 103010818 Weitere Ausführungen in anderen Längen und mit gewinkeltem Leitungsabgang auf Anfrage erhältlich. 4.5 Wiring examples The application examples shown are suggestions. They however do not release the user from carefully checking whether the switchgear and its set-up are suitable for the individual application. -
Page 22: Actuator Teaching / Actuator Detection
Legende Anschlussbelegung Einbaustecker M12, 8-polig Einbaustecker M12, 5-polig Steuereingang 1 Steuereingang 2 Steuereingang 3 Sicherheitsausgang 1 Sicherheitsausgang 2 Funktionserde OUT1 Diagnoseausgang 1 OUT2 Diagnoseausgang 2 5 Actuator teaching / actuator detection Solenoid interlocks with standard coding are ready to use upon delivery. Individually coded solenoid interlocks and actuators will require the following "teach-in"... -
Page 23: Diagnostic-Leds
Bei bereits eingeschalteten Sicherheitsausgängen führen Fehler, die die sichere Funktion der Sicherheitszuhaltung nicht augenblicklich gefährden (z.B. zu hohe Umgebungstemperatur, Sicherheitsausgang an Fremdpotential, Querschluss) zu einer Warnmeldung, dem Abschalten des Diagnoseausgangs OUT der ST-Variante bzw. OUT2 der ST2-Variante und der verzögerten Abschaltung der Sicherheitsausgänge. Die Sicherheitsausgänge schalten ab, wenn die Fehlerwarnung 30 Minuten ansteht. -
Page 24: Diagnoseinformationen
6.4 Diagnoseinformationen Tabelle 1: Diagnoseinformationen der Sicherheitszuhaltung AZM400 Systemzust Steuersign Sicherheits Diagnoseausgänge and ausgänge ST2- ST2- Zuhaltefun grün gelb Y1, Y2 Variante Variante Variante ktion OUT1 OUT2 Tür geöffnet Entsperren entsperrt (Bolzen ist eingefahren) Tür Entsperren blinkt 24 V geschlossen entsperrt (Bolzen ist eingefahren) - Page 25 Elektronische Ohne blinkt blinkt blinkt Hilfsentriegelung Bedeutung aktiv Anlernen Betätiger Ausführung I1/I2: Betätiger Entsperren blinkt Anlernen langsam gestartet Betätiger Entsperren blinkt Anlernen schnell kann abgeschlossen werden Nur I2: Entsperren blinkt 24 V 24 V Betätiger ist angelernt (Manipulationsschutzzeit läuft) nach 30 min: Abschaltung wegen Fehler s.
-
Page 26: Set-Up And Maintenance
Tabelle 2: Fehlermeldungen / Blinkcodes rote Diagnose-LED Blinkcodes (rot) Bezeichnung eigenständige Fehlerursache Abschaltung nach 1 Blinkpuls Fehler(-warnung) an Ausgang 30 min Fehler im Ausgangstest oder Spannung am Ausgang Y1, obwohl der Ausgang abgeschaltet ist 2 Blinkpulse Fehler(-warnung) an Ausgang 30 min Fehler im Ausgangstest oder Spannung am Ausgang Y2, obwohl der Ausgang... -
Page 27: Maintenance
£ legislations. 27-27 Schmersal Ltd., Sparrowhawk Close, WR14 1GL Malvern The details and data referred to have been carefully checked. Images may diverge from original. Further technical data can be found in the manual. Technical amendments and errors possible. Generated on: 06/11/2023, 17:01...
