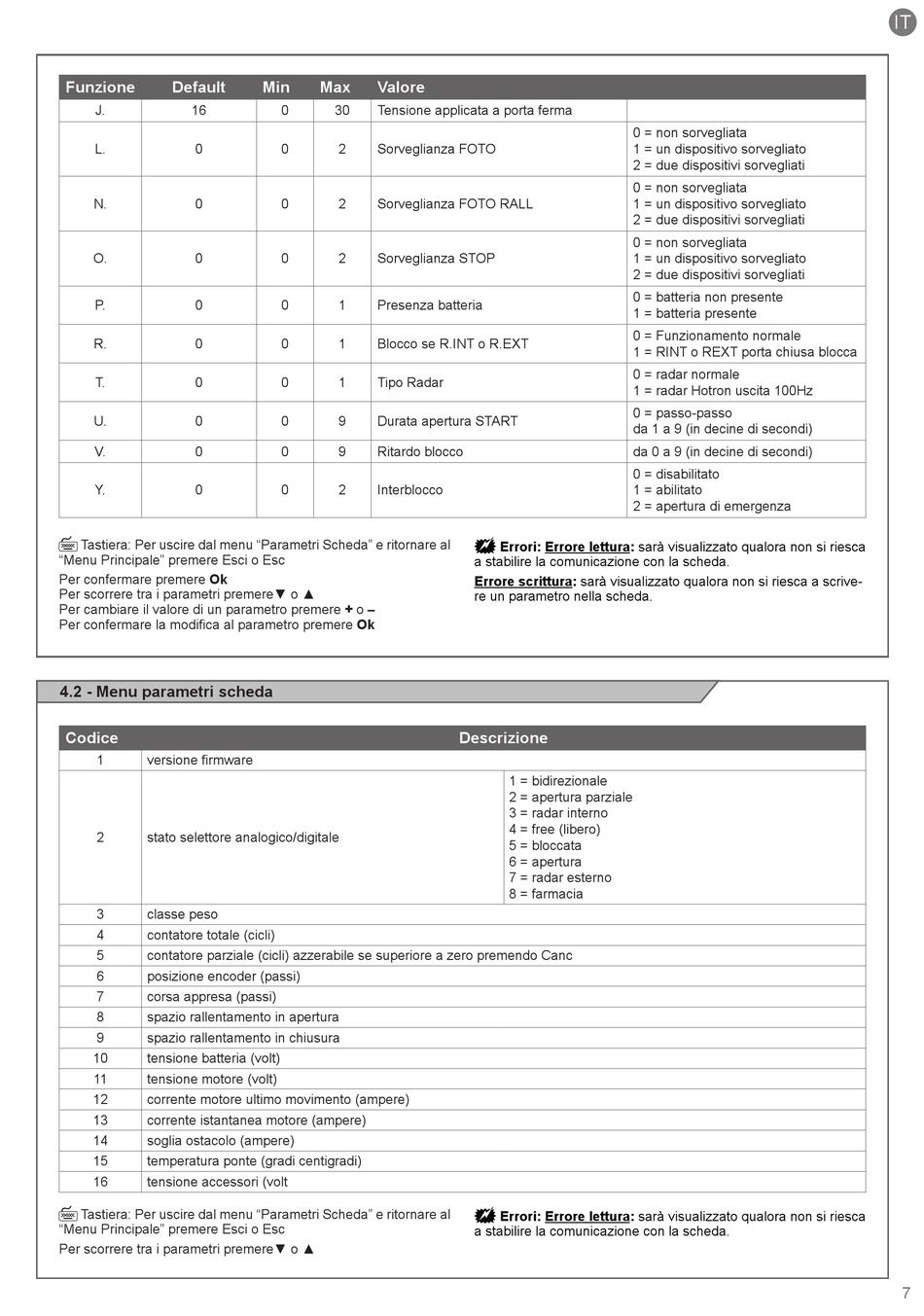

Key Automation EASY2 Instructions And Warnings For Installation And Use page 7

Funzione Default
J. 16
L. 0
N. 0
O. 0
P. 0
R. 0
T. 0
U. 0
V. 0
Y. 0

Tastiera: Per uscire dal menu "Parametri Scheda" e ritornare al
"Menu Principale" premere Esci o Esc
Per confermare premere Ok
Per scorrere tra i parametri premere▼ o ▲
Per cambiare il valore di un parametro premere + o –
Per confermare la modifica al parametro premere Ok
4.2 - Menu parametri scheda
Codice
1 versione firmware
2 stato selettore analogico/digitale
3 classe peso
4 contatore totale (cicli)
5 contatore parziale (cicli) azzerabile se superiore a zero premendo Canc
6 posizione encoder (passi)
7 corsa appresa (passi)
8 spazio rallentamento in apertura
9 spazio rallentamento in chiusura
10 tensione batteria (volt)
11 tensione motore (volt)
12 corrente motore ultimo movimento (ampere)
13 corrente istantanea motore (ampere)
14 soglia ostacolo (ampere)
15 temperatura ponte (gradi centigradi)
16 tensione accessori (volt

Tastiera: Per uscire dal menu "Parametri Scheda" e ritornare al
"Menu Principale" premere Esci o Esc
Per scorrere tra i parametri premere▼ o ▲
Min Max Valore
0 30 Tensione applicata a porta ferma
0 2 Sorveglianza FOTO
0 2 Sorveglianza FOTO RALL
0 2 Sorveglianza STOP
0 1 Presenza batteria
0 1 Blocco se R.INT o R.EXT
0 1 Tipo Radar
0 9 Durata apertura START
0 9 Ritardo blocco
0 2 Interblocco
0 = non sorvegliata
1 = un dispositivo sorvegliato
2 = due dispositivi sorvegliati
0 = non sorvegliata
1 = un dispositivo sorvegliato
2 = due dispositivi sorvegliati
0 = non sorvegliata
1 = un dispositivo sorvegliato
2 = due dispositivi sorvegliati
0 = batteria non presente
1 = batteria presente
0 = Funzionamento normale
1 = RINT o REXT porta chiusa blocca
0 = radar normale
1 = radar Hotron uscita 100Hz
0 = passo-passo
da 1 a 9 (in decine di secondi)
da 0 a 9 (in decine di secondi)
0 = disabilitato
1 = abilitato
2 = apertura di emergenza

Errori: Errore lettura: sarà visualizzato qualora non si riesca
a stabilire la comunicazione con la scheda.
Errore scrittura: sarà visualizzato qualora non si riesca a scrive-
re un parametro nella scheda.
Descrizione
1 = bidirezionale
2 = apertura parziale
3 = radar interno
4 = free (libero)
5 = bloccata
6 = apertura
7 = radar esterno
8 = farmacia

Errori: Errore lettura: sarà visualizzato qualora non si riesca
a stabilire la comunicazione con la scheda.
IT
7
