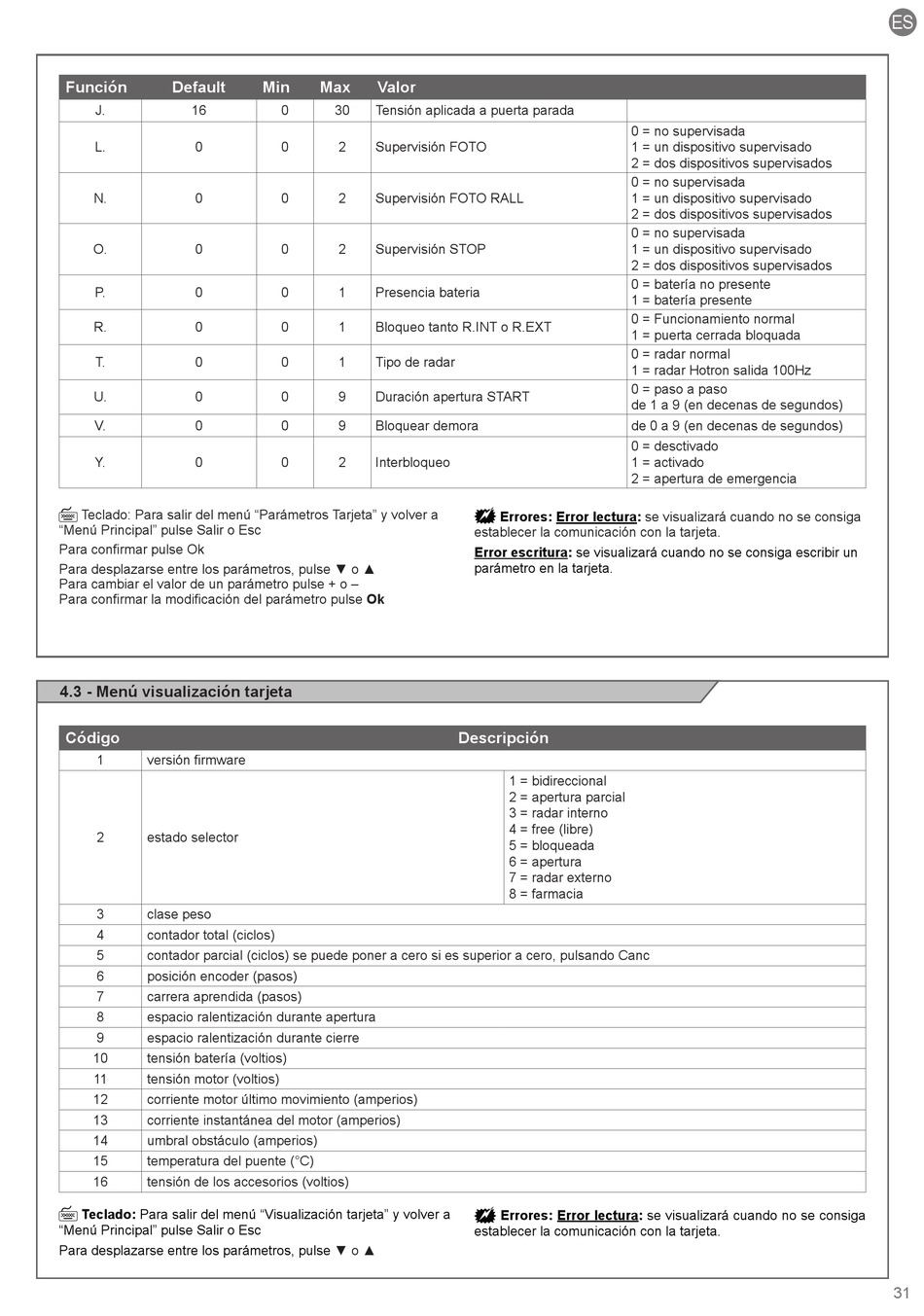

Key Automation EASY2 Instructions And Warnings For Installation And Use page 31

Función Default
J. 16
L. 0
N. 0
O. 0
P. 0
R. 0
T. 0
U. 0
V. 0
Y. 0

Teclado: Para salir del menú "Parámetros Tarjeta" y volver a
"Menú Principal" pulse Salir o Esc
Para confirmar pulse Ok
Para desplazarse entre los parámetros, pulse ▼ o ▲
Para cambiar el valor de un parámetro pulse + o –
Para confirmar la modificación del parámetro pulse Ok
4.3 - Menú visualización tarjeta
Código
1 versión firmware
2 estado selector
3 clase peso
4 contador total (ciclos)
5 contador parcial (ciclos) se puede poner a cero si es superior a cero, pulsando Canc
6 posición encoder (pasos)
7 carrera aprendida (pasos)
8 espacio ralentización durante apertura
9 espacio ralentización durante cierre
10 tensión batería (voltios)
11 tensión motor (voltios)
12 corriente motor último movimiento (amperios)
13 corriente instantánea del motor (amperios)
14 umbral obstáculo (amperios)
15 temperatura del puente (°C)
16 tensión de los accesorios (voltios)

Teclado: Para salir del menú "Visualización tarjeta" y volver a
"Menú Principal" pulse Salir o Esc
Para desplazarse entre los parámetros, pulse
Min Max Valor
0 30 Tensión aplicada a puerta parada
0 2 Supervisión FOTO
0 2 Supervisión FOTO RALL
0 2 Supervisión STOP
0 1 Presencia bateria
0 1 Bloqueo tanto R.INT o R.EXT
0 1 Tipo de radar
0 9 Duración apertura START
0 9 Bloquear demora
0 2 Interbloqueo
▼ o ▲
0 = no supervisada
1 = un dispositivo supervisado
2 = dos dispositivos supervisados
0 = no supervisada
1 = un dispositivo supervisado
2 = dos dispositivos supervisados
0 = no supervisada
1 = un dispositivo supervisado
2 = dos dispositivos supervisados
0 = batería no presente
1 = batería presente
0 = Funcionamiento normal
1 = puerta cerrada bloquada
0 = radar normal
1 = radar Hotron salida 100Hz
0 = paso a paso
de 1 a 9 (en decenas de segundos)
de 0 a 9 (en decenas de segundos)
0 = desctivado
1 = activado
2 = apertura de emergencia

Errores: Error lectura:
establecer la comunicación con la tarjeta.
Error escritura: se visualizará cuando no se consiga escribir un
parámetro en la tarjeta.
Descripción
1 = bidireccional
2 = apertura parcial
3 = radar interno
4 = free (libre)
5 = bloqueada
6 = apertura
7 = radar externo
8 = farmacia
 Errores: Error lectura: se visualizará cuando no se consiga
establecer la comunicación con la tarjeta.
se visualizará cuando no se consiga
ES
31
