Key Automation EASY2 Instructions And Warnings For Installation And Use

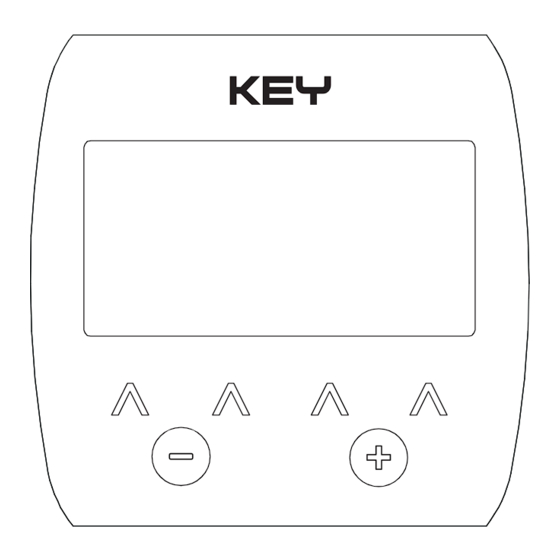

Digital selector pad with display for automatic doors
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Istruzioni ed avvertenze per l'installazione e l'uso
Instructions and warnings for installation and use
Instructions et avertissements pour l'installation et l'usage
Instrucciones y advertencias para su instalación y uso
EASY2
Selettore digitale con display per porte automatiche
Digital selector pad with display for automatic doors
Sélecteur digital avec display pour porte automatique
Selector digital con pantalla gráfica para puertas automáticas

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EASY2 and is the answer not in the manual?

Questions and answers

Related Manuals for Key Automation EASY2

Summary of Contents for Key Automation EASY2

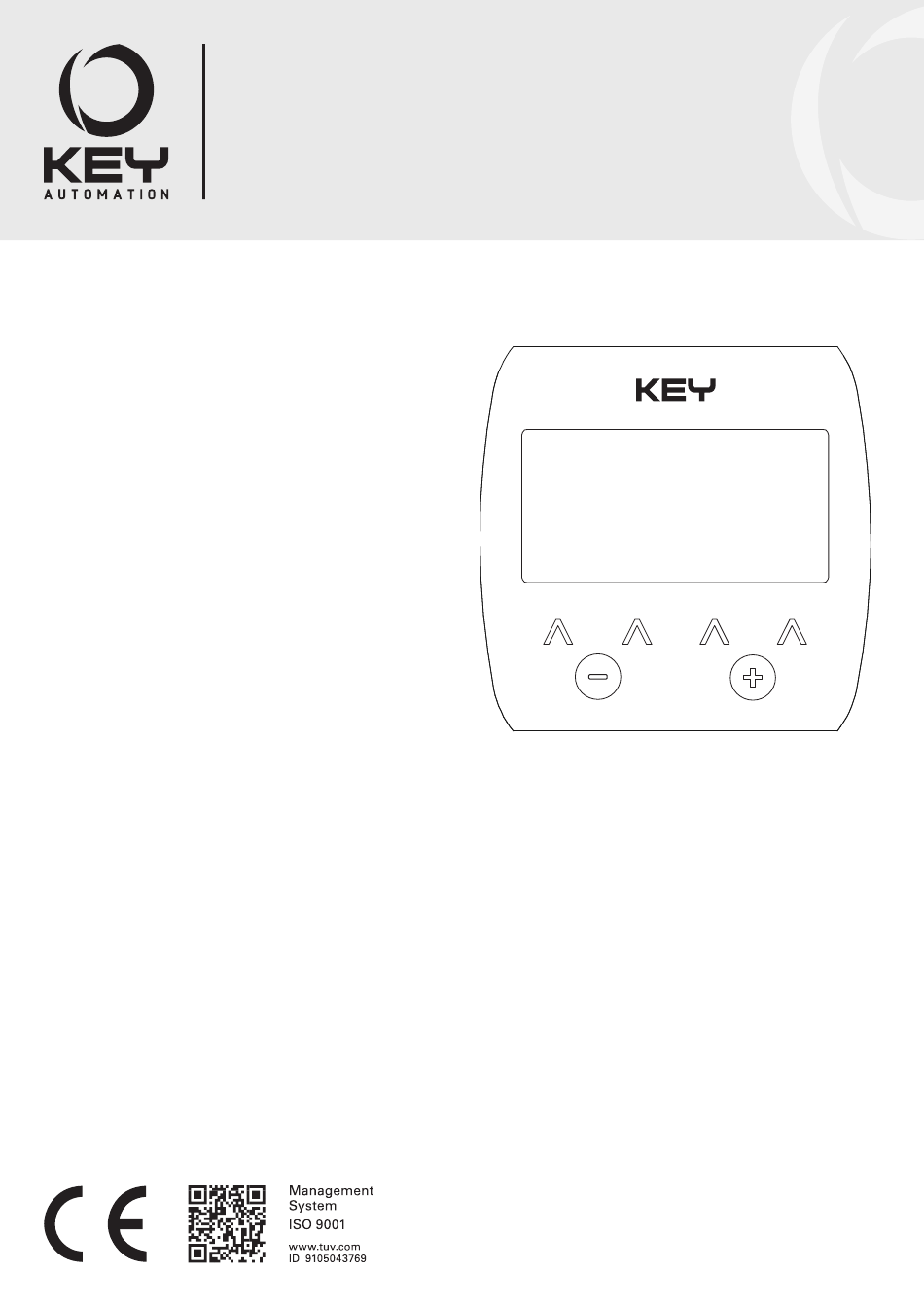

  • Page 1 Instructions and warnings for installation and use Instructions et avertissements pour l’installation et l’usage Instrucciones y advertencias para su instalación y uso EASY2 Selettore digitale con display per porte automatiche Digital selector pad with display for automatic doors Sélecteur digital avec display pour porte automatique...
  • Page 2 INDICE Introduzione al prodotto pag. 3 Descrizione del prodotto pag. 3 Installazione del prodotto pag. 4 Collegamenti elettrici pag. 4 Introduzione al prodotto pag. 5 Tastiera pag. 5 Immissione della password ed accesso al menu pag. 5 principale Stato degli ingressi della porta automatica pag.
  • Page 3 1 - INTRODUZIONE AL PRODOTTO 1.1 - Descrizione del prodotto EASY2 è un dispositivo per il controllo dI porte automatiche che Per accedere ai menu di configurazione e diagnostica sarà si propone come alternativa o integrazione al selettore rotativo necessario immettere una password (di fabbrica impostata 0000).
  • Page 4 2 - INSTALLAZIONE DEL PRODOTTO 2.1 - Collegamenti elettrici Centrale 850LEV ► Selettore digitale EASY2 ATTENZIONE ! UTILIZZARE CAVO TWISTATO E SCHERMATO. LA CALZA DEVE ESSERE COLLEGATA AL MORSETTO -24V DELLA 850LEV (MAX 10m) EASY2 850LEV + 24 V + 24 V...
  • Page 5 3.2 - Immissione della password ed accesso al menu principale Per accedere al “menu principale” del selettore digitale EASY2 sarà sufficiente tenere premuto il secondo tasto da sinistra, per più di 5 secondi. Verrà richiesto l’immissione della PASSWORD...
  • Page 6 4 - APPROFONDIMENTI - MENU AVANZATO 4.1 - Struttura Menu Avanzato PARAMETRI SCHEDA VISUALIZZ. SCHEDA Richiesta PASSWORD BIDIRECTIONAL OPEN PARTIAL MANUAL ENTRY VISUALIZZ. 0 * * * ERRORI BIDIREZIONALE APERTURA PARZIALE FREE (Libero) RADAR ESTERNO Esci EXIT LOCKED PHARMACY EXIT AZIONI SCHEDA RADAR INTERNO...
  • Page 7 Funzione Default Valore Tensione applicata a porta ferma 0 = non sorvegliata Sorveglianza FOTO 1 = un dispositivo sorvegliato 2 = due dispositivi sorvegliati 0 = non sorvegliata Sorveglianza FOTO RALL 1 = un dispositivo sorvegliato 2 = due dispositivi sorvegliati 0 = non sorvegliata Sorveglianza STOP 1 = un dispositivo sorvegliato...
  • Page 8 4.4 - Menu visualizzazione errori ERRORI ATTUALI STORICO ERRORI Sarà visualizzata una sequenza degli errori presenti sulla scheda; Sarà visualizzato il codice errore e la sua descrizione; l’errore n.1 altrimenti si leggerà la frase “non ci sono errori da visualizzare”. è...
  • Page 9 Per resettare la scheda della porta automatica sarà sufficiente premere il tasto “+” per più di 5 secondi. ATTENZIONE: nel caso di utilizzo contemporaneo del selettore RESET! digitale EASY2 e del selettore rotativo SMNPAE il reset potrà essere effettuato solo dal selettore rotativo SMNPAE...

  • Page 10: Table Of Contents

    TABLE OF CONTENTS Product Introduction page 11 Product and model description page 11 Installing the product page 12 Electric connections page 12 Automatic door status screens page 13 Keypad page 13 Entering the password to access the main menu page 13 Input status screen page 13 Further details - ADVANCED MENU...

  • Page 11: Product Introduction

    RS485 connection. manual, partial and lock. After entering the password, the user When switched on, the EASY2 sets by default for control of the has 10 seconds to make additional changes, after which he will be automatic door’s status.

  • Page 12: Installing The Product

    - 24 V - 24 V A 485 B 485 SEL R RESET RESET LED D. 850LEV control unit ► SMNPAE manual selector switch ► EASY2 digital selector pad 550CABL003A00 SMNPAE 850LEV + 24 V - 24 V A 485 B 485...

  • Page 13: Automatic Door Status Screens

    3.2 - Entering the password for accessing the main menu To access the “main menu” of the EASY2 digital selector pad, simply hold down the second key from the left for more than 5 seconds. The user will be prompted to enter the PASSWORD...

  • Page 14: Further Details - Advanced Menu

    4 - FURTHER DETAILS - ADVANCED MENU 4.1 - Advanced Menu Structure BOARD PARAMETERS BOARD DISPLAYS PASSWORD requested BIDIRECTIONAL OPEN PARTIAL MANUAL ENTRY ERROR 0 * * * DISPLAYS BIDIRECTIONAL OPENING PARTIAL FREE EXTERNAL RADAR E x i t EXIT LOCKED PHARMACY EXIT...

  • Page 15: Board Display Menu

    Function Default Value Voltage applied when door stopped 0 = not monitored FOTO Surveillance 1=one monitored device 2=two monitored devices 0 = not monitored FOTO RALL Surveillance 1=one monitored device 2=two monitored devices 0 = not monitored STOP Surveillance 1=one monitored device 2=two monitored devices 0 = battery is not present Battery presence...

  • Page 16: Error Display Menu

    4.4 - Error display menu CURRENT ERRORS ERROR LOG The errors on the board will be displayed in sequence; otherwise, The error code and its description will be displayed: error no. 1 is the screen will show “no errors for display”. the most recent error.

  • Page 17: Selector Status Menu

    4.8 - Automatic board reset To reset the automatic door board, simply hold down the “+” key for more than 5 seconds. CAUTION: if the EASY2 digital selector pad is used simultaneously RESET! with the SMNPAE manual selector switch, the reset can only be...
  • Page 18 TABLE DES MATIÈRES Présentation du produit page 19 Description du produit et modèle page 19 Installation du produit page 20 Branchements électriques page 20 Pages-écrans de l’état de la porte automatique page 21 Clavier page 21 Saisie du mot de passe et accès au menu principal page 21 Écran d’état d’entrée page 21...

  • Page 19: Présentation Du Produit

    RS485. ouverte, radar int, radar ext, manuelle, partielle, verrouillage. Une Lors de la mise sous tension, EASY2 est paramétré pour le fois le mot de passe saisi, on ne dispose que de 10 secondes pour contrôle de l’état de la porte automatique.

  • Page 20: Installation Du Produit

    - 24 V - 24 V A 485 B 485 SEL R RESET RESET LED D. Logique de commande 850LEV ► Sélecteur rotatif SMNPAE ► Sélecteur numérique EASY2 550CABL003A00 SMNPAE 850LEV + 24 V - 24 V A 485 B 485...

  • Page 21: Pages-Écrans De L'état De La Porte Automatique

    3.2 - Entering the password for accessing the main menu Pour accéder au menu principal du sélecteur numérique EASY2, il suffit de presser la deuxième touche en partant de la gauche pendant plus de 5 secondes.
  • Page 22 4 - APPROFONDISSEMENTS - MENU AVANCÉ 4.1 - Structure du menu avancé PARAMÈTRES CARTE AFFICHAGE CARTE Demande mot de passe BIDIRECTIONNEL OUVERT PARTIEL MANUEL ENTRÉE AFFICHAGE 0 * * * ERREURS BIDIRECTIONNEL OUVERTURE PARTIEL FREE (libre) RADAR EXTERNE So rtir SORTIE VERROUILLAGE PHARMACIE...
  • Page 23 Fonction Par défaut Min. Max. Valeur Tension appliquée avec la porte immobile 0 = non surveillée Surveillance FOTO 1 = un dispositif surveillé 2 = deux dispositifs surveillés 0 = non surveillée Surveillance FOTO RAL 1 = un dispositif surveillé 2 = deux dispositifs surveillés 0 = non surveillée Surveillance STOP...
  • Page 24 4.4 - Menu «affichage erreurs» ERREURS ACTUELLES HISTORIQUE DES ERREURS Une séquence des erreurs présentes sur la carte s’affichera ; s’il n’y a Le code de l’erreur et sa description ; l’erreur n° 1 est l’erreur la pas d’erreurs, le message «il n’y a pas d’erreurs à afficher» apparaîtra. plus récente.

  • Page 25: Réinitialisation De La Carte Automatique

    Pour réinitialiser la carte de la porte automatique, il suffit de presser la touche + pendant plus de 5 secondes. ATTENTION : en d’utilisation simultanée du sélecteur numérique RESET! EASY2 et du sélecteur rotatif SMNPAE, la réinitialisation ne pourra s’effectuer qu’avec le sélecteur rotatif SMNPAE...
  • Page 26 ÍNDICE Introducción al producto pag. 27 Descripción del producto y modelo pag. 27 Instalación del producto pag. 28 Conexiones eléctricas pag. 28 Ventanas de estado de la puerta automática pag. 29 Teclado pag. 29 Introducción de la contraseña y acceso al menú pag.
  • Page 27 1 - INTRODUCCIÓN AL PRODUCTO 1.1 - Descripción del producto y modelo EASY2 es un dispositivo para el control de puertas automáticas Para acceder a los menús de configuración y diagnóstico será que se propone como alternativa o integración del selector rotativo necesario introducir una contraseña (de fábrica configurada en...
  • Page 28 - 24 V - 24 V A 485 B 485 SEL R RESET RESET LED D. Central 850LEV ► Selector rotativo SMNPAE ► Selector digital EASY2 550CABL003A00 SMNPAE 850LEV + 24 V - 24 V A 485 B 485 SEL R RESET LED D.
  • Page 29 3.2 - Introducción de la contraseña y acceso al menú principal Para acceder al “menú principal” del selector digital EASY2 es suficiente con mantener presionado el segundo pulsador de la izquierda durante más de 5 segundos.
  • Page 30 4 - DESCRIPCIÓN DETALLADA - MENÚ AVANZADO 4.1 - Estructura Menú Avanzado PARAMETROS TARJETA VISUALIZACIÓN TARJETA SOLICITUD password SOLICITUD password BIDIRECCIONAL ABIERTA PARCIAL MANUAL ENTRADA VISUALIZACIÓN 0 * * * ERRORES BIDIRECCIONAL APERTURA PARCIAL FREE (libre) RADAR EXTERNO Salida S a l i da SALIDA BLOQUEADA FARMACIA...
  • Page 31 Función Default Valor Tensión aplicada a puerta parada 0 = no supervisada Supervisión FOTO 1 = un dispositivo supervisado 2 = dos dispositivos supervisados 0 = no supervisada Supervisión FOTO RALL 1 = un dispositivo supervisado 2 = dos dispositivos supervisados 0 = no supervisada Supervisión STOP 1 = un dispositivo supervisado...
  • Page 32 4.4 -Menú visualización errores ERRORES ACTUALES HISTORIQUE DES ERREURS Se visualizará una secuencia de los errores presentes en la tarjeta; Se mostrará el código de error y su descripción; el error n° 1 es el por el contrario aparecerá la frase “no hay errores para visualizar”. error más reciente.
  • Page 33 Para reajustar la tarjeta de la puerta automática será suficiente con pulsar “+” durante más de 5 segundos. ATENCIÓN: en caso de uso contemporáneo del selector digital RESET! EASY2 y del selector rotativo SMNPAE el reajuste podrá ser hecho solo desde el selector rotativo SMNPAE...
  • Page 34 Key Automation S.r.l. Via Meucci 23 - 30027 San Donà di Piave (VE) T. +39 0421 307456 - F. +39 0421 65698 Instruction version info@keyautomation.it - www.keyautomation.it 580EASY2 REV.01...
