2 - INSTALLAZIONE DEL PRODOTTO
2.1 - Collegamenti elettrici

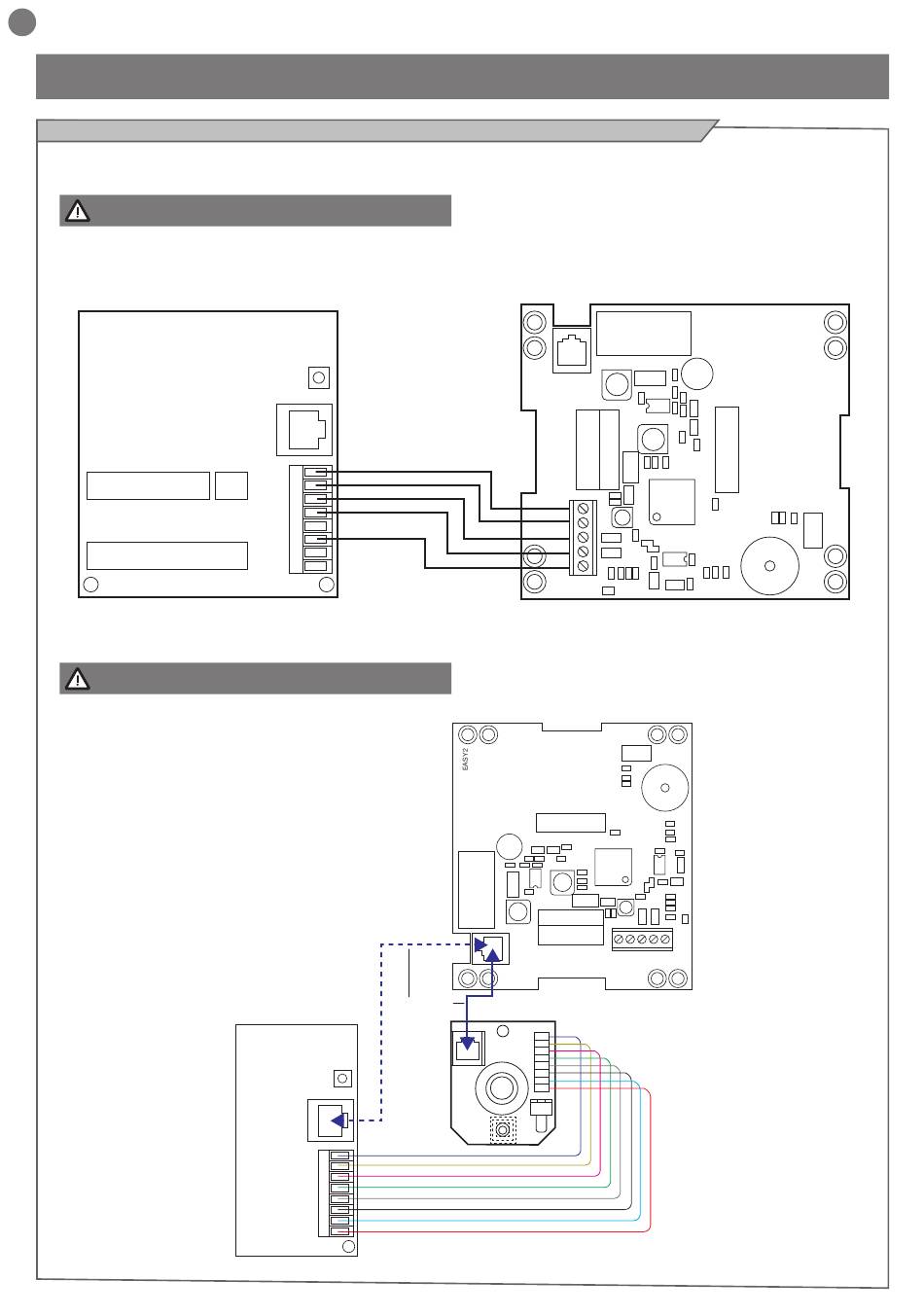

Centrale 850LEV ► Selettore digitale EASY2
ATTENZIONE !
UTILIZZARE CAVO TWISTATO E SCHERMATO.
LA CALZA DEVE ESSERE COLLEGATA AL MORSETTO -24V
DELLA 850LEV (MAX 10m)
850LEV
Centrale 850LEV ► Selettore rotativo SMNPAE ► Selettore digitaleEASY
ATTENZIONE !
COLLEGAMENTO PROVVISORIO PER MANUTENZIONE.
4
+ 24 V
+ 24 V
- 24 V
- 24 V
A
A 485
B
B 485
SEL R
RESET
RESET
LED D.
OPT
550CABL003A00
850LEV
+ 24 V
- 24 V
A 485
B 485
SEL R
RESET
LED D.
OPT
SMNPAE
CH1
+ 24 V
- 24 V
A 485
B 485
SEL R
CH2
RESET
LED D.
OPT
CH3
P1
EASY2
