Leggere attentamente le istruzioni prima di installare e utilizzare l'apparecchiatura.
Read the instructions carefully before installing and using the appliance.
Vor der Installation und Nutzung des Geräts müssen die Anleitungen aufmerksam durchgelesen werden.
Lire attentivement les instructions avant d'installer et d'utiliser l'appareil.
Léanse atentamente las instrucciones antes de instalar y utilizar el aparato.
Il mancato rispetto delle istruzioni fa decadere la garanzia del fabbricante.
In the event of failure to comply with the instructions, the manufacturer's warranty shall cease to apply.
Die Missachtung der Anleitungen hat den Verfall der vom Hersteller gewährten Garantie zur Folge.
Le non respect des instructions entraîne l'invalidation de la garantie du fabricant.
La inobservancia de las instrucciones provoca la invalidación de la garantía otorgada por el fabricante.

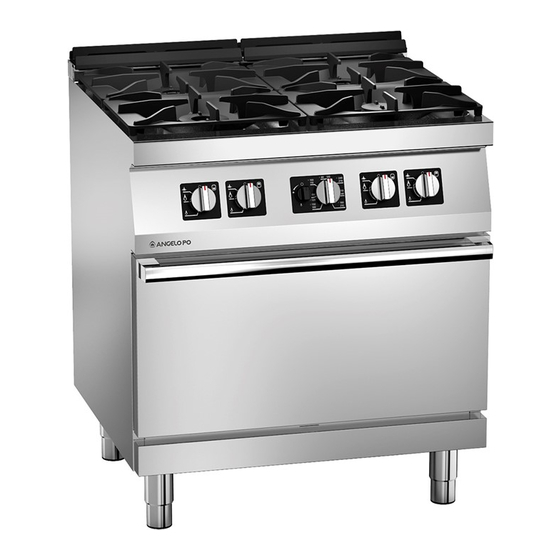

CUCINA FUOCHI APERTI+FORNO
OPEN BURNER RANGE+ OVEN
GASHERD MIT OFFENEN FLAMMEN+ BACKOFEN
CUISINIÈRE FEUX VIFS+ FOUR
COCINA FUEGOS ABIERTOS+ HORNO
ISTRUZIONI PER L'UTILIZZATORE
1S1FA0GV
2S1FA0GV
USE MANUAL
BEDIENSHANDBUCH
MANUEL D'UTILISATION
MANUAL DE USO
Italiano
GB
English
DE
Deutsch
FR
Français
ES
Español
Rev.1 11/2021
3386390
IT
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Angelo Po 1S1FA0GV
Summary of Contents for Angelo Po 1S1FA0GV
- Page 1 Le non respect des instructions entraîne l’invalidation de la garantie du fabricant. La inobservancia de las instrucciones provoca la invalidación de la garantía otorgada por el fabricante. CUCINA FUOCHI APERTI+FORNO OPEN BURNER RANGE+ OVEN 1S1FA0GV GASHERD MIT OFFENEN FLAMMEN+ BACKOFEN 2S1FA0GV CUISINIÈRE FEUX VIFS+ FOUR COCINA FUEGOS ABIERTOS+ HORNO ISTRUZIONI PER L’UTILIZZATORE...
-
Page 3: Table Of Contents
ITALIANO SOMMARIO SICUREZZA ..........3 SEGNALE DI PERICOLO . - Page 4 ITALIANO MANUTENZIONE ........21 ISTRUZIONI ED AVVERTENZE PER LA MANUTENZIONE .
-
Page 5: Sicurezza
SICUREZZA ITALIANO SICUREZZA SEGNALE DI PERICOLO Per evidenziare alcune parti di testo di rilevante importanza o per indicare alcune specifi che importanti, sono stati adottati alcuni simboli il cui signifi cato viene di seguito descritto. Segnale di pericolo Signifi cato Serve per avvertire del potenziale pericolo di lesioni. -
Page 6: Dispositivi Di Sicurezza
SICUREZZA ITALIANO DISPOSITIVI DI SICUREZZA Anche se l’apparecchiatura è completa di tutti i dispositivi di sicurezza, in fase di installazione e allacciamento essi dovranno, se necessario, esse- re integrati con altri dispositivi nel rispetto delle leggi vigenti in materia. L’illustrazione indica la posizione dei dispositivi. Rubinetto alimentazione gas: serve per aprire e chiudere il collegamento alla linea di alimentazione gas. -
Page 7: Pericoli E Disposizioni Di Sicurezza Durante Il Trasporto
SICUREZZA ITALIANO PERICOLI E DISPOSIZIONI DI SICUREZZA DURANTE IL TRASPORTO Durante il trasporto dell’apparecchiatura, fare attenzione ai seguenti pericoli e provvedere alle contromisure prescritte: ► Fonte di pericolo: Spostamento di carichi pesanti Dove o in quali situazioni Dispositivo di Pericolo Contromisure si presenta il pericolo? sicurezza... -
Page 8: Pericoli E Disposizioni Di Sicurezza In Fase Di Montaggio
SICUREZZA ITALIANO PERICOLI E DISPOSIZIONI DI SICUREZZA IN FASE DI MONTAGGIO Durante il montaggio dell’apparecchiatura, fare attenzione ai seguenti pericoli e provvedere alle contromisure prescritte: ► Fonte di pericolo: Spostamento di carichi pesanti Dove o in quali situazio- Dispositivo di si- Pericolo Contromisure ni si presenta il pericolo? - Page 9 SICUREZZA ITALIANO ► Fonte di pericolo: Ambiente in cui l’apparecchiatura è utilizzata Dove o in quali situazioni Dispositivo di Pericolo Contromisure si presenta il pericolo? sicurezza Concentrazione di In caso di ventilazione in- • Osservare i requisiti per la Vedere par.
-
Page 10: Pericoli E Disposizioni Di Sicurezza Durante L'uso
SICUREZZA ITALIANO Dove o in quali situazioni si Dispositivo di Pericolo Contromisure presenta il pericolo? sicurezza Pericolo di scossa • Sotto i pannelli di protezio- • Disattivare l’alimentazione • Pannelli elettrica prima di rimuove- elettrica da com- protezione re le protezioni ponenti sotto ten- •... - Page 11 SICUREZZA ITALIANO ► Fonte di pericolo: Pericolo generato da materiali/sostanze Dove o in quali situazioni Dispositivo di Pericolo Contromisure si presenta il pericolo? sicurezza Contaminazione Pulizia e manutenzione • Formazione del personale Nessuno alimenti inadeguata • Manutenzione • Uso di detergenti idonei Cessione negli ali- Piastra con ricoprimento •...
-
Page 12: Pericoli E Disposizioni Di Sicurezza In Fase Di Manutenzione
SICUREZZA ITALIANO PERICOLI E DISPOSIZIONI DI SICUREZZA IN FASE DI MANUTENZIONE Durante la manutenzione dell’apparecchiatura, fare attenzione ai seguenti pericoli e provvedere alle contromisure prescritte: ► Fonte di pericolo: Meccanica dell’apparecchiatura Dove o in quali situazioni Dispositivo di Pericolo Contromisure si presenta il pericolo? sicurezza Pericolo da lesioni... - Page 13 SICUREZZA ITALIANO NOTA: Da considerare solo in caso di apparecchiature con alimentazione elettrica. ► Fonte di pericolo: Corrente elettrica Dove o in quali situazioni Dispositivo di Pericolo Contromisure si presenta il pericolo? sicurezza Pericolo di scossa • Sotto i pannelli di prote- •...
-
Page 14: Pericoli E Disposizioni Di Sicurezza In Fase Di Dismissione
SICUREZZA ITALIANO PERICOLI E DISPOSIZIONI DI SICUREZZA IN FASE DI DISMISSIONE DELL’APPARECCHIATURA Durante la dismissione dell’apparecchiatura, fare attenzione ai seguenti pericoli e provvedere alle contromisure prescritte: ► Fonte di pericolo: Corrente elettrica Dove o in quali situazioni Dispositivo di Pericolo Contromisure si presenta il pericolo? sicurezza... -
Page 15: Equipaggiamento Di Protezione Personale
SICUREZZA ITALIANO EQUIPAGGIAMENTO DI PROTEZIONE PERSONALE ► Trasporto e installazione Durante il trasporto e il posizionamento dell’apparecchiatura, indossare il seguente equipaggia- mento di protezione personale: Attività Strumenti utilizzati Equipaggiamento di protezione • Trasporto all’interno dell’a- Mezzo di sollevamento • Guanti di protezione zienda adeguato •... -
Page 16: Informazioni Generali
INFORMAZIONI GENERALI ITALIANO INFORMAZIONI GENERALI ISTRUZIONI E AVVERTENZE PER IL LETTORE Per rintracciare facilmente gli argomenti spe- Questo manuale contiene tutte le informazio- cifi ci di interesse, consultare l’indice analitico ni necessarie ai destinatari eterogenei, cioè gli postoall’inizio del manuale. utilizzatori dell’apparecchiatura. -
Page 17: Identificazione Fabbricante E Apparecchiatura
MODALITÀ DI RICHIESTA ASSISTENZA Per qualsiasi esigenza rivolgersi alle agenzie Per ogni richiesta di assistenza tecnica, indicare o alla sede centrale Angelo Po i cui riferimenti i dati riportati sulla targhetta di identifi cazione sono riportati nella sezione contatti del sito in- ed il tipo di difetto riscontrato. -
Page 18: Informazioni Tecniche
(per esempio: nelle cucine dei ristoranti, In funzione delle esigenze di utilizzo, l’apparec- mense, ospedali e in attività commerciali come chiatura è prodotta in più versioni (vedi fi gura). 1S1FA0GV 2S1FA0GV 6,5 kW 6,5 kW 6,5 kW 6,5 kW... -
Page 19: Accessori A Richiesta
INFORMAZIONI TECNICHE ITALIANO ACCESSORI A RICHIESTA A richiesta l’apparecchiatura può essere cor- redata dei seguenti accessori (vedi “catalogo generale”). ISTRUZIONI E AVVERTENZE PER LA SICUREZZA – Il fabbricante, in fase di progettazione e co- – Non manomettere, non eludere, non elimi- struzione, ha posto particolare attenzione agli nare o bypassare i dispositivi di sicurezza aspetti che possono provocare rischi alla sicu-... -
Page 20: Uso E Funzionamento
USO E FUNZIONAMENTO ITALIANO USO E FUNZIONAMENTO ISTRUZIONI E AVVERTENZE PER L’USO E IL FUNZIONAMENTO NOTA: Leggere attentamente i peri- Al fi ne di garantire un corretto uso dell’appa- recchiatura, è bene applicare i seguenti consi- coli citati nel par. “Pericoli e disposizioni di gli. -
Page 21: Descrizione Comandi
USO E FUNZIONAMENTO ITALIANO DESCRIZIONE COMANDI Sull’apparecchiatura sono disposti i comandi Manopola comando bruciatore di piano: per attivare le funzioni principali. serve per accendere, spegnere e regolare il bruciatore di piano corrispondente: Manopola comando bruciatore: per accen- 1) Indice bruciatore anteriore dere e spegnere la spia pilota e il bruciatore. -
Page 22: Accensione E Spegnimento Bruciatori Di Piano
USO E FUNZIONAMENTO ITALIANO ACCENSIONE E SPEGNIMENTO BRUCIATORI DI PIANO Accensione Aprire il rubinetto alimentazione gas. Premere e ruotare la manopola in senso antiorario (pos. ) ed accendere la spia pilota. Mantenere premuta la manopola per circa 15 sec. per consentire l’intervento della termo- coppia. -
Page 23: Inattività Prolungata Dell'apparecchiatura
USO E FUNZIONAMENTO ITALIANO Spegnimento Ruotare la manopola (B) in posizione MIN (il bruciatore è ancora acceso in termostatazio- ne). Ruotare la manopola (A) in posione “ ” per spegnere l’apparecchiatura. Chiudere il rubinetto gas e disattivare l’ali- mentazione elettrica principale per garantire condizioni di sicurezza. -
Page 24: Manutenzione
MANUTENZIONE ITALIANO MANUTENZIONE ISTRUZIONI ED AVVERTENZE PER LA MANUTENZIONE NOTA: Leggere attentamente i peri- Assicurarsi, inoltre, che, durante l’interven- to di manutenzione, l’operatore sia sempre coli citati nel par. “Pericoli e disposizioni di in grado di poter controllare che la spina sia sicurezza in fase di manutenzione”... - Page 25 MANUTENZIONE ITALIANO – Durante il lavaggio dell’apparecchiatura – Pulire gli accessori dopo l’uso, con uno sgras- non dirigere getti d’acqua sulle parti interne sante idoneo. Si consiglia il lavaggio in lava- dell’apparecchiatura. stoviglie. Se si considera che l’apparecchiatura è utilizza- AVVERTENZA: Non eseguire il la- ta per la preparazione di prodotti alimentari per vaggio in lavastoviglie per i particolari in...
-
Page 26: Pulizia Piano Di Cottura, Bruciatori E Accessori
MANUTENZIONE ITALIANO PULIZIA PIANO DI COTTURA, BRUCIATORI E ACCESSORI Evitare che i componenti restino sporchi a lun- go e quindi periodicamente, a seconda dell’in- tensità di lavoro (se necessario quotidianamen- te) procedere come di seguito indicato: Spegnere e lasciare raff reddare l’apparec- chiatura. -
Page 27: Guasti
è stata preventivamente collaudata. Le in- Per qualsiasi esigenza rivolgersi alle agen- formazioni di seguito riportate hanno lo scopo zie o alla sede centrale Angelo Po i cui rife- di aiutare l’identifi cazione e correzione di even- rimenti sono riportati nella sezione contatti tuali anomalie e disfunzioni che potrebbero del sito internet http:// www.angelopo.com. - Page 29 ENGLISH SUMMARY SAFETY ..........3 HAZARD SIGN .
