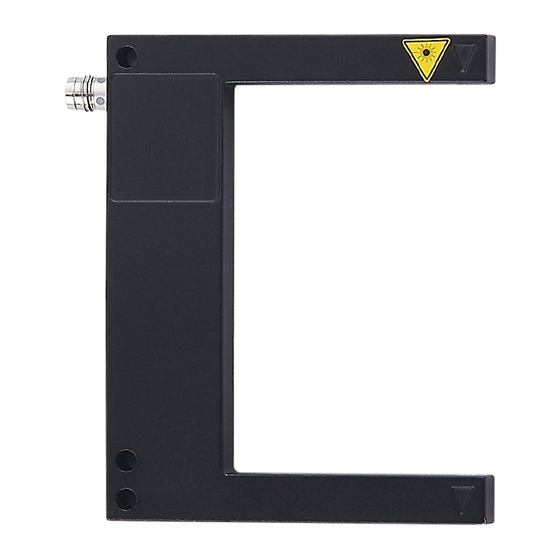

- Page 1 Operating instructions optical fork sensor OPU2xx...
- Page 2 Contents 1 Preliminary note ���������������������������������������������������������������������������������������������������3 1�1 Symbols used ������������������������������������������������������������������������������������������������3 2 Functions and features ����������������������������������������������������������������������������������������3 3 Installation������������������������������������������������������������������������������������������������������������3 4 Operating and display elements ��������������������������������������������������������������������������3 5 Electrical connection ��������������������������������������������������������������������������������������������4 6 Settings ����������������������������������������������������������������������������������������������������������������5 6�1 IO-Link �����������������������������������������������������������������������������������������������������������5 6�2 Operating elements ���������������������������������������������������������������������������������������5 6�2�1 Setting of the output function ����������������������������������������������������������������5 6�2�2 Sensitivity setting ����������������������������������������������������������������������������������6 7 Operation ������������������������������������������������������������������������������������������������������������7 8 Maintenance, repair, disposal ������������������������������������������������������������������������������7...
- Page 3 1 Preliminary note 1.1 Symbols used ► Instruction > Reaction, result → Cross-reference Important note Non-compliance can result in malfunctions or interference� 2 Functions and features The optical fork sensor detects objects and materials without contact and indicates their presence by a switching signal� 3 Installation T: transmitter;...
- Page 4 5 Electrical connection The unit must be connected by a qualified electrician� ► The national and international regulations for the installation of electri- cal equipment must be adhered to� ► Ensure voltage supply to EN 50178, SELV, PELV� The following indications apply if there is a UL listing mark on the product: ►...
- Page 5 6 Settings The unit and the parameters are set via the operating elements (→ 6.2)� For selected units, setting can be done via IO-Link (→ 6.1)� 6.1 IO-Link This unit has an IO-Link communication interface which enables direct access to process and diagnostic data�...
- Page 6 6.2.2 Sensitivity setting The sensor is to switch when the object is detected ► Set the setting potentiometer to the lowest sensitivity� ► Position the object to be detected in the detection zone� ► Increase the sensitivity until the yellow LED lights�...
- Page 7 ► Reduce the sensitivity until the yellow LED goes out� ► Remove the object from the detection zone� > The yellow LED is lit again� The setting ope- ration is completed� 7 Operation ► Check whether the unit operates correctly� >...
