Summary of Contents for Hilti NURON NCR 60 DC-22

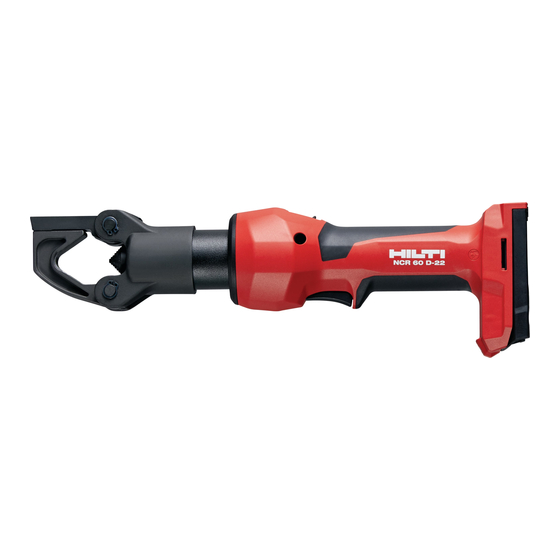

- Page 1 English NCR 60 D-22 Русский 日本語 NCR 60 DC-22 한국어 繁體中文 中文...
- Page 4 NCR 60 D-22 NCR 60 DC-22 Original operating instructions ........Перевод...
- Page 5 Comply with the operating instructions Instructions for use and other useful information Dealing with recyclable materials Do not dispose of electric equipment and batteries as household waste Hilti Liion battery Hilti charger 1.2.3 Symbols in illustrations The following symbols are used in illustrations: These numbers refer to the illustrations at the beginning of these operating instructions.
- Page 6 Risk of crushing injury! Risk of electric shock! The product supports wireless data transmission compatible with iOS and Android platforms. Hilti Li-ion battery type series used. Observe the information given in the section headed Intended use. Li-ion battery Never use the battery as a striking tool.
- Page 7 ▶ Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control. Electrical safety ▶ Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.
- Page 8 ▶ Never tamper with or modify the product or accessories in any way. ▶ Keep the air vents clear at all times. Risk of burn injuries due to blocked air vents. ▶ If you notice oil escaping, cease working with the tool and consult Hilti Service. Immediately remove the leaked oil.
- Page 9 15 minutes. Overheating can lead to damage to the crimping tool. ▶ Store the crimping tool in a dry place inaccessible to children and unauthorized persons. ▶ Hilti recommends having the crimping tool overhauled by Hilti Service after 15,000 crimping operations. Careful handling and use of batteries ▶...
- Page 10 Allow the battery to cool down. If it is still too hot to touch after an hour, the battery is faulty. Consult Hilti Service or read the document entitled "Instructions on safety and use for Hilti Li-ion batteries".
- Page 11 Hilti Service. Status indicators of the Liion battery Hilti Nuron Li-ion batteries can indicate state of charge, fault messages and the battery's state of health.
-
Page 12: Technical Data
Items supplied Crimping tool, operating instructions. Other system products approved for use with this product can be found at your local Hilti Store or at: www.hilti.group Technical data NCR 60 DC-22 NCR 60 D-22 21.6 V 21.6 V Rated voltage 2.4 kg... -
Page 13: Preparations At The Workplace
Preparations at the workplace WARNING Risk of injury by inadvertent starting! ▶ Before inserting the battery, make sure that the product is switched off. ▶ Remove the battery before making any adjustments to the power tool or before changing accessories. WARNING Risk of injury! If not aligned flush, lever and pivoting bar can fly out like projectiles. -
Page 14: Operation
▶ Prior to each use, always check the attachment point of the tool tether for possible damage. Comply with the national regulations for working at heights. As drop arrester for this product, use only a combination of the Hilti retaining strap and the Hilti tool tether #2261970. -
Page 15: Care And Maintenance
To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with your product can be found at your Hilti Store or online at: www.hilti.group... -
Page 16: Troubleshooting
If a problem occurs, always observe the status indicator of the battery. See the section headed Status indicators of the Liion battery. If the trouble you are experiencing is not listed in this table or you are unable to rectify the problem by yourself, contact Hilti Service. Trouble or fault Possible cause Action to be taken ▶... -
Page 17: Manufacturer's Warranty
▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions. - Page 18 Соблюдать руководство по эксплуатации Указания по эксплуатации и другая полезная информация Обращение с материалами, пригодными для вторичной переработки Не выбрасывайте электроинструменты и аккумуляторы вместе с обычным мусором! Hilti Литий-ионный аккумулятор (Li-Ion) Зарядное устройство Hilti 1.2.3 Символы на изображениях На изображениях используются следующие символы: Эти...
- Page 19 ствует действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Безопасность Общие указания по технике безопасности для электроинструментов...
- Page 20 ▶ Не разрешайте детям и посторонним приближаться к работающему электроустройству/электроинструменту. Отвлекаясь от работы, можно потерять контроль над электроустройством/электроинструментом. Электрическая безопасность ▶ Соединительная вилка электроинструмента должна соответствовать розетке электросети. Не изменяйте конструкцию вилки! Не используйте переходные вилки с электроинстру- ментами с защитным заземлением. Использование оригинальных вилок и соответствующих им розеток...
- Page 21 ▶ Не используйте электроинструмент с неисправным выключателем. Электроинструмент, вклю- чение или выключение которого затруднено, представляет опасность и должен быть отремонтиро- ван. ▶ Прежде чем приступить к регулировке электроинструмента, замене принадлежностей или перед перерывом в работе выньте вилку из розетки и/или аккумулятор из электроинстру- мента.
- Page 22 ▶ Всегда следите за чистотой вентиляционных прорезей. Опасность возгорания вследствие пере- крывания вентиляционных прорезей. ▶ Если вы заметите, что вытекает гидравлическая жидкость, больше не используйте инструмент и обратитесь в сервисную службу Hilti. Незамедлительно устраните вытекшую гидравлическую жидкость. ▶ Убедитесь в том, что стопорный палец полностью задвинут и надежно зафиксирован.
- Page 23 инструмента. ▶ Храните обжимной инструмент в сухом и недоступном для детей или посторонних лиц месте. ▶ Hilti рекомендует выполнять капитальный ремонт обжимного инструмента после 15 000 обжимов с привлечением специалистов сервисной службы Hilti. Аккуратное обращение с аккумуляторами и их правильное использование...
- Page 24 материалов в хорошо просматриваемом и пожаробезопасном месте. Дайте остыть аккумулятору. Если по истечении одного часа аккумулятор все еще остается таким горячим, что его нельзя взять в руки, это означает, что он неисправен. Обратитесь в сервисную службу Hilti или изучите документ «Указания по технике безопасности и использованию литий-ионных аккумуляторов Hilti».
- Page 25 опасности защемления или удара электрическим током, не используйте обжимной инструмент и обратитесь в сервисный центр Hilti. Индикации состояния литий-ионного аккумулятора Литий-ионные аккумуляторы Hilti Nuron оснащены светодиодами для индикации уровня заряда, сигналов ошибки и состояния батареи. 3.5.1 Индикация уровня заряда и сигналов ошибки...
-
Page 26: Технические Данные
ратитесь в сервисный центр Hilti. Комплект поставки Обжимной инструмент, руководство по эксплуатации Другие системные принадлежности, допущенные для использования с этим инструментом, вы можете найти в Hilti Store или на сайте www.hilti.group. Технические данные NCR 60 DC-22 NCR 60 D-22 Номинальное напряжение... - Page 27 Указанные данные применимы к основным областям применения электроинструмента. Однако, если электроинструмент используется для других целей, с другими рабочими (сменными) инструментами или в случае его неудовлетворительного технического обслуживания, данные могут быть иными. Вследствие этого в течение всего периода работы электроинструмента возможно значительное увеличение...
- Page 28 Соблюдайте национальные директивы по выполнению высотных работ. Для защиты этого электроинструмента от падения используйте только комбинацию из предохранителя Hilti для предупреждения случайного срабатывания при ударе и удерживающего троса для инстру- ментов Hilti #2261970. ▶ Закрепляйте предохранитель для предупреждения случайного срабатывания при ударе в монтаж- ных...
- Page 29 ▶ Закрепляйте один крючок-карабин удерживающего троса для инструментов на предохранителе для предупреждения случайного срабатывания при ударе, а второй — на несущей конструкции. Проверяйте надежность фиксации. Соблюдайте указания из руководств по эксплуатации предохранителя Hilti для предупрежде- ния случайного срабатывания при ударе, а также удерживающего троса для инструментов Hilti.
-
Page 30: Уход И Техническое Обслуживание
приспособления на место и проверьте их исправное функционирование. Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные Hilti запасные части, расходные материалы и принадлеж- ности для этого электроинструмента вы можете найти в Hilti Store или на: www.hilti.group Русский 2321726... -
Page 31: Помощь При Неисправностях
При возникновении любых неисправностей обращайте внимание на индикацию состояния аккумуля- тора. См. главу Индикации состояния литий-ионного аккумулятора. В случае неисправностей, которые не указаны в этой таблице или которые вы не можете устранить самостоятельно, обращайтесь в ближайший сервисный центр Hilti. Неисправность Возможная причина... -
Page 32: Дополнительная Информация
Большинство материалов, из которых изготовлены изделия Hilti, подлежат вторичной переработке. Перед утилизацией следует тщательно рассортировать материалы (для удобства их последующей пе- реработки). Во многих странах фирма Hilti уже организовала прием бывших в использовании элек- трических и электронных устройств (инструментов, приборов) для утилизации. Дополнительную инфор- мацию... - Page 33 危険 ！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。 警告 警告 ！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。 注意 注意 ！ ▶ この表記は、身体の負傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 取扱説明書の記号 この取扱説明書では、以下の記号が使用されています： 取扱説明書に注意してください 本製品を効率良く取り扱うための注意事項や役に立つ情報 リサイクル可能な部品の取扱い 電動工具およびバッテリーを一般ゴミとして廃棄してはなりません Hilti Li-Ion バッテリー Hilti 充電器 1.2.3 図中の記号 図中では以下の記号が使用されています： この数字は本取扱説明書冒頭にある該当図を示しています。 付番は図中の作業手順の順序に対応していて、本文の作業手順とは一致しない場合があります。 概要図には項目番号が付されていて、製品概要セクションの凡例の番号に対応しています。 この記号は、製品の取扱いの際に特に注意が必要なことを示しています。 製品により異なる記号 1.3.1 製品に表示されている記号 製品には以下の記号が使用されている場合があります： 2321726 日本語 *2321726*...
- Page 34 圧着工具 NCR 60 D-22 NCR 60 DC-22 製品世代 製造番号 適合宣言 製造者は、単独の責任において本書で説明している製品が有効な法規と有効な標準規格に適合していること を宣言します。適合宣言書の複写は本書の末尾にあります。 技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 安全 電動工具の一般安全注意事項 警告事項 本電動工具に付属のすべての安全上の注意、指示事項、図、および製品仕様をお読みくださ い。以下の指示を守らないと、感電、火災および／または重傷事故の危険があります。 安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。 安全上の注意で使用する用語 「電動工具」とは、お手持ちの電動ツール （電源コード使用）またはバッテリー ツール （コードレス）を指します。 作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となり...
- Page 35 電気に関する安全注意事項 ▶ 電動工具の接続プラグは電源コンセントにきちんと適合しなければなりません。プラグは絶対に変更し ないでください。保護接地した電動工具と一緒にアダプタープラグを使用しないでください。オリジナ ルのプラグと適切なコンセントを使用することにより、感電の危険を小さくすることができます。 ▶ パイプ、ラジエーター、電子レンジ、冷蔵庫などのアースされた面に体の一部が触れないようにしてく ださい。体が触れると感電の危険が大きくなります。 ▶ 電動工具を雨や湿気から保護してください。電動工具に水が浸入すると、感電の危険が大きくなります。 ▶ 電動工具を持ち運んだり、吊り下げたり、コンセントからプラグを抜いたりするときは、必ず本体を持 ち、電源コードを持ったり引っ張ったりしないでください。電源コードを火気、オイル、鋭利な刃物、 可動部等に触れる場所に置かないでください。電源コードが損傷したり絡まったりしていると、感電の 危険が大きくなります。 ▶ 屋外工事の場合には、必ず屋外専用の延長コードを使用してください。屋外専用の延長コードを使用す ると、感電の危険が小さくなります。 ▶ 湿った場所で電動工具を作動させる必要がある場合は、漏電遮断器を使用してください。漏電遮断器を 使用すると、感電の危険が小さくなります。 作業者に関する安全 ▶ 電動工具を使用の際には、油断せずに十分注意し、常識をもった作業をおこなってください。疲れてい る場合、薬物、医薬品服用およびアルコール飲用による影響下にある場合には電動工具を使用しないで ください。電動工具使用中の一瞬の不注意が重傷の原因となることがあります。 ▶ 個人用保護具および保護メガネを常に着用してください。負傷の危険を低減するために、電動工具の使 用状況に応じた粉じんマスク、耐滑性の安全靴、ヘルメット、耳栓などの個人用保護具を着用してくだ さい。 ▶ 電動工具の意図しない始動を防止して下さい。電動工具を電源および／またはバッテリーに接続する前 や本体を持ち上げたり運んだりする前に、本体がオフになっていることを必ず確認してください。オン ／オフスイッチが入っている状態で電動工具のスイッチに指を掛けたまま運んだり、電源に接続したり すると、事故の原因となる恐れがあります。 ▶ 電動工具のスイッチを入れる前に、必ず調節キーやレンチを取り外してください。調節キーやレンチが 本体の回転部に装着されたままでは、けがの原因となる恐れがあります。 ▶ 作業中は不安定な姿勢をとらないでください。足元を安定させ、常にバランスを保つようにしてくださ い。これにより、万一電動工具が異常状況に陥った場合にも、適切な対応が可能となります。...
- Page 36 ▶ 電気設備に関するすべての作業の場合は、国際、国内、地域の有効な法律および規則 （EN 50110 など） に従ってください。 作業者に関する安全 ▶ 圧着工具の操作や通電している部品および配線の近くでの作業に関する国別の有効な標準規格と安全上 の注意を遵守してください。 ▶ 通電している配線の近くで作業する作業員は、定期的に研修およびトレーニングを受ける必要がありま す。 ▶ 本製品とアクセサリーは、必ず技術的に問題のない状態で使用してください。 ▶ 本製品あるいはアクセサリーには、決して加工や改造を加えないでください。 ▶ 通気溝は常にふさがないようにしてください。通気溝が覆われることによる火傷の危険。 ▶ オイルが流出していることに気づいた場合は、工具の使用を中止し、Hilti サービスセンターにご連絡く ださい。周囲に流出したオイルを取り除いてください。 ▶ ロックボルトが完全に挿入され確実にロックされていることを確認してください。 ▶ 圧着作業中は、常に圧着ヘッドと手／指との間に十分な間隔があるように注意してください。 ▶ 圧着工具の電源は必ず作業場で入れてください。 ▶ 本製品は停止するまで置かないでください。 ▶ 機械的な張力がかかっている配線で作業を行う場合は、特に注意するようにしてください。 ▶ 圧着工具は、常に両手でグリップを掴んでしっかりと保持してください。 ▶ 毎回ご使用になる前に、圧着ヘッドの赤色のコーティングに損傷または経年劣化がないか点検してくだ さい。損傷に気付いた場合、黒いハウジングが見えている場合、および／または挟み込みの危険または 感電の危険の警告記号が判読できない場合は、圧着工具を使用せず、Hilti 販売代理店にご連絡ください。...
- Page 37 ▶ 選択したすべて処置や先端工具が使用に適していることを確認する。 ▶ 通電配線での作業に関するトレーニングを受けている。 ▶ 適切な個人保護用具を着用する。 ▶ 体にぴったり合った、適切な衣服を着用する。 ▶ 装身具などの金属アクセサリーを外す。 電動工具の慎重な取扱いおよび使用 ▶ 約 50 回の連続した圧着作業の後には電動工具をオフにし、約 15 分間冷ましてください。過熱は圧着工 具の損傷の原因となります。 ▶ 圧着工具は、子供や権限のない者の手の届かない、乾燥した場所に保管してください。 ▶ Hilti は、圧着作業が 15,000 回を超えたら圧着工具の総点検をHilti サービスセンターに依頼されること をお勧めします。 バッテリーの慎重な取扱いおよび使用 ▶ Li-Ion バッテリーの安全な取扱いと使用のために、以下の安全上の注意を遵守してください。これを守 らないと、皮膚の炎症、重篤な腐食負傷、化学火傷、火災および／あるいは爆発の原因となることがあり ます。 ▶ バッテリーは、必ず技術的に問題のない状態で使用してください。 ▶ 損傷を防止して健康にとってきわめて危険なバッテリー液の漏出を防ぐため、バッテリーは慎重に取り 扱ってください！ ▶ バッテリーは決して改造したり手を加えたりしないでください！...
- Page 38 作業用照明 無段変速スイッチ § プレスピン クランプ ラグ ∙ 正しい使用 本書で説明している製品は、バッテリー式の電気油圧式圧着工具です。 本製品は、銅（Cu）またはアルミニウム （Al）製接合材料の圧着のためのものです。 作業を開始する前に、作業者の作業領域内のすべての通電部品を通電のない状態にしてください。これが不 可能な場合は、通電部品近くでの作業に対する適切な防護対策を施してください。 • 本製品には、必ずHilti Nuron の B 22 シリーズの Li-Ion バッテリーを使用してください。最適な出力を得 るため、Hilti は本製品に対して本取扱説明書の巻末の表に記載されているバッテリーをお勧めします。 • これらのバッテリーには、必ず本取扱説明書の巻末の表に記載されているシリーズのHilti の充電器を使 用してください。 考えられる誤った使用 • 手持ち式の圧着工具は、何らかの方法により固定して固定式工具として使用してはなりません。 • 電気油圧式圧着工具は、激しい降雨時あるいは水中で使用してはなりません。 コーティングされている圧着ヘッド NCR 60 DC-22 危険 電流による生命の危険！ 通電配線に接触すると、重傷あるいは死亡事故につながる危険性があります。...
- Page 39 Li-Ion バッテリーのインジケーター Hilti Nuron Li-Ion バッテリーは、充電状態、エラーメッセージ、およびバッテリーの状態を表示することが できます。 3.5.1 充電状態およびエラーメッセージの表示 警告 負傷の危険 バッテリーの落下！ ▶ バッテリーを装着した状態でリリースボタンを押した後には、バッテリーを確実に正しく使用する製品 に再ロックするようにしてください。 次の表示を確認するには、バッテリーのリリースボタンを短く押してください。 充電状態および不具合は、接続されている製品がオンになっている間常時表示されます。 状態 意味 4 個の LED （4）が常時緑色で点灯 充電状態：100 %...71 % 3 個の LED （3）が常時緑色で点灯 充電状態：70 %...51 % 2 個の LED （2）が常時緑色で点灯 充電状態：50 %...26 % 1 個の...
- Page 40 その他のご使用の製品用に許可されたシステム製品については、弊社営業担当またはHilti Store にお 問い合わせいただくか、あるいはwww.hilti.group でご確認ください。 製品仕様 NCR 60 DC-22 NCR 60 D-22 定格電圧 21.6 V 21.6 V 重量、EPTA Procedure 01 準拠 2.4 kg 2.4 kg 最大プレス力 30 kN … 60 kN 30 kN … 60 kN プレス時間 ≈ 5 s ≈...
- Page 41 作業準備 警告 負傷の危険 意図しない始動！ ▶ バッテリーを装着する前に、バッテリーを装着する製品のスイッチがオフになっていることを確認して ください。 ▶ 本体の設定、またはアクセサリーの交換の前にバッテリーを取り外してください。 警告 負傷の危険！ 面がぴったりと合って閉じられていないラグとクランプは急激に飛び出すことがあります。 ▶ プレス作業の前と作業中にはラグとクランプが正しい位置にあることを確認してください。 注意 負傷の危険！ 先端工具は熱くなっていること、および／またはエッジが鋭くなっていることがあります。 ▶ 先端工具を交換する際には保護手袋を着用してください。 ▶ 熱くなっている先端工具は可燃物の上に置かないでください。 本書および製品に記載されている安全上の注意と警告表示に注意してください。 バッテリーを充電する 1. 充電の前に充電器の取扱説明書をお読みください。 2. バッテリーと充電器の電気接点は汚れがなく、乾燥していることを確認してください。 3. バッテリーは許可された充電器で充電してください。 → 頁 34 バッテリーを装着する 警告 負傷の危険 短絡あるいはバッテリーの落下！ ▶ バッテリーを装着する前に、バッテリーの電気接点と製品の電気接点に異物がないことを確認してくだ さい。 ▶ バッテリーが正しくロックされていることを常に確認してください。 1.
- Page 42 転倒防止装置 警告 負傷の危険 る先端工具および／あるいはアクセサリーの落下！ ▶ 必ずご使用の製品用に推奨されているHilti の工具保持ロープを使用してください。 ▶ 使用の前に毎回、工具保持ロープの固定ポイントに損傷がないか点検してください。 ご使用の国において適用される高所での作業に関する規則に注意してください。 本製品の落下防止には、必ずHilti の落下暴発防止装置およびHilti の工具保持ロープ#2261970 を組み合わせ て使用してください。 ▶ 落下暴発防止装置をアクセサリー用の取り付け開口部に固定してください。しっかりと固定されている ことを確認してください。 ▶ 工具保持ロープのスナップフックを落下暴発防止装置に固定し、第 2 のスナップフックを支持構造物に 固定します。両方のスナップフックがしっかりと固定されていることを確認してください。 Hilti 落下暴発防止装置およびHilti 工具保持ロープの取扱説明書の記載に注意してください。 ご使用方法 本書および製品に記載されている安全上の注意と警告表示に注意してください。 圧着作業を行う 危険 感電による危険 不利な外部条件での作業は感電および／または短絡を引き起こす恐れがあります。 ▶ 悪天候時には決して通電配線に対する作業を行わないでください。 ▶ 天候条件が絶縁特性、作業員の視界や動作に影響を及ぼす場合は、直ちに作業を中止してください。 警告 正しくない圧着作業による火傷の危険。 火傷を負う恐れがあります。 ▶ 相互に適合したケーブルとプレス結合具 （付属の圧着インサート付き）を使用してください。...
- Page 43 • 付着した汚れを慎重に除去してください。 • 汚れが付着している場合は、通気溝を乾いた柔らかいブラシを使用して慎重に掃除してください。 • 必ず少し湿した布でハウジングを拭いてください。シリコンを含んだ磨き粉はプラスチック部品をいた める可能性があるので使用しないでください。 • 本製品の電気接点を清掃するには、清潔な乾いた布を使用してください。 Li-Ion バッテリーの手入れ • 通気溝が詰まっているバッテリーは決して使用しないでください。通気溝を乾いた柔らかいブラシを使 用して慎重に掃除してください。 • バッテリーを不必要に粉じんや汚れに曝さないようにしてください。バッテリーは、決して高い湿度に 曝さないでください （例：水中に沈める、あるいは雨中に放置する） 。 水分が浸入したバッテリーは、損傷したものとして取り扱ってください。そのようなバッテリーは不燃 性の容器に隔離し、Hilti サービスセンターにご連絡ください。 • バッテリーには、本製品に使用しているのではないオイルやグリスが付着しないようにしてください。 バッテリーに不必要な粉じんあるいは汚れが堆積しないようにしてください。バッテリーは、乾いた柔 らかいブラシまたは乾いた布で清掃してください。シリコンを含んだ磨き粉はプラスチック部品をいた める可能性があるので使用しないでください。 バッテリーの電気接点に手を触れないでください、また、工場出荷時に塗布されているグリスを電気接 点からぬぐい取らないでください。 • 必ず少し湿した布でハウジングを拭いてください。シリコンを含んだ磨き粉はプラスチック部品をいた める可能性があるので使用しないでください。 保守 • 目視確認可能なすべての部品については損傷の有無を、操作エレメントについては問題なく機能するこ とを定期的に点検してください。 • 損傷および／または機能に問題のある場合は、本製品を使用しないでください。速やかにHilti サービス センターに本製品の修理を依頼してください。...
- Page 44 安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けにHilti が承 認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合わせ いただくか、あるいはwww.hilti.group バッテリー式工具およびバッテリーの搬送および保管 搬送 注意 搬送時の予期しない始動 ！ ▶ お使いの製品は、必ずバッテリーを装着していない状態で搬送してください！ ▶ バッテリーを取り外してください。 ▶ バッテリーは決して梱包しない状態で搬送しないでください。搬送中のバッテリーは、他のバッテリー 電極と接触して短絡の原因となることを防ぐために、過大な衝撃や振動から保護し、あらゆる導電性の 物体あるいは他のバッテリーから隔離する必要があります。バッテリーの搬送に関する各国 （地域）の規 則を遵守してください。 ▶ バッテリーは郵送しないでください。損傷していないバッテリーを送付する場合は、運送業者を手配し てください。 ▶ 使用の前にその都度、また長距離の搬送の前後には、製品とバッテリーに損傷がないか点検してくださ い。 保管上の注意事項 警告 故障したあるいは液漏れしたバッテリーによる予期しない損傷 ！ ▶ お使いの製品は、必ずバッテリーを装着していない状態で保管してください！ ▶ 製品とバッテリーは涼しくて乾燥した場所に保管してください。製品仕様に記載されている温度の限界 値に注意してください。 ▶ バッテリーは充電器内で保管しないでください。充電の後は、必ずバッテリーを充電器から取り出して ください。 ▶ バッテリーを太陽の直射下、熱源の上、窓際等で保管しないでください。...
- Page 45 廃棄 警告 誤った廃棄による負傷の危険！ 漏出するガスあるいはバッテリー液により健康を損なう危険があります。 ▶ 損傷したバッテリーを送付しないでください！ ▶ 短絡を防止するために接続部を非導電性のもので覆ってください。 ▶ バッテリーは子供が手を触れることのないように廃棄してください。 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。 Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されな ければなりません。多くの国でHilti は、古い工具をリサイクルのために回収しています。詳細については弊 社営業担当またはHilti 代理店・販売店にお尋ねください。 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！ メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。 その他の情報 ご 使 用 方 法 、技 術 、環 境 保 護 お よ び リ サ イ ク ル に 関 す る そ の 他 の 情 報 に つ い て は 、...
- Page 46 압착 위험! 감전 위험! 본 제품은 무선 데이터 전송을 지원하며, iOS 및 Android 플랫폼과 호환 가능합니다. 사용한 Hilti 리튬이온 배터리 모델 시리즈. 규정에 맞는 사용 단원에 제시된 내용에 유의하십시오. 리튬이온 배터리 배터리는 절대 타격 공구로 사용해서는 안 됩니다. 배터리를 떨어뜨리지 마십시오. 타격을 받은 적이 있거나 다른 손상이 있는 배터리는 사용하지 마십...
- Page 47 본 제조사는 단독 책임 하에 여기에 기술된 제품이 통용되는 법 규정 및 규범과 일치함을 밝힙니다. 적합성 증 명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 안전 전동 공구에 대한 일반적인 안전상의 주의사항...
- Page 48 ▶ 적합한 작업복을 착용하십시오。 헐렁한 복장이나 장식품을 착용하지 마십시오。 작동하는 기기 가동 부 위에 머리, 옷 그리고 장갑이 가까이 닿지 않도록 주의하십시오。 헐렁한 복장, 장식품 혹은 긴 머리가 가 동 부위에 말려 들어갈 수 있습니다。 ▶ 먼지 제거장치나 수거장치를 설치할 수 있는 기기의 경우, 이 장치들이 연결되어 있는지 그리고 제대로 작 동되는지를...
- Page 49 ▶ 어떠한 경우에도 제품 또는 액세서리를 변경하거나 개조하지 마십시오. ▶ 환기 슬롯은 항상 개방되어 있어야 합니다. 가려져 있는 환기 슬롯으로 인한 화상 위험. ▶ 흘러내린 오일이 확인되면 더 이상 공구를 사용하지 말고 Hilti 서비스 센터에 문의하십시오. 흘러내린 오 일을 즉시 제거하십시오.
- Page 50 하거나 "안전 및 Hilti 리튬 이온 배터리 작업 관련 지침" 문서 내용을 확인하십시오. 리튬 이온 배터리의 운반, 보관 및 사용 시 적용되는 특수 가이드라인에 유의하십시오. → 페이지 52 안전 및 Hilti 리튬 이온 배터리 작업 관련 지침은 본 사용 설명서의 끝부분에 제시된 QR 코드를 통해 확인할 수 있습니다.
- Page 51 이 확인되는 경우 흑색 하우징 표면이 보이고 그리고/또는 끼임 위험 및 감전 위험의 경고 기호가 확인 되지 않을 경우 크림핑 공구를 더 이상 사용하지 말고 Hilti 서비스 센터로 연락하십시오. 리튬이온 배터리 표시 Hilti Nuron 리튬 이온 배터리는 충전 상태, 오류 메시지 및 배터리 상태를 표시할 수 있습니다. 3.5.1 충전 상태 및 오류 메시지 표시...
- Page 52 연결된 제품을 계속해서 사용할 수 없는 경우, 배터 리의 수명이 다 되어 교체해야 합니다. Hilti 서비스 센터에 문의해 주십시오. 공급품목 크림핑 공구, 사용 설명서. 해당 제품에 허용되는 기타 시스템 제품은 Hilti Store 또는 www.hilti.group에서 확인할 수 있습니다. 기술자료 NCR 60 DC-22 NCR 60 D-22 정격 전압...
- Page 53 배터리 배터리 모드 전압 21.6V 배터리 무게 본 사용 설명서의 끝부분 참조 작동 시 주변 온도 −17 ℃ … 60 ℃ 보관 온도 −20 ℃ … 40 ℃ 충전 시작 시 배터리 온도 −10 ℃ … 45 ℃ 작업 준비 경고...
- Page 54 ▶ 사용하기 전에 항상 공구 고정끈의 고정점에 손상된 곳이 없는지 확인하십시오. 공중 작업에 대한 국가별 규정에 유의하십시오. 해당 제품의 추락 방지장치로는 Hilti 낙하 방지 벨트와 Hilti 공구 고정끈 #2261970을 결합해서만 사용하십시오. ▶ 낙하 방지 벨트를 액세서리의 조립 구멍에 고정시키십시오. 확실하게 고정되었는지 점검하십시오.
- Page 55 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고, 조작요소가 문제 없이 작동하는지 점검하십 시오. • 손상되었거나 기능 장애가 있는 경우에는 제품을 작동하지 마십시오. 즉시 Hilti 서비스 센터에 제품 수리 를 의뢰하십시오. • 관리 및 수리 작업 후 모든 보호장치를 가져와 기능에 이상이 없는지 점검하십시오.
- Page 56 ▶ 제품 및 배터리를 사용하기 전에 그리고 장시간 보관한 후에는 항상 손상 여부를 점검하십시오. 문제 발생 시 도움말 장애 발생 시 항상 배터리 상태 표시기를 확인하십시오. 리튬이온 배터리 표시 단원을 참조하십시오. 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해 주십 시오. 장애...
- Page 57 Hilti 제품은 대부분 재사용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시 오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스 센터 또는 판매 상 담자에게 문의하십시오. ▶ 전동 공구, 전자식 기기 및 배터리를 일반 가정 쓰레기로 폐기하지 마십시오! 제조회사...
- Page 58 處理可回收的材料 不可將電子設備與電池當作家庭廢棄物處置 Hilti 鋰電池 Hilti 充電器 1.2.3 圖解中的符號 圖解中採用了以下符號： 號碼對應操作說明的開始處的圖解。 編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同。 概覽圖解中使用位置編號，方便您對應到產品概覽段落中的圖例編號。 這些特色是為了讓您在操作本產品時可以注意某些重點。 產品專屬符號 1.3.1 產品上的符號 產品上會採用下列符號： 夾傷風險！ 觸電風險！ 本產品支援相容於iOS及Android平台的無線資料傳輸。 使用Hilti鋰電池類型系列。請遵守用途一節所提供之資訊。 鋰電池 請勿將電池使用作為敲擊工具。 避免電池掉落。不得使用遭受衝擊或其他原因遭成損壞的電池。 若產品上有此符號，代表產品已通過該認證機構的認證，適用於美國和加拿大市場。 產品資訊 產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上 述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它 的輔助工具設備有可能會發生危險。 類型名稱和序號都標示於額定銘牌上。 ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品 詳細資訊。 產品資訊 壓接裝置 NCR 60 D-22 NCR 60 DC-22 產品代別...
- Page 59 Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany 安全性 一般電動機具安全警告 警示 請詳閱本電動機具提供的所有安全警告、指示、圖解和說明。未能遵守以下所有指示可能會造成電擊 事故、火災和 / 或嚴重的傷害。 妥善保存所有警示及說明，以供將來參考。 注意事項中的「機具」係指使用電源（有線）或電池（無線）的電動機具。 工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存在的環境。機具產生的火花可能 會引燃塵埃或煙霧。 ▶ 操作機具時，請與兒童及旁人保持距離。注意力不集中時容易發生失控的情形。 電力安全 ▶ 機具插頭與插座須能互相搭配。勿以任何方式改裝插頭。勿將任何變壓器插頭和與地面接觸（接地）的電 動機具搭配使用。未經改裝的插頭以及能互相搭配的插座可減少發生電擊的危險。 ▶ 避免讓身體碰觸到如管線、散熱器、爐灶與冰箱等與土地或地表接觸之物品。如果您的身體接觸到地表或 地面，將增加電擊的危險。 ▶ 請勿將機具曝露在下雨或潮濕的環境中。若水氣進入機具中將增加觸電的危險。 ▶ 勿濫用電纜線。勿以電纜線吊掛、拖拉機具或拔下機具插頭。電纜線應避開熱氣、油、銳利的邊緣或移動...
- Page 60 在電氣設備附近工作的人員必須熟知其工作區域所適用的安全要求以及安全規則和作業規格。 工作方法有三種：在無電壓狀態下工作、在電壓環境下工作、在帶電零組件附近工作。這三種工作方法皆 設有防止觸電以及防止短路和電弧故障的有效安全措施，作為其工作的先決條件。進一步資訊請參閱EN 50110以及其他國家特定要求和程序。所選的所有程序和工具都必須通過其是否適用於所作業之設備的檢測。 ▶ 在電氣設備上進行所有作業時請注意現行國際、國家特定和當地法律和規定，例如：EN 50110。 人員安全 ▶ 請遵守操作壓接工具和在帶電零組件和電線附近進行所有作業的各國特定現行標準和安全注意事項。 ▶ 在帶電電線附近工作的人員必須定期接受培訓和訓練。 ▶ 僅在本產品和配件能正常運轉時使用。 ▶ 勿嘗試以任何方式改裝產品或配件。 ▶ 通風口請務必隨時保持暢通。通風口被蓋住恐有火災之虞。 ▶ 若發現有機油流出，則請勿繼續使用本工具，並請洽詢Hilti維修中心。請立即清除流出的機油。 ▶ 確認鎖定銷已推到底並確實固定。 ▶ 進行壓接作業時務必注意壓接頭和手部及手指之間的距離。 ▶ 壓接工具位於作業位置後，才能啟動本工具。 ▶ 請等候本產品完全靜止再將其放下。 ▶ 處理承受機械張力的電線時，請務必格外小心。 ▶ 手持壓接工具時，雙手請務必握住其規定的握把上。 ▶ 每一次使用前，請檢查壓接頭上的紅色鍍膜是否受損或老化磨損。若發現有受損情況，黑色機殼清楚可見 且/或緊壓危險或觸電危險警示符號模糊不清時，請勿使用本壓接工具，並請聯絡Hilti維修中心。 ▶ 請勿將皮帶掛鈎裝在本工具上。 ▶ 掉落的工具和配件有導致受傷的危險。開始作業前，請確認安裝的附件已確實固定。 ▶ 請勿直視本產品的光源（LED），並且勿將光束瞄準其他人的臉部。如此可預防暈眩或眼晴受傷的危險。...
- Page 61 ▶ 受過在帶電電線上作業的相關培訓。 ▶ 穿戴合適的個人防護裝備。 ▶ 穿戴合適的合身衣物。 ▶ 拔下飾品等金屬配件。 機具使用與保養 ▶ 經過約50次連續壓接作業後，請關閉本電子機具，使其冷卻約15分鐘。過熱可能造成壓接工具受損。 ▶ 請將本壓接工具存放在兒童和未經許可無法觸及的乾燥處。 ▶ Hilti建議在15,000次壓接作業後，讓Hilti維修中心檢查本壓接工具。 小心處理和使用電池 ▶ 請遵守下列安全操作和使用鋰電池的安全注意事項。若未遵守，可能造成皮膚不適、嚴重腐蝕、化學燙 傷、起火和/或爆炸。 ▶ 請使用狀態完好無損的電池。 ▶ 請小心處理電池，以避免其受損以及防止會嚴重危及健康的液體流出！ ▶ 電池嚴禁修改或改裝！ ▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C（176°F）的環境中。 ▶ 電池受過衝擊或其他損壞後，請勿使用或充電。請定期檢查電池是否有損壞的跡象。 ▶ 請勿使用回收或維修過的電池。 ▶ 請勿將電池或電池供電之機具作為鎚子使用。 ▶ 請勿讓電池暴露在直接日曬、溫度過高、有火花或明火的環境中， 否則可能導致爆炸。 ▶ 請勿用手指、工具、珠寶或其他會導電的物品觸摸電池極柱， 否則可能導致電池損壞、財物損失和人員受 傷。...
- Page 62 • 本產品限使用B 22Hilti Nuron系列鋰電池。為達最理想的效能，Hilti建議本產品使用本操作說明書末尾表 格中所列的電池。 • 僅可使用本操作說明末尾表格中所列的Hilti系列的電池充電器為電池充電。 可能發生的誤用 • 請勿夾住本手持式壓接裝置或將本裝置作為固定式裝置使用。 • 此電動液壓式壓接裝置不可曝露於大雨中或在水中使用。 有鍍膜的壓接頭 NCR 60 DC-22 危險 電力具有嚴重意外之風險！ 接觸到帶電電線可能導致身體嚴重傷害或致死。 ▶ 壓接裝置未絕緣！若在帶電電線附近使用本壓接裝置，請穿戴個人防護裝備。 NCR 60DC-22的壓接頭有PVC鍍膜。PVC鍍膜是紅色，機殼下方是黑色。 每一次使用前，請檢查壓接頭上的紅色鍍膜是否受損或老化磨損。若發現有受損情況，黑色機殼表面 清楚可見且/或緊壓危險或觸電危險警示符號模糊不清時，請勿使用本壓接工具，並請聯絡Hilti維修中 心。 鋰電池的顯示幕 Hilti Nuron鋰電池會顯示電池的電力、錯誤訊息和狀態。 3.5.1 電力和錯誤訊息的顯示 警告 有受傷的危險！ 因電池掉落 ▶ 電池已插入時，請在按下拆卸鈕後確保電池重新正確地卡入所使用的產品中。 如欲獲得下列其中一個顯示畫面，請短按電池拆卸鈕。 只要已連接的產品已啟動，也會持續顯示充電狀態和可能的功能故障。 狀態 意義...
- Page 63 黃色。 詢Hilti維修中心。 所有LED以跑馬燈形式亮起，然後一個LED持續亮起 若連接之產品仍可繼續使用，剩餘的電池容量會低 綠紅色。 於50%。 若連接之產品無法使用，表示電池已達最終使用壽 命，應進行更換。請聯絡Hilti維修中心。 項目供應數 壓接裝置，操作說明書。 關於本產品，您可於當地www.hilti.group或網站查詢其他經過認證可搭配使用的系統產品： Hilti Store 技術資料 NCR 60 DC-22 NCR 60 D-22 額定電壓 21.6 V 21.6 V 重量（依據EPTA Procedure 01） 2.4 kg 2.4 kg 最大壓接 / 加壓力道 30 kN … 60 kN 30 kN …...
- Page 64 貯放溫度 −20 ℃ … 40 ℃ 電池充電啟動溫度 −10 ℃ … 45 ℃ 工作場所的準備工作 警告 有受傷的風險！ 因意外啟動 ▶ 置入電池前，請確認產品已關閉。 ▶ 在調整機具或變更配件前請先將電池拆下。 警告 有受傷的危險！ 未齊平密封的扣拴和旋轉條可能會強力彈出。 ▶ 進行壓接作業前和期間請確認，扣拴和旋轉條已確實對齊。 注意 有受傷的危險！ 配件工具可能會非常燙和／或有尖銳的邊緣。 ▶ 請在更換配件時戴上防護手套。 ▶ 請勿將高溫的配件工具放置於易燃表面上。 請遵守本文件中與產品上的安全說明和警告。 為電池充電 1. 電池充電前，請閱讀充電器的操作手冊。 2. 確認電池的接點和充電器的接點清潔且乾燥。 3. 請使用經認可的充電器對電池充電。 → 頁次 57 置入電池...
- Page 65 防墜安全裝置 警告 受傷危險 因工具和/或配件掉落所致！ ▶ 請您務必使用本公司建議與本產品搭配使用的Hilti工具繫繩吊環。 ▶ 每次使用前，應要檢查工具繫繩吊環的固定點有無損壞跡象。 請您遵守各國的高處作業規範。 請僅使用Hilti防掉落擊發裝置和Hilti工具繫繩吊環#2261970的組合，作為本產品的防墜保護。 ▶ 將防掉落擊發裝置固定在配件的安裝開口內。檢查其是否確實牢固。 ▶ 將工具繫繩吊環的一個彈簧鈎扣固定在防掉落擊發裝置上，再將另一個彈簧鈎扣固定在具支承功能的結構 上。檢查兩個彈簧鈎扣是否確實牢固。 請遵守Hilti防掉落擊發裝置和Hilti工具繫繩吊環的操作說明書。 操作 請遵守本文件中與產品上的安全說明和警告。 執行壓接作業 危險 觸電危險！ 在不利的戶外條件下作業可能導致觸電和/或短路。 ▶ 天候條件不佳時，請勿在帶電電線上作業。 ▶ 當天候條件影響到絕緣特性、能見度或工作人員的活動時，請立即停止作業。 警告 錯誤的壓接作業恐有燒傷之虞。 可能導致燒傷。 ▶ 請使用彼此相符的纜線以及備有對應壓接模具的壓接連接器。 ▶ 每次進行壓接作業前請確認，旋轉條和扣拴已確實扣入。 ▶ 請聆聽訊號音並檢查拉回的活塞。若未聽到訊號音和/或活塞未拉回，則表示壓接作業錯誤。 警告 高壓流出的機油恐致人員受傷！ 高壓流出的機油可能傷及人員的皮膚和眼睛。 ▶ 發現有明顯損壞時，請勿使用本壓接裝置。...
- Page 66 • 通風口堵塞時請勿使用電池。請使用乾燥的軟刷子小心地清潔通風口。 • 請避免電池暴露在粉塵或髒污的環境之中。請勿讓電池接觸過高的濕氣（例如：浸入水中或淋雨）。 電池若濕透，請將該電池視為已受損。請將電池隔絕在不可燃的容器內，並洽詢Hilti維修中心。 • 避免電池沾上油脂。避免讓電池上積聚粉塵或髒污。請使用乾燥的軟刷或乾淨的乾布清潔電池。請勿使用 含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。 請勿觸摸電池的觸點或從觸點上去除出廠塗敷的油脂 • 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。 維護 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象及 / 或任何零件功能故障，請不要運行本產品。請將產品交付Hilti維修中心進行維修。 • 維護及修復作業後，裝上所有保護裝置並檢查功能是否正常。 為確保運作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在Hilti Store或在以下網站選購 Hilti認可的備用零件、耗材和配件： www.hilti.group 充電式機具和電池的運輸與存放 搬運 注意 搬運時意外啟動 ! ▶ 搬運產品時務必卸下電池！ ▶ 取出電池。 ▶ 切勿散裝運輸電池。運送過程中，應保護電池避免衝擊與震動並與導電物質或其他電池隔離，以免因與電 池端子接觸而造成短路。請遵守您所在地當地的電池運輸規範。 ▶ 請勿以郵寄方式遞送電池。若要運送未損壞之電池，請洽詢運送服務商。 ▶ 每次使用前以及長途運輸前後請檢查本產品和電池是否受損。...
- Page 67 ▶ 請勿以郵寄方式寄送電池。 ▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。 ▶ 請將電池棄置於兒童無法觸及的地方。 ▶ 請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。 Hilti產品所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。Hilti在許多國家都有提供 老舊機具回收服務。請洽詢Hilti客服中心或您在地的經銷商。 ▶ 請勿將機具、電子設備或電池當作一般家用廢棄物處理！ 製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 Hilti Taiwan Co., Ltd. 24F., No. 16, Xinzhan Rd., Banqiao Dist., New Taipei City 220, Taiwan (R.O.C.) Tel. 0800221036 其他資訊 有關於操作、技術、環境和回收的更多資訊，請參訪以下連結： qr.hilti.com/manual?id=2321724&id=2321726 您也可在文件最後找到本連結的QR碼。 2321726 繁體中文...
- Page 68 ▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。 -警告- 警告 ！ ▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。 -小心- 小心 ！ ▶ 用于提醒人们注意可能造成人身伤害、设备损坏或其他财产损失的潜在危险情况。 1.2.2 操作说明中的符号 本操作说明中使用下列符号： 遵守操作说明 使用说明和其他有用信息 处理可回收材料 不得将电气设备和电池作为生活垃圾处置 Hilti 锂离子电池 Hilti 充电器 1.2.3 图示中的符号 图示中使用了下列符号： 这些编号指本操作说明开始处的相应图示。 图示中的编号反映操作顺序，可能与文本中描述的步骤不同。 位置编号被用于 概览 图中并表示 产品概览 段落中的图例编号。 这些字符旨在提醒您特别注意操作本产品时的某些要点。 与产品相关的符号 1.3.1 产品上的符号 产品上使用下列符号： 中文 2321726...
- Page 69 产品信息 压接工具 NCR 60 D-22 NCR 60 DC-22 代次 序列号 符合性声明 制造商全权负责声明，此处所述及的产品符合现行法规和标准。一致性声明副本位于本文档结尾处。 技术文档在此处归档： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany 安全 一般电动工具安全警告 警告 请阅读本电动工具随附的所有安全警告、说明、图示和技术规范。不遵守下列所有操作说明可能会导 致电击、火灾和/或严重人身伤害。 请保存所有安全警告和操作说明，以供将来参考。 在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。 工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。...
- Page 70 ▶ 当在户外操作电动工具时，应使用经认可适合户外操作的加长电缆。使用适合户外使用的电缆可减少电击 危险。 ▶ 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器 (RCD)。使用 RCD 可减小电 击危险。 人身安全 ▶ 保持警觉，注意您正在进行的工作，并在操作电动工具的过程中，应利用自己的判断能力。当您疲劳或受 到药物、酒精或医疗影响时，请不要使用电动工具。当操作电动工具时，瞬间的分心都可能导致严重的人 身伤害。 ▶ 使用个人防护装备。一定要戴上护目装置。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全 帽、听力防护等装置能减少人身伤害。 ▶ 防止电动工具意外启动。在连接至电源和/或电池组、拿起或搬运电动工具之前，应确保开关处于“关闭”位 置。将手指放在开关上搬运电动工具或在开关处于“打开”位置时接通电源，都可能会导致事故发生。 ▶ 在打开电动工具之前，必须拿掉任何调整键或扳手。让扳手或调整键留在电动工具的旋转部件上可能会导 致人身伤害。 ▶ 不要操之过急。应时刻保持正确的站姿和平衡。这在意外情况下能够更好地控制电动工具。 ▶ 应确保正确着装。不要穿着松垮的衣服或佩戴首饰。让头发和衣服远离运动部件。松垮的衣服、首饰或长 发会卡在运动部件中。 ▶ 如果提供有用于连接除尘和集尘设施的装置，应确保将它们连接好并正确使用。使用除尘装置可以减少与 灰尘相关的危险。 ▶ 经常使用工具能令您获得较高的熟练度，但不能因此掉以轻心和忽视工具安全准则。一次不慎操作就会在 瞬间导致重伤。 电动工具的使用和维护 ▶ 不要强制使用电动工具。针对您的应用场合使用正确的电动工具。正确的电动工具在其额定设计值范围内 将能够更好和更安全地工作。 ▶ 如果通过开关不能使其打开和关闭，则请不要使用电动工具。任何不能通过开关进行控制的电动工具都是 危险的，必须对其进行修理。...
- Page 71 ▶ 确保针对应用选择的措施和工具都是合适的。 ▶ 对于带电导线上的作业接受过培训。 ▶ 穿戴合适的个人防护装备。 ▶ 穿着合适的贴身衣服。 ▶ 脱下金属饰品，例如首饰。 电动工具的使用和维护 ▶ 在大约 50 次连续的压接过程后关闭电动工具，并且让其冷却大约 15 分钟。过热可能会导致压接工具损 坏。 ▶ 将压接工具存放在一个干燥且儿童和无关人员无法抵达的地方。 ▶ Hilti 推荐在 15,000 次压接过程后委托 Hilti 售后服务对压接工具进行检修。 小心处理和使用电池 ▶ 请遵守以下关于安全操作和使用锂离子电动工具电池的安全提示。若未能遵守，会导致皮肤刺激、严重的 腐蚀伤、化学烫伤、火灾和/或爆炸。 ▶ 只有电池处于良好的技术状态时才能使用。 ▶ 请小心地处理电池，以防损坏电池和避免对健康极有害的液体泄漏！ ▶ 严禁改装或篡改电池！ 2321726 中文 *2321726*...
- Page 72 & 电池 附件安装孔 工作区域照明灯 控制开关 § 压头 托架 接板 ∙ 合规使用 所述产品是一种蓄电池驱动的电动液压压接工具。 其设计用于压接由铜 (Cu) 或铝 (Al) 制成的接头。 开始工作前，必须在操作人员的工作区域中将所有有源部件，即所有带电部件断电。如果无法做到这一点， 则必须执行并遵守在带电电缆或设备附近工作的相应安全注意事项。 • 本产品只能与 Hilti Nuron B 22 系列锂离子电池搭配使用。为确保最佳功率，Hilti 建议为本产品使用该操 作说明末尾表格中给出的电池。 • 此类电池仅限使用该操作说明末尾表格所规定型号系列的 Hilti 充电器充电。 可能的误用 • 手持式压接工具不得夹紧，并且不得固定安装使用。 • 在强降雨情况下或者水下不得使用电动液压压接工具。 中文 2321726 *2321726*...
- Page 73 带涂层的压接头 NCR 60 DC-22 -危险- 电力存在致命风险！ 接触带电导线可能会导致严重的人身伤害或者死亡。 ▶ 压接工具并不绝缘！如果在带电导线附近使用本压接工具，请穿戴个人防护装备。 NCR 60DC-22 的压接头采用 PVC 涂层。PVC 涂层为红色，其下的壳体为黑色。 在每次使用前，检查压接头上的红色涂层是否损坏或者老化。如果发现损坏，可以看到黑色壳体表面 和/或无法再读取挤压伤害危险或者触电危险警告图标，则不要使用压接工具并且联系 Hilti 维修中心。 锂离子电池指示灯 Hilti Nuron 锂离子电池可以显示电池的充电状态、出错信息和状态。 3.5.1 充电状态和出错信息的显示 -警告- 人身伤害的危险！ 电池掉落的危险！ ▶ 在插入电池的情况下按压解锁按钮后，确保将电池重新正确锁定在所用的产品中。 请短暂按压电池的解锁按钮，以获得下列指示灯指示之一。 只要连接的产品已接通，便会持续显示充电状态和可能的故障。 状态 含义 四个 (4) LED 灯持续亮起绿光 充电状态：100 % 至 71 % 三个...
- Page 74 包装清单 压接工具，操作说明书。 经批准可以与本产品搭配使用的其它系统产品，可以在您当地的 www.hilti.group 购买或访问 Hilti Store 在线订购 技术数据 NCR 60 DC-22 NCR 60 D-22 21.6 V 21.6 V 额定电压 2.4 kg 2.4 kg 符合 EPTA Procedure 01 要求的重量 30 kN … 60 kN 30 kN … 60 kN 最大压接/冲压力...
- Page 75 1. 按下电池释放按钮。 2. 从产品中取出电池。 关闭/接通启动锁 压接工具具有一个可以选择性激活的启动锁。在启动锁激活的情况下，必须操作控制开关两次，以便启动压 接过程。这样一来，可以避免意外启动。 出厂时，启动锁已停用。 1. 拆下电池。 → 页码 71 2. 按压并且按住控制开关。 3. 将电池插入压接工具中。 4. 释放控制开关。 ▶ 绿色 LED 闪烁两次；信号音响起两次：启动锁已激活 ▶ 绿色 LED 闪烁两次；信号音响起一次：启动锁已停用 防坠落装置 -警告- 人身伤害的危险 会带来人身伤害的危险！ ▶ 请只是用为您的产品推荐的 Hilti 工具绳索。 ▶ 在使用前请检查工具绳索的固定点有无损坏。 注意高空作业的国家法规。 2321726 中文 *2321726*...
- Page 76 请仅使用 Hilti 保险带和 Hilti 工具挂绳 #2261970 作为本产品的防坠落保护装置。 ▶ 将保险带固定到附件的安装孔中。检查是否已牢牢固定。 ▶ 将工具挂绳的一个弹簧钩固定到保险带上，另一个弹簧钩固定到支撑结构上。检查两个弹簧钩是否已牢牢 固定。 请遵守 Hilti 保险带以及 Hilti 工具挂绳的操作说明。 操作 请遵守本文档以及产品上的安全说明和警告。 执行压接过程 -危险- 电击危险！ 在不利的外部条件下作业可能会导致触电和/或短路。 ▶ 切勿在恶劣天气条件下在带电导线上作业。 ▶ 如果天气条件影响到绝缘性能、视线或者操作人员的动作，则立即停止工作。 -警告- 错误的压接过程有导致火灾的危险。 可能会导致火灾。 ▶ 使用相互配套的电缆和压接接头以及所属的压接模具。 ▶ 在每次压接前，确保托架和接板已可靠地嵌入。 ▶ 注意听信号音，检查活塞是否缩回。如果没有声音信号和/或如果活塞没有复位，则压接过程错误。 -警告- 高压下溢出的机油有导致人身伤害的危险！ 高压下溢出的机油可能导致皮肤和眼部受伤。 ▶ 如果存在可见损坏，则不要使用压接工具。...
- Page 77 电池。不要使用含硅清洁剂，否则可能腐蚀塑料件。 请勿触摸电池触点或从触点上去除出厂涂的油脂。 • 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。 维护 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 • 如果发现产品有损坏和/或有功能故障，请不要使用。立即将本产品交给 Hilti 维修中心修复。 • 清洁和维护之后，安装所有护板或保护装置并检查其功能是否正常。 为确保安全和可靠的操作，仅使用 Hilti 原装备件和耗材。经 Hilti 许可与产品搭配使用的备件、耗材和 附件可到您当地的 Hilti Store 购买或访问： www.hilti.group 电池型工具和电池的运输及存储 运输 -小心- 运输途中的意外启动 ！ ▶ 运输产品前务必将电池取出！ ▶ 取下电池。 ▶ 切勿松散、未加保护地运输电池。在运输过程中，应保护电池免受过度冲击或振动影响，并将其与任何导 电材料或其它电池分开 (因为它们可能会接触到电池端子并导致短路)。请遵守当地的电池运输规定。 ▶ 请勿以邮寄方式运送电池。有关如何运送完好电池的说明，请咨询您的发货商。 ▶ 每次使用前以及长时间运输前后都要检查产品和电池是否损坏。...
- Page 78 电池 LED 未亮起 电池发生故障。 ▶ 联系 Hilti 维修中心。 废弃处置 -警告- 废弃处理不当会有人身伤害的危险！ 漏出的气体或液体会带来健康危害。 ▶ 不得通过邮寄方式发送任何电池。 ▶ 用非导电材料 (比如绝缘带) 包住端子，以防止短路。 ▶ 在儿童接触不到的地方处置电池。 ▶ 请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。 制造 Hilti 产品所用的大部分材料都可回收利用。在可以回收之前，必须正确分离材料。Hilti 在很多国家都 提供旧工具回收服务。请咨询 Hilti 客户服务部门或您的销售顾问。 ▶ 不得将电动工具、电子设备或电池作为生活垃圾处置！ 制造商保修 ▶ 如对保修条件有任何疑问，请联系您当地的 Hilti 代表。 更多信息 关于操作、技术、环保和回收的更多信息请查看以下链接：qr.hilti.com/manual?id=2321724&id=2321726 文档末尾也提供二维码链接。...
- Page 84 *2321726* 2321726 Hilti = registered trademark of Hilti Corp., Schaan Pos. 8 | 20220922...
