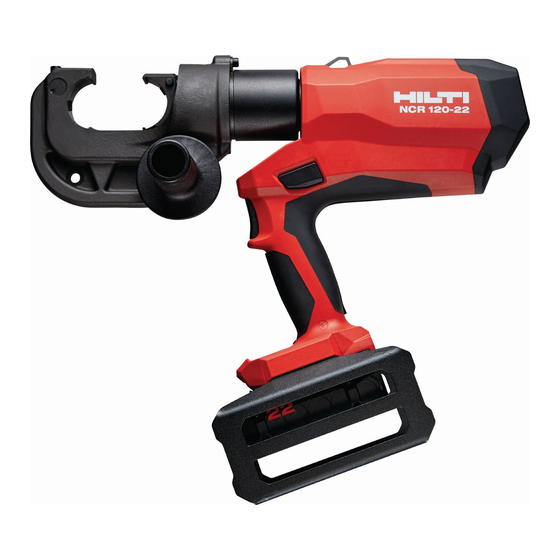

Hilti NCR 120-22 Original Operating Instructions

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
NCR 120-22
NCR 120C-22
English
1
Français
13
Español
27
Português
41

Advertisement

Table of Contents
loading

Related Manuals for Hilti NCR 120-22

Summary of Contents for Hilti NCR 120-22

  • Page 1 NCR 120-22 English NCR 120C-22 Français Español Português...
  • Page 4 NCR 120-22 NCR 120C-22 Original operating instructions ........

  • Page 5: Information About The Documentation

    Comply with the operating instructions Instructions for use and other useful information Dealing with recyclable materials Do not dispose of electric equipment and batteries as household waste Hilti Li­ion battery Hilti charger 1.2.3 Symbols in illustrations The following symbols are used in illustrations: These numbers refer to the illustrations at the beginning of these operating instructions.
  • Page 6 Risk of crushing injury! Risk of electric shock! The product supports wireless data transmission compatible with iOS and Android platforms. Hilti Li-ion battery type series used. Observe the information given in the section headed In- tended use. Li-ion battery Never use the battery as a striking tool.
  • Page 7 ▶ Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock. ▶ Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.
  • Page 8 ▶ Never tamper with or modify the product or accessories in any way. ▶ Keep the air vents clear at all times. Risk of burn injuries due to blocked air vents. ▶ If you notice oil escaping, cease working with the tool and consult Hilti Service. Immediately remove the leaked oil.
  • Page 9 Allow the battery to cool down. If it is still too hot to touch after an hour, the battery is faulty. Consult Hilti Service or read the document entitled "Instructions on safety and use for Hilti Li-ion batteries".
  • Page 10 Hilti recommends the batteries stated in the table at the end of these operating instructions for this product. For these batteries, use only Hilti chargers of the type series stated in the table at the end of these • operating instructions.
  • Page 11 Consult Hilti Service. Items supplied Crimping tool, operating instructions Other system products approved for use with this product can be found at your local Hilti Store or at: www.hilti.group 2321722 English...

  • Page 12: Technical Data

    Selecting the crimping dies The tables to assist with selecting the crimping dies to be used can be found at the end of these operating instructions. Technical data NCR 120-22 NCR 120C-22 Rated voltage 21.6 V 21.6 V Weight without battery 16.3 lb...
  • Page 13 Charging the battery 1. Before charging the battery, read the operating instructions for the charger. 2. Make sure that the contacts on the battery and the contacts on the charger are clean and dry. 3. Use an approved charger to charge the battery. → page 6 Inserting the battery WARNING Risk of injury by short circuit or falling battery!

  • Page 14: Operation

    ▶ Prior to each use, always check the attachment point of the tool tether for possible damage. Comply with the national regulations for working at heights. As drop arrester for this product, use only the Hilti tool tether #2261971. ▶ Use the loop to secure the tool tether to the product as shown in the illustration.

  • Page 15: Care And Maintenance

    (e.g. by being dipped in water or left in the rain). If a battery has been soaked by moisture, treat it as a damaged battery. Isolate it in a non-flammable container and consult Hilti Service. • Keep the battery free of extraneous oil and grease. Do not permit dust or dirt to accumulate unnecessarily on the battery.

  • Page 16: Troubleshooting

    To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with your product can be found at your Hilti Store or online at: www.hilti.group Transport and storage of cordless tools and batteries...

  • Page 17: Manufacturer's Warranty

    ▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
  • Page 18 Respecter le manuel d'utilisation Pour des conseils d'utilisation et autres informations utiles Maniement des matériaux recyclables Ne pas jeter les appareils électriques et les accus dans les ordures ménagères Hilti Accu Li-Ion Hilti Chargeur 1.2.3 Symboles dans les illustrations Les symboles suivants sont utilisés dans les illustrations : Ces chiffres renvoient à...
  • Page 19 Le produit prend en charge la transmission de données sans fil qui est compatible avec les plates-formes iOS et Android. Série de type d'accu Li-Ion Hilti utilisée. Observer les instructions au chapitre Utilisation conforme à l'usage prévu. Accu lithium-ions Ne jamais utiliser l'accu comme outil de percussion.
  • Page 20 ▶ Ne jamais utiliser le câble de raccordement à d'autres fins que celles prévues, telles que pour porter, accrocher ou débrancher l'outil électroportatif de la prise de courant. Maintenir le câble de raccordement à l'écart de la chaleur, des parties grasses, des bords tranchants ou des parties en mouvement.
  • Page 21 ▶ Ne jamais entreprendre de manipulation ni de modification sur le produit ou les accessoires. ▶ Gardez toujours les ouïes d'aération dégagées. Risque de brûlures si les ouïes d'aération sont couvertes. ▶ En cas de détection d'une fuite d'huile, ne plus utiliser l'outil et contacter le S.A.V. Hilti. Éliminer immédiatement l'huile épandue.
  • Page 22 ▶ Stocker l'outil de sertissage dans un endroit sec hors de la portée des enfants et des personnes non autorisées. ▶ Hilti recommande de faire réviser l'outil de sertissage après 15 000 opérations de sertissage par le S.A.V. Hilti. Utilisation et emploi soigneux des batteries ▶...
  • Page 23 électrique. • Pour ce produit, utiliser exclusivement des accus Li­Ion Hilti Nuron de la série B 22. Pour une puissance optimale, Hilti recommande pour ce produit les accus indiqués dans le tableau à la fin de ce mode d'emploi.
  • Page 24 électrique n'est plus lisible, ne pas utiliser l'outil de sertissage et contacter le S.A.V. Hilti. Affichages de l'accu Li-Ion Les accus Li­Ion Hilti Nuron peuvent afficher l'état de charge, les messages d'erreur et l'état de l'accu. 3.5.1 Affichages de l'état de charge et des messages d'erreur...

  • Page 25: Caractéristiques Techniques

    être remplacé. Merci de s'adresser au S.A.V Hilti. Éléments livrés Appareil à sertir, mode d'emploi D'autres produits système pour votre produit peuvent être trouvés dans votre Hilti Store ou à l'adresse : www.hilti.group Sélection des inserts de sertissage Les tableaux de sélection des inserts de sertissage se trouvent en fin de manuel.
  • Page 26 Préparatifs AVERTISSEMENT Risque de blessures du fait d'une mise en marche inopinée ! ▶ Avant d'insérer l'accu, s'assurer que le produit correspondant est bien sur arrêt. ▶ Retirer le bloc-accu, avant d’effectuer des réglages sur l’appareil ou de changer les accessoires. AVERTISSEMENT Risque de blessures dû...
  • Page 27 ▶ Contrôler l'état du point de fixation de la longe porte-outil avant chaque utilisation. Respecter les directives nationales en vigueur pour les travaux en hauteur. Comme protection anti-chute pour ce produit, utiliser exclusivement la longe porte-outil Hilti #2261971. ▶ Fixer la longe porte-outil au produit avec la boucle, comme illustré.
  • Page 28 Exécuter l'opération de sertissage DANGER Risque d'électrocution ! Travailler dans des conditions extérieures défavorables peut provoquer des chocs électriques et/ou des courts-circuits. ▶ Ne jamais travailler sur câbles sous tension pendant les orages. ▶ Interrompre immédiatement le travail si les conditions météorologiques affectent les propriétés de l'isolation, la visibilité...

  • Page 29: Nettoyage Et Entretien

    Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group...

  • Page 30: Aide Au Dépannage

    ▶ Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente.

  • Page 31: Garantie Constructeur

    2. L'appareil doit absorber toutes sortes de rayonnements, y compris les rayonnements entraînant des opérations indésirables. Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. Informations complémentaires Des informations complémentaires concernant l'utilisation, la technique, l'environnement et le recyclage sont disponibles sous le lien ci-dessous : qr.hilti.com/manual?id=2321722...
  • Page 32 Peligro de descarga eléctrica. El producto permite la transferencia de datos inalámbrica, compatible con plataformas iOS y Android. Serie utilizada de baterías de Ion-Litio Hilti. Consulte las indicaciones recogidas en el capítulo Uso conforme a las prescripciones. Batería de Ion-Litio Nunca utilice la batería como herramienta de percusión.
  • Page 33 ▶ Escriba el número de serie en la siguiente tabla. Necesitará los datos del producto para realizar consultas a nuestros representantes o al Departamento de Servicio Técnico. Datos del producto Crimpadora NCR 120-22 NCR 120C-22 Generación N.º de serie Seguridad Indicaciones generales de seguridad para herramientas eléctricas...
  • Page 34 o si introduce el enchufe en la toma de corriente con la herramienta conectada, podría producirse un accidente. ▶ Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza giratoria puede producir lesiones al ponerse en funcionamiento. ▶...
  • Page 35 ▶ Si advierte que sale aceite, deje de utilizar la herramienta y póngase en contacto con el Servicio Técnico de Hilti. Elimine inmediatamente el aceite derramado. ▶ Asegúrese de que el perno de bloqueo esté completamente introducido y bien encajado.
  • Page 36 15 minutos. Un sobrecalentamiento puede producir daños en la crimpadora. ▶ Almacene la crimpadora en un lugar seco y fuera del alcance de niños o personas no autorizadas. ▶ Hilti recomienda llevar a revisión la crimpadora tras 15 000 crimpados por parte del Servicio Técnico de Hilti.
  • Page 37 • Para este producto utilice únicamente baterías Li­Ion de la serie B 22 de Hilti Nuron. Para garantizar que este producto ofrece un rendimiento óptimo, Hilti recomienda utilizar las baterías indicadas en la tabla que encontrará el final de este manual de instrucciones.
  • Page 38 Mostrar la batería Ion-Litio Las baterías de Ion-Litio de Hilti Nuron pueden mostrar el estado de carga, los mensajes de error y el estado de la batería. 3.5.1 Visualización del estado de carga y de los mensajes de error ADVERTENCIA Riesgo de lesiones por la caída de la batería...

  • Page 39: Datos Técnicos

    Hilti. Suministro Crimpadora, manual de instrucciones Encontrará otros productos del sistema autorizados para su producto en su Hilti Store o en Internet, en: www.hilti.group Selección de accesorios de crimpado Al final del manual de instrucciones encontrará las tablas para elegir qué accesorios de crimpado se deben utilizar.
  • Page 40 ADVERTENCIA Riesgo de lesiones por accesorios de crimpado mal alineados. Unos accesorios de crimpado mal alineados pueden salir despedidos como proyectiles y causar lesiones. ▶ Antes y durante el crimpado asegúrese de que los accesorios de crimpado están correctamente alineados. PRECAUCIÓN Riesgo de lesiones El útil de inserción puede estar caliente y/o ser afilado.
  • Page 41 Riesgo de lesiones por caída de herramientas o accesorios. ▶ Utilice únicamente la cuerda de amarre para herramientas Hilti recomendada para su producto. ▶ Antes de cada uso, compruebe que el punto de fijación de la cuerda de amarre para herramientas no presente posibles daños.

  • Page 42: Cuidado Y Mantenimiento

    ADVERTENCIA Riesgo de quemaduras por procesos de crimpado mal ejecutados. Como consecuencia pueden producirse quemaduras. ▶ Utilice los cables y conectores de prensado adecuados con los accesorios de crimpado correspondien- tes. ▶ Preste atención a la señal acústica y al retroceso del pistón. Si la señal acústica no se produce y/o el pistón no se retrae, significa que la operación de crimpado no se ha realizado correctamente.
  • Page 43 Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y consumibles originales. Las piezas de repuesto, los consumibles y los accesorios autorizados por Hilti se pueden consultar en su Hilti Store o en: www.hilti.group Transporte y almacenamiento de las baterías y sus herramientas Transporte PRECAUCIÓN...

  • Page 44: Garantía Del Fabricante

    Los productos Hilti están fabricados en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte al Servicio de Atención al Cliente de Hilti o a su asesor de ventas.

  • Page 45: Manual De Instruções Original

    Consultar o manual de instruções Instruções de utilização e outras informações úteis Manuseamento com materiais recicláveis Não deitar as ferramentas eléctricas e baterias no lixo doméstico Bateria de iões de lítio Hilti Carregador Hilti 1.2.3 Símbolos nas figuras Em figuras são utilizados os seguintes símbolos: Estes números remetem para a figura respectiva no início do presente manual de instruções.
  • Page 46 O produto suporta a transmissão de dados sem fios, que é compatível com plataformas iOS e Android. Série utilizada da bateria de iões de lítio Hilti. Tenha em atenção as indicações no capítulo Utili- zação conforme a finalidade projectada. Bateria de iões de lítio Nunca utilize a bateria como ferramenta de percussão.
  • Page 47 Segurança no posto de trabalho ▶ Mantenha a sua área de trabalho limpa e bem iluminada. Locais desarrumados ou mal iluminados podem ocasionar acidentes. ▶ Não utilize a ferramenta eléctrica em ambientes explosivos ou na proximidade de líquidos ou gases inflamáveis. Ferramentas eléctricas produzem faíscas que podem provocar a ignição de pó e vapores.
  • Page 48 ▶ Retire a ficha da tomada e/ou remova uma bateria amovível antes de efectuar ajustes na ferramenta, substituir acessórios ou guardar a ferramenta. Esta medida preventiva evita o accionamento acidental da ferramenta eléctrica. ▶ Guarde ferramentas eléctricas não utilizadas fora do alcance das crianças. Não permita que a ferramenta seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções.
  • Page 49 Se constatar danos, o revestimento vermelho estiver visível e/ou o símbolo de aviso de risco de esmagamento ou de choque eléctrico já não estiver legível, não utilize a ferramenta de cravação e contacte o Centro de Assistência Técnica Hilti. ▶ Não monte nenhum gancho de cinto nesta ferramenta.
  • Page 50 Deixe a bateria arrefecer. Se, passado uma hora, a bateria ainda estiver demasiado quente ao toque, então está com defeito. Contacte o Centro de Assistência Técnica Hilti ou leia a documento "Indicações relativas à segurança e utilização de baterias de iões de lítio Hilti".
  • Page 51 Centro de Assistência Técnica Hilti. Indicações da bateria de iões de lítio As baterias de iões de lítio Hilti Nuron podem apresentar o estado de carga, mensagens de erro e o estado da bateria. 3.5.1 Indicações relativas ao estado de carga e mensagens de erro...
  • Page 52 Hilti. Incluído no fornecimento Aparelho de cravação, manual de instruções Poderá encontrar outros produtos de sistema aprovados para o seu produto na sua Hilti Store ou em: www.hilti.group Selecção dos elementos de cravação No fim deste manual de instruções poderá encontrar as tabelas para a selecção dos elementos de cravação a utilizar.

  • Page 53: Características Técnicas

    Características técnicas NCR 120-22 NCR 120C-22 Tensão nominal 21,6 V 21,6 V Peso sem bateria 16,3 lb 16,3 lb (7,4 kg) (7,4 kg) máx. força de aperto 27 000 lb 27 000 lb (120 kN) (120 kN) Tempo de aperto 8 s …...
  • Page 54 Colocar a bateria AVISO Risco de ferimentos devido a curto-circuito ou queda da bateria! ▶ Antes de encaixar a bateria, certifique-se de que os contactos da bateria e os contactos no produto estão livres de corpos estranhos. ▶ Certifique-se de que a bateria engata sempre correctamente. 1.
  • Page 55 Risco de ferimentos devido a queda de ferramentas e/ou acessórios! ▶ Utilize apenas o cabo de segurança para ferramentas Hilti recomendado para o seu produto. ▶ Antes de cada utilização, verifique o ponto de fixação do cabo de segurança para ferramentas quanto a possíveis danos.

  • Page 56: Conservação E Manutenção

    (por ex., mergulhar em água ou deixar à chuva). Se uma bateria tiver ficado encharcada, trate-a como uma bateria danificada. Isole-a num recipiente não inflamável e contacte o Centro de Assistência Técnica Hilti. • Mantenha a bateria sem resíduos de óleo e massa consistente externa. Não permita que se acumule desnecessariamente pó...
  • Page 57 Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados pela Hilti para o seu produto na sua Hilti Store ou em: www.hilti.group Transporte e armazenamento de ferramentas a bateria e baterias...

  • Page 58: Garantia Do Fabricante

    ▶ Para evitar curto-circuitos, cubra as conexões com um material não condutor. ▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças. ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável.
  • Page 64 *2321722* 2321722 Hilti = registered trademark of Hilti Corp., Schaan Pos. 3 | 20211026...
