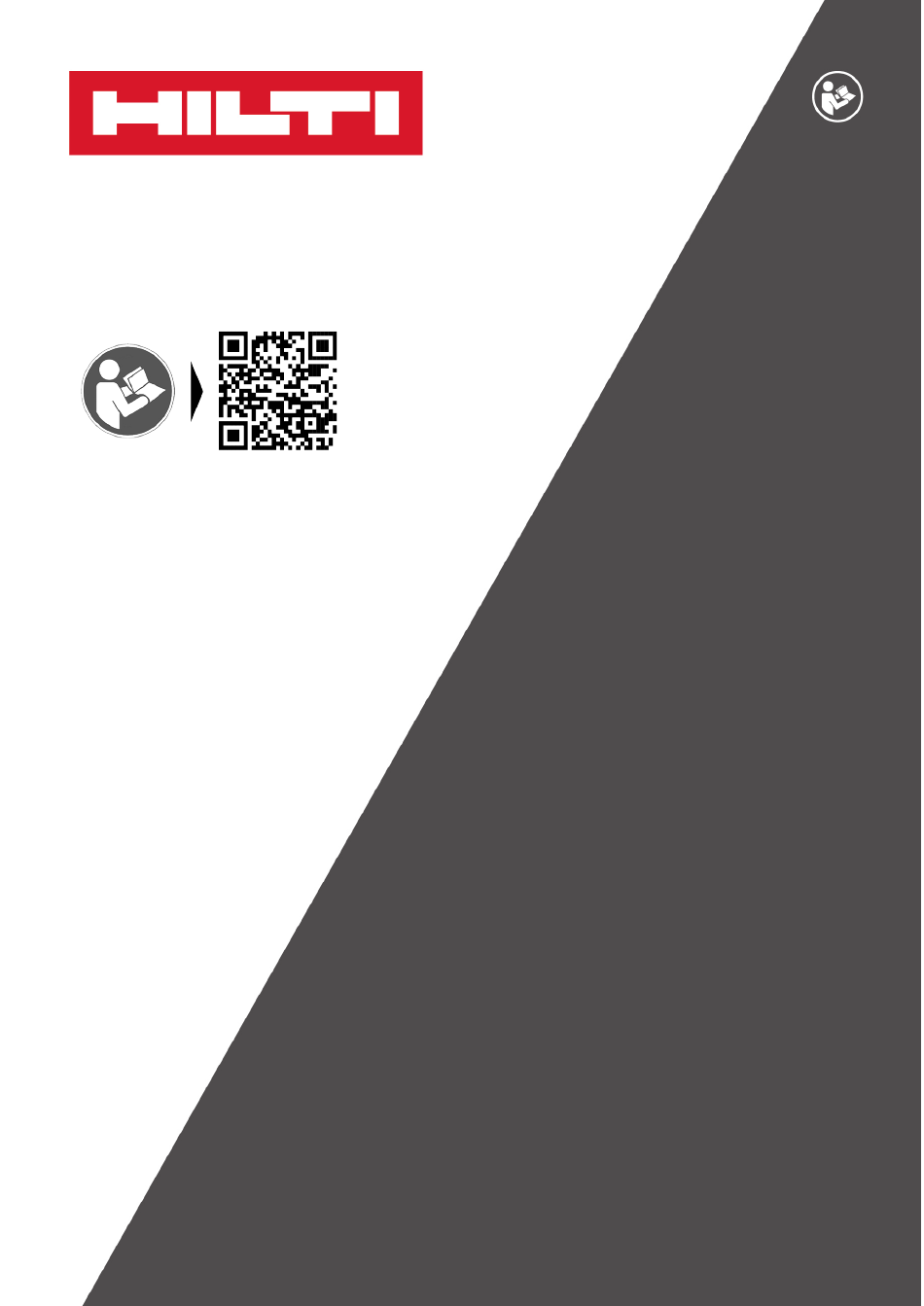

- Page 1 English NCR 60 D-22 (02) Français Español NCR 60 DC-22 (02) Português...
- Page 5 • The accompanying documentation corresponds to the current state of the art at the time of printing. Please always check for the latest version on the product’s page on Hilti’s website. To do this, follow the link or scan the QR code in this documentation, marked with the symbol •...
- Page 6 The product supports wireless data transmission compatible with iOS and Android platforms. Hilti Li-ion battery type series used. Observe the information given in the section headed Intended use. Li-ion battery Never use the battery as a striking tool. Do not drop the battery. Never use a battery that has suffered an impact or is damaged in any other way.
- Page 7 Before each use, inspect the red coating on the crimping head for indications of damage or aging. If you find such damage, the black housing is visible and/or the crush-hazard or electric-shock hazard symbol is no longer legible, do not use the crimping tool and contact Hilti Service.
- Page 8 Observe the special guidelines applicable to the transport, storage and use of lithium-ion batteries. Read the instructions on safety and use of Hilti Li-ion batteries that you can access by scanning the QR code at the end of these operating instructions.
- Page 9 • For this product, use only Hilti Nuron lithium-ion batteries of the B 22 series. For optimum performance, Hilti recommends the batteries stated in the table at the end of these operating instructions for this product. • For these batteries, use only Hilti chargers of the type series stated in the table at the end of these operating instructions. Possible misuse •...
- Page 10 Items supplied Crimping tool, operating instructions. Other system products approved for use with this product can be found at your local Hilti Store or at: www.hilti.group Selection of the connecting material A table to assist with selecting the type of cable and cable terminal to be used can be found at the end of these operating instructions.
- Page 11 Prior to each use, always check the attachment point of the tool tether for possible damage. Comply with the national regulations for working at heights. As drop arrester for this product, use only a combination of the Hilti retaining strap #2293133 and the Hilti tool tether #2261970. ▶...
- Page 12 If a battery has been soaked by moisture, treat it as a damaged battery. Isolate it in a non-flammable container and consult Hilti Service. • Keep the battery free of extraneous oil and grease. Do not permit dust or dirt to accumulate unnecessarily on the battery. Clean the battery with a dry, soft brush or a clean, dry cloth.
- Page 13 If a problem occurs, always observe the status indicator of the battery. See the section headed Status indicators of the Liion battery. If the trouble you are experiencing is not listed in this table or you are unable to rectify the problem by yourself, contact Hilti Service.
- Page 14 • La documentation ci-jointe correspond à l'état actuel de la technique à la date d'impression. Veuillez toujours consulter la dernière version sur la page du produit sur le site Internet de Hilti. Pour ce faire, suivez le lien ou scannez le code QR dans la documentation, indiqué par le symbole •...
- Page 15 Ne pas laisser tomber l'accu. Ne pas utiliser d'accu ayant subi un choc ou d'autres dommages. Si présent sur le produit, c'est que le produit a été certifié conformément aux normes en vigueur par cet organisme de certification pour le marché nord-américain et canadien. Sécurité...
- Page 16 Gardez toujours les ouïes d'aération dégagées. Risque de brûlures si les ouïes d'aération sont couvertes. ▶ En cas de détection d'une fuite d'huile, ne plus utiliser l'outil et contacter le S.A.V. Hilti. Éliminer immédiatement l'huile épandue. ▶ S'assurer que la goupille de verrouillage est complètement insérée et bien encliquetée.
- Page 17 Respecter les directives spécifiques pour le transport, le stockage et l'utilisation d'accus Li-Ion. Lire les remarques relatives à la sécurité et à l'utilisation des accus LiIon Hilti que vous trouverez en scannant le code QR à la fin de ce mode d'emploi.
- Page 18 à proximité de composants sous tension électrique. • Pour ce produit, utiliser exclusivement des accus LiIon Hilti Nuron de la série B 22. Pour une puissance optimale, Hilti recommande pour ce produit les accus indiqués dans le tableau à la fin de ce mode d'emploi.
- Page 19 Éléments livrés Appareil à sertir, mode d'emploi. D'autres produits système pour votre produit peuvent être trouvés dans votre Hilti Store ou à l'adresse : www.hilti.group Sélection du matériel de jonction Les tableaux de sélection des cosses de câble et de câbles se trouvent en fin de manuel.
- Page 20 Contrôler l'état du point de fixation de la longe porte-outil avant chaque utilisation. Respecter les directives nationales en vigueur pour les travaux en hauteur. En tant que protection anti-chute pour ce produit, utiliser exclusivement une combinaison de la sécurité anti-chute Hilti #2293133 avec la longe porte-outil Hilti #2261970.
- Page 21 Si l'accu a été trempé, le traiter comme un accu endommagé. L'isoler dans un récipient ininflammable et s'adresser au S.A.V. Hilti. • Veiller à ce que l'accu soit toujours exempt de traces de graisse et d'huile étrangères. Ne pas laisser de la poussière ou de la saleté...
- Page 22 En cas de dysfonctionnements, tenir compte de l'indicateur d'état de l'accu. Voir le chapitre Affichages de l'accu Li-Ion. En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti.
- Page 23 • La documentación adjunta corresponde al estado actual de la técnica en el momento de la impresión. Compruebe siempre la última versión en la página del producto de la página web de Hilti. Para ello siga el enlace o escanee el código QR que figura en esta documentación y que se indica con el símbolo...
- Page 24 Peligro de descarga eléctrica. El producto permite la transferencia de datos inalámbrica, compatible con plataformas iOS y Android. Serie utilizada de baterías de Ion-Litio Hilti. Consulte las indicaciones recogidas en el capítulo Uso conforme a las prescripcio- nes. Batería de Ion-Litio Nunca utilice la batería como herramienta de percusión.
- Page 25 ▶ Evite adoptar posturas forzadas. Procure que la postura sea estable y manténgase siempre en equilibrio. De esta forma podrá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. ▶ Utilice ropa adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento.
- Page 26 Mantenga siempre las rejillas de ventilación despejadas. Riesgo de quemaduras debido a rejillas de ventilación cubiertas. ▶ Si advierte que sale aceite, deje de utilizar la herramienta y póngase en contacto con el Servicio Técnico de Hilti. Elimine inmediatamente el aceite derramado.
- Page 27 • Para este producto utilice únicamente baterías LiIon de la serie B 22 de Hilti Nuron. Para garantizar que este producto ofrece un rendimiento óptimo, Hilti recomienda utilizar las baterías indicadas en la tabla que encontrará el final de este manual de instrucciones.
- Page 28 Suministro Crimpadora, manual de instrucciones. Encontrará otros productos del sistema autorizados para su producto en su Hilti Store o en Internet, en: www.hilti.group Elección del material de unión Al final del manual de instrucciones encontrará las tablas para elegir los terminales de cable y los cables que se van a utilizar.
- Page 29 Fije un mosquetón de la cuerda de amarre para herramientas a la protección anticaídas y el segundo mosquetón a una estructura portante. Compruebe que ambos mosquetones queden fijados de forma segura. Tenga en cuenta los manuales de instrucciones de la protección anticaídas de Hilti y de la cuerda de amarre para herramientas de Hilti. *2321725*...
- Page 30 Manejo Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto. Ejecución de la operación de crimpado PELIGRO ¡Peligro de descarga eléctrica! Los trabajos en condiciones exteriores adversas puede provocar descargas eléctricas o cortocircuitos. ▶...
- Page 31 En caso de producirse una avería, compruebe el indicador de estado de la batería. Véase el capítulo Mostrar la batería de Ion-Litio. Si se producen averías que no estén incluidas en esta tabla o que no pueda solucionar usted, diríjase al Servicio Técnico de Hilti.
- Page 32 • O Manual de instruções fornecido corresponde ao actual avanço tecnológico no momento da impressão. Encontra a versão actual sempre online, na página de produtos Hilti. Para o efeito, siga a hiperligação ou o código QR neste Manual de instruções, identificado com o símbolo •...
- Page 33 Perigo de choque eléctrico! O produto suporta a transmissão de dados sem fios, que é compatível com plataformas iOS e Android. Série utilizada da bateria de iões de lítio Hilti. Tenha em atenção as indicações no capítulo Utilização conforme a finalidade projectada.
- Page 34 Segurança física ▶ Esteja alerta, observe o que está a fazer, e tenha prudência ao trabalhar com uma ferramenta eléctrica. Se estiver cansado ou sob influência de drogas, álcool ou medicamentos não efectue nenhum trabalho com ferramentas eléctricas. Um momento de distracção ao operar a ferramenta eléctrica pode causar ferimentos graves.
- Page 35 Mantenha sempre as saídas de ar desobstruídas. Risco de queimaduras devido a saídas de ar tapadas. ▶ Se notar que sai óleo, não continue a utilizar a ferramenta e dirija-se ao Centro de Assistência Técnica Hilti. Elimine imediatamente o óleo a sair.
- Page 36 • Para este produto, utilize apenas baterias de iões de lítio Hilti Nuron da série B 22. Para garantir o desempenho perfeito, a Hilti recomenda para este produto as baterias indicadas nesta tabela, no fim deste manual de instruções.
- Page 37 Indicações da bateria de iões de lítio As baterias de iões de lítio Hilti Nuron podem apresentar o estado de carga, mensagens de erro e o estado da bateria. Indicações relativas ao estado de carga e mensagens de erro AVISO Risco de ferimentos devido à...
- Page 38 NCR 60 DC-22 NCR 60 D-22 6 744 lb … 13 489 lb 6 744 lb … 13 489 lb máx. força de aperto (30 kN … 60 kN) (30 kN … 60 kN) ≈ 5 s ≈ 5 s Tempo de aperto máx.
- Page 39 Fixe um mosquetão do cabo de segurança para ferramentas no dispositivo de segurança e o segundo mosquetão a uma estrutura de suporte. Verifique se ambos os mosquetões estão bem apertados. Observe os manuais de instruções do dispositivo de segurança Hilti, bem como do cabo de segurança para ferramentas Hilti. Utilização Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.
- Page 40 Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados pela Hilti para o seu produto na sua Hilti Store ou em: www.hilti.group Transporte e armazenamento de ferramentas a bateria e baterias...
- Page 41 ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável. Os produtos Hilti são, em grande parte, fabricados com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados.
- Page 42 *2321725* 2321725...
- Page 48 *2321725* 2321725 Hilti = registered trademark of Hilti Corp., Schaan Pos. 3 | 20240828...
