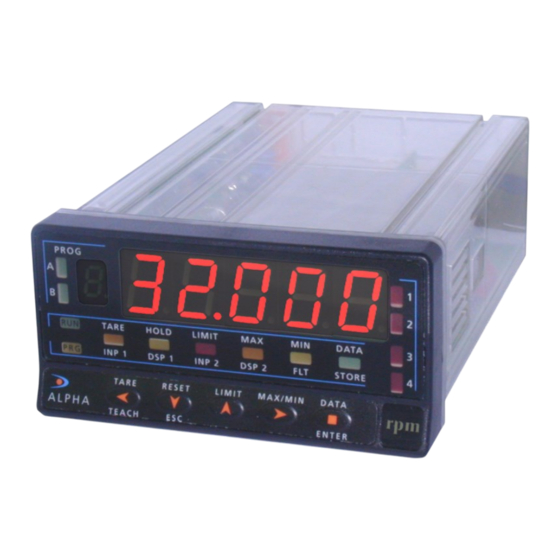

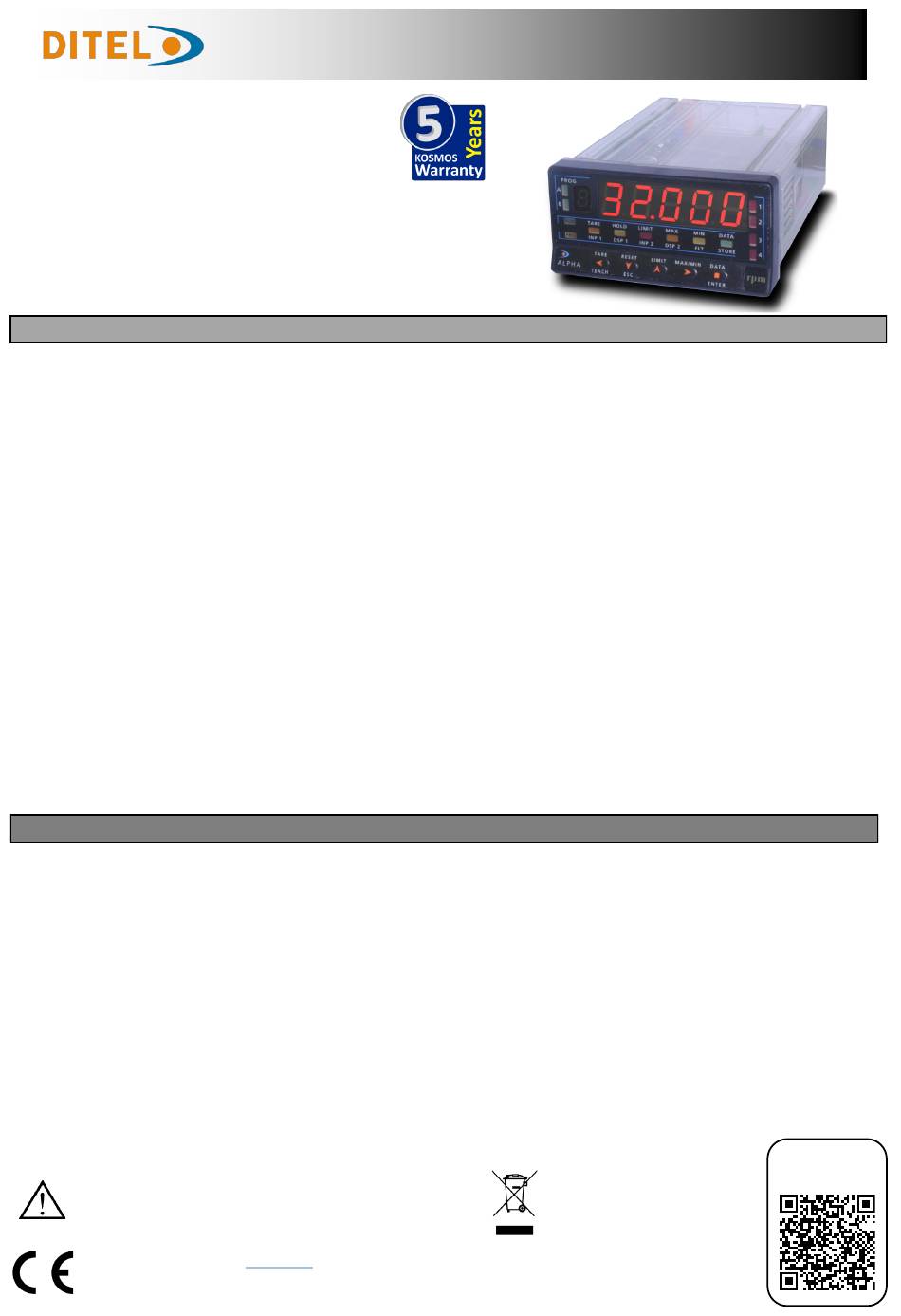

Ditel ALPHA-D Quick Installation Manual

GUIA RÁPIDA DE INSTALACIÓN
GUIDE RAPIDE D'INSTALLATION
QUICK INSTALLATION GUIDE
INDICADOR DIGITAL CON ENTRADA PARA IMPULSOS
AFFICHEUR NUMÉRIQUE AVEC ENTRÉE D'IMPULSIONS
DIGITAL INDICATOR WITH PULSE INPUT
CONTADOR PARCIAL UP, DOWN y UP/DOWN
Reset en panel frontal o a distancia
Visualización con decimales
Offset de display (valor de inicio del conteo)
programable o por teclado
Factor multiplicador de 0.00001 a 99999
Filtro antirrebote de 20 Hz (programable)
Bloqueo de las teclas RESET y OFFSET
CONTADOR de LOTES
Contador de lotes opcional, sin punto decimal ni
factor multiplicador, incrementando una unidad cada
vez que el contador parcial alcanza o supera una
cantidad programable entre 1 y 99999.
FRECUENCÍMETRO / TACÓMETRO
Para medida de frecuencia, rpm, velocidad, caudal, tiempo
Programación fácil y rápida
Visualización con decimales
Factor multiplicador de 0.0001 a 9999
Tiempo de refresco del display programable de 0.1 a 9.9s
Posibilidad de configurar los tiempos de medida para adaptar el instru-
mento a cualquier tipo de señal
Registro de valores máximo y mínimo.
TACÓMETRO CON INDICACIÓN SENTIDO DE GIRO
Además de las funciones indicadas como tacómetro el ALPHA-D permite
detectar el sentido de giro indicándolo en el display mediante los LEDs A y
B, disponible cuando trabaja en modo UP/DOWN, PHASE o DIREC.
Permite que los setpoints sean referidos a velocidades positivas o negati-
vas. (Ej.: Aplicación para detectar que al arrancar un motor lo haga en el
sentido correcto)
ENTRADAS (2 CANALES)
CAPTADOR MAGNÉTICO
Sensibilidad.................................................. (AC) > 120mVeff
CAPTADOR NAMUR
Rc .............................................................................. 1KΩ
Ion.................................................................... < 1mA DC
Ioff ................................................................... > 3mA DC
TTL/24V DC (encoder)
Niveles lógicos ...................... "0" < 2.4V DC, "1" > 2.6V DC
CAPTADOR TIPO NPN o PNP
Rc ......................................................... 1KΩ (incorporada)
Niveles lógicos ...................... "0" < 2.4V DC, "1" > 2.6V DC
CONTACTO LIBRE
Vc ................................................................................ 5V
Rc .............................................................................. 3.9k
Fc (programable) ....................................................... 20Hz
ENTRADA DE ALTA TENSIÓN (1 CANAL)
Margen de entrada aplicable .......................... 10 a 600V AC
Para una información más completa, por favor consulte el
manual de instrucciones en nuestra web
Para obtener la declaración de conformidad de este mode-
lo, entre en nuestro sitio web www.ditel.es, donde este
documento, el manual técnico y otras informaciones de
interés pueden descargarse gratuitamente.
MODOS DE TRABAJO
TOTALIZADOR
Totalizador opcional con punto decimal y facto multiplicador independientes del con-
tador parcial
Rango de conteo de 99999999 a -9999999 (8 dígitos ó 7 con signo menos)
El punto decimal con 4 posiciones seleccionables
El número de entradas, modo y sentido de conteo son los seleccionados para el con-
tador parcial
Presentación alternada de la parte alta y baja de la cifra total con la indicación "L" o
"H"
El totalizador no dispone de OFFSET.
Filtro antirrebote de 20 Hz (programable)
Bloqueo de la tecla RESET
Reset en panel frontal o a distancia
Visualización con decimales
Factor multiplicador de 0.00001 a 99999 independiente del factor del contador parcial
.
CARACTERÍSTICAS
SEÑAL DE ENTRADA
Frecuencímetro y Tacómetro
Frecuencia mínima .........................................................0.01Hz
Frecuencia máxima sin totalizador ................................40kHz
Frecuencia máxima con totalizador ...............................10kHz
Contador
Velocidad máxima de conteo (*)
Ascendente o descendente ..............................................22kHz
Bidireccional Phase o Direc ..............................................21kHz
Bidireccional Indep ...........................................................12kHz
(*) Restar aprox. 5KHz si está habilitado el totalizador y restar
aprox. 2KHZ más si está instalada la opción de relés.
EXCITACIÓN ...................................................................
8V/24V DC @ 30mA / 20V ±5 Vdc @ 60 mA (Tamb máx. 50ºC)
FILTRO CONTADOR / CRONO (programable)
Fc ............................................................................... 20Hz
Anchura mínima del pulso ............................................ 30ms
Según la Directiva 2012/19/UE, no puede deshacerse de este
aparato como un residuo urbano normal. Puede devolverlo,
sin coste alguno, al lugar donde fue adquirido para que de
esta forma se proceda a su tratamiento y reciclado controla-
dos.
ALPHA-D/D1/D2
TACÓMETRO CON TOTALIZADOR
El totalizador tiene las mismas prestaciones que para el
contador, permitiendo disponer de dos informaciones si-
multáneas de una misma señal.
Ej. Indicación del caudal y del gasto, caso típico en la me-
dición de velocidad de fluidos y consumo del mismo.
CRONÓMETRO / TEMPORIZADOR
Cinco escalas desde la centésima de segundo hasta
9999.9 horas
Reset en panel frontal o a distancia
Offset de display (valor de inicio del conteo)
programable o por teclado
Filtro antirrebote de 20 Hz (programable)
Bloqueo de las teclas RESET y OFFSET
Cuenta adelante o atrás.
DOWNLOAD
USER MANUAL
