INSTALACIÓN DE LA UNIDAD EXTERIOR
Paso1: Seleccione el lugar de instalación
Seleccione un sitio que permita lo siguiente:
1.1 No instale la unidad exterior cerca de fuentes de calor, vapor o gas inflamable.
1.2 No instale la unidad en lugares demasiado ventosos o polvorientos.
1.3 No instale la unidad donde las personas pasan a menudo. Seleccione un lugar donde la descarga de aire y
el sonido de funcionamiento no molesten a los vecinos.
1.4 Evite instalar la unidad donde estará expuesta a la luz solar directa (de lo contrario, use una protección, en
caso necesario, que no debe interferir con el flujo de aire).

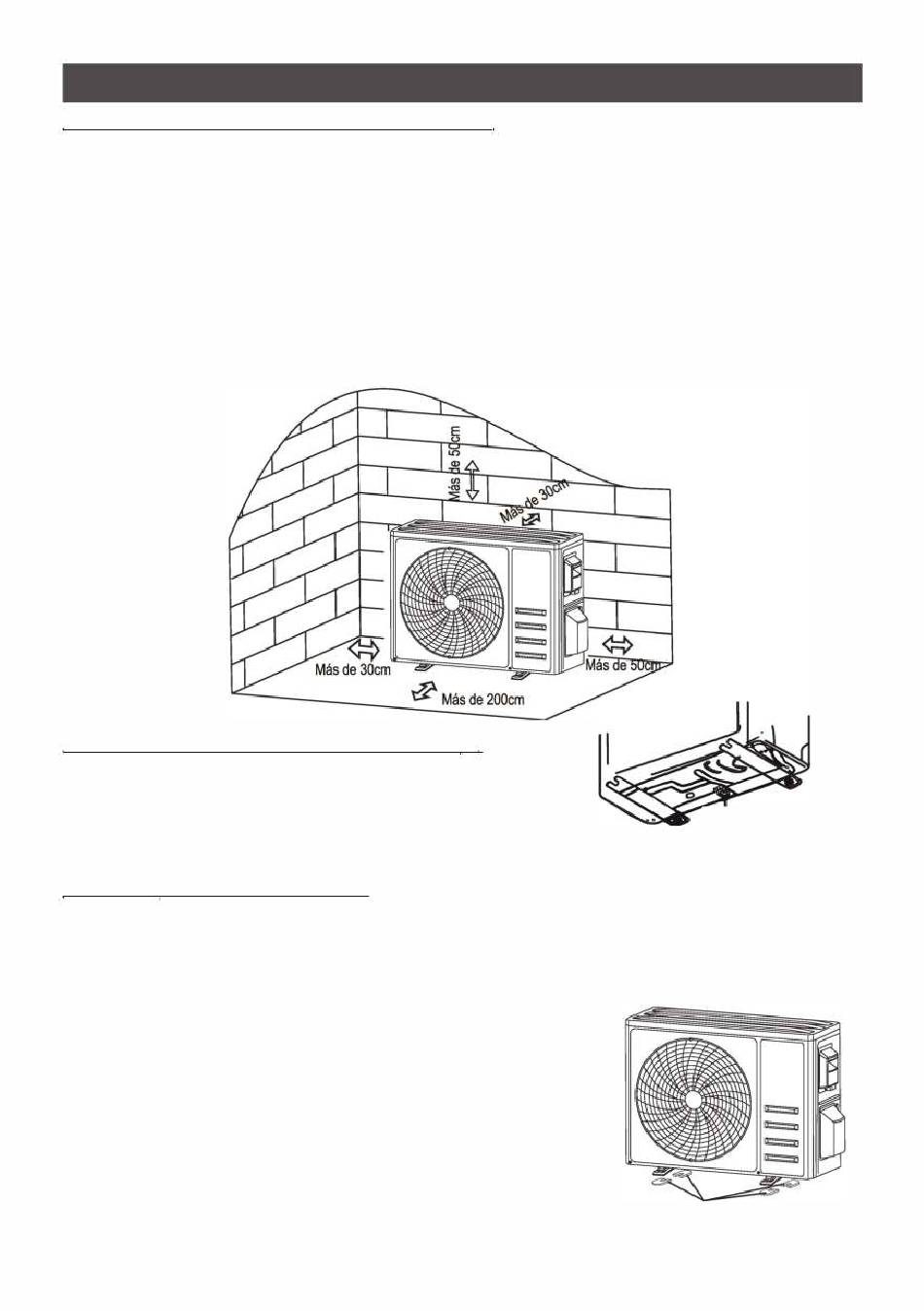

1.5 Reserve los espacios como se muestra en la figura para que el aire circule libremente.
1.6 Instale la unidad exterior en un lugar seguro y sólido.
1.7 Si la unidad exterior está sujeta a vibraciones, coloque las mantas de goma en los pies de la unidad.
Paso2: Instale una manguera de drenaje
2.1 Este paso sólo para los modelos de bombas de calefacción.
2.2 Inserte la junta de drenaje en el orificio de la parte inferior de la
unidad exterior.
2.3 Conecte la manguera de drenaje a la junta y haga la conexión lo
suficientemente bien.
Paso3: Fije la unidad exterior
3.1 De acuerdo con las dimensiones de instalación la unidad exterior, marque la posición de instalación de los
pernos de expansión.
3.2 Perfore los orificios y limpie el polvo del hormigón y coloque los pernos.
3.3 Si es aplicable, instale 4 mantas de goma en el orificio antes de colocar la unidad exterior (Opcional). Esto
reducirá las vibraciones y el ruido.
3.4 Coloque la base de la unidad exterior en los pernos y orificios pre-
taladrados.
3.5 Utilice una llave para fijar la unidad exterior firmemente con los pernos.
Nota:
La unidad exterior puede fijarse en un soporte de montaje en la pared.
Siga las instrucciones del soporte de montaje en pared para fijar el
soporte en la pared, y luego fije la unidad exterior en él y manténgalo
horizontal.
El soporte de montaj e en pared debe ser capaz de soporta r al menos 4 Instale 4 mantas de goma (Opcio nal)
veces el peso de la unidad exterior.
Junta de drenaje ®" Manguera de
