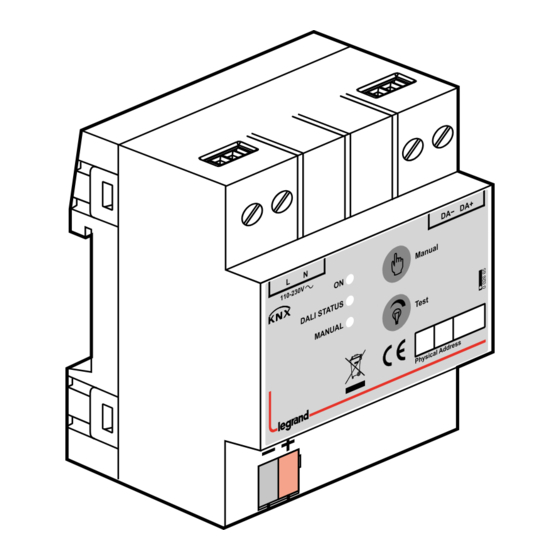

KNX DALI Gateway DIN 16 groups
CONTENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PAGE
1 . Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2 . Technical characteristics . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.1 Connections characteristics . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.2 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.3 Consumption . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.3.1 KNX supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.3.2 Mains supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.3.3 DALI supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.4 Output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.5 Mechanical characteristics . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.6 Climate characteristics . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.7 Operating elements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.8 Application program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3 . Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4 . Connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
5 . Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
5.1 Description of the device . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
5.2 Commissioning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
5.3 Operation and Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
6 . Standards . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
7 . Communication objects . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
7.1 Communication Object Table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
7.2 Communication Object Descriptions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
7.3 ETS Parameters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
7.3.1 General . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
7.3.2 Feedback . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
7.3.3 Fault Condition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
7.3.4 Emergency . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
7.3.5 Scenes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
7.3.6 Sequence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
7.3.7 Broadcast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
7.3.8 DALI Groups (1...16) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
7.3.9 DALI Sensor Slots (1...8) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
7.4 Function Descriptions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7.4.7 Function "Corridor" with KNX sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
7.4.8 Function "Corridor" with DALI sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
7.4.9 Function 'Constant light' with DALI sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
8 . DALI Commissioning Master . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
8.1 General . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
8.2 Settings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
8.2.1 Themes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
8.2.2 Buttons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
8.3 Connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
8.3.1 USB Connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Technical data sheet: S000114125EN-3
128, av. du Maréchal-de-Lattre-de-Tassigny - 87045 LIMOGES Cedex
Tel: +33(0)5 55 06 87 87 Fax: +33(0)5 55 06 88 88
www.legrand.com
Updated: 22/05/2023
Cat. No(s): 0 026 65
Created: 01/02/2021
1/23
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for LEGRAND KNX DALI
Summary of Contents for LEGRAND KNX DALI
-
Page 1: Table Of Contents

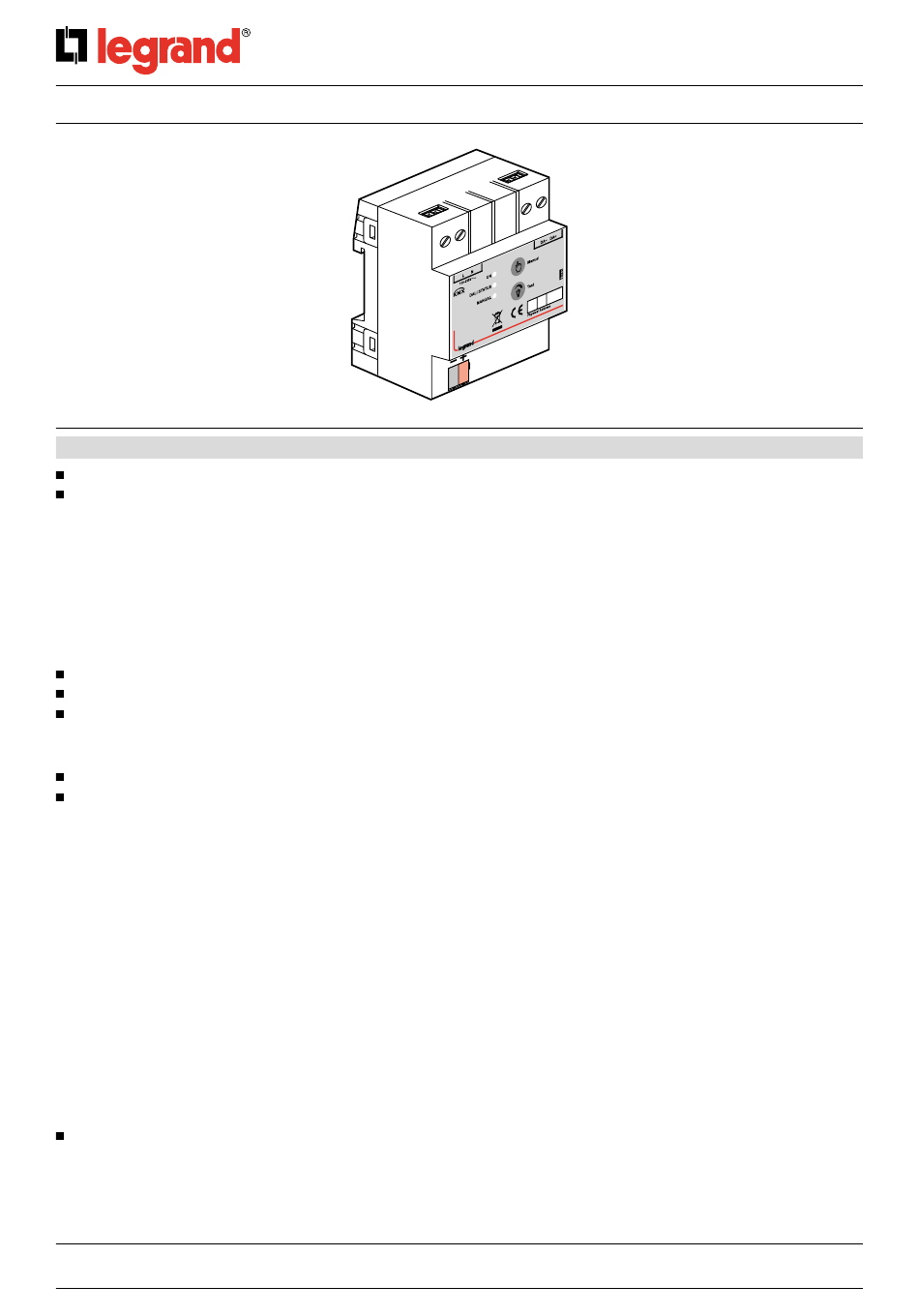

Tel: +33(0)5 55 06 87 87 Fax: +33(0)5 55 06 88 88 www.legrand.com KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 CONTENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PAGE 1 . - Page 2 KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 CONTENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PAGE 8.3.2 Network Connection .
-
Page 3: Use
• Addressing and grouping of DALI devices is made via DALI Tool (PC 2 .8 Application program Software). DALI Tool can be downloaded from website www.legrand.fr. • Communications object count: 249 Also each DALI group channel can realize any of these following •... -
Page 4: Connection
KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 4 . CONNECTION 5 . OPERATION (continued) 5 .2 Commissioning Thanks to DALI Commissioning Master, assignment of DALI members to light groups can be done easily. Determination of the physical address and setting of parameters are actualized with Engineering Tool Software (ETS4 or higher). -
Page 5: Communication Objects
KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 7 . COMMUNICATION OBJECTS 7 . COMMUNICATION OBJECTS (continued) 7 .1 Communication Object Table 7 .2 Communication Object Descriptions Overview of all communication objects of the device application can be... - Page 6 KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 7 . COMMUNICATION OBJECTS (continued) 7 . COMMUNICATION OBJECTS (continued) 7 .2 Communication Object Descriptions (continued) 7 .2 Communication Object Descriptions (continued) Name Function DTP Type Length Flags Name...
- Page 7 KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 7 . COMMUNICATION OBJECTS (continued) 7 . COMMUNICATION OBJECTS (continued) 7 .2 Communication Object Descriptions (continued) 7 .2 Communication Object Descriptions (continued) Name Function DTP Type Length Flags Name...
- Page 8 KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 7 . COMMUNICATION OBJECTS (continued) 7 . COMMUNICATION OBJECTS (continued) 7 .2 Communication Object Descriptions (continued) 7 .2 Communication Object Descriptions (continued) Name Function DTP Type Length Flags Name...
- Page 9 KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 7 . COMMUNICATION OBJECTS (continued) 7 . COMMUNICATION OBJECTS (continued) 7 .2 Communication Object Descriptions (continued) 7 .2 Communication Object Descriptions (continued) Name Function DTP Type Length Flags Name...
-
Page 10: Ets Parameters
KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 7 . COMMUNICATION OBJECTS (continued) 7 . COMMUNICATION OBJECTS (continued) 7 .2 Communication Object Descriptions (continued) 7 .3 ETS parameter (continued) 7 .3 .1 General (continued) Name Function DTP Type... -
Page 11: Feedback
KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 7 . COMMUNICATION OBJECTS (continued) 7 . COMMUNICATION OBJECTS (continued) 7 .3 ETS parameter (continued) 7 .3 ETS parameter (continued) 7 .3 .2 Feedback 7 .3 .2 Feedback (continued) Enable “Fault gateway supply”... -
Page 12: Fault Condition
KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 7 . COMMUNICATION OBJECTS (continued) 7 . COMMUNICATION OBJECTS (continued) 7 .3 ETS parameter (continued) 7 .3 ETS parameter (continued) 7 .3 .2 Feedback (continued) 7 .3 .3 Fault Condition (continued) *inactive Enable “Coded status switch”... -
Page 13: Scenes
KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 7 . COMMUNICATION OBJECTS (continued) 7 . COMMUNICATION OBJECTS (continued) 7 .3 ETS parameter (continued) 7 .3 ETS parameter (continued) 7 .3 .4 Emergency (continued) 7 .3 .5 Scenes (continued) 7 .3 .5 .1 Scene 1 ( . -
Page 14: Sequence
KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 7 . COMMUNICATION OBJECTS (continued) 7 . COMMUNICATION OBJECTS (continued) 7 .3 ETS parameter (continued) 7 .3 ETS parameter (continued) 7 .3 .6 Sequence 7 .3 .7 Broadcast *none Brightness value when switch on 1% (3)…*100% (255) -
Page 15: Dali Groups (1
KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 7 . COMMUNICATION OBJECTS (continued) 7 . COMMUNICATION OBJECTS (continued) 7 .3 ETS parameter (continued) 7 .3 ETS parameter (continued) 7 .3 .8 DALI Groups (1…16) 7 .3 .8 DALI Groups (1…16) (continued) Dali groups must be enabled in order to use in “DALI Groups”... -
Page 16: Dali Sensor Slots (1
KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 7 . COMMUNICATION OBJECTS (continued) 7 . COMMUNICATION OBJECTS (continued) 7 .3 ETS parameter (continued) 7 .3 ETS parameter (continued) 7 .3 .8 DALI Groups (1…16) (continued) 7 .3 .9 DALI Sensor Slots (1…8) (continued) 7 .3 .8 .1 Group 1 (continued) -
Page 17: Function Descriptions
KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 7 . COMMUNICATION OBJECTS (continued) 7 . COMMUNICATION OBJECTS (continued) 7 .4 Function Descriptions 7 .4 Function Descriptions (continued) 7 .4 .1 Function "Switch" 7 .4 .2 Function "Brightness Value"... -
Page 18: Function "Relative Dimming
KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 7 . COMMUNICATION OBJECTS (continued) 7 . COMMUNICATION OBJECTS (continued) 7 .4 Function Descriptions (continued) 7 .4 Function Descriptions (continued) 7 .4 .3 Function "Relative Dimming" 7 .4 .4 Function "Sweep"... -
Page 19: Function "Scene
KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 7 . COMMUNICATION OBJECTS (continued) 7 . COMMUNICATION OBJECTS (continued) 7 .4 Function Descriptions (continued) 7 .4 Function Descriptions (continued) 7 .4 .5 Function "Scene" 7 .4 .6 Function "Burn-in"... -
Page 20: Function "Corridor" With Knx Sensor
KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 7 . COMMUNICATION OBJECTS (continued) 7 . COMMUNICATION OBJECTS (continued) 7 .4 Function Descriptions (continued) 7 .4 Function Descriptions (continued) 7 .4 .7 Function "Corridor" with KNX sensor 7 .4 .8 Function "Corridor" with DALI sensor •... -
Page 21: Function 'Constant Light' With Dali Sensor
KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 7 . COMMUNICATION OBJECTS (continued) 8 . DALI COMMISSIONING MASTER 7 .4 Function Descriptions (continued) 7 .4 .9 Function 'Constant light' with DALI sensor • Any group can be selected to utilize constant light function with DALI sensor as its additional function. -
Page 22: Connection
KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 8 . DALI COMMISSIONING MASTER (continued) 8 . DALI COMMISSIONING MASTER (continued) 8 .3 Connection 8 .4 Device Details (continued) There are two options to connect DALI Gateways. Led Fault •... - Page 23 KNX DALI Gateway DIN 16 groups Cat. No(s): 0 026 65 8 . DALI COMMISSIONING MASTER (continued) 8 . DALI COMMISSIONING MASTER (continued) 8 .6 Device Operations 8 .8 Project Add Current Dali Gateway name can be added. This is used fo visualization only. Dali Device GW device name will be shown with own KNX physical address.
