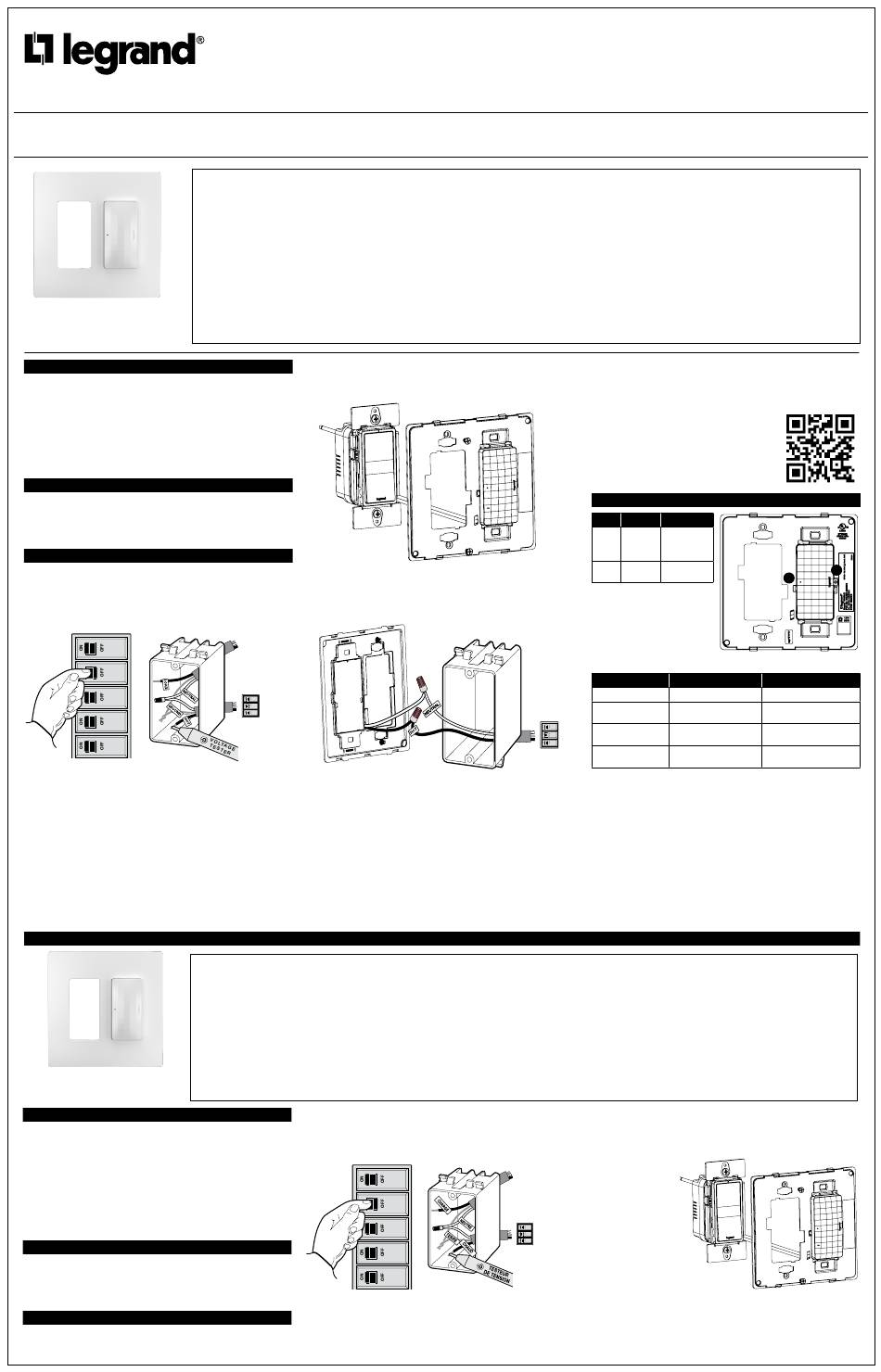

LEGRAND radiant WNRH2 Installation Instructions

No. 341342 5/21
Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue: WNRH2
Country of Origin: Made in China • Pays d'origine: Fabriqué en Chine • País de origen: Hecho en China
WNRH2
radiant Surface Mount
®
Smart Gateway
BEFORE YOU START
Review this guide in its entirety. Consult an electrician with any questions or if you are
unsure of your abilities.
Warning: Incorrect installation could result in death, serious injury, and/or damage to
your home or devices.
Caution: To reduce the risk of injury and/or overheating and damage to other equipment:
• For dry, indoor use only.
• Do not use to power medical equipment – not suitable as a disconnecting
means.
• Do not use with loads exceeding the device load rating.
• Connect the Gateway to a 120 VAC, 60 Hz power source ONLY.
• Always use copper wire to install the Gateway and follow all applicable local &
national electrical codes.
WHAT YOU NEED
Required:
• Phillips-head screwdriver
• Flat blade screwdriver
You May Also Need:
Voltage tester, pliers, wire cutter, wire stripper, electrical tape, flashlight, wiring leads
(included), and wire nuts (included).
INSTALLATION & SETUP
1. Choose a place to install the Gateway
a) If there is an Internet router in the home, use a smartphone to check if the WiFi signal
is strong enough in the chosen place.
b) If there isn't a router yet, choose a place near a fiber or Cat 5 socket which will be
used for the router.
c) This device is compatible with standard two gang U.S. electrical boxes, attach
with screws, or it may also be installed over the wall, next to a one gang standard
electrical box. The Gateway can be installed next to any UL listed device in the home.
2. Turn off power to the box at circuit breaker
NOTE: Ensure power is off to all devices in the electrical box.
3. Remove existing device
Check for the following wires:
a) HOT or LINE: Receives power from the circuit box. Referred to as "HOT" for the
purpose of this guide. Do not touch or let "HOT" wire contact other wires.
b) LOAD: Directs power to your load (light or outlet).
c) NEUTRAL: Creates a path to return current to the power source when thedevice is off.
Required for your Gateway installation.
d) GROUND: Provides a safe path for electricity in the event of a short circuit.
4. Attaching your device to the Smart Gateway
Use the wire nuts provided to secure the wires together.
a) Connect the white NEUTRAL wire on the Gateway to the neutral wires(s) in the box
and to the white NEUTRAL wire on your device using the red wire nut.
b) Connect the black HOT wire on the Gateway to the HOT wire(s) in the box and to the
black HOT wire on your device using the red wire nut.
c) Connect the GROUND wire(s) in the box to the GROUND wire on your device.
Passerelle intelligente
pour montage en surface
radiant WNRH2
®
AVANT DE COMMENCER
Passer l'ensemble de ce guide en revue. En cas de question ou d'incertitude concernant
vos capacités, consulter un électricien.
Mise en garde : Une installation inappropriée pourrait entraîner la mort, des blessures
graves et (ou) des dommages à votre domicile ou à vos dispositifs.
Attention : Pour réduire le risque de blessures et (ou) de surchauffe et de dommage à
d'autre matériel :
• Pour usage intérieur dans un endroit sec seulement.
• Ne pas utiliser pour alimenter du matériel médical; ne convient pas comme moyen de
débranchement.
• Ne pas utiliser avec des charges dépassant la capacité de charge du dispositif.
• Raccorder la passerelle UNIQUEMENT à une source d'alimentation de 120 V c. a., 60
Hz.
• Toujours utiliser un fil de cuivre pour installer la passerelle et respecter tous les codes
de l'électricité locaux et nationaux applicables.
CE DONT VOUS AVEZ BESOIN
Obligatoire :
• Tournevis cruciforme
• Tournevis à tête plate
Autres éléments pouvant être requis :
Testeur de tension, pinces, pince coupe-fils, pince à dénuder, ruban isolant, lampe de
poche, fils de connexion (inclus) et connecteurs de fils (inclus).
INSTALLATION ET CONFIGURATION
1. Choisir un endroit où installer la passerelle
a) S'il y a un routeur Internet à la maison, utiliser un téléphone intelligent pour vérifier si
le signal Wi-Fi est suffisamment fort à l'endroit choisi.
REGULATORY INFORMATION
FCC NOTICE: This device complies with Part 15 of the FCC rules.
Operation is subject to the following two conditions: (1) this device may
not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesirable
operation.
This equipment has been tested and found to comply with the limits for
a Class B digital device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses,
and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not
occur in a particular installation.
If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on,
the user is encouraged to try to correct the interference by one or more of
the following measures:
5. Attaching your device to the Smart Gateway
Attach the Gateway to the device paired next to it using the #6-32 x ¼" screws supplied.
Orient the Gateway to the left or right of the paired device as desired.
6. Wiring
Follow wiring instruction for mating device along with this instruction sheet.
a) Connect the Hot Wire to the Black wire of the Gateway (follow instructions for mating
device Hot connection).
b) Connect the White wire of the Gateway to the Neutral wire in the box (follow
Load
Supply
"Hot"
instructions for mating device Neutral connection).
c) Connect the ground wire in the box to the ground connection on mating device.
7. Secure Gateway
a) Fold the wires into the electrical box, taking care not to pinch a wire.
b) Use mounting screws to secure your device to electrical box with the Gateway
hanging over the wall,
c) If further attachment is desired (not required), use either drywall screws to attach
to stud if present, or use drywall anchors provided (may need to remove screws
from step 5.b after marking location for drill hole). If mounted over tile or marble, the
provided adhesive strip may be used instead.
8. Set up the Gateway
NOTE: See getting to know your Gateway section for feature details.
Turn the power back on at the circuit breaker. To confirm power is on, the LED on the
Gateway should be solid magenta for 5 seconds.
After initializing, the LED will blink green to indicate setup mode. Follow the instructions
from the app to finish setting up your system.
RENSEIGNEMENTS SUR LA RÉGLEMENTATION
AVIS DE LA FCC : Ce dispositif est conforme à la section 15 des
règlements de la FCC. On peut s'en servir sous réserve des deux
conditions suivantes : 1) ce dispositif ne provoque pas d'interférences
nuisibles; 2) il doit être en mesure d'accepter toute interférence reçue,
y compris les interférences qui peuvent causer un fonctionnement
indésirable.
Ce matériel a été mis à l'essai et a été jugé conforme aux limites
d'un dispositif numérique de classe B, conformément à la section 15
des règlements de la FCC. Ces limites visent à offrir une protection
raisonnable contre les interférences nuisibles dans une installation
résidentielle. Ce matériel génère, utilise et peut émettre des
radiofréquences et, s'il n'est pas installé ou utilisé conformément aux
directives, peut causer des interférences nuisibles aux communications
radio. Toutefois, il n'existe aucune garantie contre la possibilité
d'interférences au sein d'un milieu précis.
Si ce matériel cause des interférences nuisibles à la réception des
téléviseurs et des radios, ce qui peut être déterminé en mettant à l'arrêt,
b) S'il n'y a pas encore de routeur, choisir un endroit près d'un câble à fibres optiques
ou d'une prise Cat5 qui sera utilisé pour le routeur.
c) Ce dispositif est compatible avec les boîtiers électriques standards américains à
deux groupes, fixés avec des vis, ou il peut être installé sur le mur à côté d'un boîtier
électrique standard à un groupe. La passerelle peut être installée à côté de tout
dispositif homologué UL dans la maison.
2. Mettre le dispositif hors tension au niveau du disjoncteur
REMARQUE : S'assurer que tous les dispositifs du boîtier électrique sont hors tension.
3. Retirer le dispositif actuel
Vérifier les fils suivants :
a) FIL CHARGÉ ou FIL DE LIGNE : Reçoit le courant du boîtier de circuits électriques.
Appelé fil « CHARGÉ » aux fins du présent guide. Ne pas toucher aux fils «
radiant WNRH2 Surface Mount Smart Gateway with Netatmo
®
Passerelle intelligente pour montage en surface radiant
Puerta de enlace inteligente de montaje en superficie radiant® WNRH2 con Netatmo
Installation Instructions • Notice d'Installation • Instrucciones de Instalación
• Reorient or relocate the receiving antenna
• Increase the separation between the equipment and receiver
• Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected
• Consult the dealer or an experienced radio/TV technician for help
This equipment complies with FCC radiation exposure limits set forth for
an uncontrolled environment. This equipment should be installed and
operated with a minimum distance of 90 mm between the transmitter's
radiating structure(s) and the body of the user or nearby persons.
NOTE: Any changes or modifications to this device that are not expressly
approved by the manufacturer will void the warranty and the user's
authority to operate the equipment.
Contains FCC ID: 2AU5D-WNRH1
IC NOTICE: This device complies with Industry Canada license-exempt
RSS standards. Operation is subject to the following two conditions:
(1) this device may not cause interference; and (2) this device must
accept any interference, including interference that may cause undesired
operation of the device.
INSTRUCTIONS EN FRANÇAIS
puis en remettant en marche le matériel, l'utilisateur est encouragé à
tenter de corriger ces interférences par l'une ou plusieurs des mesures
suivantes :
• réorienter ou déplacer l'antenne de réception;
• augmenter la distance entre le matériel et le récepteur;
• brancher le matériel dans une prise de courant appartenant à un circuit
électrique différent de celui sur lequel le récepteur est branché;
• demander de l'aide au fournisseur ou à un technicien spécialisé en
radio/télévision.
Ce matériel est conforme aux limites d'exposition aux radiations de la
FCC énoncées pour un environnement non contrôlé. Ce matériel doit
être installé et fonctionner à une distance minimale de 90 mm entre la
structure rayonnante du transmetteur et l'utilisateur ou les personnes se
trouvant à proximité.
REMARQUE : Les changements ou les modifications apportés à ce
dispositif qui ne sont pas expressément approuvés par le fabricant
pourraient annuler la garantie ainsi que l'autorisation de l'utilisateur à se
Chargé
Fil d'alimentation
« chaud »
WNRH2 avec Netatmo
®
RF EXPOSURE STATEMENT: This equipment meets the SAR evaluation
limits given in RSS-102 Issue 5 requirements at the minimum separation
distance of 90 mm to the human body. Note: Any changes or modifi
cations to this device that are not expressly approved by the manufacturer,
will void the warranty and the user's authority to operate the equipment.
IC: 25764-WNRH1
HVIN: WNRH2
9. Set up your System
a) Download and launch the Legrand Home + Control app. The app is available on the App
Store or on Google Play.
b) Connect your smart device to your home network by following the step by step instructions
in the app.
c) Use the app to control your smart device.
For the most recent instruction sheets or more information on
this product, please see this link or scan the QR code:
https://www.legrand.us/p/wnrh2wh
GETTING TO KNOW YOUR GATEWAY
Item Name Description
1 LED Indicates the
Indicator current state
Light of device
during setup.
2 EZ Button Used to
initiate setup.
LED Indicator Light Explanation
Action LED
Supply Power to the Gateway Magenta for 5 seconds
"Hot" After Gateway Flashes green for 15
minutes
boot up
Press EZ Button for Solid orange
20 seconds
Gateway receives an Flashes blue for 2–3
minutes
update
Reset To Factory Default
Deleting a device from the app will reset it to factory defaults.
To manually reset the device to factory defaults press and hold the EZ button for 20
seconds until you see the LED turn solid orange, then release. When the LED blinks
green, follow the instructions from the app to finish setting up your system.
Legrand reserves the right to change specifications without notice.
servir du matériel.
Contient le n° d'ident. de la FCC : 2AU5D-WNRH1
AVIS DE L'IC : Ce dispositif est conforme aux normes CNR pour les
appareils exempts de licence d'Industrie Canada. On peut s'en servir
sous réserve des deux conditions suivantes : 1) ce dispositif ne provoque
pas d'interférences; 2) il doit être en mesure d'accepter toute interférence,
y compris les interférences qui peuvent causer un fonctionnement
indésirable.
ÉNONCÉ RELATIF À L'EXPOSITION AUX RADIOFRÉQUENCES : Ce
dispositif est conforme aux limites d'évaluation du DAS énoncées dans les
exigences CNR 102, 5e édition à la distance de séparation minimale de
90 mm de l'humain. Remarque : Les changements ou les modifications
apportés à ce dispositif qui ne sont pas expressément approuvés par
le fabricant pourraient annuler la garantie ainsi que l'autorisation de
l'utilisateur à se servir du matériel.
IC : 25764-WNRH1
NIVM : WNRH2
CHARGÉS » ni les laisser entrer en contact avec d'autres fils.
b) CHARGE : Dirige l'alimentation vers la charge (lumière ou prise).
c) NEUTRE : Crée un chemin pour renvoyer le courant à la source d'alimentation
lorsque le dispositif est hors tension. Requis pour l'installation de la passerelle.
d) MISE À LA TERRE : Fournit un chemin sécuritaire à l'électricité en cas de court-c
4. Connecter le
dispositif à
la passerelle
intelligente
Utiliser les connecteurs de
fils fournis pour fixer les fils
ensemble
a) Raccorder le fil neutre
BLANC de la passerelle
aux fils neutres du boîtier
et au fil NEUTRE blanc
de l'appareil à l'aide du
connecteur de fils rouge.
b) Raccorder le fil CHARGÉ
noir de la passerelle aux
fils CHARGÉS du boîtier
et au fil NEUTRE noir
de l'appareil à l'aide du
connecteur de fils rouge.
c) Raccorder les fils de
MISE À LA TERRE du
boîtier au fil de MISE À LA TERRE de l'appareil.
5. Connecter le dispositif à la passerelle intelligente
Fixer la passerelle au dispositif jumelé qui se trouve à côté à l'aide des vis 6-32 x ¼
po fournies. Orienter la passerelle dans la position souhaitée, soit vers la gauche ou la
droite du dispositif jumelé.
2
1
Gateway Behavior
Gateway booting up
Setup mode: refer to app
Factory reset
Gateway is updating
ircuit.
