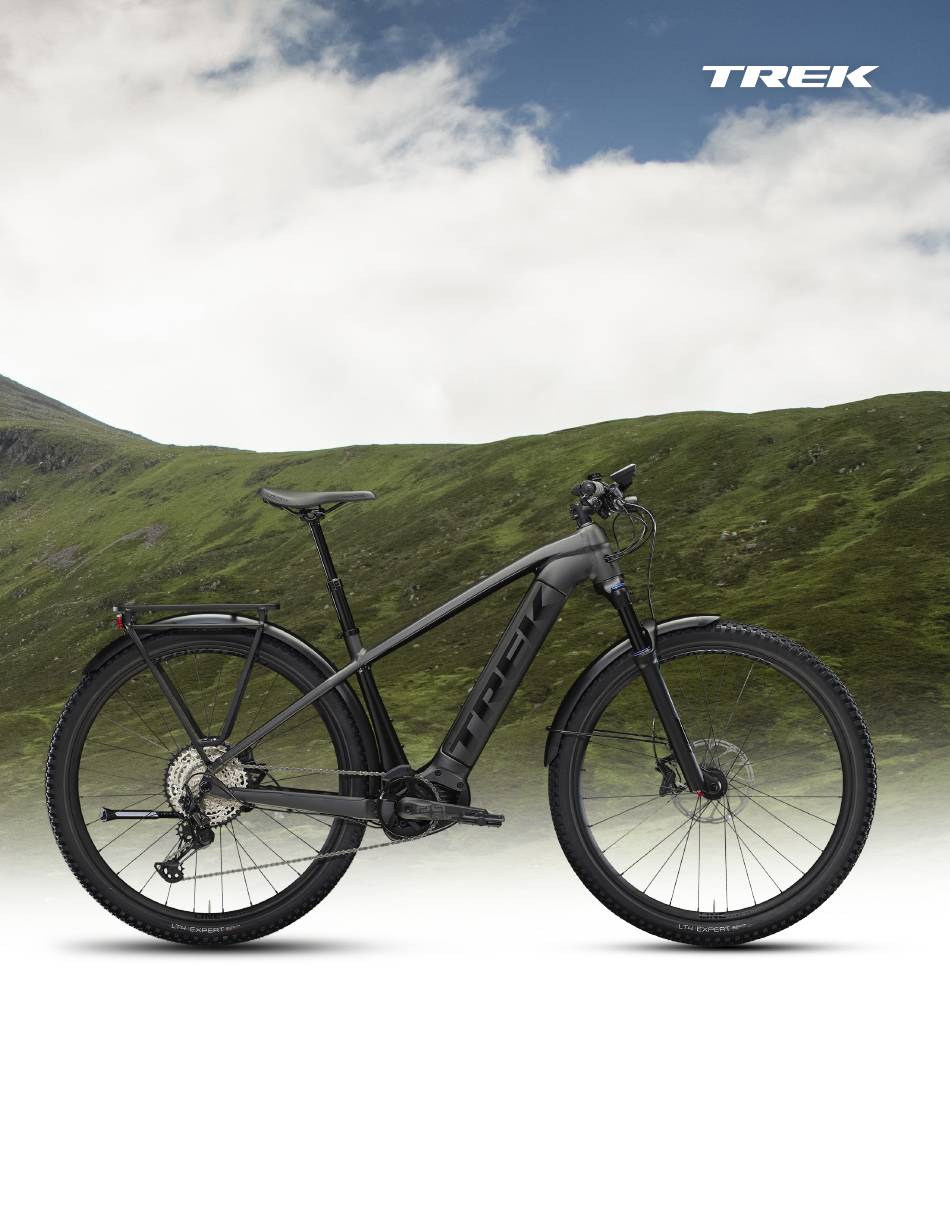

- Page 1 2023 Powerfly HT Sport EQ 4 en Sport EQ 7 Gen 3 4, 5 en 7 Gen 4 ONDERHOUDSHANDLEIDING Rev 1 Oktober 2023...
- Page 2 Notice: Measurements of actual tires may vary. Always verify there is sufficient clearance between the tire and the frame. Improper tire size could damage the bicycle Axle to Race frame. Trek recommends 6mm clearance above and on both sides of the tire. Frame size Maximum tire size XS, S 27.5″...
- Page 3 2023 Powerfly Hardtail Steekas en derailleurhanger 10 Nm 23 Nm Gereedschappen Steekas, 174 mm — W518983 • Vet Achterderailleurhanger – W572370 • Momentsleutel met 20 mm bus Hardtail-ombouw en horizontale dropout hardware, M12 x 1mm — W318004...
- Page 4 2023 Powerfly Hardtail Kabelgeleiding M, L, en XL frames XS en S frames 0.4Nm 0.4Nm Niet-aandrijfzijde Seatdropperkabel Kabelgeleiders, XS en S frames — W594006 Display-kabel — EB12.120.005* Kabelgeleiders, M, L, XL frames — W519232 Buitenkabel achterderailleur 10 Bouten, M3 x 10 mm —...
- Page 5 2023 Powerfly Hardtail Framebeschermers 5 Nm 5 Nm Liggende achtervorkbeschermer — W591958 Zelfklevende beschermers Beschermer aandrijfunit — W5272058 Maak de oppervlakken waar de framebeschermers worden bevestigd schoon met isopropylalcohol. Wacht tot de alco- Schroeven, RVS, M5 x 10 mm — W549305 hol is verdampt voordat u de beschermers aanbrengt.
- Page 6 2023 Powerfly Hardtail Achterspatbord en -drager — 29” wiel 5 x 20 5 x 14 5 Nm 5 Nm Achterdrager — W5289961 Achterspatbord, 29" wiel — W583413 Bouten, RVS, M5 x 14 mm Bouten, RVS, M5 x 20 mm — 601265 Vulringen, RVS, M5 x 1 mm Spacer, aluminium, 7,5 mm...
- Page 7 2023 Powerfly Hardtail Achterspatbord en -drager — 27.5” wiel M5 x 35 M5 x 14 M5 x 30 M5 x 20 5 Nm 5 Nm 5 Nm 5 Nm Achterdrager — W5289961 Bouten, RVS, M5 x 20 mm Achterspatbord, 27.5" wiel — W585734 Bout, RVS, M5 x 35 mm Bout, RVS, M5 x 14 mm...
- Page 8 2023 Powerfly Hardtail Voorspatbord 27.5" wiel 29" wiel M5 x 12 M6 x 10 M5 x 10 M5 x 8 5 Nm 5,5 Nm 4 Nm 5 Nm Bout, M6 x 10 mm, RVS Voorspatbord en spatbordstang, 27.5” — 601256 (Langere bout nodig bij montage van een bracket voor verlichting) Voorspatbord en spatbordstang, 29”...
- Page 9 2023 Powerfly Hardtail RIB — accuconstructie 2,5 Nm 4 Nm 2,5 Nm Accu, verticaal, Smart System Bouten, M3 x 8 mm — W5269016 500Wh — EB12.100.018* 625Wh — EB12.100.012* Accuhouder — W5252240 Accuhouder-schroeven, M3 x 12mm — W5257054 Bouten, M3 x 20 mm — W5254060 Spacer (voor gebruik bij een 500 Wh accu) —...
- Page 10 2023 Powerfly Hardtail RIB — accuhouder Onderste gedeelte Bovenste gedeelte Tip: Druk met een inbussleutel de hevel in om de schroef van het uitwerpmechanisme te bereiken. 2 Nm 2 Nm 3 Nm 3 Nm 5 Nm Uitlijnplaat — W5252805 Accuverbindingsplug — EB12.100.015* Schroeven Stroomverbindingsbracket —...
- Page 11 2023 Powerfly Hardtail Display en afstandbediening Led-afstandsbediening Led-afstandsbediening — 5288736 Led-afstandsbediening universele klem — 5288743 Kiox 300 Kiox 300 — 5288735 Intuvia 100 Intuvia 100 — EB13.100.00F *Bosch artikelnummer. Niet verkrijgbaar via trekbikes. com.
- Page 12 2023 Powerfly Hardtail Componenten aandrijfsysteem Aandrijfeenheid en bevestigingsbouten Snelheidssensor 20 Nm Snelheidssensor — 5284750 Bout, RVS, M4 x 8 mm — W562831 Magnetische snelheidssensor voor schijfrem — 20 Nm W5252927 Bevestigingsbouten, TP40 — 5265419 (Bosch 1270.016.470) Oplaadpoortklepje Oplaadpoortklepje — 44372 Zoek op trekbikes.com naar het onderdeel in...
- Page 13 Let op: De feitelijke maat van de banden kan afwijken. Controleer altijd of er voldoende ruimte overblijft tussen de band en het frame. Een onjuiste bandenmaat kan het frame beschadigen. Trek adviseert om rondom de As tot band 6 mm vrije ruimte te houden.
