ETI ENA33LCD User And Service Manual

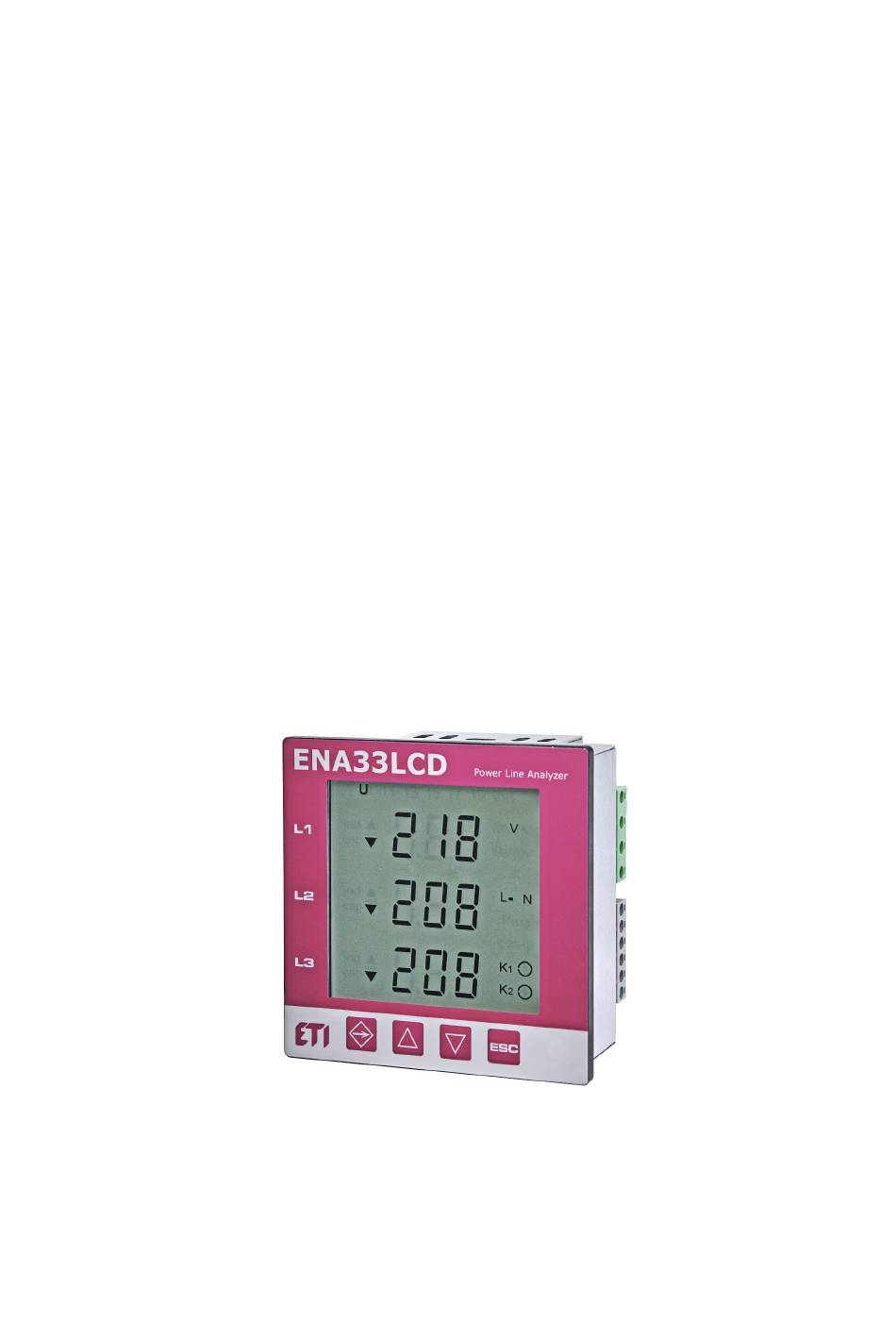

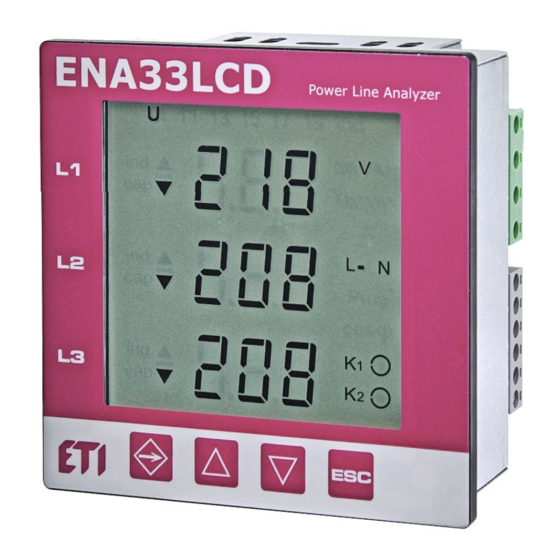

Universal multifunction meter
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ENA33LCD
Universal multifunction meter
User and service manual
version 0.4

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ENA33LCD and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ETI ENA33LCD

Summary of Contents for ETI ENA33LCD

  • Page 1 ENA33LCD Universal multifunction meter User and service manual version 0.4...

  • Page 2: Table Of Contents

    Content 1 Introduction..............3 7.1.5 PAS – password..........8 7.1.6 rES – factory setting..........8 2 Safety instructions............3 7.2 Menu P_2..............8 3 Front and rear panel..........3 7.2.1 Communication interface RS485......9 4 Measured parameters..........4 7.3 P_3 Firmware version and energy counters reset..10 5 Installation..............4 8 Normal monitoring mode..........10 6 Connection..............5 8.1 Monitoring screens.............11...

  • Page 3: Introduction

    Introduction ENA33LCD is an universal measuring instrument with high accuracy class, great sampling rate 25.6 kHz (50 Hz), various input / output combinations and other features. Instrument is designed for measuring of electrical parameters in low voltage and high voltage grids for 2, 3, 4 line and TN, TT grids. RS485 interface communication interface uses Modbus RTU protocol.

  • Page 4: Measured Parameters

    Installation ENA33LCD is prepared for wall mounting in the fixed switch boards. In order to assure well ventilation, instrument has to be installed vertically. Instrument is fixed into switchboard wall by two clips that are placed on the device at the bottom and top.

  • Page 5: Connection

    CB (2 – 10 A) place close to the instrument for easy maintenance. Measuring inputs of current has to be connected indirectly via measuring transformers with ration xx/5A or xx/1A. ENA33LCD Not available with ENA 33LCD...

  • Page 6: Supply Voltage

    Supply voltage Supply voltage is required to operate the ENA33LCD. The type and level of the necessary supply voltage is written on the back label. Before applying the supply voltage, make sure that the voltage level and system frequency match the details on the label.

  • Page 7: Network Type

    1-ph connection Configuration Before usage of the ENA33LCD instrument it is necessary set several parameters essential for correct operation of the instrument in the different type of installations. ENA33LCD device can be configured from panel screen for most of the essential parameters. Configuration menu is divided to the two sub-menus for device fundamental settings and menu for communication interfaces settings.

  • Page 8: Utr - Voltage Measuring Transformer

    Measuring input for current is sensing current in range 10 mA till 6 A. Maximum current transformer ratio is 7500 / 5 A. 7.1.3 System frequency ENA33LCD is designed for measurement in grids with 50H z or 60 Hz system frequency. If the system is 60 Hz frequency it is important to set for correct measurement.

  • Page 9: Communication Interface Rs485

    Instrument can have communication interface RS485 for connection into PC or another device. • Id – unique number that identifies instrument in the RS485 network • bd – communication speed between ENA33LCD and converter (PC) • Par – communication control via parity, that is as default inactive •...

  • Page 10: P_3 Firmware Version And Energy Counters Reset

    P_3 Firmware version and energy counters reset In the menu P_3 are information about firmware version, parameter FIr and hardware version - parameter VEr. In this menu it is also possible reset all energy counters. By buttons ▲ and ▼ set particular tariff. Press and hold button SET which will reset the energy counter.

  • Page 11: Monitoring Screens

    Monitoring screens Meaning of each screen is easily identified by usage of standard ISO symbols and value parameters. Every displayed parameter value is shown with its variable. From any of screens press of button ESC returns to the first screen displaying phase voltage. Phase voltage Line voltage THDU...
  • Page 12 ▲ Apparent 3-phase Reactive 3-phase Active 3-phase power power power ▼ ▼ ▼ ▲ Reactive L energy - 1 Reactive C energy - 1 Active energy - 1 tariff tariff tariff ▼ ▼ ..▲.. Reactive L energy - 4 Reactive C energy - 4 Active energy - 4 tariff tariff...

  • Page 13: Max, Min And Avg Values

    • Voltage and current measuring transformers ratio • Averaging period of measured values and energy counter load profile interval. Date and time ENA33LCD real time internal clock can be either set on the instrument or via software manually or synchronized with PC time. RS485 interface Device is equipped by communication interface RS485 with Modbus RTU protocol and all related parameters can be set via PMS SW too.

  • Page 15: Logging Of Measured Parameters Into Sql

    Logging of measured parameters into SQL Power Monitoring Software allows log selected measured parameters from ENA33LCD into SQL database. Among average value of selected parameter it is also possible record min and max values of the defined averaging period. Averaging period for the Average value is defined in the Main parameters by Averaging period. Time window length of resetting of min and max values is defined at the same place.

  • Page 16: Modbus Registers

    Modbus registers Complete description of Modbus registers and implementation of ENA33LCD into any software is available on ETI web page or uppon request on support@eti.si . Firmware update Instrument has a possibility of being updated by new releases of firmware. New firmware including installer are presented on...

  • Page 17: Technical Features

    10 Technical features Parameter Values Supply voltage 85 ... 265 VAC, 24 ... 65 V AC/DC System frequency 50Hz or 60Hz Current measuring range 0.01 ... 8 A (max permanent current 10 A) Voltage measuring range L - N 0 ... 600 VAC Power consumption 1.5 VA Sampling frequency 50/60Hz...
  • Page 18 ENA33LCD Універсальний багатофункціональний аналізатор мережі Інструкція з експлуатації та обслуговування version 0.5...
  • Page 19 Зміст Вступ ................................3 Інструкції з техніки безпеки ........................3 Передня та задня панелі ..........................3 Вимірювані параметри ..........................4 Монтаж ................................ 4 Підключення пристрою ..........................5 Напруга живлення ..........................6 Входи для вимірювання напруги ......................6 Входи для вимірювання струму ......................6 RS485 ..............................

  • Page 20: Вступ

    Вступ ENA33LCD – універсальний вимірювальний прилад із високим класом точності, великою частотою дискретизації 25,6 кГц (при 50 Гц), різними комбінаціями входів/виходів та іншими функціями. Прилад призначений для вимірювання електричних параметрів у мережах низької та високої напруги при 2, 3, 4 лініях, а також у мережах TN, TT.

  • Page 21: Вимірювані Параметри

    0 ... 999 Гварч кл. 2 Температура -40 … +125°C 1°C Монтаж ENA33LCD призначений для настінного монтажу у стаціонарних розподільних щитах. Для забезпечення достатньої вентиляції прилад слід встановлювати вертикально. Прилад фіксується у дверцятах розподільного щита двома затискачами знизу та зверху.

  • Page 22: Підключення Пристрою

    Підключення до вимірюваного за напругою кола та кола живлення повинно здійснюватися через автоматичний вимикач або запобіжник (2-10А), який розміщують поблизу аналізатора для здійснення легкого доступу. Струмові входи повинні бути підключені через вимірювальні трансформатори струму ../5A або ../1A. ENA33LCD Рис. 3: Підключення пристрою до мережі TN-C...

  • Page 23: Напруга Живлення

    6.1 Напруга живлення Для роботи ENA33LCD потрібна напруга живлення. Тип та рівень необхідної напруги живлення вказані на задній етикетці. Перед подачею напруги живлення переконайтеся, що рівень напруги та частота мережі відповідають даним на етикетці. З'єднувальні кабелі для напруги живлення повинні бути підключені через запобіжники. Використовуйте...

  • Page 24: Тип Мережі

    6.5 Тип мережі ENA33LCD передбачає різні підключення залежно від типу мережі або потреб у вимірюваннях. Налаштування мережі визначаються тип мережі, до якої підключений прилад. На зображенні нижче показано всі можливі варіанти підключення, які можна вибрати в меню пристрою. ENA33LCD ENA33LCD Рис.

  • Page 25: Utr - Трансформатор Напруги

    7500/5 А. 7.1.3 Fr – частота мережі ENA33LCD призначений для вимірювання в мережах із частотою мережі 50 Гц або 60 Гц. Якщо мережа працює з частотою 60 Гц, важливо встановити правильне значення частоти в налаштуваннях. 7.1.4 Годинник реального часу та календар...

  • Page 26: Інтерфейс Зв'язку Rs485

    Аналізатор має інтерфейс зв'язку RS485 для підключення до комп'ютера або іншого пристрою. • Id – унікальний номер, який ідентифікує пристрій в мережі RS485; • bd – швидкість передачі даних між ENA33LCD та конвертером (ПК); • Par – контроль зв'язку через парність, за замовчуванням неактивний; •...

  • Page 27: P_3 Версія Прошивки Та Скидання Лічильників Енергії

    7.3 P_3 Версія прошивки та скидання лічильників енергії У меню P_3 міститься інформація про версію прошивки – параметр FIr та версія пристрою – параметр VEr. У цьому меню можна скинути всі лічильники енергії. Кнопками ▲ та ▼ виберіть конкретний тариф. Натисніть та утримуйте...

  • Page 28: Екрани Моніторингу

    8.1 Екрани моніторингу Значення кожного екрана легко визначити за допомогою стандартних символів ISO та значень параметрів. Кожне значення параметра відображається разом із позначенням вимірюваної велдичини. Натискання кнопки ESC з будь-якого з екранів повертає до першого екрана із відображенням фазної напруги. Сумарне...
  • Page 29 ▲ Реактивна індуктивна Повна потужність Активна потужність потужність ▼ ▼ ▲ Повна сумарна Активна сумарна Реактивна індуктивна потужність потужність сумарна потужність ▼ ▼ ▼ ▲ Реактивна індуктивна Реактивна ємнісна Активна енергія – енергія – перший енергія – перший перший тариф тариф...

  • Page 30: Значення Max, Min Та Середні Значення

    • Період усереднення виміряних значень та інтервал профілю навантаження лічильника енергії. 9.2 Дата і час Внутрішній годинник реального часу ENA33LCD можна налаштувати на пристрої або за допомогою програмного забезпечення вручну, або синхронізувати з часом ПК. 9.3 Інтерфейс зв'язку RS485 Пристрій обладнано інтерфейсом зв'язку RS485 з протоколом Modbus RTU, і всі пов'язані з цим параметри також...

  • Page 32: Запис Виміряних Параметрів Sql

    9.4 Запис виміряних параметрів SQL Програмне забезпечення Power Monitoring Software дозволяє записувати вибрані параметри з ENA33LCD в базу даних SQL. Для вибраного параметра можуть бути записані середні, максимальні та мінімальні значення для заданого періоду усереднення. Період усереднення для середнього значення визначається за основними параметрами періодом усереднення. Тут же...

  • Page 33: Регістри Modbus

    9.6 Регістри Modbus Повний опис регістрів Modbus та підключення ENA33LCD до будь-якого програмного забезпечення ви можете отримати на веб-сторінці ETI або за запитом на support@eti.si. 9.7 Оновлення прошивки Пристрій має можливість оновлювати прошивку новими версіями. Нові прошивки, включаючи засіб встановлення,...

  • Page 34: Технічні Характеристики

    10 Технічні характеристики Параметр Значення Напруга живлення для варіантів ENA33LCDU230/ENA33LCDU60 85 ... 265 VAC, 24 ... 65 V AC/DC Частота мережі 50 Гц або 60 Гц Межі вимірюваного струму 0,01 ... 8 A (макс постійний струм 10 A) Межі вимірюваної напруги L - N 0 ...
